弧形金属管道防护爬梯三维设计

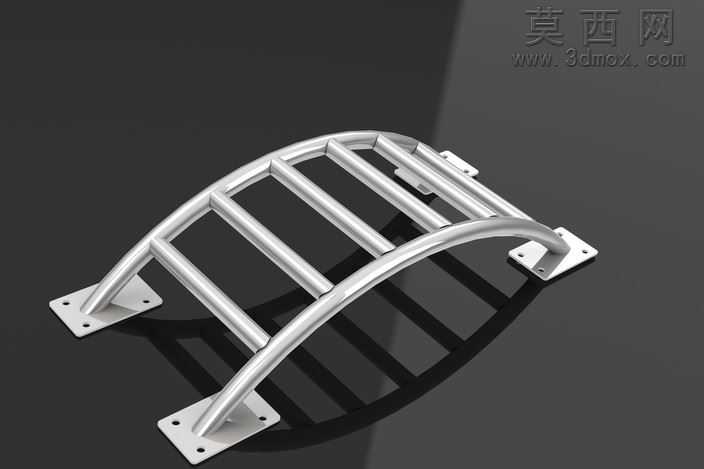

本作品为弧形金属管道防护爬梯的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程中严格遵循工业五金构件的尺寸规范与装配逻辑，先通过草图绘制确定两侧弧形主弯管的曲率半径与延伸长度，再以等距阵列的方式排布横向踏步管，确保每根踏步管的间距符合人体工程学攀爬要求，踏步管与主弯管之间采用相贯线切割的装配逻辑，还原真实焊接工艺的衔接结构。模型底部设计有四块带安装孔的方形固定法兰板，法兰板与主弯管的衔接处做了圆弧过渡处理，既避免应力集中问题，也还原了实际五金构件的折弯加工工艺，建模时对法兰板的安装孔位做了精确的位置约束，可直接导出工程图用于生产下料。材质渲染阶段选用哑光不锈钢金属材质，调整金属粗糙度与反射参数，模拟真实工业不锈钢构件的表面质感，背景采用深灰色哑光地面搭配柔和的侧方打光，通过光影效果突出爬梯的弧形轮廓与管材的圆柱立体感，同时添加柔和的环境反射，让金属表面的光影过渡更自然真实。设计思路上，这款爬梯主要适配工业管道、罐体设备的登高作业场景，弧形的主体结构能够更好贴合弧形管道或罐体的外壁轮廓，相比直梯拥有更好的贴合度与安装稳定性，两侧主弯管既作为承重主梁也作为侧边防护栏，无需额外加装防护结构，简化整体构件的组成部分，降低生产与安装成本。建模过程中对所有管材的壁厚做了统一参数设置，可根据实际承重需求快速调整壁厚参数，法兰板的尺寸与孔位也做了参数化关联，适配不同规格的膨胀螺栓安装需求，整体模型无冗余特征，装配关系清晰，可直接用于装配验证、工程图导出以及渲染展示，也可作为通用五金构件导入各类工业场景装配体中使用。
