八边形桁架式穹顶圆顶结构设计

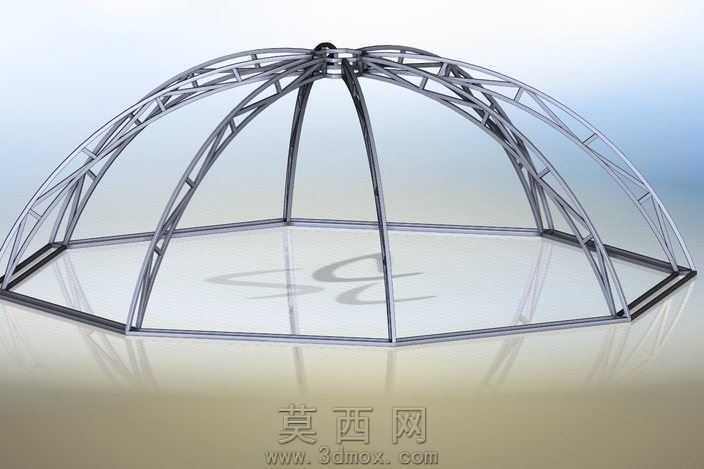

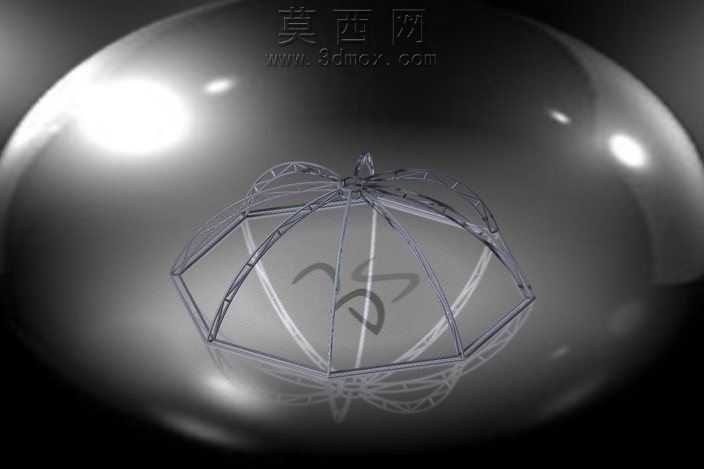

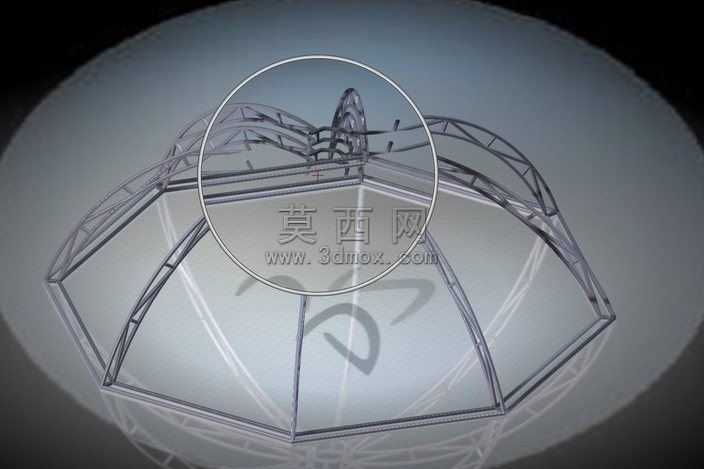

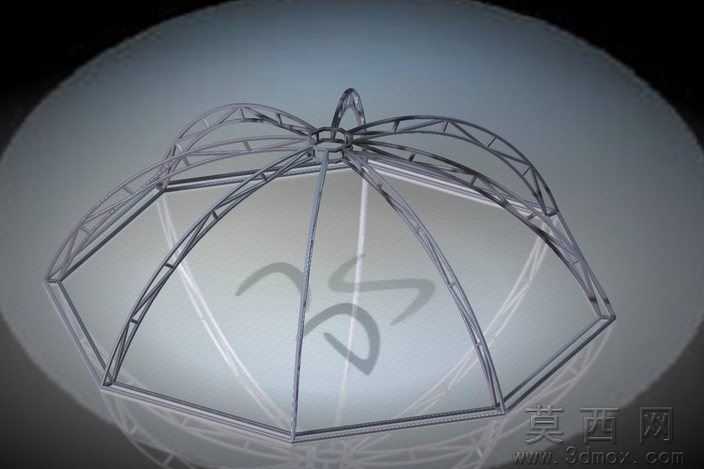

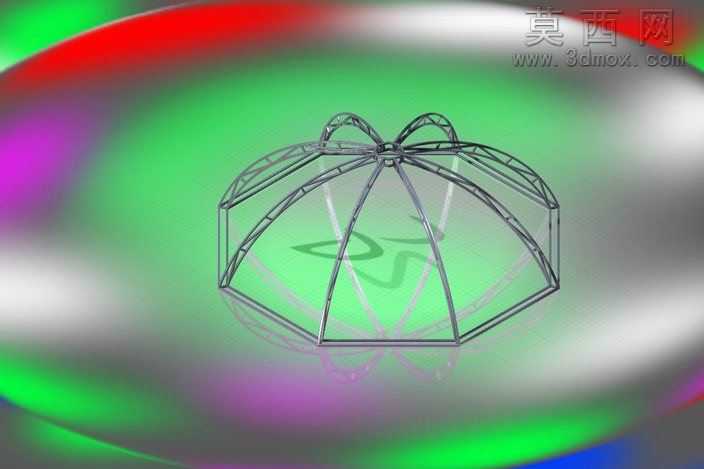

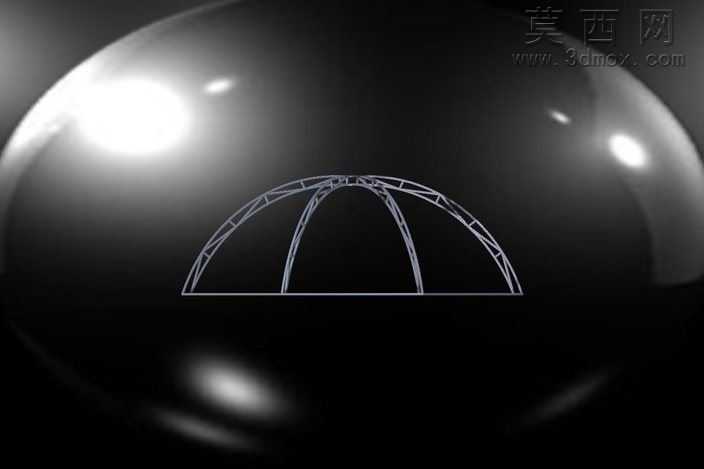

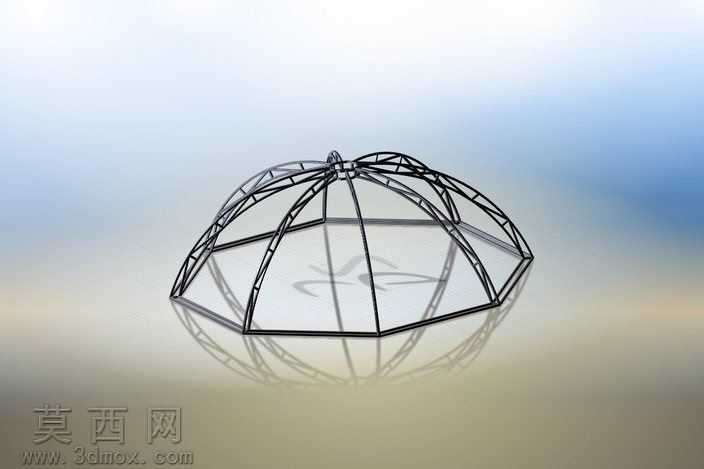

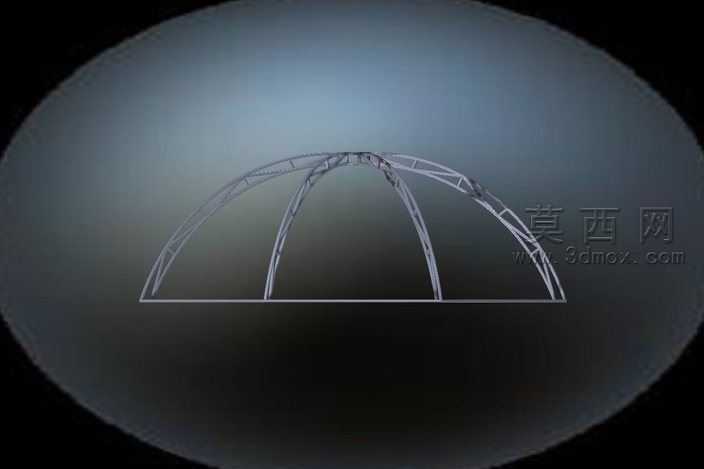

本作品为八边形底座的桁架式穹顶圆顶三维结构模型，建模阶段首先通过基准面绘制正八边形底座轮廓，确定整体结构的底部边界尺寸，随后以八边形中心为原点建立穹顶的球面基准轨迹，将八边形的八个顶点分别与穹顶顶部汇交点连接，生成主径向承重肋的路径曲线。建模过程中采用线框搭建立体骨架的逻辑，先完成主肋的型材截面扫描，每根主肋采用等截面矩形管材轮廓，沿径向路径扫描生成实体，再依次布置环向的横向连接杆件，环向杆件沿穹顶的不同高度分层设置，每一层环向杆同样对应八边形的轮廓缩放轨迹，与八根主肋逐一进行布尔合并或焊接约束设置，保证整体桁架的节点连接刚性。顶部汇交区域设计了交叉式的装饰与加固结合的弯弧构件，两根对称的弯弧杆件从顶部中心向两侧延伸，与相邻的主肋上端连接，既强化了顶部节点的结构强度，也丰富了穹顶顶部的造型层次。模型的结构逻辑清晰，所有杆件的排布均遵循空间桁架的受力传递路径，径向主肋承担主要的竖向荷载与侧向荷载，环向杆件则起到约束主肋侧向变形、分配环向应力的作用，整体结构自重轻、空间跨度大，适合作为小型景观穹顶、临时展棚顶盖或者装饰性采光顶的骨架结构。渲染阶段采用了半透明的彩色渐变背景来突出金属桁架的线条感，杆件材质赋予哑光金属质感，表面带有轻微的钢结构防锈涂层的漫反射效果，没有设置过度夸张的反光，重点呈现结构本身的线条美感与空间构成关系，通过多角度的视图切换可以清晰观察到每一层杆件的排布位置、节点连接方式以及整体穹顶的弧度比例，能够直观展现该桁架圆顶的空间形态与构造逻辑，为后续的结构受力验算、实际加工下料以及施工安装提供直观的三维参考依据。
