自行车专用椭圆传动齿盘结构设计

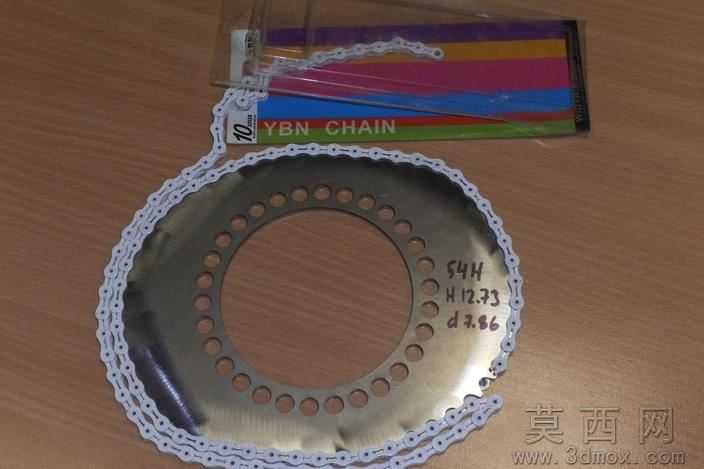

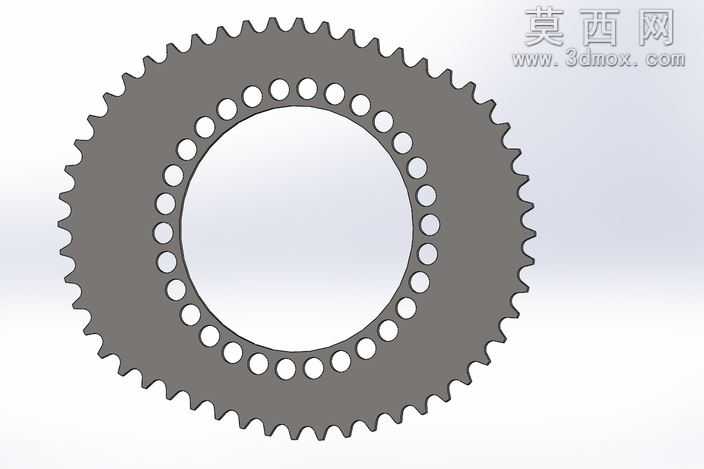

本作品为适配自行车传动系统的非圆齿盘三维模型，整体采用SolidWorks完成全参数化建模，建模过程中先以渐开线齿形生成逻辑为基础，结合椭圆齿盘的节曲线非圆特性，通过方程式驱动齿廓点位分布，保证每个轮齿的啮合角度、齿厚参数随节曲线曲率变化精准适配，避免传动过程中出现卡链、跳齿问题。模型整体为环形盘状结构，外圈均匀分布符合传动啮合要求的轮齿，内圈沿圆周方向等距排布多组减重安装孔，孔位尺寸经过参数化校验，既可以通过孔位完成与曲柄爪盘的锁紧固定，也能通过均匀开孔降低齿盘整体重量，适配自行车轻量化的设计需求。材质渲染阶段选用高强度铝合金的金属材质参数，调整表面粗糙度模拟硬质阳极氧化后的哑光磨砂质感，轮齿啮合面添加细微的磨损纹理细节，还原真实使用场景下的零件表面状态，内圈孔位边缘添加倒角工艺特征，避免安装过程中出现应力集中导致的盘体开裂问题。设计思路上区别于传统圆形齿盘的恒定传动比特性，该椭圆齿盘通过节曲线的长短轴差值设计，匹配骑行过程中脚踏发力的死点与发力区间，在踩踏发力的高效区段提供更大的传动比，在上下死点区段降低传动阻力，优化骑行过程中的发力流畅度，减少膝盖部位的受力负荷。建模过程中对齿盘的整体同轴度、轮齿分度精度、安装孔位的位置度都做了装配级公差校验，保证模型导出后可直接用于工程图生成、数控加工编程或者3D打印样件验证，所有特征均保留可编辑参数，方便后续根据不同车型的曲柄规格、链条型号调整齿盘的齿数、节曲线参数、安装孔距，适配山地车、公路车等不同车型的改装需求。
