带混合泵换热器的冷冻水输送管路系统

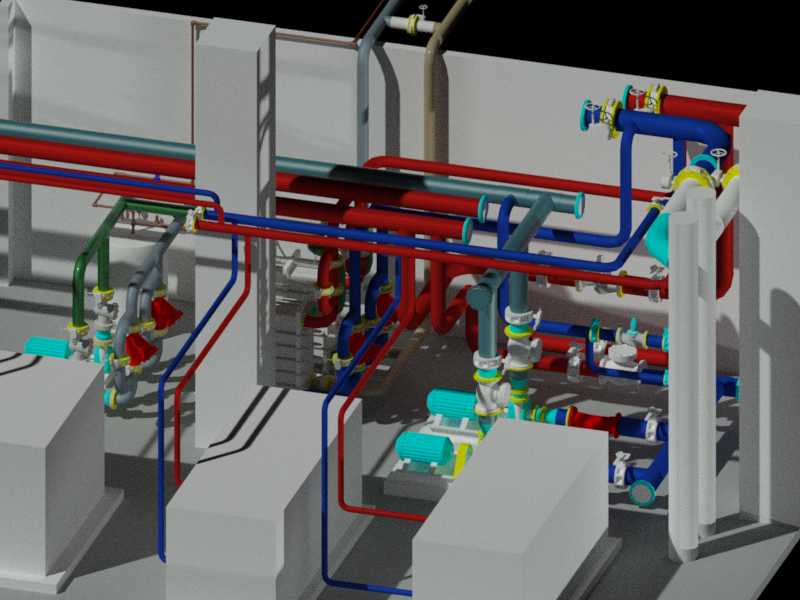

　　这套冷冻水输送管路系统，主要面向商用建筑中央空调冷冻水环路、工业工艺冷却循环水场景搭建，覆盖从制冷机组出水端到末端换热设备的全段流体输送路径，同时整合了混合泵组、换热单元、阀组与支撑结构，完整还原了现场安装后的管路排布逻辑。做这套模型的时候，最先要捋顺的是不同功能管路的介质流向：红色管路对应供水侧，负责把经制冷机组降温后的冷冻水输送到各个换热节点，蓝色管路对应回水侧，把换热后升温的水体输送回制冷端重新降温，绿色管路则是旁通补水管路，用于系统压差调节与补水作业，不同颜色的管路在排布时严格遵循了上供下回、避让结构梁柱的现场安装原则，避免后期施工出现管线碰撞问题。

　　混合泵放大器也就是系统里的变频混水泵组，布置在管路环路的低压侧，作用是根据末端负荷变化调整供回水混合比例，不用让制冷机组全程满负荷运行，能有效降低整个冷冻水系统的运行能耗，泵组进出口都设置了软接头与检修阀，方便后期运维时拆卸更换，泵体下方的混凝土基座预留了地脚螺栓安装孔，安装边界要保证基座顶面高出机房地面150mm以上，避免机房积水浸泡泵体接线端。管路上的换热器采用板式换热结构，布置在供回水主管路的交汇段，负责把冷冻水的冷量传递给二次侧循环水，供给不同楼层的末端风机盘管或者工艺冷却设备，换热器进出口都配置了温度传感器与压力表接口，方便实时监测换热效率，换热器周围预留了不小于600mm的检修操作空间，满足后期清洗板片、更换密封垫的操作需求。

　　管路的弯头、三通、变径段都采用标准冲压管件，法兰连接的位置预留了螺栓拆装的操作空间，所有水平敷设的管路都设置了千分之三的坡度，坡向系统最低点的泄水阀，方便冬季停机时排空管内积水防止冻裂，垂直立管的位置都设置了承重支架，支架与管道之间垫有橡胶减震垫，避免泵组运行的振动沿着管路传递到建筑结构上。管路上的减压阀组布置在供水主管的分支位置，负责把高压侧的供水压力调整到末端设备允许的工作压力范围内，阀组前后都设置了截止阀与旁通管路，减压阀检修时可以通过旁通管路临时供水，不会影响整个系统的正常运行，阀组的安装位置距离地面高度1.2m，刚好满足运维人员站立操作的高度需求。

　　整个管路系统的排布充分利用了机房内的结构梁柱间隙，主管路沿着梁底敷设，分支管路从主管侧方接出，避免遮挡机房内的巡检通道，所有管路的外保温层厚度在模型里也做了示意，采用20mm厚的橡塑保温材料，防止管路外壁产生凝露滴水。做建模的时候特意核对了常用管材的外径尺寸，DN150的主管外径168mm，DN100的分支管外径114mm，管路之间的净间距不小于100mm，方便后期保温层施工与维护操作，泵组与换热器的接口位置都做了同轴度校验，避免安装时出现强行对口的问题，减少后期运行的管路应力泄漏风险。这套模型可以直接用于暖通机房的管线综合排布校验，也能作为施工交底的可视化参考，帮施工人员提前理清管路的连接逻辑与安装顺序，减少现场返工的概率。
