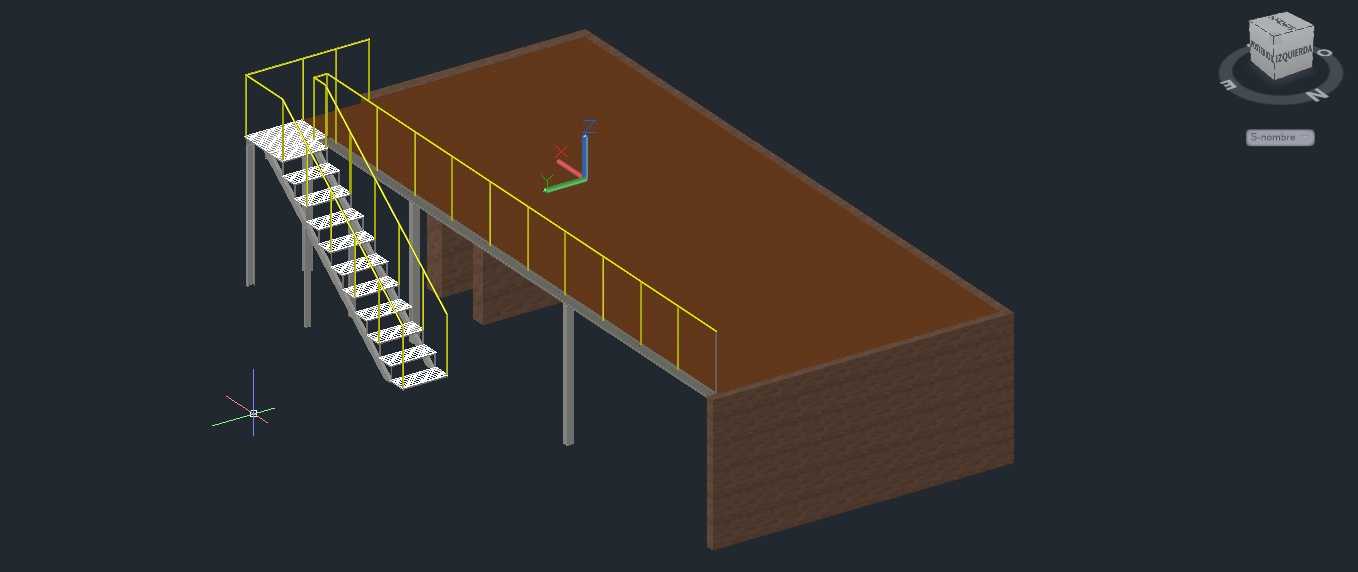

带钢梯护栏的工业操作夹层平台结构

　　在厂区生产车间、仓储中转区、设备旁侧操作位等场景中，这类带外置钢梯的夹层平台是解决垂直空间利用、高位作业停靠的常用结构，很多时候现场需要在有限占地内拓展出高位操作面，用来布置小型操作工位、临时物料暂存区，或是作为跨线通行的中转平台，避免地面通道被作业点位阻断。从结构组成来看，整个夹层分为平台主体、支撑立柱、斜向钢梯、临边防护护栏四个核心部分，平台面板采用整幅平整板材铺设，表面做防滑处理，避免作业人员行走或者放置工具时出现打滑风险，面板下方通过型钢框架做承托，所有受力节点采用满焊连接，保证整体结构的刚性，不会因为人员走动或者物料放置出现明显形变。支撑立柱采用等规格型钢垂直布置，立柱底部与地面预埋钢板通过螺栓固定，避免长期使用后出现沉降偏移，立柱的排布间距经过载荷核算，保证每平米额定载荷下的结构挠度控制在安全范围内，不会出现平台面下凹的情况。外置的斜钢梯采用倾斜角度符合人体工程学的踏步设计，每级踏步的高度、深度统一，踏步表面做防滑纹路处理，钢梯两侧设置连续扶手，扶手高度符合安全作业规范，从梯段起点一直延伸到平台入口处，在钢梯与平台衔接的位置做加宽过渡，方便人员上下时转身、扶靠，避免踏空风险。

　　临边护栏沿着平台所有开放边缘连续设置，护栏采用横杆加竖杆的组合结构，竖杆间距控制在防止人员坠落的安全范围内，护栏顶部设置扶手横杆，中间设置两道防护横杆，底部设置挡脚板，防止平台上放置的工具、小零件从边缘掉落砸伤下方通行人员。设计这类结构的时候，首先要确认现场的安装边界，包括平台的整体长宽尺寸、距离地面的净空高度，要保证平台下方的通行或者设备布置空间足够，不会出现碰头、遮挡设备操作面的问题；其次要核算整体载荷，根据使用场景确定是仅作为人员通行操作的轻载平台，还是需要放置小型设备、堆放物料的重载平台，对应调整支撑立柱的规格、框架型钢的壁厚，避免结构强度不足带来安全隐患。

　　钢梯的布置位置要结合现场通道走向确定，不能占用地面主要通行路线，梯段下方如果有通行需求还要做相应的防护，同时要预留出平台上的操作空间，不能让钢梯入口占用过多平台有效使用面积。在实际安装过程中，所有钢结构部件都要做除锈防腐处理，根据现场环境选择对应的面漆，比如潮湿环境要做防锈底漆加防腐面漆，有腐蚀介质的车间还要做特殊防腐涂层，延长结构的使用寿命。平台与周边固定建筑或者设备衔接的位置，要做柔性过渡处理，避免建筑沉降或者设备振动传导到平台结构上，引发连接节点松动。另外还要考虑平台上的附属设施安装位，比如照明灯具支架、临时电源插座固定点、工具挂板的安装位置，在框架设计时提前预留安装孔位，避免后期安装时在受力构件上随意打孔破坏结构强度。

　　这类夹层平台的优势在于模块化程度高，所有构件都可以在车间预制完成后运输到现场组装，不需要在现场做大量焊接作业，安装速度快，对现场生产的影响小，而且可以根据后续使用需求灵活调整尺寸，甚至拆卸后移到其他位置重新组装使用，相比混凝土结构的平台，施工周期更短，自重更轻，对地面承载的要求更低，适合在现有厂房内改造加装，不需要对原有地面做特殊加固处理。在结构校核的时候，还要重点考虑风载、偶然冲击载荷的影响，比如室外使用的平台要根据当地最大风力核算护栏和整体结构的抗倾覆能力，室内靠近叉车通行路线的位置，要在立柱底部加装防撞护栏，避免叉车误撞立柱导致结构失稳。钢梯的踏步载荷也要单独核算，保证人员携带工具上下时的结构安全，扶手的侧向受力要满足规范要求，避免人员扶靠时出现扶手变形脱落的问题。
