航空发动机用辐条式金属飞轮结构设计

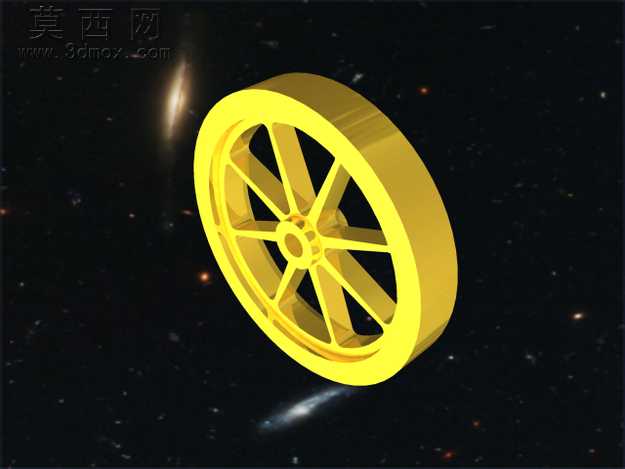

本模型为航空发动机配套的辐条式飞轮三维设计成果，建模阶段采用参数化特征建模思路，先以旋转凸台命令生成飞轮的外圈轮缘、中心轮毂的基础回转实体，再通过圆周阵列命令完成八根辐条的均匀排布，全程保证各结构的同轴度、对称度公差符合航空动力部件的设计规范，所有特征均保留完整的参数化关联，可根据不同型号发动机的惯量需求快速调整轮缘厚度、辐条截面尺寸、轮毂孔径等核心参数，无需重构整体模型。渲染阶段采用金属黄金材质赋予模型整体外观，通过调整材质的粗糙度、金属度、反射率参数，还原航空金属构件经过精密加工后的亮面金属质感，场景选用深空星空背景，搭配多组定向补光突出飞轮的立体轮廓，既清晰展现辐条之间的镂空结构，也能直观呈现轮缘的厚重感与轮毂的装配定位结构，渲染输出的效果图可直接用于设计方案评审、部件展示等场景。结构设计上，该飞轮采用外圈厚轮缘+中心轮毂+径向辐条的经典布局，厚轮缘用于集中储存转动惯量，满足发动机运转过程中的储能、稳速需求，中心轮毂设置有阶梯安装孔，可直接与发动机输出轴配合定位，八根等距分布的辐条在保证整体结构强度的同时，大幅降低了飞轮的整体自重，减少发动机运转过程中的额外负载，辐条与轮缘、轮毂的连接处均做了圆角过渡处理，可有效降低高速旋转时的应力集中问题，避免长期交变载荷下出现结构疲劳损伤，整体结构经过动平衡优化设计，适配航空发动机高转速的工作工况，可有效降低运转过程中的振动问题，提升动力系统的运行稳定性。
