CATIA V5径向星形活塞发动机结构设计

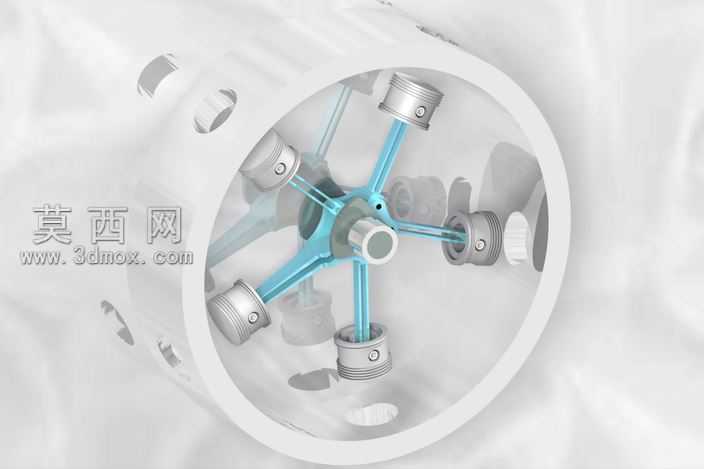

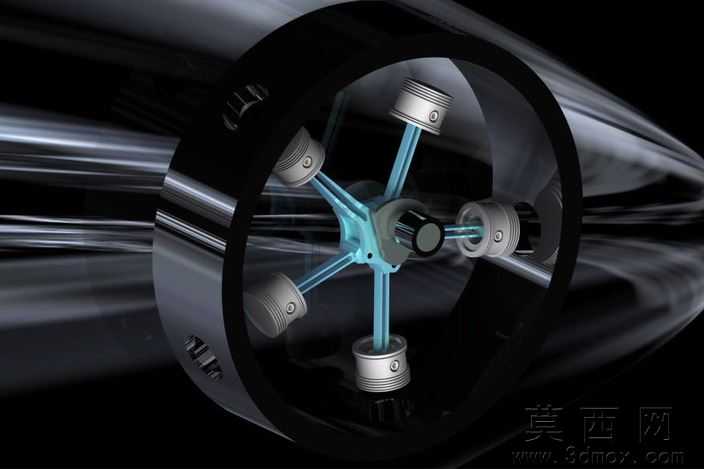

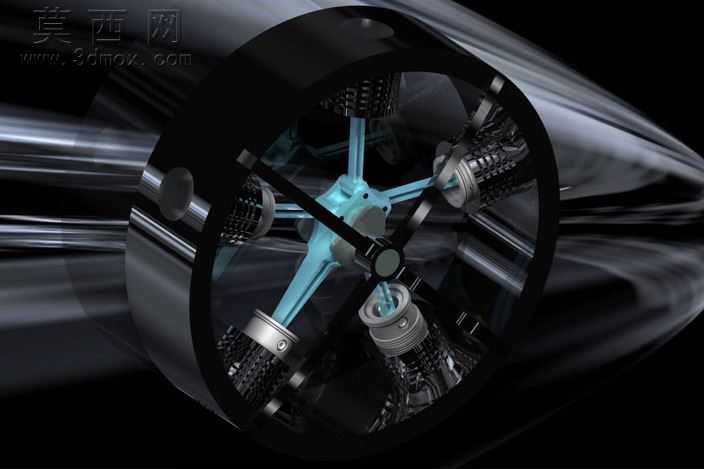

本作品为径向布局的星形活塞发动机三维结构设计，采用CATIA V5完成全参数化建模，完整还原了星形发动机周向均布的气缸排布特征。建模过程中首先搭建中心曲轴的基准轴线，以该轴线为中心按等角度圆周阵列排布多组气缸组件，每一组气缸都严格对齐曲轴的曲柄销回转轨迹，保证活塞往复运动的行程精度。模型对活塞、连杆、中心曲柄机构的配合关系做了精细化处理，活塞部分还原了活塞销座、环槽的细节结构，连杆采用两端铰接的结构形式，分别与活塞销、曲柄销建立同轴配合约束，可直观演示动力传递的运动逻辑。渲染阶段采用半透明的机匣外壳材质，将内部的传动结构完整呈现，金属部件分别赋予铝合金、钢材的不同材质质感，蓝色的连杆结构做了高亮区分，方便观察各部件的连接关系。设计思路上遵循星形发动机的经典结构逻辑，重点突出径向引擎的紧凑布局优势，相较于直列发动机，该结构能够在更小的体积内实现更多气缸的排布，同时保证动力输出的平顺性，建模时对各运动部件的干涉情况做了逐一校验，确保所有铰接部件在运动行程内无碰撞，完整还原了这类航空常用内燃机的结构特点，可用于机械原理教学、发动机结构认知以及相关动力装置的方案参考。
