涡轮长度测量专用检查夹具结构设计

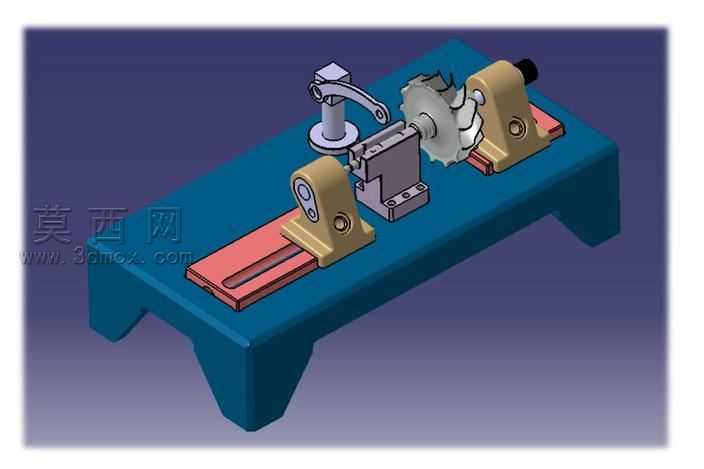

本作品为涡轮长度测量专用检查夹具，整体采用三维参数化建模方式完成全结构设计，建模过程中对各装配部件进行了严格的公差配合约束，确保各运动机构无干涉、定位精度符合检测场景要求。模型渲染阶段采用哑光金属材质模拟夹具体的铸铁基座，基座底部设置四个支撑脚保证放置稳定性，基座表面预留两组平行的滑动导轨安装位，导轨采用高对比度的红棕色哑光材质区分，直观呈现滑动调节的行程范围。夹具的核心定位结构包含两组对称布置的轴承支撑座，支撑座采用黄铜色金属材质渲染，内部预留转轴安装孔位，用于承载待测涡轮工件的转轴，实现涡轮的径向定位与周向转动自由度约束。检测端集成百分表安装支架，支架采用摇臂式结构设计，可实现多维度的位置调节，保证百分表测头能够精准抵靠在涡轮的待测端面，完成长度尺寸的快速检测。设计过程中充分考虑了工装的操作便捷性，滑动导轨配备锁紧机构，可根据不同规格的涡轮工件调整两支撑座的间距，适配一定尺寸范围内的涡轮检测需求，无需更换整套夹具即可完成多规格产品的快速换型检测。模型的各零部件均做了细节还原，包括支撑座的固定螺栓孔、导轨的限位槽、百分表支架的锁紧旋钮、涡轮的轮齿细节结构都完整呈现，装配关系完全符合实际机械加工工装的装配逻辑，可直接用于工装设计参考、检测工位布局演示以及机械专业的工装结构教学案例，整体结构紧凑，定位可靠，检测操作流程简单，能够有效降低涡轮长度尺寸的检测难度，提升批量检测的工作效率。
