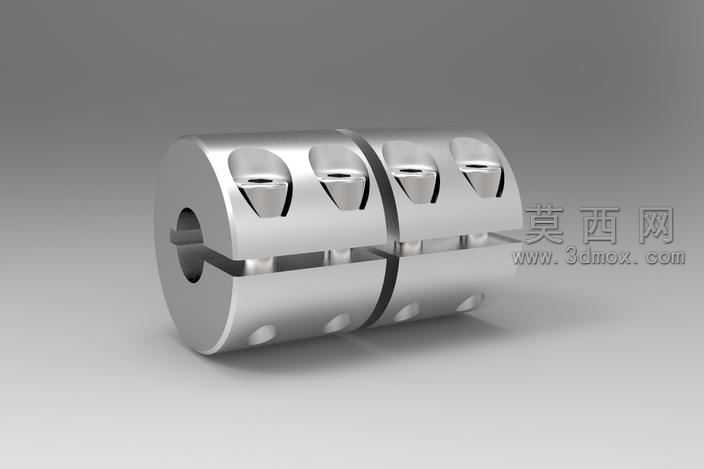

本作品为开槽刚性联轴器/离合器的三维建模设计,整体采用对称式分体抱紧结构设计,建模过程中先通过草图绘制联轴器的轴向截面轮廓,利用旋转特征生成整体圆柱基体,再通过拉伸切除特征加工出中部的开槽分体结构,同时在上下两个半体的对应位置加工出同轴的紧固螺钉安装孔,孔位采用沉头设计适配内六角紧固螺钉,保证螺钉安装后表面平整无凸起。模型的轴孔部分根据通用传动轴的标准尺寸设计,孔壁加工有键槽结构,可通过平键实现与传动轴的周向固定,避免传动过程中出现打滑偏移问题。渲染阶段采用金属不锈钢材质,调整材质的粗糙度与金属度参数,还原金属零件的哑光金属质感,同时添加环境光遮蔽效果,突出开槽结构、螺钉孔位、表面防滑凹点的细节层次,让整体模型的结构展示更加清晰直观。设计过程中重点考量刚性联轴器的对中性要求,两个半体的结合面采用精密平面配合,保证装配后两端轴孔的同轴度公差符合传动件的使用标准,抱紧式的开槽结构无需加热即可完成装配,通过拧紧两侧的紧固螺钉即可实现对两根传动轴的抱紧固定,同时兼具刚性传动与简易离合的功能,可在需要断开传动时直接松开螺钉拆分联轴器,无需拆卸两端的传动轴,适配中小扭矩的传动场景使用。建模时对所有的棱边都添加了微小的倒角特征,既符合实际机械加工的工艺要求,避免零件锐边划伤操作人员,也让模型的视觉效果更加贴近真实的工业零件。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.23 MB
- 售价 10金币
- 浏览次数
- 系统要求 Solid EdgeST3,其它,STEP/IGES,效果图,
- 软件分类 通用机械零部件
