明装两孔电源插座外壳结构设计

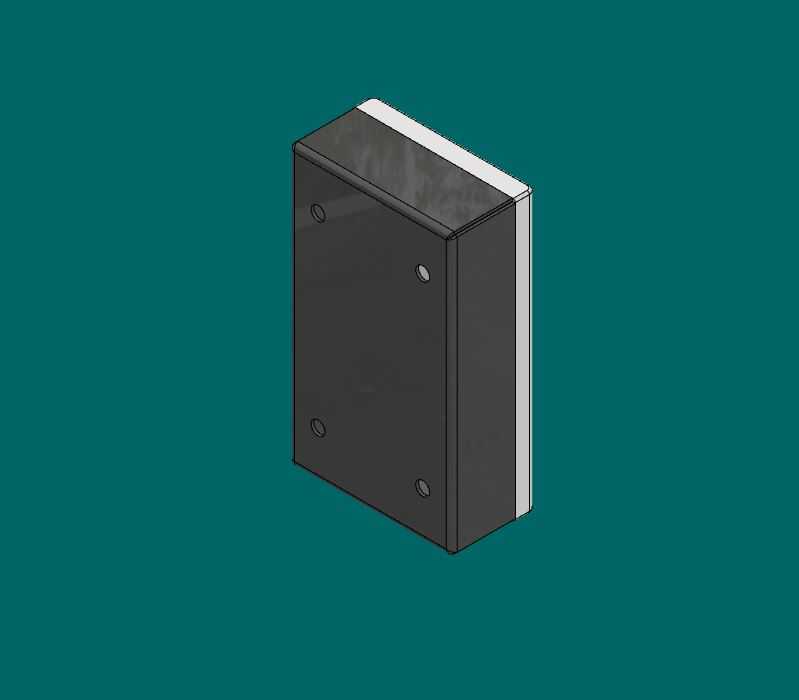

　　日常民用及商用配电场景中，明装两孔插座的外壳是直接关系到用电安全与安装适配性的核心结构件，不同于暗装插座需要嵌入墙体预埋底盒的安装逻辑，这款外壳采用贴墙式安装的结构设计，背部预留完全平整的贴合面，不需要在墙面开凿预埋孔洞，直接通过自攻螺丝即可固定在水泥墙面、木质墙板、装配式集成墙面等多种基材表面，适配老旧小区电路改造、临时施工场地配电、商业铺面明装布线、户外临时用电点位搭建等多种场景的安装需求，不需要对原有墙面结构造成破坏，安装工序相比暗装结构减少七成以上，后期线路检修或者点位调整时，拆卸重装的操作门槛极低，不需要专业的墙体修复工序配合。

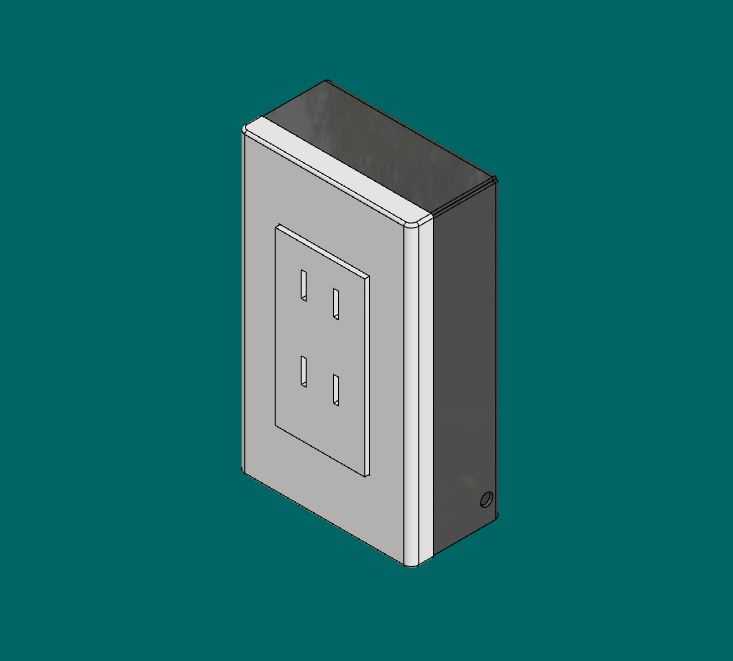

　　从结构功能层面来看，这款外壳采用前后扣合的分体式结构，前壳为外露的功能面，预留两个平行设置的两孔插套避让位，插套孔位的边缘做了0.8mm的凸起挡边设计，日常使用过程中可以避免液体顺着面板缝隙直接流入壳体内部，同时凸起结构也能在插头插入时起到导向定位作用，减少插头歪斜插入导致的内部铜片形变问题。壳体的侧边做了R3的圆弧过渡处理，没有尖锐的直角棱边，一方面可以避免安装和日常使用过程中剐蹭伤人，另一方面圆弧结构相比直角结构的抗冲击性能提升约20%，在受到侧面意外撞击时，应力可以顺着圆弧面均匀分散，不会出现直角位置应力集中导致的壳体开裂问题。壳体的壁厚设计为均匀2mm，采用绝缘阻燃的工程塑料材质，满足低压配电部件的耐燃等级要求，内部预留了铜插套的固定柱位、接线端子的避让空间，同时在壳体的下侧边缘预留了直径10mm的穿线孔位，适配常规的BV2.5、BV4平方电线的穿入需求，穿线孔位置自带薄型挡片，不需要穿线时挡片保持闭合状态，可以阻挡灰尘、蚊虫进入壳体内部，需要穿线时直接敲落挡片即可，不需要额外用工具开孔。

　　设计过程中，首先要平衡的是壳体的结构强度与材料成本的关系，过厚的壁厚会提升材料成本，同时导致壳体成型周期变长，生产效率下降，过薄的壁厚则会导致壳体装配后出现翘曲形变，安装后与墙面贴合度差，缝隙过大影响美观同时存在积灰隐患。经过多次结构迭代，最终确定的2mm均匀壁厚，既可以保证壳体在1.5米高度自由跌落至水泥地面时不会出现碎裂、卡扣脱开的问题，同时注塑成型时的冷却周期可以控制在合理区间，适合批量规模化生产。卡扣结构设计在前壳与后壳的配合位置，一共设置6处均匀分布的弹性卡扣，不需要额外使用螺丝固定前后壳，装配时直接对准位置按压即可完成扣合，卡扣的扣合量设计为1.2mm，既可以保证日常使用过程中不会因为温度变化、轻微震动出现前后壳脱开的问题，后期需要检修内部接线时，用平口螺丝刀顺着侧边的拆卸缺口轻轻撬动即可分开壳体，不会因为扣合量过大导致拆卸时卡扣断裂。

　　安装边界尺寸方面，这款插座外壳的整体外轮廓尺寸为86mm*86mm的正方形规格，和常规通用的86型配电面板尺寸保持一致，安装孔位的中心距为60mm，完全匹配市面上通用的明装底盒孔位标准，不需要重新在墙面打孔调整孔位，替换老旧同规格插座外壳时可以直接适配原有安装孔，大幅降低替换施工的工作量。壳体的整体突出墙面的厚度为35mm，内部的容线空间可以容纳3组2.5平方电线的接线余量，接线完成后不会出现电线挤压导致的壳体扣合不严的问题，同时35mm的突出厚度不会过于突兀，日常走动过程中不容易被磕碰，兼顾了内部容线空间与外观的协调性。面板表面做了细磨砂的纹理处理，不容易残留指纹和污渍，日常清洁时用干布擦拭即可去除表面浮尘，长时间使用也不会出现表面亮面划痕明显的问题，保持外观的整洁度。

　　在实际工程应用中，这类插座外壳除了常规的民用场景，也可以适配工业低压临时配电的场景，比如生产车间的临时工位配电、展会现场的临时用电点位，外壳的绝缘结构可以有效避免内部带电部件外露，降低触电风险，同时扣合式的结构可以快速完成内部接线与装配，适合需要快速搭建配电线路的场景。设计时还考虑了不同使用环境的温度适配性，壳体材质的耐温范围覆盖-20℃到80℃，在北方冬季低温环境或者南方夏季高温高湿环境下，都不会出现壳体脆化、形变的问题，结构稳定性可以满足不同气候区域的使用需求。
