家用壁挂式电采暖热水锅炉结构设计

　　这款壁挂式电锅炉的三维结构设计，核心围绕家庭分户供暖与生活热水供应的双重需求展开，在结构布局上充分考虑壁挂安装的空间限制，整机采用薄型方正箱体设计，背部预留标准挂装孔位，安装时可直接贴合墙面固定，无需额外占用地面使用空间，适配多数家庭厨卫、阳台的墙面安装条件，进出水接口、电源接线端均设置在箱体下部区域，对接管路与线路时无需拆解主体外壳，能有效降低现场安装的施工难度。

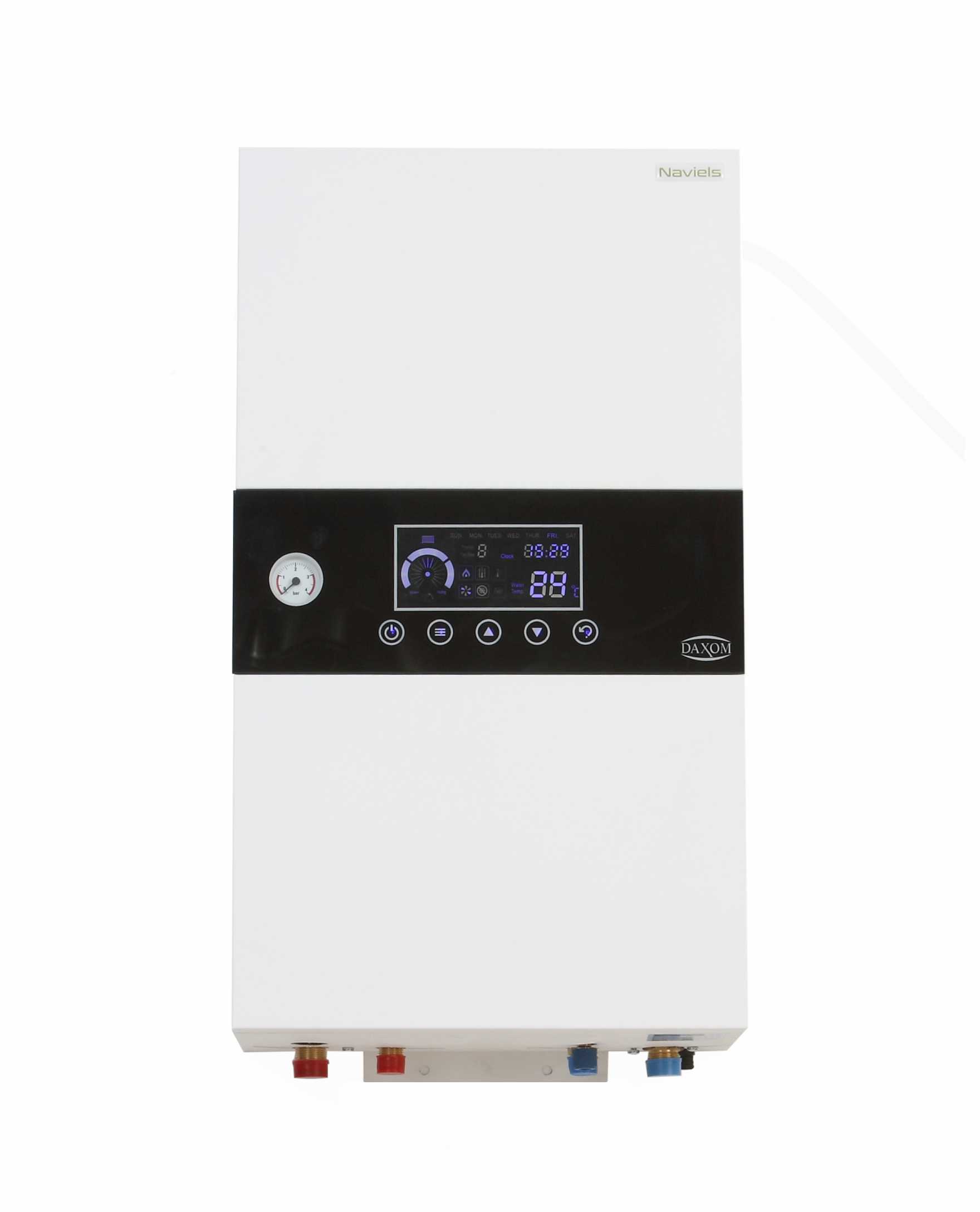

　　从功能实现逻辑来看，设备内置电加热组件、循环泵、水压检测模块与温控调节单元，正面操作区域集成数显屏、调节按键与压力表，数显屏可实时显示当前出水温度、设定温度与运行状态，压力表直观反馈系统内部水压情况，用户可通过按键直接调整供暖温度、切换运行模式，无需额外配置外置控制面板，操作逻辑贴合普通家庭用户的使用习惯。在结构设计细节上，箱体采用上下分舱布局，上部为电气控制舱，将强电接线、控制电路板与下部的水系统舱做物理隔离，避免管路渗漏带来的电气安全隐患，水系统舱内集成加热腔体、水流通道与温度传感器，加热组件采用浸入式安装结构，能直接对流经腔体的循环水进行加热，减少热量传递过程中的损耗，同时在舱体内部预留膨胀空间，可缓冲水温变化带来的管路压力波动，无需外置大型膨胀水箱，进一步压缩整机的外形尺寸。

　　设备的功率覆盖10-72kW区间，可适配220V民用供电与380V三相供电场景，选型时可根据实际供暖面积、房屋保温情况匹配对应功率版本，小功率版本可满足小户型平层的供暖与淋浴热水需求，大功率版本可覆盖复式住宅、小型经营性场所的供暖需求。从三维建模的结构还原度来看，模型完整还原了设备的外观曲面、按键布局、接口位置与内部舱体分隔，做结构对接设计时可直接参考模型的安装孔位尺寸、接口间距与整机突出墙面的厚度，提前预留管路与检修空间，避免现场安装时出现尺寸干涉问题。

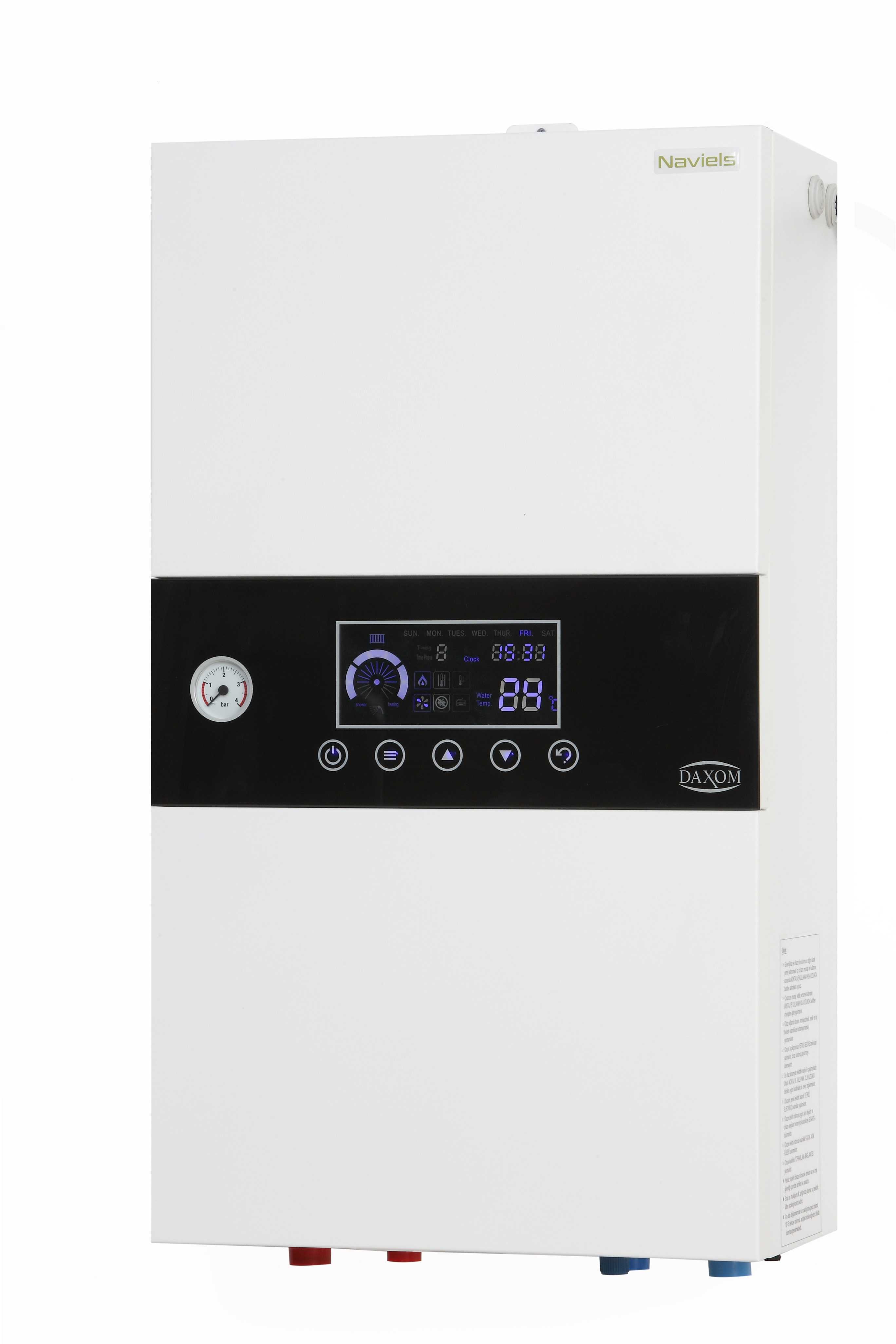

　　设备正面的黑色操作面板做了内凹式设计，既可以突出操作显示区域，也能避免日常清洁时误触按键，外壳采用钣金折弯拼接结构，边角做圆弧过渡处理，没有尖锐突出结构，安装在人员活动区域也不会产生磕碰风险。在水路设计上，设备内置水流切换结构，可自动切换供暖循环与生活热水供应模式，当检测到生活热水出水端有水流时，自动切断供暖循环回路，优先加热生活热水，关闭热水出水后自动恢复供暖循环，无需人工切换阀门，简化了用户的操作流程。建模过程中对设备的安装边界做了明确标注，整机挂装后距离墙面的间隙控制在合理范围，既保证背部空气流通散热，也不会因间隙过大影响外观协调性，下部管路接口预留足够的操作空间，方便后期维护时拆装管路、更换密封件，控制舱的盖板采用快拆螺丝固定，检修时无需完全拆下整机即可排查电气故障。
