DaxomNavidens壁挂冷凝式燃气锅炉结构

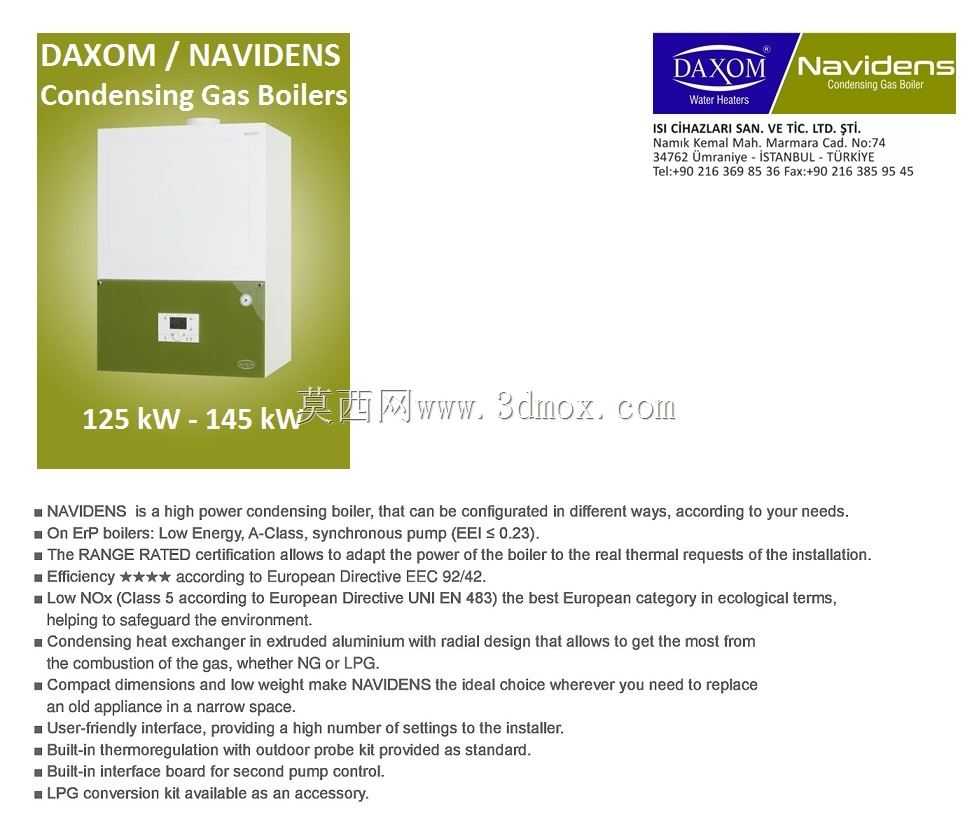

　　这款壁挂式冷凝燃气锅炉的三维结构模型，完整还原了设备从外壳布局到内部核心组件的装配关系，覆盖50kW、68kW、125kW、145kW四个常用功率段的结构设计逻辑，可直接用于暖通系统选型校核、安装场景适配模拟以及同类型产品的结构参考设计。从实际工程应用场景来看，这类设备主要适配中小型商业空间、多居室住宅以及小型办公场所的采暖与生活热水供应需求，壁挂式的安装形式能够最大程度节省地面占用空间，尤其适合机房面积受限、没有独立设备间的安装场景，相比落地式锅炉对安装场地的要求更低，适配老旧建筑采暖改造、新建紧凑型商住空间的配套需求。

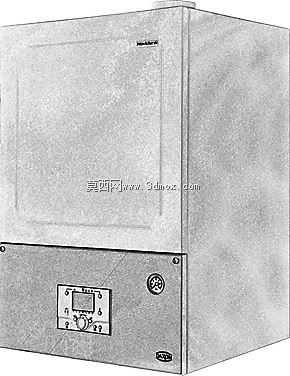

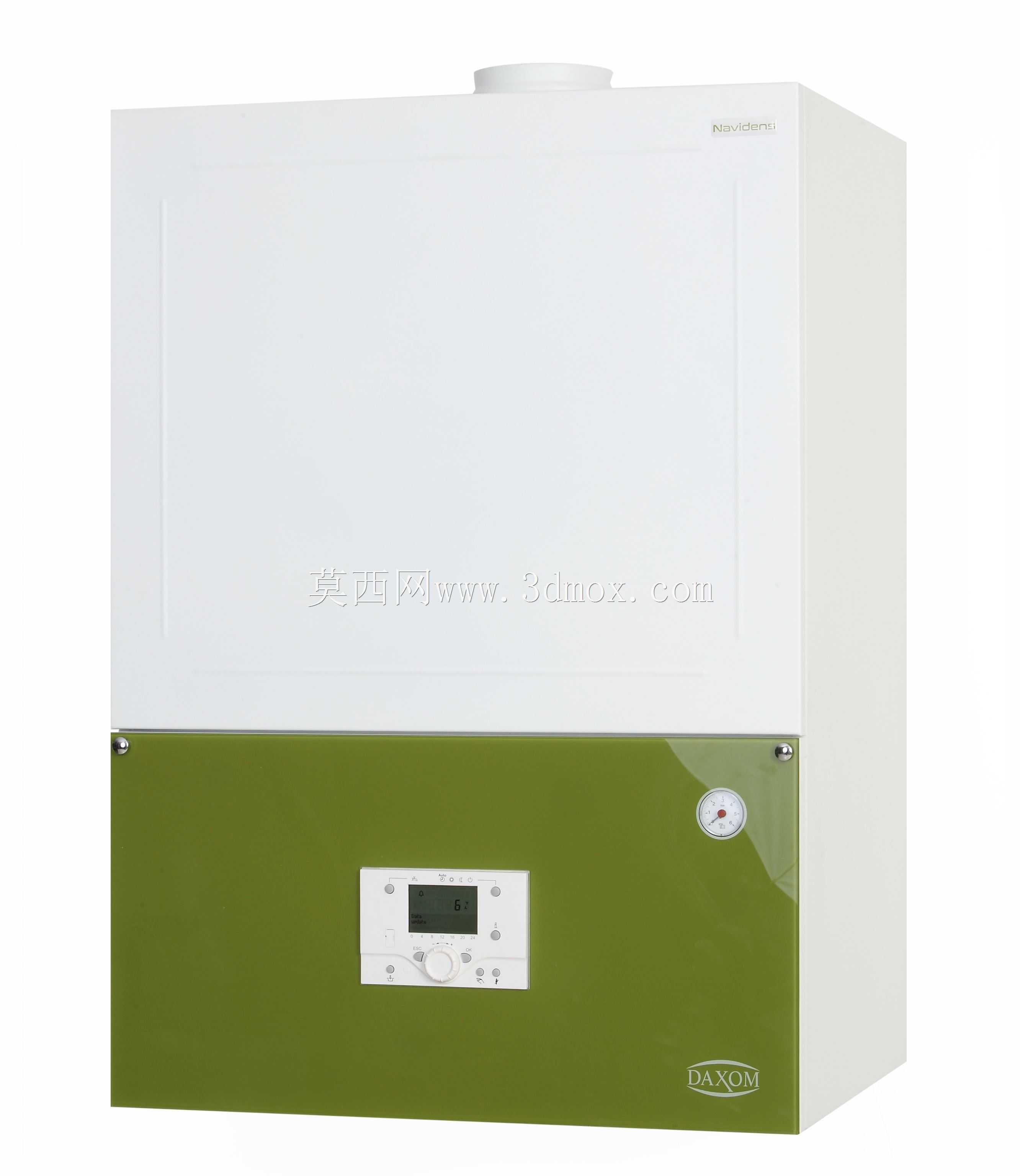

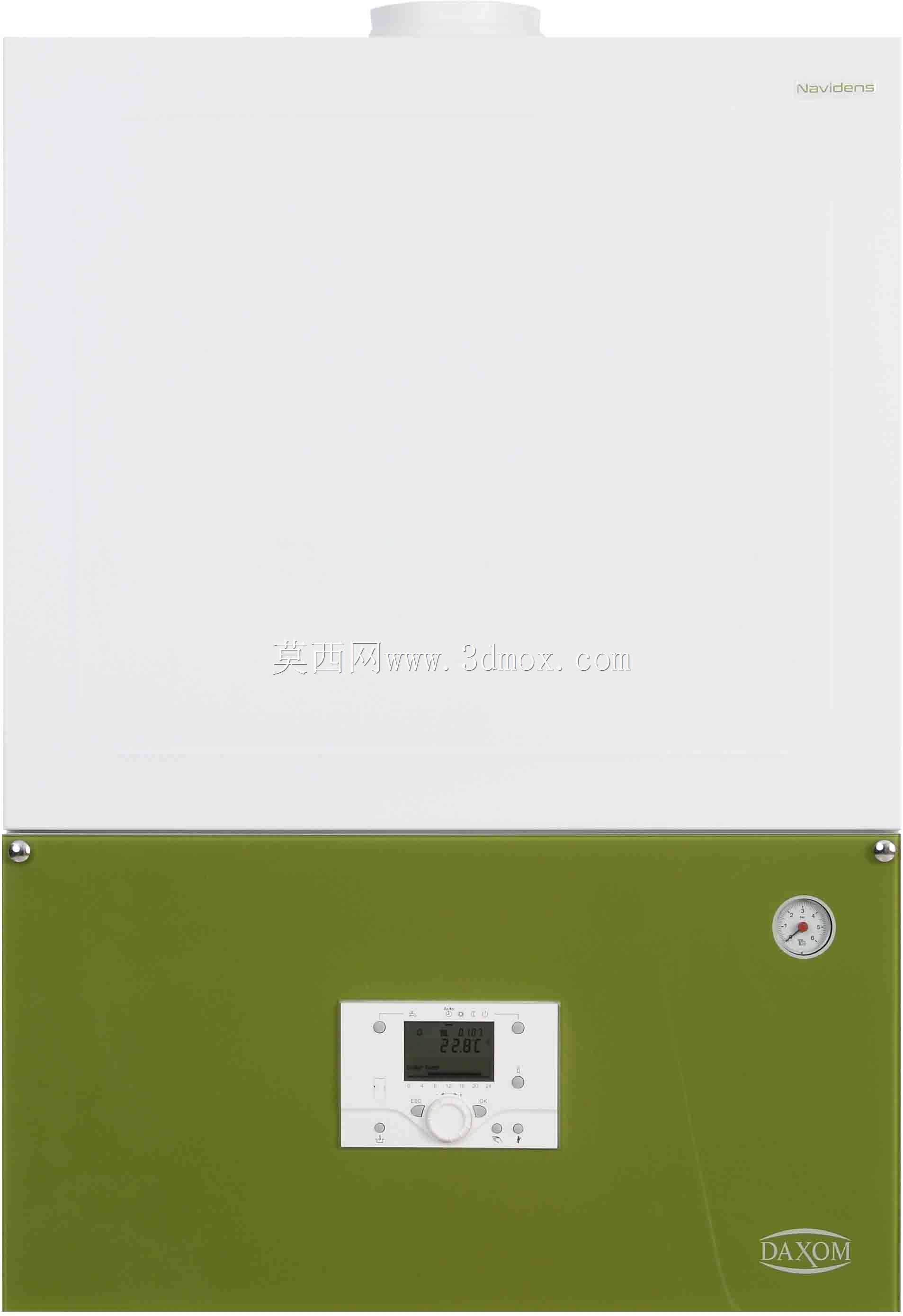

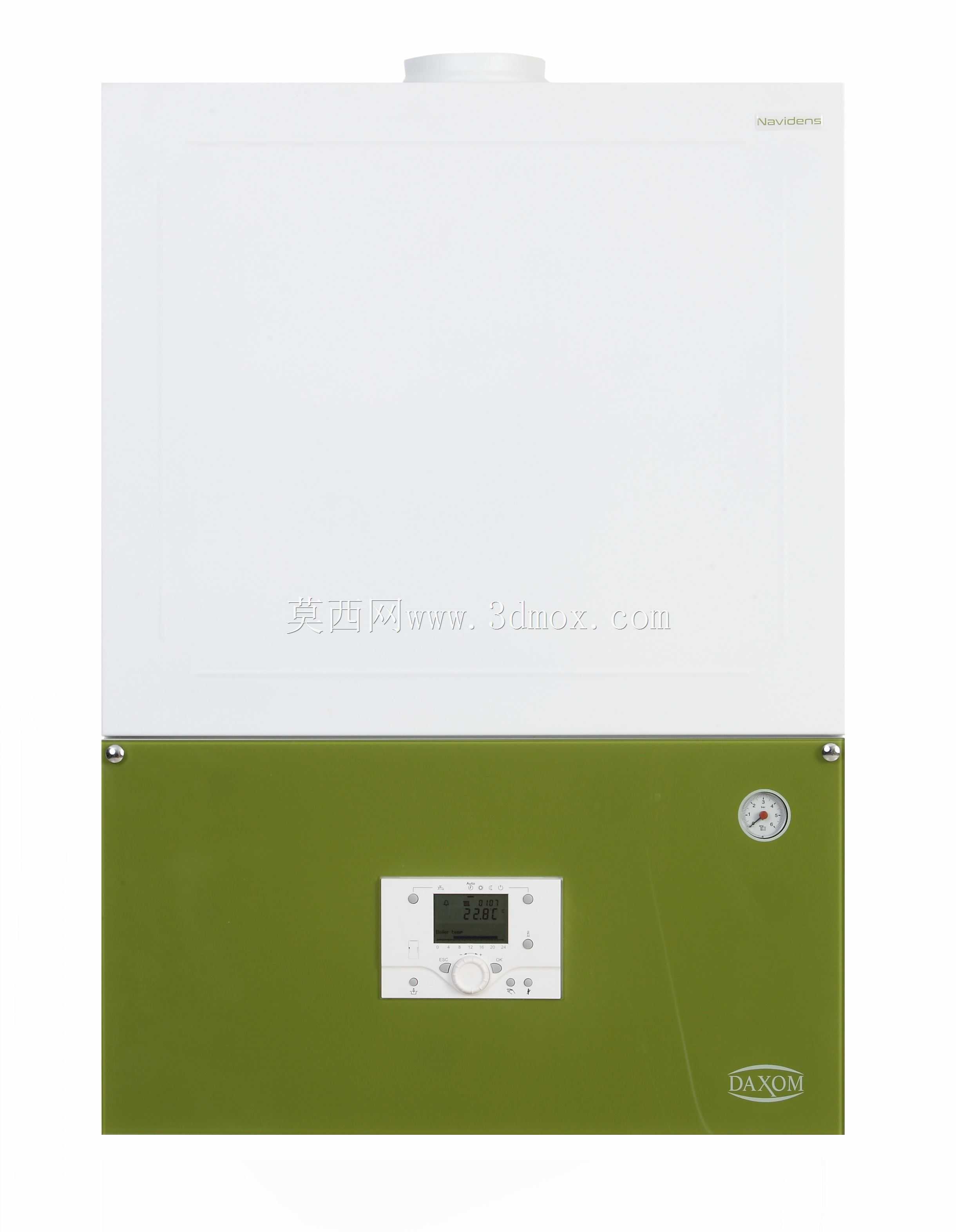

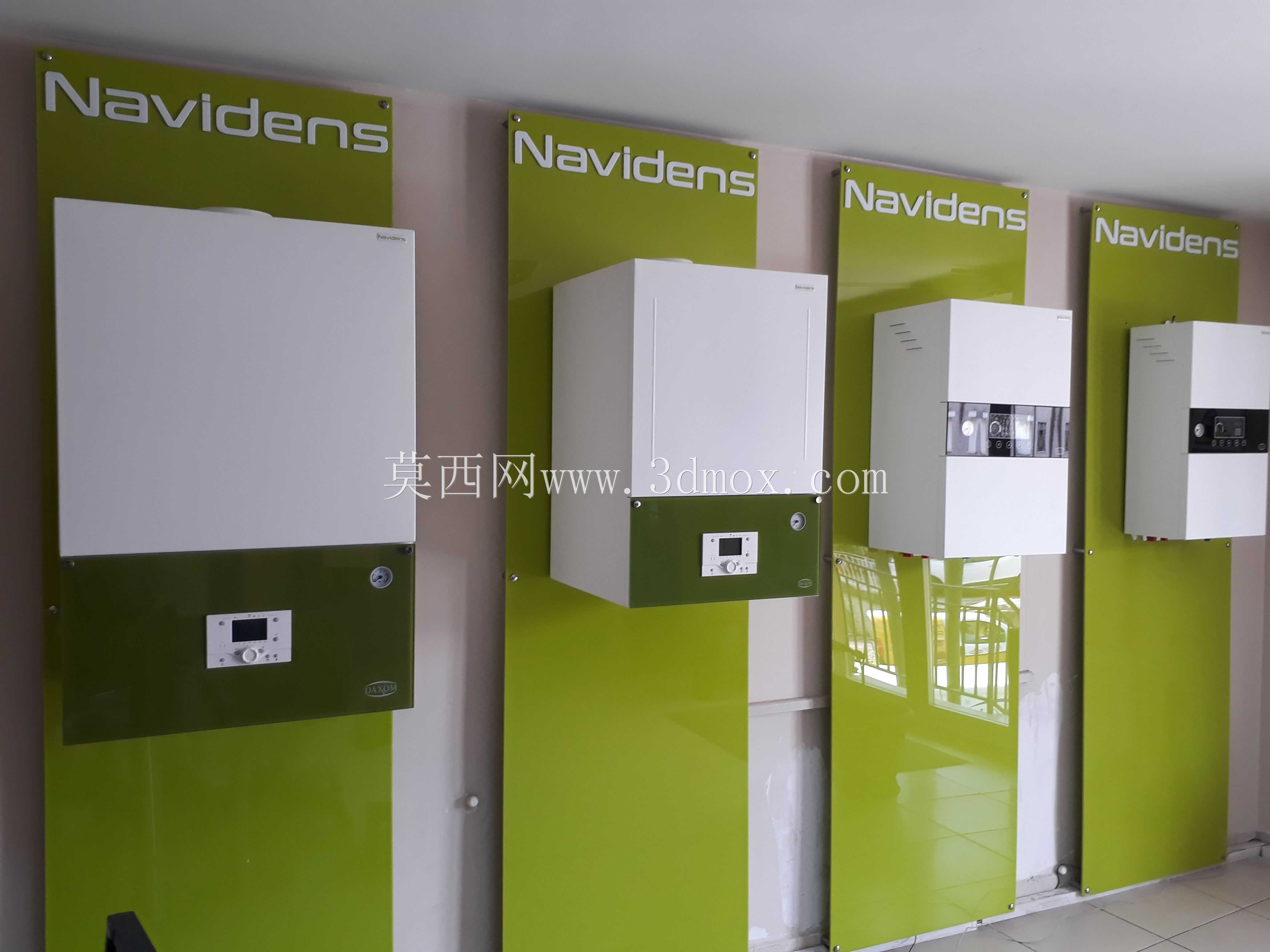

　　从功能特性的结构实现来看，模型还原了冷凝式锅炉的核心结构布局：下部橄榄绿色的面板区域集成了控制交互模块与压力监测组件，操控面板的按键与显示屏布局符合日常运维的操作习惯，无需额外俯身或登高即可完成参数调整与状态查看；压力表外露在面板侧方，运维人员可直观读取系统水压状态，无需拆卸外壳即可完成常规巡检。上部白色的主体舱室为换热与燃烧核心区，顶部预留的烟道接口结构，可直接对接同轴烟道，实现燃烧进气与废气排放的同轴布置，减少墙面开孔数量，降低安装施工的墙体破坏程度。设备外壳采用上下分色的钣金拼接结构，拼接处的密封卡扣结构在模型中完整还原，既保证了外壳的装配精度，也为后期内部组件检修预留了快拆结构，无需完全拆卸整机即可完成常规维保操作。

　　从设计思路的工程逻辑来看，这款锅炉的结构设计充分平衡了换热效率与安装维护的便利性：冷凝结构的换热舱布置在设备内部靠上区域，能够充分利用烟气余热提升换热效率，同时将水路、燃气路的接口预留位置统一规划在设备下部区域，对接墙面预留的管线接口时无需绕管，减少管线弯折带来的阻力损失，也降低了管线渗漏的风险。设备背部的挂装结构采用壁挂承重挂点设计，挂点位置经过重心校核，挂装后设备整体重心贴合墙面，不会出现前倾隐患，挂点的间距尺寸适配常规住宅与商业空间的墙体承重条件，无需额外做大面积的墙体加固即可满足承重要求。

　　从安装边界的尺寸参考来看，模型还原的设备外轮廓尺寸适配常规壁挂安装的空间要求：设备厚度控制在合理范围内，挂装后突出墙面的距离不会占用过多过道空间，两侧预留的检修间隙尺寸符合燃气设备安装规范要求，侧面与周边可燃物的安全间距在结构设计时已经做了充分考量，安装时无需额外预留过大的侧向空间。设备前部的操作区域无突出结构，日常操作时不会出现磕碰问题，下部的管线连接区域预留了足够的操作空间，安装人员可在正面完成所有管线的对接与固定，无需侧身到设备侧面操作，降低了狭小空间内的施工难度。

　　对于三维建模从业者与暖通结构设计人员来说，这个模型的结构细节能够为同类壁挂式采暖设备的设计提供参考：比如外壳钣金的折弯角度、控制面板的嵌入结构、内部组件的分层布置逻辑，都可以作为同功率段产品结构设计的参照，避免在布局规划时出现管线干涉、检修空间不足、挂装重心偏移等常见设计问题。同时模型还原的外观分色与细节标识位置，也可用于产品方案展示阶段的效果呈现，直观体现设备安装后的实际视觉效果，方便在项目对接阶段向需求方展示设备的安装适配性。
