化肥厂双层物料筛分振动输送设备

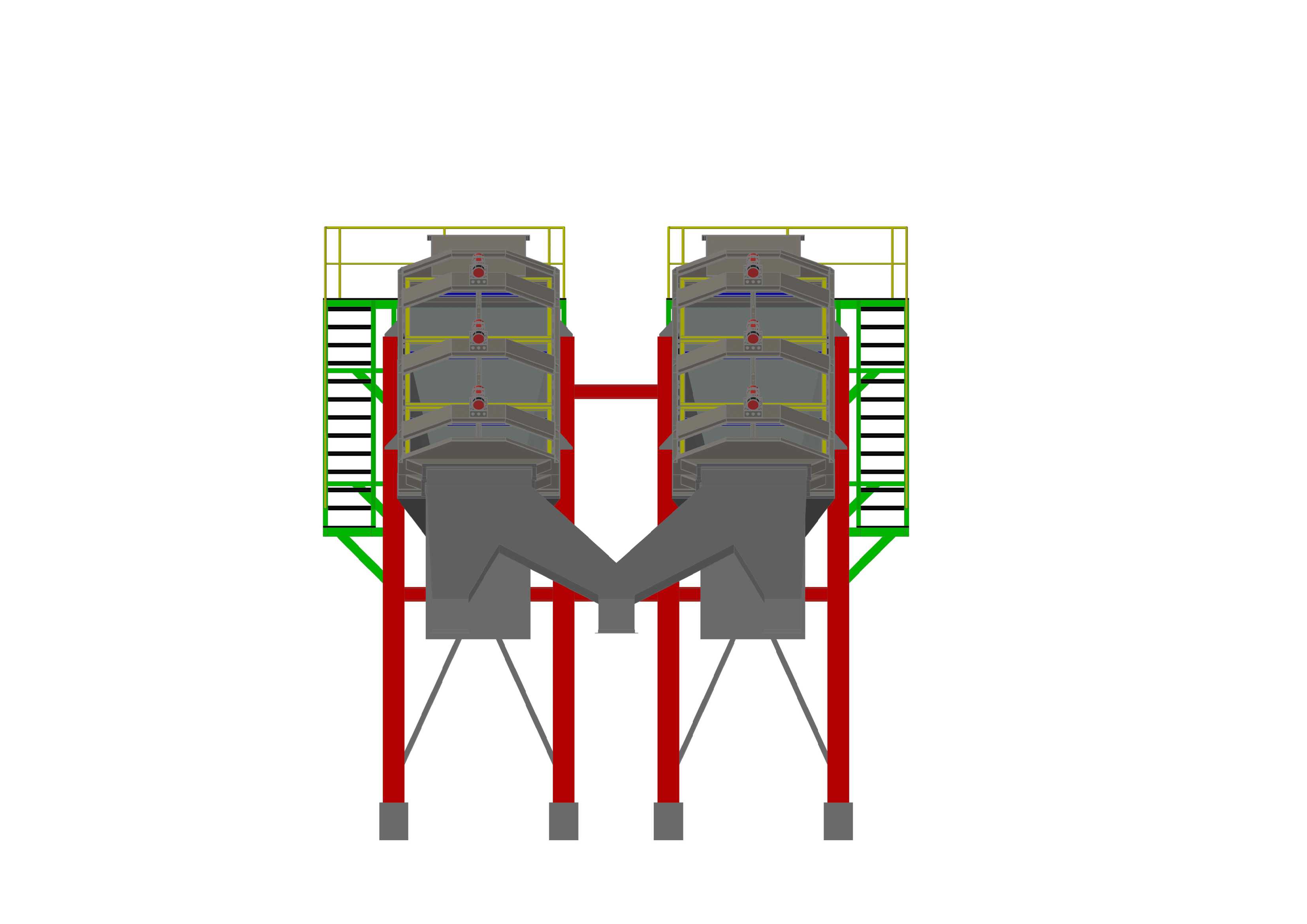

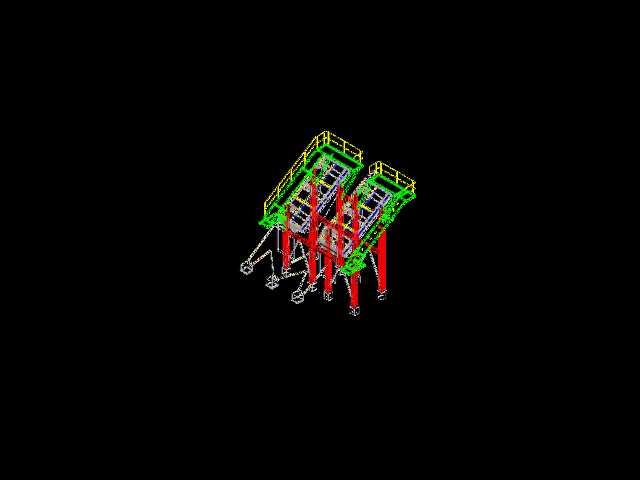

　　这套双层筛分设备主要面向化肥生产场景的物料分级工序布置，在复混肥、单质肥生产的造粒后工段承担核心的粒度分选作用，从生产线输送过来的颗粒物料经进料口进入设备后，依靠两台对称布置的振动电机提供激振力，让筛面上的物料沿筛面倾角做连续的抛掷运动，完成不同粒径颗粒的分层透筛。设备采用双机并列的布置形式，两套独立的筛箱共用中间支撑结构，相比单台大处理量筛机，这种布局能在相同厂房跨度下提升近一倍的筛分效率，同时单台筛机的维护作业不会完全中断整条生产线的运行，适配化肥厂连续化生产的工况需求。

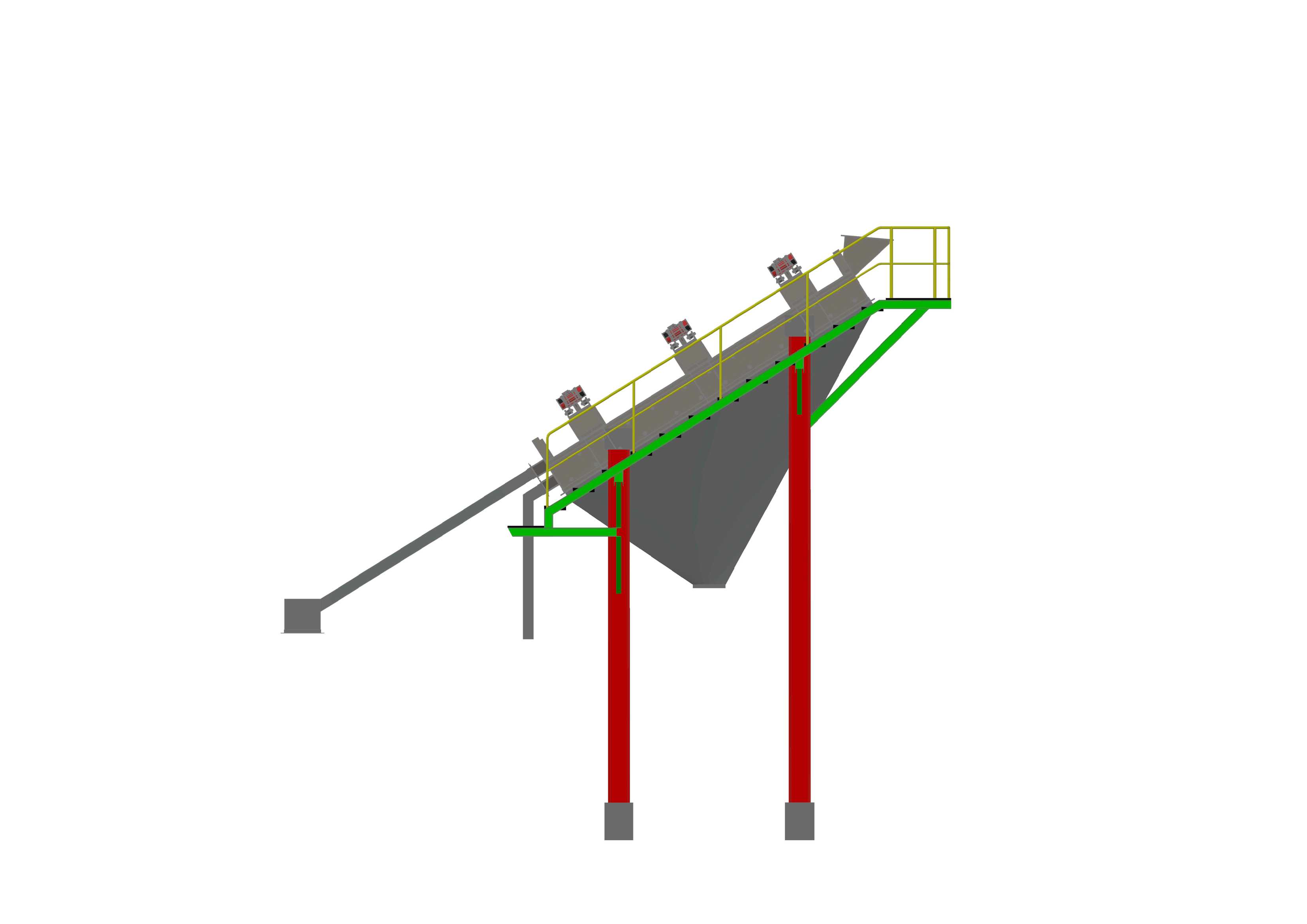

　　从结构设计逻辑来看，筛箱整体采用倾斜布置，筛面倾角设置在18度左右，这个角度是结合化肥颗粒的安息角、摩擦系数反复校核确定的，既保证物料在筛面上有足够的停留时间完成透筛，又不会因为倾角过小导致物料堆积堵孔。筛体分为上下两层筛网，上层筛网截留大粒径的不合格颗粒或者结块物料，经筛面末端的溜槽输送返回破碎工序重新造粒，下层筛网筛除细粉级别的物料，中间符合粒径要求的成品颗粒经中层出料口汇集后输送到成品包装工段。筛网采用张紧式安装结构，两侧用张紧螺栓配合橡胶压条固定，更换筛网时不需要完全拆解筛箱侧板，日常运维的拆装效率能提升60%以上。

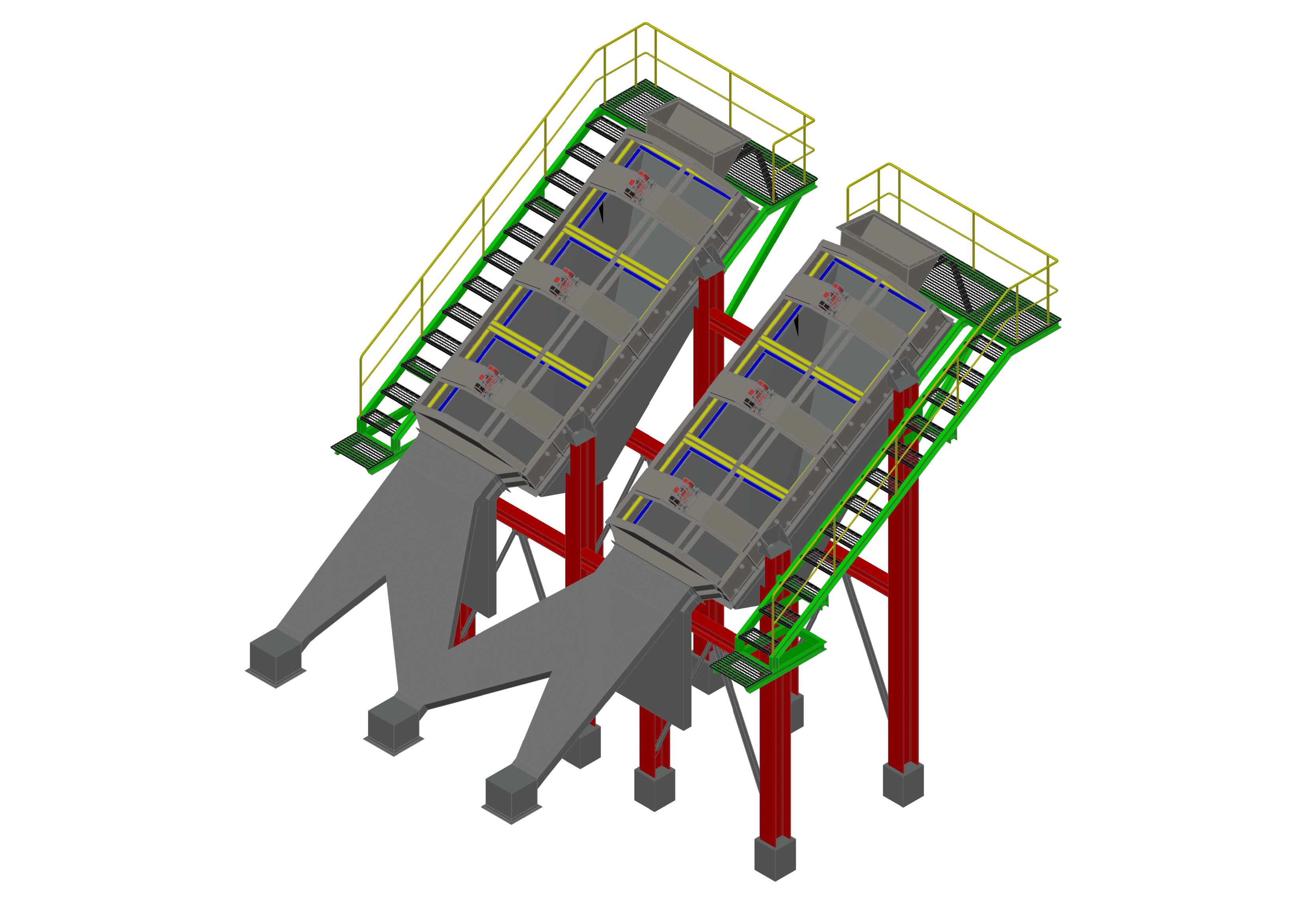

　　机架部分采用H型钢焊接成型，所有立柱底部都设置了预埋螺栓连接的底板，安装时需要保证四个支撑点的水平度误差不超过2mm/m，避免筛机运行时出现偏摆导致激振力偏移。两侧的检修楼梯采用防滑花纹钢板踏步，扶手高度设置为1.2米，完全满足化工生产区域的检修安全规范，楼梯踏步的倾角设置为45度，兼顾通行便利性和平台占用空间。筛箱和机架之间采用橡胶弹簧做隔振元件，相比金属螺旋弹簧，橡胶弹簧的阻尼更大，能有效吸收筛机启停阶段的共振振幅，减少振动传递到厂房结构的载荷，隔振效率能达到90%以上，避免长期运行对厂房楼板造成疲劳损伤。

　　设备配置的1.5kW振动电机安装在筛箱侧板的对称位置，两台电机反向同步运转，产生的直线激振力方向与筛面呈45度夹角，这个力角设置能让物料在抛掷前进的同时保持松散分层，避免细颗粒无法接触筛网导致筛分效率下降。设备额定处理能力为22吨每小时，这个产能参数是针对含水率3%到5%的颗粒化肥标定的，如果处理其他散料，需要根据物料的堆密度、含水率调整激振力大小和筛网孔径。筛箱的侧板采用整块钢板折弯成型，没有横向拼接焊缝，避免长期受交变载荷作用出现焊缝开裂的问题，所有连接螺栓都采用防松螺母配合止退垫片，应对筛机高频振动的工况，防止螺栓松动脱落。

　　在安装边界方面，设备整体的进料口中心距地面高度约4.2米，出料端的三个出料溜槽接口分别对应上层返料、中层成品、下层细粉的输送设备接口，安装时需要预留周边1.2米以上的检修空间，尤其是振动电机的一侧要留出足够的电机拆装和偏心块调整的操作空间。筛机上方不需要额外设置除尘罩接口，因为化肥筛分过程中粉尘溢出量较小，可在出料溜槽位置设置局部收尘口即可满足环保要求。设备的整体重量分布均匀，运行时的动载荷系数取1.3进行基础设计，不需要额外做重型混凝土基础，普通的钢平台或者混凝土地面做预埋螺栓固定即可满足安装要求。

　　从实际使用的工况适配性来看，这套设备除了化肥行业，也可以适配其他散状颗粒物料的分级作业，比如矿石细碎后的分级、粮食筛分、建材颗粒分选等场景，只需要根据物料的粒径要求更换对应目数的筛网，调整振动电机偏心块的夹角改变激振力大小，就能适配不同的处理需求。筛体内部与物料接触的部位都做了耐磨处理，衬板采用耐磨钢板焊接，能长期承受颗粒物料的冲刷磨损，衬板磨损后可以单独更换，不需要整体更换筛箱，降低长期运维的备件成本。
