佩内拉振动筛分设备结构设计

　　这款振动筛分设备主要面向矿山、建材、砂石骨料加工等散料处理场景，在生产线中承担物料粒度分级的核心工序，可将破碎后的混合物料按照粒径区间筛分成不同规格，为后续的物料输送、存储或深加工提供符合粒度要求的原料。设备整体采用倾斜式筛箱布局，筛面与水平方向保持固定倾角，依靠激振源带动筛箱做周期性往复振动，让落在筛面上的物料在激振力作用下沿筛面向前做跳跃式运动，过程中小于筛网孔径的颗粒透筛完成分级，大于孔径的物料则沿筛面末端排出进入下一道工序。

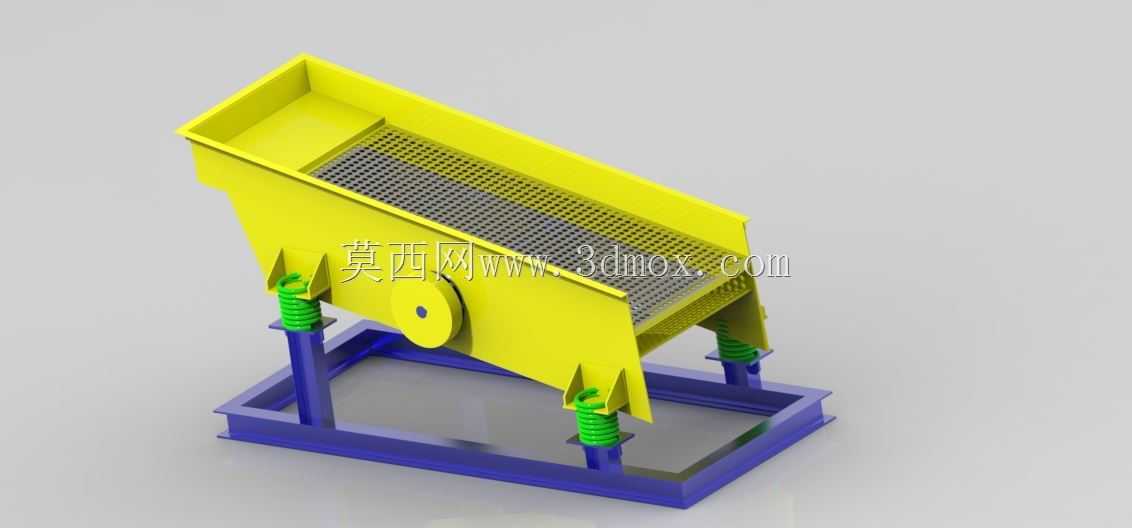

　　从结构设计逻辑来看，筛箱采用敞口式进料端设计，进料段做了加宽过渡处理，能够承接上游皮带输送机或料斗落下的物料，避免进料时物料撒漏；筛面采用冲孔筛网结构，开孔率经过匹配计算，既能保证筛分效率，也能承受块状物料的长期冲击磨损。筛箱与底部机架之间采用螺旋压缩弹簧作为减振元件，四个支撑点对称布置弹簧组件，弹簧刚度经过匹配选型，既可以阻隔筛箱振动向底部机架传递，降低设备运行时对基础的动载荷冲击，也能保证筛箱振动轨迹的稳定性，避免出现筛箱偏摆、物料跑偏的问题。

　　底部机架采用型钢焊接框架结构，整体做了矩形闭环设计，四个支撑脚的安装平面预留了地脚螺栓连接孔，安装时需要保证机架上平面的平面度公差在允许范围内，避免弹簧受力不均导致设备运行异响或部件过早疲劳损坏。激振单元布置在筛箱侧部，采用偏心块式激振结构，通过调整偏心块的夹角可以改变激振力大小，适配不同堆密度、不同粒度组成的物料筛分需求。

　　设计过程中重点考虑了设备的维护便利性，筛网采用压条式固定结构，更换筛网时不需要拆解整体筛箱，只需要松开压条螺栓即可快速完成筛网更换；弹簧支撑座做了定位止口设计，更换弹簧时可以快速对位，不需要反复调整安装位置。设备的安装边界需要预留足够的检修空间，尤其是筛箱两侧的激振单元位置、进料端和出料端的衔接位置，需要预留操作空间方便日常检查螺栓紧固状态、弹簧磨损情况以及筛网破损情况。运行时筛箱的振动幅度控制在合理区间，既保证物料在筛面上的运动速度，避免筛网堵孔，也不会因为振幅过大导致结构件焊缝开裂、紧固件松动。在砂石生产线中，这类振动筛通常与颚式破碎机、反击式破碎机配合使用，组成闭环破碎筛分流程，将超粒径物料返回破碎机再次破碎，合格粒径物料送入成品料堆；在煤炭洗选场景中，也可用于原煤的分级脱泥，通过调整筛网孔径适配不同的工艺要求。
