剪式螺旋起重支撑装置三维结构设计

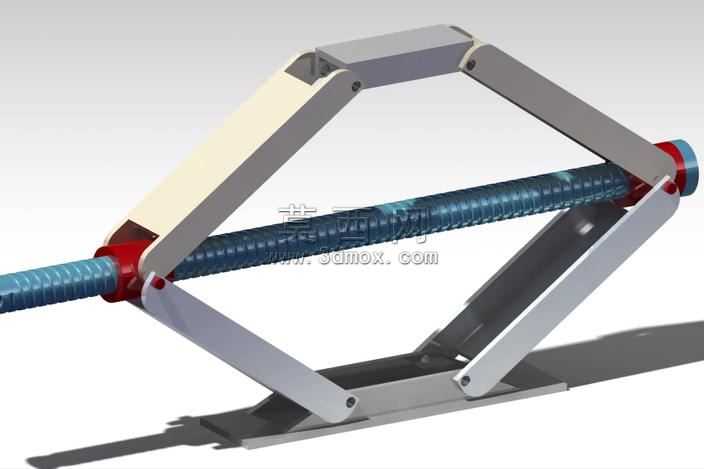

本作品为剪式螺旋千斤顶三维建模设计，整体采用SolidWorks完成全参数化建模，所有零件均按照实际加工工艺要求进行尺寸约束，装配体采用自下而上的设计思路完成搭建，各运动部件间添加了符合实际工况的配合约束，可完整模拟丝杆转动带动剪臂开合实现顶升作业的完整运动过程。模型渲染阶段采用Keyshot完成材质赋予与光影调试，剪臂主体结构采用哑光银灰色金属材质模拟高强度合金结构钢，表面添加细微的磨砂纹理还原真实机加工后的金属质感，丝杆部分采用亮面蓝色氧化处理金属材质，端部的限位挡圈与铰接销轴分别采用红色工程塑料与抛光金属材质区分，底座部分添加轻微的磨损做旧效果，提升模型的真实感。结构设计上采用经典的菱形剪式铰接布局，上下两组对称的剪臂通过中部销轴铰接，两端分别与底座承托板、顶部承载台铰接，横向贯穿的梯形丝杆通过两端的正反螺纹与剪臂端部的螺母座配合，当转动丝杆时，两端螺母座同步向中间靠拢或向两侧分离，带动剪臂完成开合动作，实现承载台的升降动作。设计过程中重点优化了铰接点的受力结构，所有销轴连接处均添加了衬套结构的建模细节，丝杆端部设计有限位挡圈防止超行程脱出，底座采用加宽平板结构提升支撑稳定性，顶部承载台设计有防滑凹槽结构避免顶升重物时发生滑移。整体模型结构完整无缺失零件，所有运动部件无干涉情况，可直接用于运动仿真演示、工程出图参考以及机械原理教学使用，完整还原了手动螺旋千斤顶的机械传动逻辑与结构细节，建模过程中对螺纹特征采用装饰螺纹线与实体螺纹结合的方式，既保证了模型的轻量化，又在渲染展示时还原了丝杆的螺纹细节特征，各零件的倒角、圆角等工艺细节均按照实际生产标准添加，无尖锐棱角等不符合加工要求的结构设计。
