剪式车载液压千斤顶三维结构设计

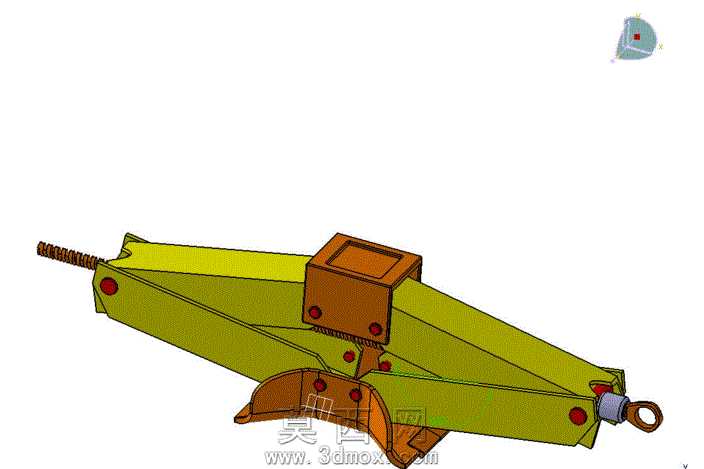

本作品为剪式车载液压千斤顶的三维参数化模型，采用CATIA V5 R21完成全流程建模设计，整体结构遵循车载起重工具的轻量化与高承载性设计原则，适配乘用车应急维修场景的使用需求。建模过程中首先完成核心受力构件的参数化草图绘制，对剪式臂架的铰接孔位、支撑面弧度、伸缩端连接结构进行精准尺寸约束，确保各部件装配间隙控制在合理公差范围内。模型采用实体建模与装配设计结合的方式，分别构建了剪式主臂、铰接销轴、液压驱动端、顶部支撑座、底部承托脚、尾部牵引环等独立零件，每个零件均按照实际加工工艺预留倒角、圆角等工艺特征，还原真实产品的生产细节。材质渲染阶段，对主体臂架部分赋予黄绿色金属漆面材质，模拟工业级工具的耐磨涂层质感，顶部支撑座与底部承托脚赋予棕褐色铸钢材质，还原铸造部件的粗糙金属肌理，铰接销轴、液压端接口等部件赋予银灰色金属材质，区分不同构件的材质属性与加工工艺。结构设计上采用经典剪式伸缩机构，通过臂架的交叉铰接实现垂直方向的升降行程，液压驱动端布置于臂架尾部，通过线性推力带动臂架夹角变化实现平稳举升，顶部支撑座设置防滑定位结构，底部承托脚设计加宽接触面，避免使用过程中出现侧滑风险，尾部牵引环可适配车载工具的固定与拖拽需求。整体模型装配关系完整，可直接用于运动仿真验证、工程图纸导出以及产品结构优化参考，完整还原了车载剪式千斤顶的工作原理与结构细节，各部件的连接关系、运动自由度均与实际产品保持一致，可直观展示该类起重工具的机械运作逻辑。
