多层住宅建筑平面布局三维设计方案

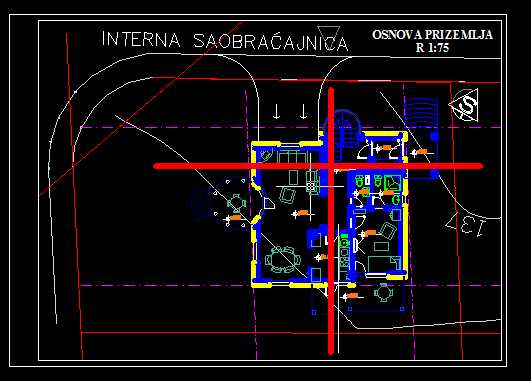

　　这套住宅平面设计方案覆盖地下层、首层与阁楼层三个竖向功能分区，在做三维建模前首先梳理了不同楼层的动线逻辑，避免出现上下层动线交叉、功能区错位的问题。从首层平面来看，整体轮廓采用了局部外凸的不规则形态，适配不规则宅基地的边界限制，外墙的黄色轮廓线明确了围护结构的安装边界，建模时需要严格对齐轴线网格，保证墙体厚度、门窗洞口位置与平面标注完全一致。内部功能区划分上，首层设置了公共活动区与私密休息区两个大的模块，公共区域靠近入户动线，预留了足够的家具摆放空间，图中绿色标识的区域为厨卫功能区，建模时需要提前预留管线井的位置，避免后续结构碰撞。休息区的墙体分隔充分考虑了隔音需求，相邻房间的隔墙位置严格对齐结构梁位，减少二次结构的施工难度。

　　平面中红色的十字定位轴线是整个建模的基准，所有墙体、门窗、固定家具的定位都以这组轴线为基准，保证上下楼层的结构对齐，不会出现梁柱错位的问题。蓝色标识的为承重墙体，建模时不能随意改动位置，黄色标识的为填充墙，可根据后期装修需求做局部调整，但也要满足结构荷载要求。从平面标注的比例来看，整体面宽与进深的比例控制在合理区间，保证每个功能区都有足够的采光面，外窗的位置对应每个房间的采光需求，避免出现暗房。地下层的设计主要考虑储物与设备安置需求，层高设置满足常规设备的安装高度，楼梯位置上下贯通，踏步尺寸符合民用建筑的通行要求，建模时需要核对楼梯的净宽、休息平台尺寸，保证通行顺畅。

　　阁楼层的设计充分利用坡屋顶的空间，在净高满足要求的区域设置功能空间，避免空间浪费。在三维建模过程中，首先要搭建轴网体系，确定整体的坐标基准，然后逐层绘制墙体轮廓，区分承重墙与填充墙的材质参数，之后插入门窗构件，核对门窗的开启方向是否与平面标识一致，避免出现门碰门、窗位错位的问题。家具布置严格按照平面中的示意位置摆放，还原真实的空间尺度，方便使用者直观感受空间的宽敞度，判断家具尺寸是否适配空间。平面中的弧形动线标识明确了室内外的通行路径，建模时需要保证入户位置、室内通道的宽度满足日常通行与家具搬运的需求，通道处不能有突出的结构构件阻碍通行。

　　指北针的标识明确了建筑的朝向，建模时可以对应设置采光方向，模拟不同时段的室内光照效果，验证房间的采光是否满足使用需求。整体设计充分考虑了小型独栋住宅的实际使用需求，功能分区明确，动线流畅，没有冗余的空间浪费，结构布置合理，建模过程中需要严格核对每个构件的定位尺寸，保证三维模型与平面图纸的一致性，为后续的建筑可视化、施工交底提供准确的三维参考。在处理墙体交接位置时，要注意不同材质墙体的衔接处理，避免出现缝隙或者构件重叠的问题，门窗洞口的尺寸要与选用的门窗构件参数匹配，保证安装间隙符合施工规范。厨卫区域的地面要考虑降板处理，建模时要体现出高差，方便后续的防水与排水施工。楼梯构件的建模要核对踏步高度与宽度的一致性，避免出现踏步尺寸不均的问题，扶手高度符合安全规范要求。
