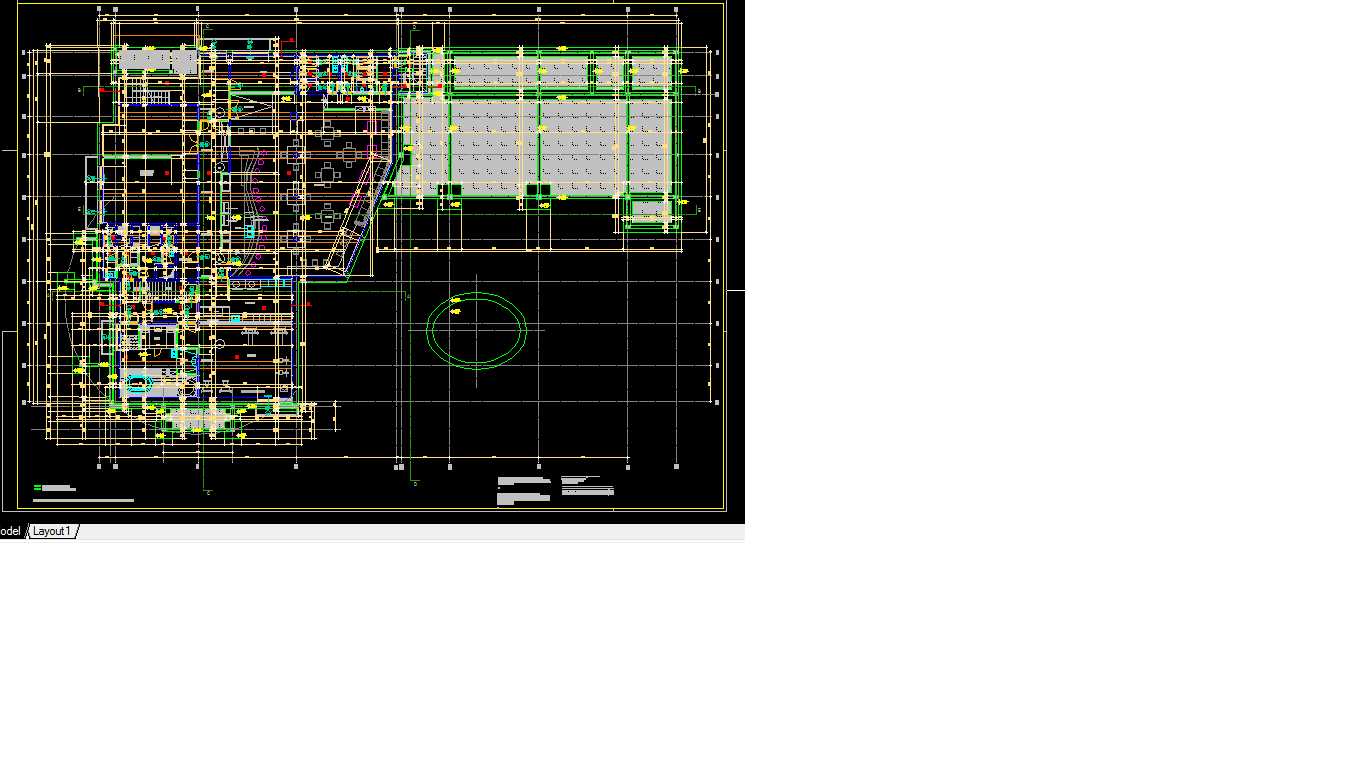

酒店建筑翻新改造平面布局施工设计图纸

　　这套酒店翻新改造的平面设计图纸，核心服务于既有酒店建筑的升级改造施工场景，覆盖从公共区域到后勤配套的全区域空间重构，可直接指导现场拆改、管线布设、装饰基层施工的全流程作业，避免现场施工出现尺寸冲突、工序倒置的常见问题。从设计逻辑来看，图纸首先梳理了原有建筑的结构承重边界，明确标注了不可拆除的剪力墙、承重柱位置与截面尺寸，所有新增隔断、功能区划分都严格避让结构受力构件，确保改造过程不破坏原有建筑的结构安全。针对酒店运营的实际需求，图纸重新规划了客流动线与服务动线，将大堂接待区、休闲等候区、餐饮配套区、后勤通道做了物理分隔，避免住客动线与员工服务动线交叉，同时在公共区域预留了足够的疏散通道宽度，完全匹配消防规范的强制要求。

　　管线排布部分，图纸整合了给排水、消防喷淋、强弱电、通风空调的各专业路由，在公共走廊的吊顶区域做了分层排布设计，明确了各专业管线的安装标高与交叉避让规则，比如有压管让无压管、小管径让大管径、弱电管线与强电管线保持足够安全间距，减少施工阶段的各专业协调成本，避免后期吊顶内管线冲突导致的标高不足、检修空间预留不够的问题。功能区的尺寸设计上，客房区域的隔墙定位严格匹配常规酒店家具的模数，预留出床体、床头柜、衣柜、卫浴区的安装空间，确保后期家具进场不需要额外裁切调整；公共卫生间的布局充分考虑无障碍设计要求，设置了符合规范的无障碍厕位与通行宽度，扶手安装位置、呼叫按钮点位都在图纸上做了明确标注。

　　后勤区域的设计重点考虑运营效率，布草间、消毒间、设备机房的位置紧邻服务通道，减少员工的服务动线长度，同时设备机房的墙体做了隔音构造标注，避免设备运行噪音传导至客房区域影响住客体验。图纸中还明确标注了各区域的地面完成面标高、吊顶完成面标高，不同材质地面的交接位置做了详细的节点索引，比如大堂石材地面与客房地毯地面的过渡、卫生间防水地面与外部区域的高差处理，都给出了明确的施工控制要求，避免后期出现地面倒坡、积水、材质交接处开裂的问题。针对原有建筑的老旧管线，图纸标注了需要拆除更换的管段位置与新管线的接驳点，尤其是消防系统的改造，完全按照现行消防规范重新布置喷淋头与烟感点位，确保每个区域的消防覆盖无死角。

　　门窗洞口的定位也结合了新的功能布局做了调整，部分原有洞口做了封堵处理，新增洞口的位置明确了过梁的设置要求，避免后期门窗安装出现结构安全隐患。从施工落地的角度，图纸的尺寸标注全部采用闭合标注方式，每个区域的长宽尺寸、墙体厚度、点位距离都可以直接读取，不需要施工人员现场换算，大幅降低现场放线的出错概率。针对翻新项目常见的原有建筑尺寸与原图纸不符的问题，这套图纸是基于现场实测实量的数据绘制，所有标注尺寸都经过现场复核，和实际建筑的偏差控制在施工允许范围内，不需要施工阶段反复调整设计方案。
