减压阀用博拉瓣膜压紧锁固结构

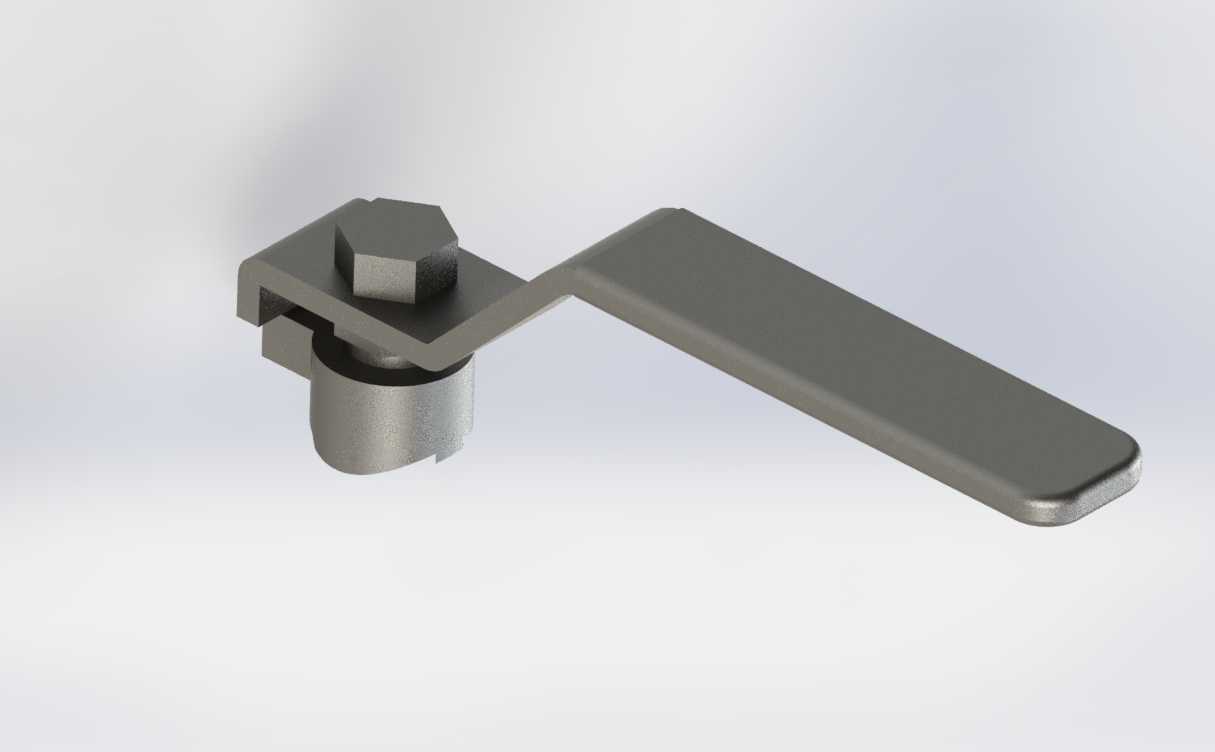

　　在流体压力调控的管路系统中，减压阀作为稳定下游输出压力的核心阀件，其内部的瓣膜锁固结构直接决定了压力调节的响应精度与长期运行的密封可靠性，本次呈现的这款构件，正是减压阀中用于固定博拉瓣膜的压紧锁固组件，在低压流体输送、小型气动控制回路、民用供水调压支路等场景中都有广泛的适配空间。很多刚接触阀件结构设计的工程师容易忽略这类小型锁固件的细节，往往直接套用标准压片结构，最后在实际装配中出现瓣膜偏移、压紧力不均导致的调压滞后、密封面渗漏等问题，这类问题在小通径直动式减压阀的测试环节中占比超过三成，足以见得这类附属结构的设计权重并不低。从结构功能来看，该组件由六角锁紧螺栓、阶梯式压合基座、悬臂式压片三个核心部分组成，六角头采用标准对边尺寸设计，可适配常规开口扳手、套筒工具的拧紧作业，无需定制专用工装，现场装配与后期维护的便利性更强。阶梯式压合基座的下段为圆柱定位段，装配时可直接嵌入减压阀上盖的定位孔内，径向配合公差选取H7/h6的间隙配合等级，既保证安装时的顺畅对位，又能限制压合基座在压力波动时的径向窜动，避免压片偏移刮伤瓣膜密封面。

　　悬臂式压片采用折弯成型结构，折弯处做了R角过渡处理，避免应力集中导致的长期受压断裂，压片的自由端做了圆角收边，与博拉瓣膜的接触面上没有尖锐棱角，防止在压紧过程中刺破瓣膜的橡胶密封层，这一点在实际工况中尤为重要——很多同类结构的压片边缘未做倒钝处理，在反复压力冲击下，瓣膜边缘会被压片棱边切割出细微裂口，最终导致密封失效，下游压力失稳。设计过程中，压片的悬臂长度经过反复校核，既要保证足够的压合覆盖面积，让瓣膜的固定区域受力均匀，又要控制压片的自身形变，在额定拧紧力矩下，压片的最大形变量控制在0.02mm以内，避免因压片翘曲导致的局部压紧力不足。

　　安装边界方面，该组件的整体高度适配常规DN15-DN25通径直动式减压阀的上盖安装空间，圆柱定位段的直径与主流减压阀的定位孔尺寸通用，六角螺栓的拧紧力矩推荐值为8-10N·m，既可以保证足够的压紧力，又不会因力矩过大压溃瓣膜的橡胶基体。在实际应用场景中，这类锁固结构不仅适用于水介质的减压阀，在压缩空气、低压惰性气体的调压回路中也能稳定工作，压片表面采用哑光氧化处理，具备基础的防锈能力，可适应常规工况下的潮湿环境，不会因短期凝露出现锈渍污染管路介质的问题。

　　很多工程师在建模时容易忽略压片与螺栓头部的配合间隙，本次结构中压片与螺栓头部的接触区域做了沉台限位，螺栓拧紧时不会带动压片同步转动，避免装配过程中压片旋转搓伤瓣膜表面，这个细节是在多轮样机测试中优化而来——最初的设计没有沉台限位，装配时螺栓转动会带动压片偏转，需要人工反复调整压片位置才能对准瓣膜压合区，装配效率低且容易出现对位偏差，增加沉台后，压片的周向位置被完全限定，装配时只需将基座放入定位孔，拧紧螺栓即可完成安装，装配效率提升近40%。另外，阶梯基座的下段圆柱上开有一道细小的定位缺口，可与减压阀上盖定位孔内的凸点配合，进一步限制整个组件的周向转动，即使在长期的流体压力冲击、管路振动环境下，组件也不会出现松动偏移，保证瓣膜的固定位置始终处于设计要求的密封区域内。从建模细节来看，所有的棱边都做了符合工程实际的倒角处理，没有建模过程中常见的尖锐直角，折弯处的R角尺寸与实际钣金折弯工艺的最小R值匹配，完全具备直接开模生产或者钣金加工的可行性，不存在无法落地的理想化结构。
