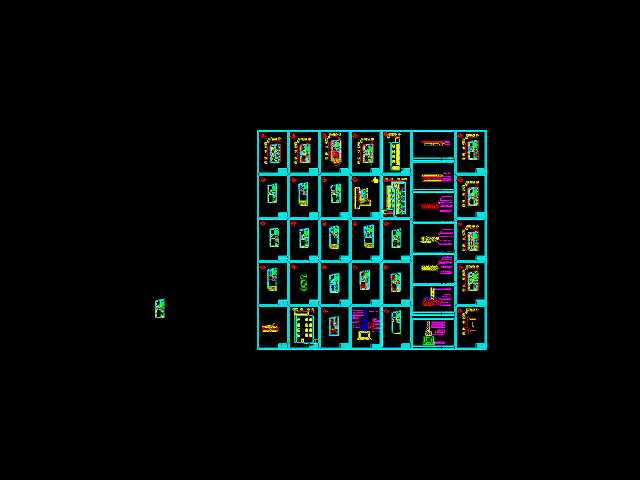

商用建筑暖通空调系统全套施工设计图纸

　　这套暖通空调系统设计成果，覆盖了商用建筑从冷热源输送到末端送风的全链路管路与阀件布置逻辑，在实际项目落地中，可直接对应商业综合体、办公写字楼、医疗配套建筑这类人员密度动态变化、冷热负荷波动区间大的应用场景。做这类系统设计时，最先要锚定的是建筑各功能区的负荷边界，比如公共大堂区域挑高空间大，冬季热风易上浮，送风管路的走向就需要结合吊顶内的梁位、消防管线、电气桥架的排布做分层避让，图纸里的管路标高标注，都是在综合各专业管线碰撞校验后确定的安装边界，现场施工时不需要再做大规模的管线翻弯调整，能直接减少管路沿程阻力损失。

　　系统里配置的减压阀组，是整个水系统平衡的核心部件，在高层分区供水的环路里，低区环路的静水压力往往会超过末端空调机组的承压阈值，减压阀的选型和安装位置，直接决定了低区设备的运行寿命，图纸里对减压阀组的前后直管段长度、旁通管路配置、压力表取压点位置都做了明确标注，安装时只要严格按照标注的尺寸预留操作空间，后期运维时就能在线完成阀件检修，不需要排空整个环路的循环水。

　　从设计思路上看，这套系统没有采用统一的送风参数设定，而是针对不同功能区做了差异化的管路设计，比如人员长期停留的办公区域，送风口布置避开了工位正上方，防止夏季冷风直吹造成的体感不适，而公共走廊、设备机房这类区域，送风风速可以适当提高，在满足换气次数要求的前提下缩小风管截面，节省吊顶内的安装空间。水系统的管路采用了同程式布置，每个末端支路的水流长度基本一致，不需要在调试阶段花费大量时间做水力平衡调节，管路上的截止阀、平衡阀、过滤器的安装位置，都预留了足够的操作空间，后期更换滤芯、检修阀件时不需要拆解周边管路。

　　风管的尺寸标注结合了建筑的模数，矩形风管的长边短边比例控制在4:1以内，避免风管截面过扁造成的沿程阻力陡增，风管上的消声器、防火阀的安装位置，都严格遵循了消防规范的要求，防火阀距离防火墙的距离控制在200mm以内，熔断片的朝向方便后期更换检测。在冷热源机房的管路布置上，图纸里明确了分集水器的各环路对应区域，每个环路的阀门编号和区域一一对应，运维人员可以通过阀门开关快速调整不同区域的供冷供热状态，不需要逐一排查管路走向。管路支吊架的间距标注也符合安装规范，水管的支吊架间距根据管径大小做了区分，避免管路运行时因为自重产生挠度变形，造成接口处漏水隐患，风管的支吊架避开了风口、阀门、检测仪表的安装位置，不会影响后续部件的安装操作。整套图纸的细节处理充分考虑了施工和运维的实际需求，没有理想化的脱离现场安装条件的设计内容，所有的管路转弯、变径位置都做了平缓过渡，减少气流和水流的局部阻力，降低系统运行时的水泵和风道噪音，对于需要做保温的管路，图纸里也预留了足够的保温层安装空间，不会出现保温层被支吊架挤压变薄、造成冷桥结露的问题。
