复式住宅错层锻铁装饰楼梯结构

　　做室内装饰结构建模快八年，这类错层搭配锻铁栏杆的梯段是家装、小型商业空间项目里碰得最多的非标构件，不像标准工业梯有统一的图集参数可套，每一个项目的洞口尺寸、层高差、装饰风格要求都不一样，建模时要兼顾结构受力合理性和装饰构件的工艺可行性，不能只做外观好看的花架子。

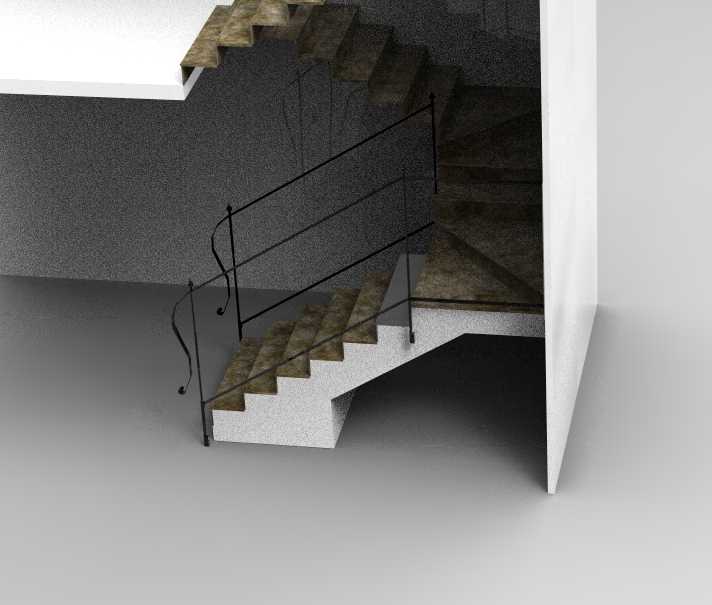

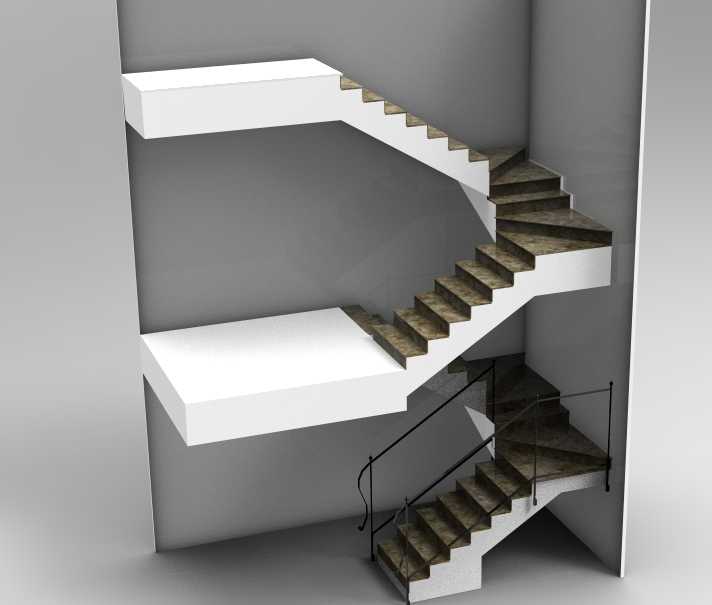

　　先从安装边界说起，这类梯段适配的是室内错层、复式挑空、loft夹层的空间，常规适配的层高差在2.8米到3.6米之间，梯段净宽控制在0.8米到1.1米，踏步高度统一取150mm到175mm的民用建筑舒适区间，踏步深度不小于220mm，避免上下行走时踏空。安装时梯段的承重侧梁需要和上层楼板的预埋钢件焊接固定，下端和地面的预埋膨胀螺栓锁死，不能直接搭在地面装饰层上，否则长期受力会出现沉降偏移。锻铁栏杆的安装基准是梯段侧梁的上沿，每段栏杆的立柱间距不能超过110mm，这是民用建筑护栏的强制安全要求，防止儿童从间隙钻出坠落。

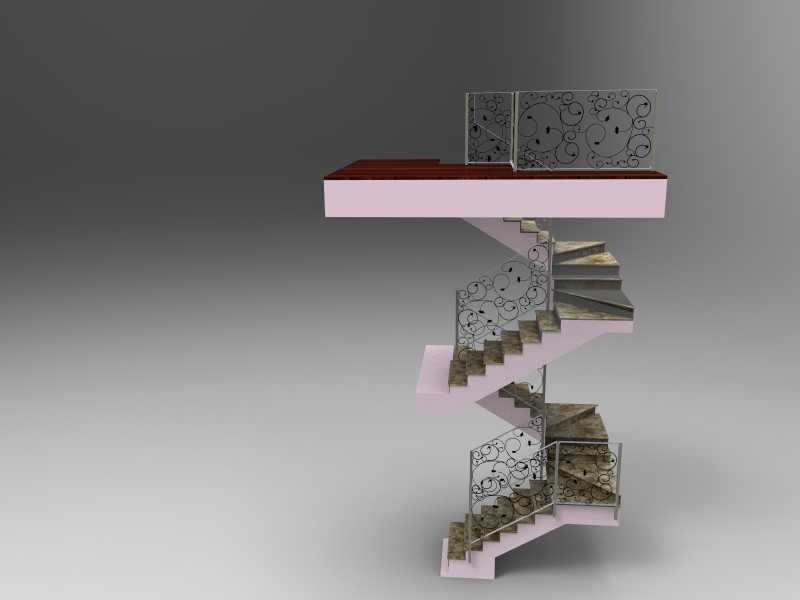

　　从功能特性上看，这套结构的锻铁栏杆部分不是单纯的装饰件，每一段卷曲的花饰都和上下两根横向受力筋焊接为整体，花饰采用8mm直径的圆钢冷弯成型，不是薄铁皮冲压的装饰件，横向受力筋用16mm的方钢，立柱用20mm的实心方钢，整体护栏的水平推力承载力能达到1kN/m以上，满足公共区域和住宅的护栏受力要求。梯段的踏步基层采用钢结构折板，表面可以根据装修需求铺设石材、实木踏板或者防滑地砖，上层平台的护栏和梯段护栏做连续衔接，没有断开的缺口，避免出现安全盲区。

　　设计思路上，建模时先确定上下连接点的空间坐标，先做梯段的受力侧梁，按照层高差计算踏步的等分参数，确保每一级踏步的高度差不超过5mm，避免行走时出现绊脚的体感差。锻铁花饰的部分先做单个花型的参数化单元，按照梯段的倾斜角度做阵列适配，每一个花饰的连接点都要和横向筋做贴合干涉检查，避免出现焊接间隙过大的问题，实际生产时这类花饰都是提前在车间冷弯焊接成整段护栏，到现场直接和梯段侧梁焊接固定，不用现场弯花，能大幅缩短安装周期。

　　实际应用场景里，这类锻铁栏杆楼梯除了常规的复式住宅，还常用在小众咖啡馆、文创书店、复古风格的民宿空间里，锻铁的表面可以做氟碳漆喷塑、仿古铜做旧、黑色哑光烤漆等不同的表面处理，适配不同的装修风格。建模时要注意预留表面处理的厚度公差，比如喷塑层的厚度大概在0.1mm到0.2mm之间，装配时不要因为没留涂层公差导致现场安装时护栏和踏步之间出现缝隙。另外栏杆的扶手部分采用实木或者不锈钢圆管，和锻铁立柱的连接点要做隐藏式的固定件，不要外露螺丝头，保证外观的整体性。

　　从结构校验的角度，建模完成后要做几个关键位置的受力校核：一是梯段侧梁的中部挠度，在满布荷载的情况下挠度不能超过梯段跨度的1/250，避免行走时出现明显的晃动感；二是护栏立柱和侧梁的连接点，要能承受1kN的水平推力不出现塑性变形；三是踏步板的承重，每平米的活荷载要能达到2.5kN以上，满足民用建筑的楼面荷载要求。锻铁花饰的部分虽然是装饰性构件，但所有的连接焊点都要做满焊处理，不能点焊固定，避免长期使用后花饰脱落出现安全隐患。

　　很多新手做这类模型时容易只关注外观花饰的造型，忽略安装的工艺间隙，比如护栏和墙面的交接处要留10mm左右的打胶间隙，梯段和上层楼板的交接处要做挡水台的预留位置，扶手在转角处的弯弧要做顺滑过渡，不能出现尖锐的折角。另外这类梯段如果是用在商业空间，还要考虑消防疏散的要求，梯段净宽不能小于1.1米，扶手高度不能小于1.1米，所有的花饰部分不能有尖锐的突出角，避免磕碰伤人。
