带快锁拨杆的快装式传感配套管夹结构

　　在流体输送管路、自动化产线气路布设、小型液压支路搭建的现场，管夹是最容易被忽略却直接影响管路运维效率的基础零件，常规的螺栓紧固式管夹在需要频繁拆装、调整管路位置的场景下，往往需要借助扳手反复拧动紧固件，不仅拆装效率低，多次拆装后还容易出现螺纹滑牙、夹紧力衰减的问题，尤其是在配套传感器安装的工位上，既要保证管路固定的可靠性，又要满足传感器位置快速调整、定期校准的拆装需求，常规管夹的结构短板就会凸显出来。

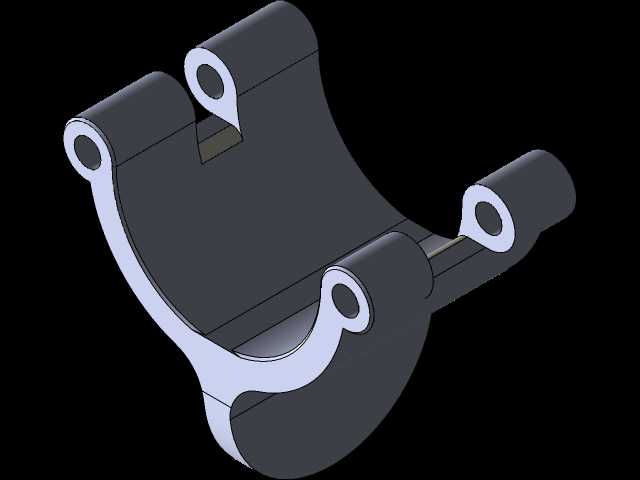

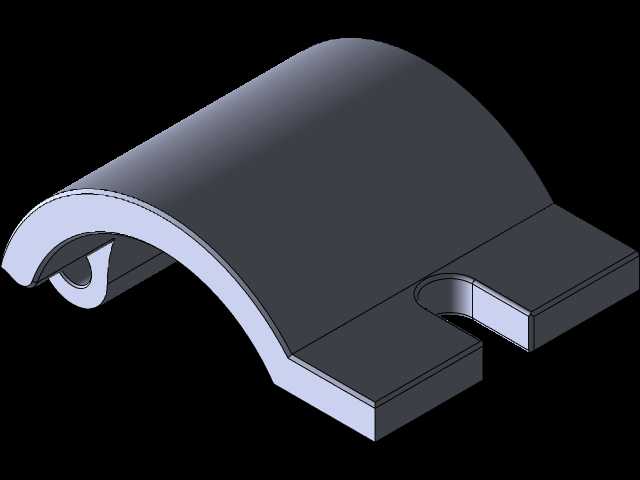

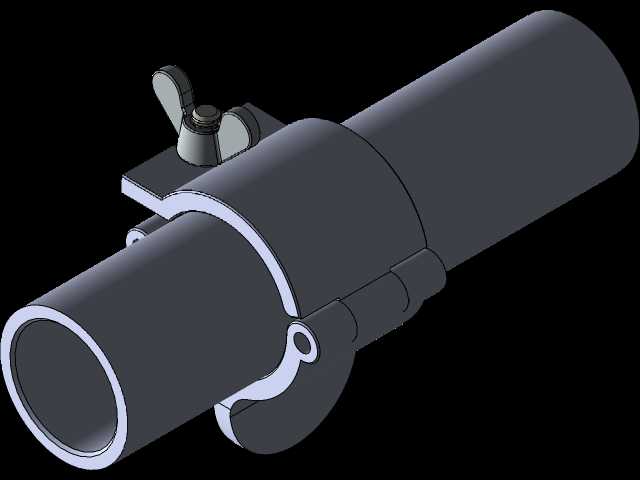

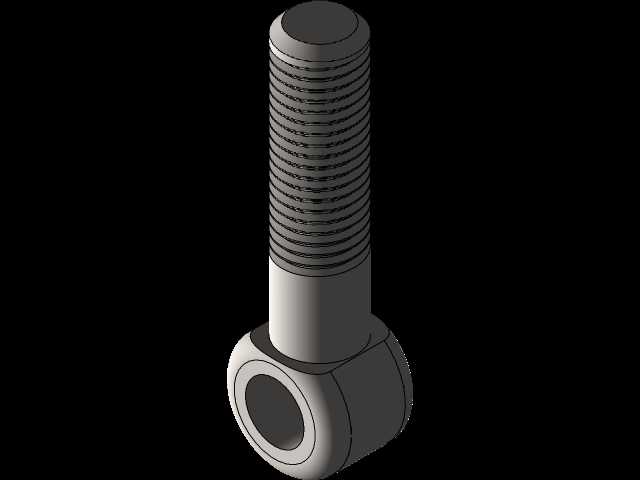

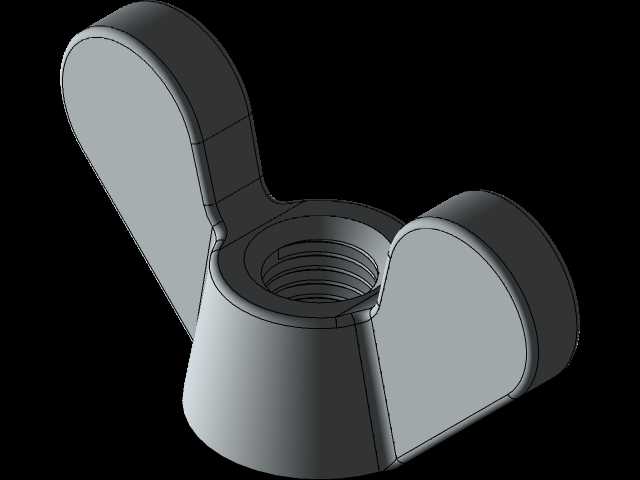

　　这款带快锁拨杆的管夹结构，在设计之初就瞄准了这类需要频繁拆装的管路固定场景，整体采用对开式抱合结构，主体环抱部分适配标准外径的金属或硬质塑料管路，抱合面做了微倒角处理，避免安装时锐边划伤管路外壁，同时在抱合面预留了0.1mm的公差余量，既可以保证抱紧后管路不会出现轴向窜动、周向转动，又不会因为夹紧力过大导致薄壁管路出现形变，影响内部流体的通流截面。快锁机构设置在管夹的侧上方，采用偏心拨杆配合锁扣的结构，拨杆的偏心距经过反复校核，当拨杆扳到锁紧位置时，偏心结构会带动锁扣产生足够的锁紧行程，让上下两个抱合片紧密贴合，不需要额外拧动螺栓，只需要单手扳动拨杆就能完成锁紧或者解锁动作，相比传统双螺栓管夹，拆装效率可以提升70%以上，非常适合需要频繁调整管路位置、拆装传感器的工位。

　　在管夹的侧方预留了传感器安装的接口位，接口处做了定位凸台，安装对应规格的传感器时不需要额外做位置找正，直接将传感器卡入凸台位置，配合快锁拨杆的动作就能同步完成传感器的夹紧固定，传感器的检测端可以直接贴合管路外壁，检测管路内部流体的压力、温度或者流量参数，不需要在管路上额外开孔焊接传感器座，既减少了管路加工的工序，也避免了开孔位置出现泄漏的风险。从安装边界来看，这款管夹的整体外形做了紧凑化设计，抱合管路后，拨杆在解锁状态下的最大外伸尺寸控制在合理范围内，不会和周边的管路、支架产生干涉，拨杆的操作位置做了防滑纹理处理，即使操作人员戴着手套也能顺利完成扳动操作，不会出现打滑的问题。

　　管夹的铰接部位采用销轴连接，销轴两端做了铆压处理，长期使用也不会出现销轴脱出、结构散架的问题，锁扣部位做了加厚处理，反复扳动拨杆产生的交变应力不会导致锁扣出现断裂变形。在实际应用中，这类管夹可以直接固定在标准的铝型材支架上，也可以通过侧方的安装孔固定在设备壁板上，不需要额外制作过渡安装板，适配自动化设备气路、小型液压试验台管路、食品级流体输送管路的固定需求，尤其是在需要临时搭建测试管路、经常调整传感器位置的试验场景下，这种快锁结构的优势会更加明显，不需要携带额外的拆装工具，徒手就能完成管路的装拆和传感器的位置调整，大幅降低现场运维的工作量。设计过程中特意规避了传统快装管夹夹紧力不足的问题，偏心拨杆的锁紧力经过测算，可以满足1.6MPa压力下管路的固定需求，不会因为管路内部流体的压力脉动导致管夹松动、管路移位，抱合片的材质选用具备一定韧性的结构钢，表面做了氧化处理，长期在潮湿或者有少量油污的环境下使用也不会出现锈蚀，适配大多数工业现场的使用环境。
