间歇传动用六槽日内瓦轮结构设计

　　在自动化装配、多工位转台、轻工包装机械的间歇送进工位中，日内瓦轮（槽轮机构）是应用极为广泛的间歇传动构件，相比棘轮机构、不完全齿轮机构，它的传动冲击更小，分度精度更稳定，在中低速间歇分度场景下的维护成本极低。这套日内瓦轮采用六槽径向槽设计，对应驱动销每旋转一周，从动槽轮完成一次60度的分度转位，转位过程中驱动销沿槽壁平滑切入切出，槽轮的锁止弧与驱动盘的凸弧面精准贴合，在非转位阶段完全锁止从动轴，避免工位出现偏移窜动。

　　从实际应用场景来看，这类槽轮常配套在多工位转盘式装配设备上，比如小五金件的压装工位、日化产品的灌装旋盖转台、胶片式间歇送料机构，不需要额外的制动定位组件，仅靠机构本身的锁止弧就能实现稳定的工位停留，相比凸轮分度器成本更低，结构更简单，适合节拍固定、工位数量为6的分度场景。设计时首先要确定中心距参数，驱动销的回转半径与槽轮的径向槽长度严格匹配，避免驱动销进入和退出槽口时出现刚性碰撞，槽口处做了微小的圆角过渡，减少接触应力集中，延长构件的使用寿命。

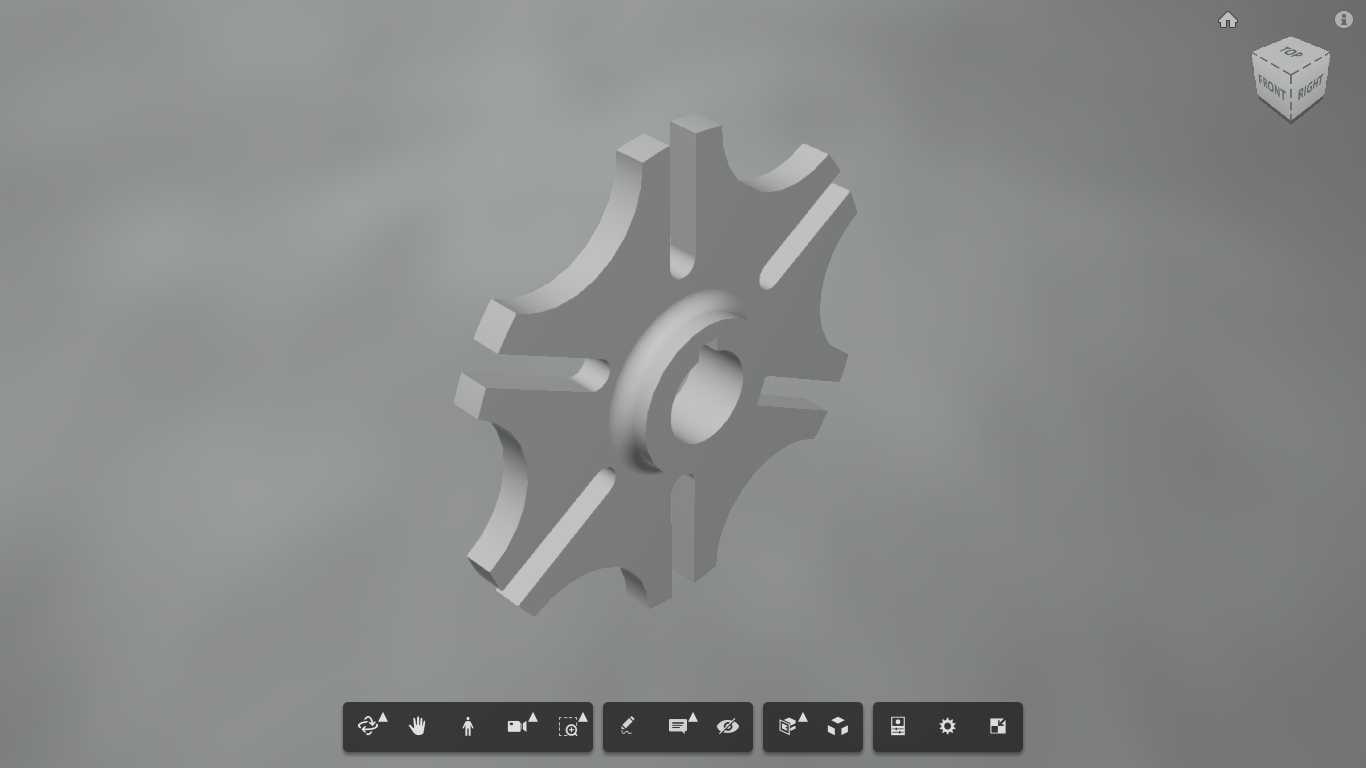

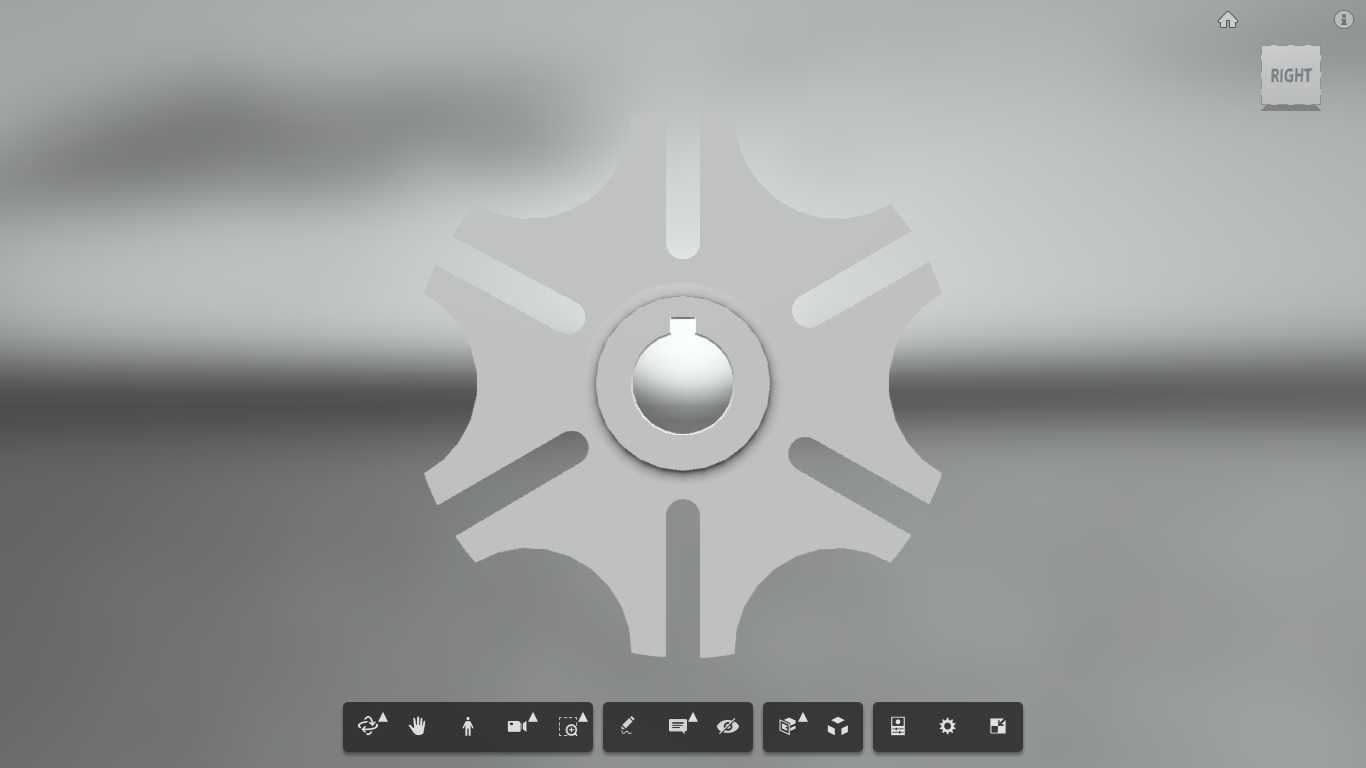

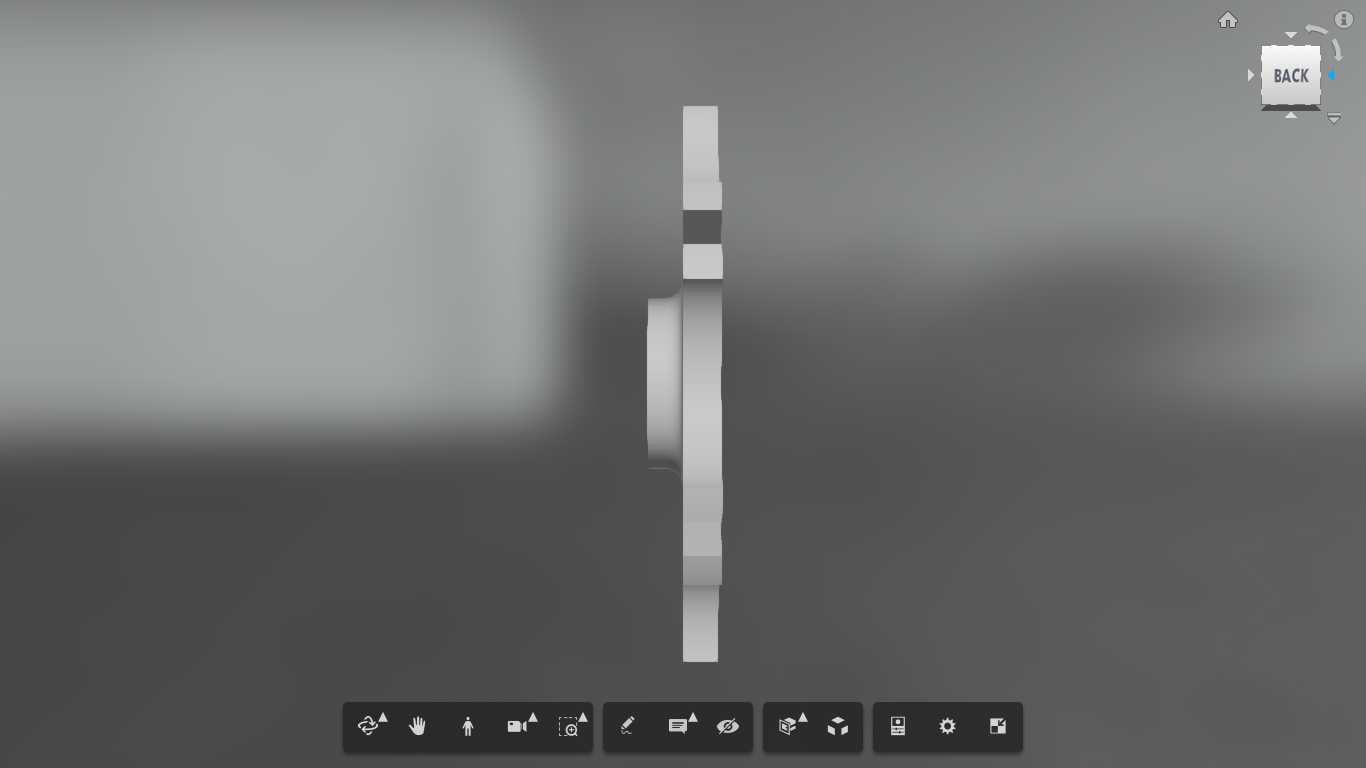

　　从结构特性来看，该日内瓦轮的轮体采用辐条式结构，六个径向槽均匀分布在轮缘位置，中心设置带键槽的安装孔，可直接与输出轴通过平键连接传递扭矩，轮毂部分做了加厚处理，提升轴孔配合的接触面积，避免频繁启停过程中出现键槽压溃的问题。轮体的六个凸爪侧面为锁止弧面，加工时需要保证弧面的同轴度，与驱动盘的锁止凸弧间隙控制在0.02-0.05mm之间，间隙过大会导致停位时出现晃动，间隙过小则会出现锁止面卡滞，加剧磨损。

　　设计思路上优先考虑传动的平稳性，驱动销进入槽口的瞬时速度方向与槽的中心线方向重合，消除槽轮启动瞬间的柔性冲击，槽的深度根据驱动销的回转行程确定，保证驱动销在整个转位过程中不与槽底发生硬接触，同时槽宽与驱动销的直径采用H7/g6的间隙配合，既保证传动灵活，又不会出现过大的回程间隙。安装边界上，轮体的最大外圆直径需要根据设备的内部安装空间确定，中心安装孔的孔径适配常用的20mm、25mm直径输出轴，键槽尺寸符合GB/T 1096的普通平键标准，不需要额外定制连接件就能完成装配。

　　在实际选型使用时，这类六槽日内瓦轮适合输入转速不超过100rpm的间歇传动场景，转速过高会导致槽轮启停阶段的惯性冲击增大，加速槽面和驱动销的磨损，因此在高速分度场景下不建议使用，但在中低速、固定节拍的多工位设备中，它的结构可靠性远高于其他复杂间歇机构，不需要复杂的控制系统，纯机械结构就能实现稳定的分度动作，对使用环境的要求更低，在粉尘、轻度油污的车间环境下也能长期稳定运行。轮体的材料通常选用45号钢调质处理，槽面和锁止弧面做高频淬火，硬度达到HRC40-45，提升耐磨性能，驱动销则选用轴承钢制作，表面磨削处理，降低传动过程中的摩擦阻力。

　　从装配调试的角度来说，安装时需要保证驱动盘与槽轮的轴线平行度误差不超过0.01mm/100mm，两轴的中心距误差控制在±0.03mm以内，否则会出现驱动销卡滞、锁止面贴合不良的问题，调试时手动盘车检查整个转位循环，确认驱动销进出槽口无卡顿，锁止阶段槽轮无窜动，再进行空载试运行，逐步提升输入转速至工作节拍，检查运行过程中的噪音和振动情况，若出现异常冲击需要重新调整中心距或者检查槽面、驱动销的加工精度。这类结构的维护也十分简便，定期在槽面和驱动销位置涂抹润滑脂，检查锁止弧面的磨损情况，当间隙超过0.1mm时及时更换磨损件即可，不需要复杂的维护操作，适合量产型自动化设备的长期使用。
