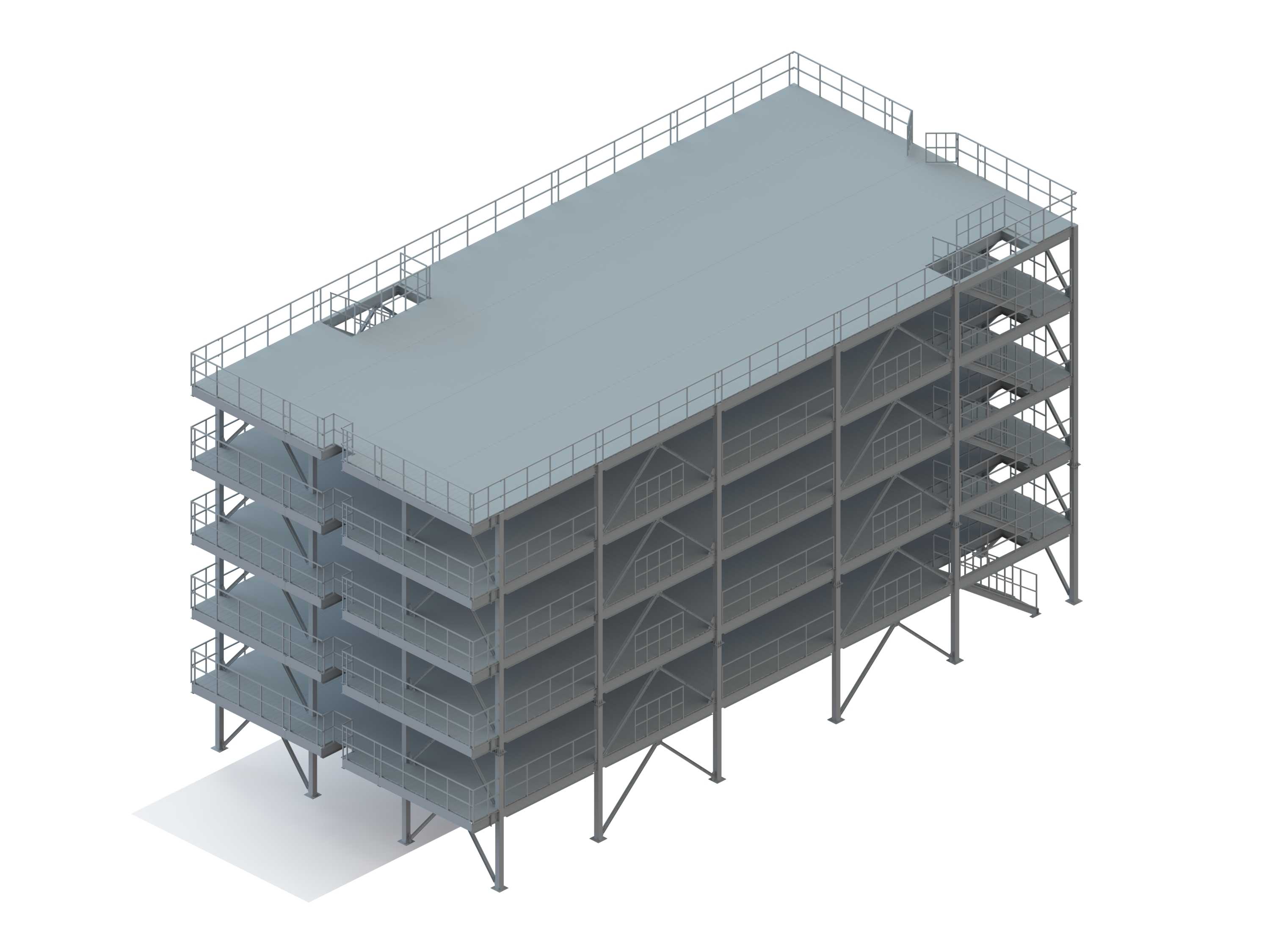

五层钢结构夹层工业作业平台结构设计

　　在工业厂区改扩建、车间空间竖向扩容的场景中，多层钢结构夹层是提升场地利用率的核心结构载体，这类结构不需要对原有建筑主体做大规模拆改，依托原有厂房的梁柱承载基础做附加搭建，能在有限的占地范围内拓展出数倍的作业、仓储或设备布设空间，在轻工制造车间、仓储物流中转区、设备组装工段都有极高的应用频次。这套五层夹层的结构设计，从现场落地的实际需求出发，首先明确了各层的荷载适配边界：最顶层为平整的大跨度无遮挡平台面，预留了大型设备摆放、物料临时周转的开阔区域，平台边缘全程设置1.2米高的标准化防护栏杆，栏杆立杆间距控制在1米以内，横杆设置上下两道，完全符合工业作业平台的安全防护规范，避免高处坠物或人员跌落风险。

　　结构的竖向支撑采用等截面H型钢立柱，立柱底部通过地脚锚栓与原有地面的混凝土承重基础做刚性连接，相邻立柱之间设置交叉斜撑做侧向加固，抵消多层结构在人员走动、设备运行时产生的水平方向晃动力，保证整体结构的抗侧移刚度满足长期使用要求。各层平台的承载面采用花纹钢板铺设，钢板下方通过横向次梁与纵向主梁做焊接连接，次梁间距根据各层设计荷载做差异化排布，承载要求高的楼层次梁间距适当缩小，避免钢板在长期荷载下出现下挠变形。

　　结构侧面设置了贯通五层的外置钢梯，钢梯踏步采用防滑花纹钢板弯折成型，踏步高度控制在18厘米以内，梯段宽度满足两人侧身通行的需求，每个梯段的转角处都设置了休息平台，方便人员上下楼中途停留，同时梯段两侧同样加装防护栏杆与挡脚板，防止搬运物料时物件滑落。在设计过程中，特意规避了传统多层钢平台常见的应力集中问题：所有梁柱连接节点都采用加劲肋做补强处理，焊缝位置根据受力大小做不同等级的焊脚尺寸设计，受拉区域的焊缝做满焊处理，非主要受力区域的连接焊缝可采用间断焊减少焊接变形。结构的整体安装边界充分考虑了现有厂房的净空限制，每层的层高根据使用需求做了合理分配，下部楼层适当提高净空以满足 taller 设备的摆放需求，上部楼层层高适配人员作业与轻型物料存储的需求，整体结构的外轮廓尺寸与原有厂房的柱网间距做了精准匹配，不需要额外破坏原有厂房的地面与墙面结构，所有构件都可以在工厂预制完成后运输到现场做螺栓拼接与少量焊接固定，大幅缩短现场施工的周期，减少对厂区现有生产作业的干扰。

　　从结构的受力逻辑来看，这套夹层的荷载传递路径非常清晰：平台面的活荷载与恒荷载先通过铺板传递到次梁，再由次梁传递到纵向主梁，主梁将荷载汇总后传递到竖向立柱，最终通过立柱将所有荷载传导到地面的承重基础上，整个传力路径没有冗余的受力环节，既保证了结构的承载安全，又尽可能减少了钢材的用量，控制整体结构的自重，降低对原有建筑基础的承载压力。在细节处理上，平台的局部区域预留了设备吊装的开口，开口边缘做了加强圈梁处理，平时可采用盖板封盖保证通行安全，需要吊装设备时移除盖板即可实现不同楼层之间的设备垂直转运，不需要额外搭建临时吊装架。所有钢结构构件的表面都预留了防腐涂装的工艺余量，出厂前可做抛丸除锈后喷涂防锈底漆与面漆，适配车间内可能存在的潮湿、轻微腐蚀的使用环境，延长结构的整体使用寿命。
