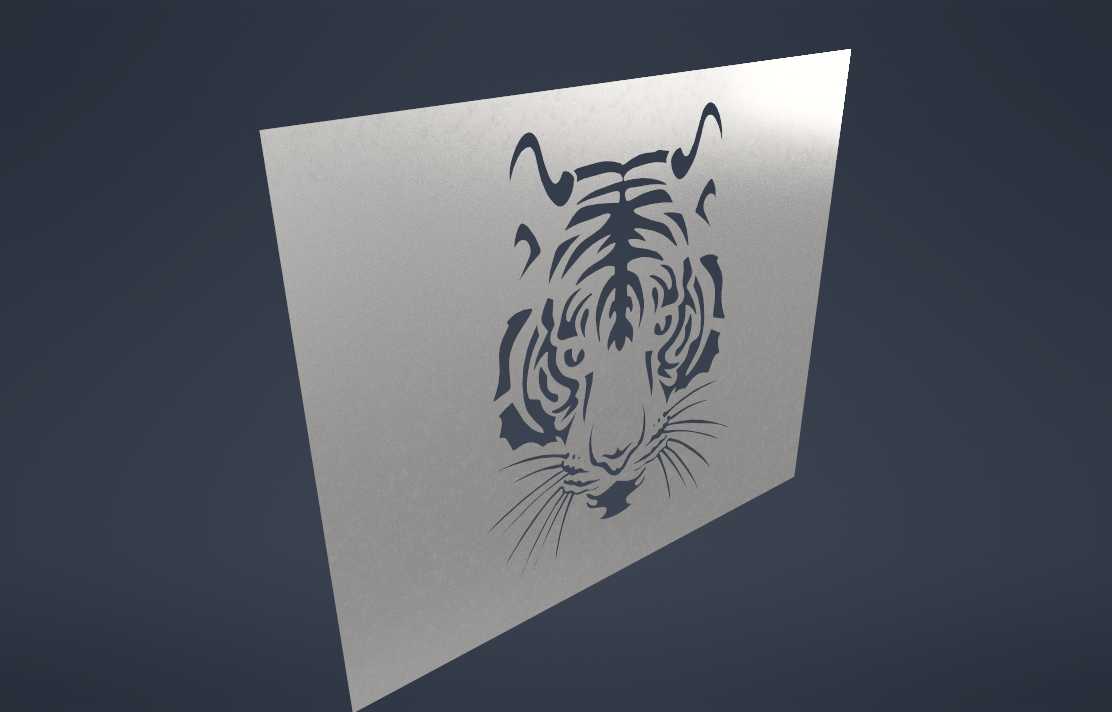

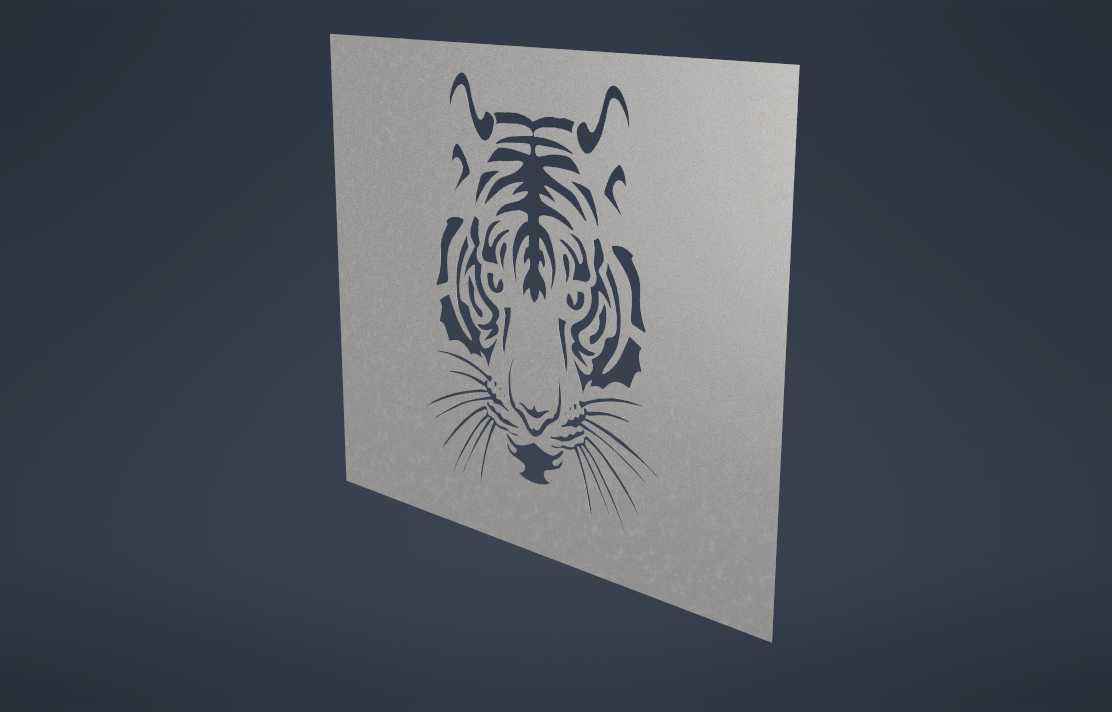

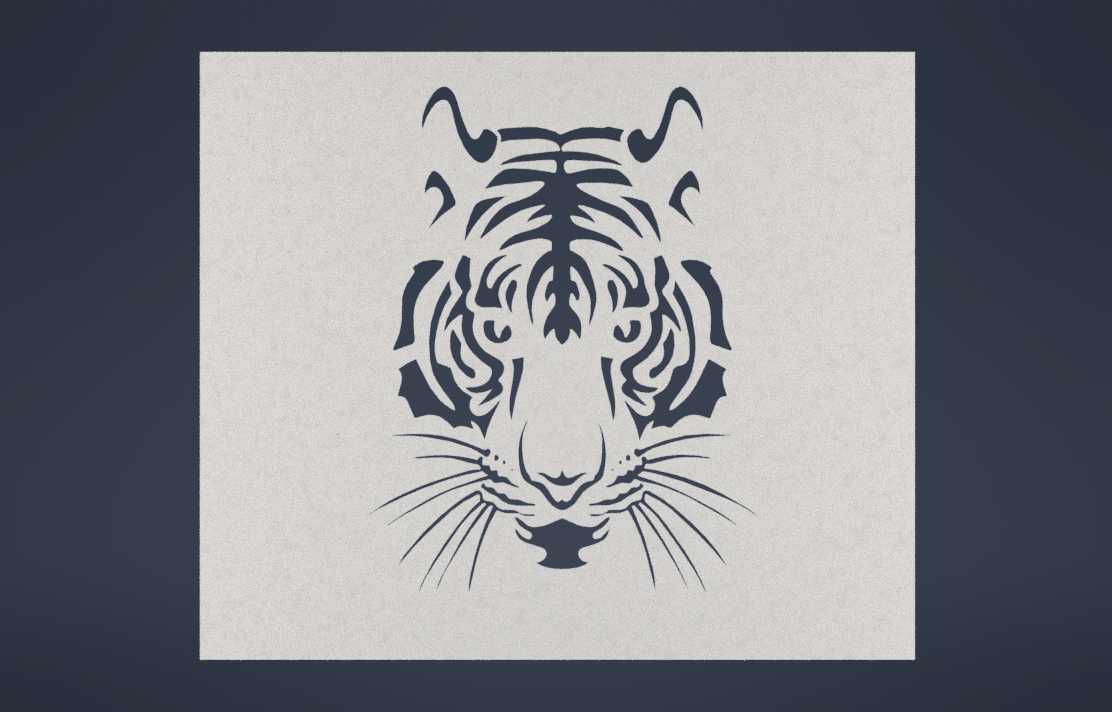

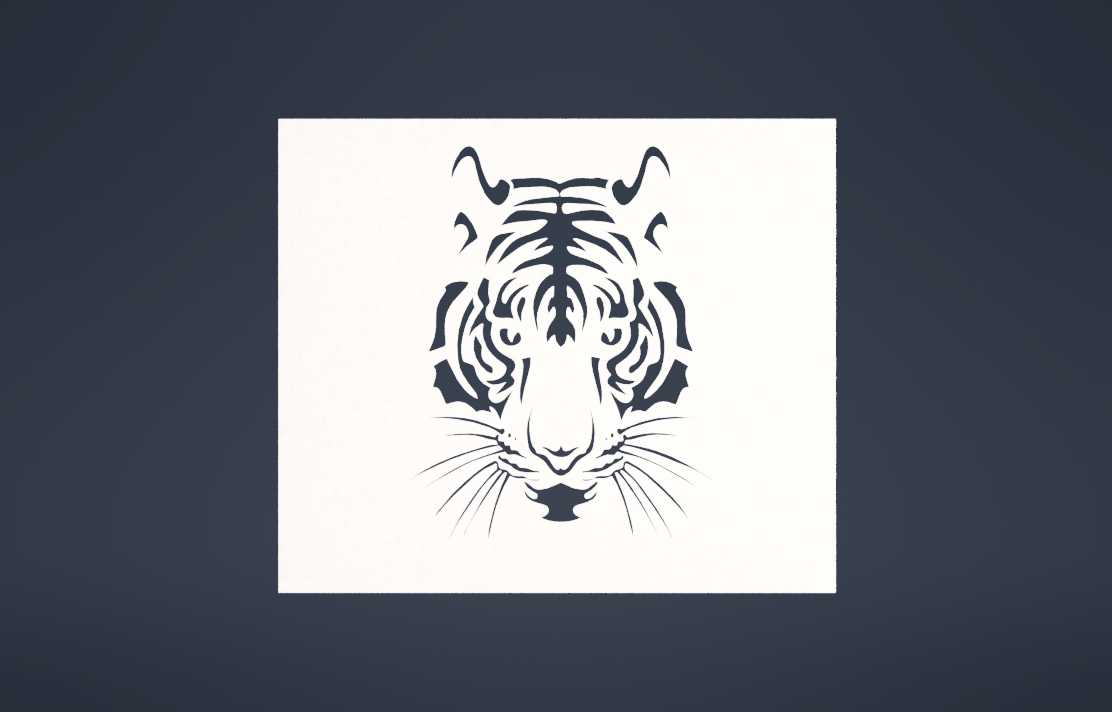

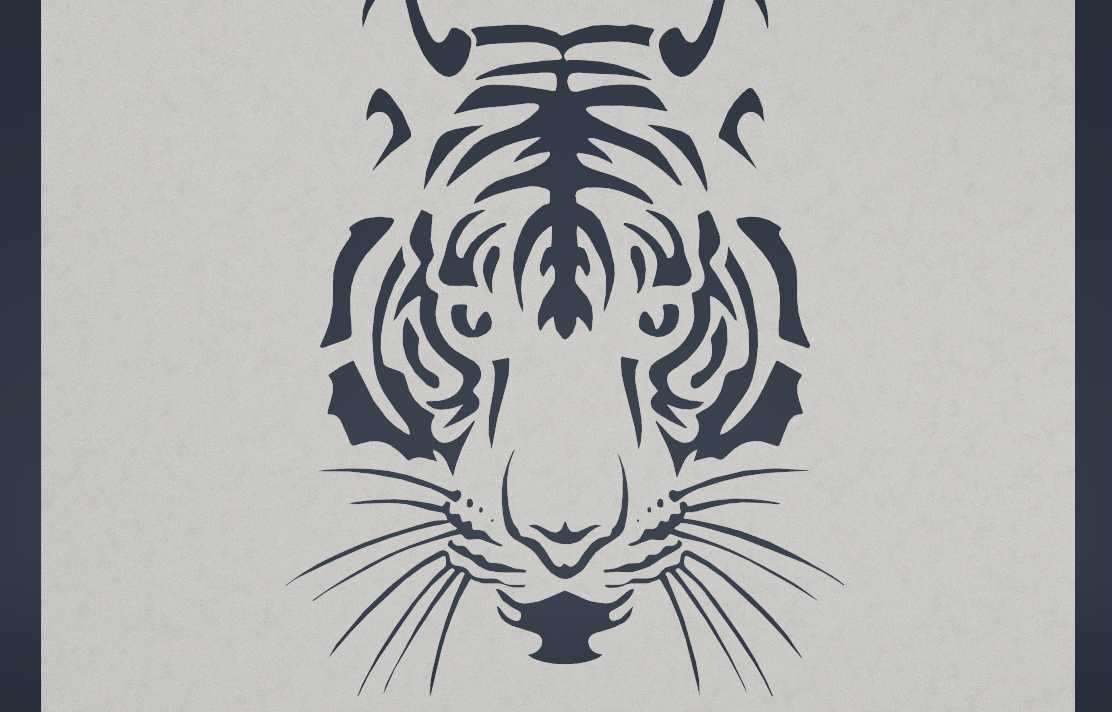

2000mm幅面对称式钣金老虎纹样设计

　　这款对称式虎纹钣金造型，核心应用场景覆盖工业设备外观装饰、商业空间金属隔断、户外景观标识面板、定制化钣金文创构件等领域，在车间设备防护门装饰、主题场馆墙面金属饰片、特色餐饮空间金属隔断、户外导视系统雕花面板等场景中，既可以承担基础的板材遮挡、防护功能，也能通过辨识度极高的虎纹造型传递特定的视觉风格，适配需要硬朗、有记忆点视觉元素的金属装饰需求。从实际用途来看，该纹样采用纯线条镂空/蚀刻的成型逻辑，可直接适配激光切割、等离子切割、数控冲压等主流钣金加工工艺，加工完成的构件可直接通过焊接、螺栓连接、结构胶粘接等方式固定在对应基材上，不需要额外做复杂的曲面成型处理，对加工设备的要求门槛较低，常规钣金加工车间即可完成成品制作。

　　设计思路上，整体采用完全中心对称的构图逻辑，以虎面正视图为核心造型基底，将老虎面部的条纹、五官、胡须等特征做几何化提炼，剔除了写实虎纹中细碎、不规则的毛发纹理，所有线条均做连续化、顺滑化处理，避免出现锐角过小、线条间距过窄的结构，防止加工过程中出现板材烧边、冲压断刀、成型后构件应力集中易变形的问题。纹样的线条宽度根据所在位置做差异化设置，虎面轮廓、主条纹部分线条宽度统一设置为8mm，保证该部分结构在2mm-5mm厚度的冷轧板、不锈钢板、铝板上加工后有足够的结构强度，不会在运输、安装过程中出现弯折变形；胡须、面部细节纹理部分线条宽度设置为4mm，在保证细节辨识度的同时，也满足常规激光切割的最小加工缝宽要求，不会出现切不透、细节脱落的问题。

　　外形尺寸上，整体纹样外轮廓为2000mm*2000mm的正方形边界，安装边界可根据实际使用场景灵活调整：如果作为整面装饰面板使用，可直接在板材四周预留20mm宽的安装边，按照400mm的间距打直径8mm的安装孔，直接通过膨胀螺栓固定在墙面或钢架基础上；如果作为隔断窗花使用，可将纹样嵌入对应尺寸的金属方管框架内，框架与纹样接触位置采用段焊固定，焊后打磨焊点做表面处理即可；如果作为设备外观饰片使用，可根据设备门板的实际尺寸对纹样做等比例缩放，缩放过程中注意保持最小线条宽度不小于加工设备的最小切割缝宽，避免细节丢失。结构细节上，所有纹样的转角位置均做R2-R5的圆角过渡，没有尖锐的直角结构，一方面可以降低加工过程中应力集中导致的板材变形概率，另一方面也能避免安装、使用过程中尖锐边角划伤操作人员，符合工业构件的安全设计要求。纹样的镂空占比控制在45%左右，既保证了视觉上的通透感，作为隔断使用时不会完全遮挡视线，也保留了足够的板材连接强度，整板加工完成后不需要额外加加强筋即可满足2m幅面的结构刚度要求，在常规风压、日常触碰的使用场景下不会出现明显的形变。

　　实际建模过程中，所有线条均采用闭合轮廓绘制，可直接导入切割编程软件生成加工代码，不需要二次修补轮廓，同时预留了表面处理的工艺余量，不管是做喷塑、喷漆、电镀还是拉丝、抛光处理，都不会因为尺寸公差导致安装错位。针对不同的使用场景，该纹样还可以做灵活的结构拓展：如果需要做发光装饰效果，可在纹样背后加装亚克力导光板与LED光源，虎纹的镂空部分可均匀透出光线，形成独特的视觉效果；如果需要做高强度防护使用，可在纹样背后加装钢丝网或透明亚克力板，在保留纹样视觉效果的同时提升整体的防护性能，避免镂空区域掉落杂物或人员误触。
