300立方米立式常压储油罐体结构设计

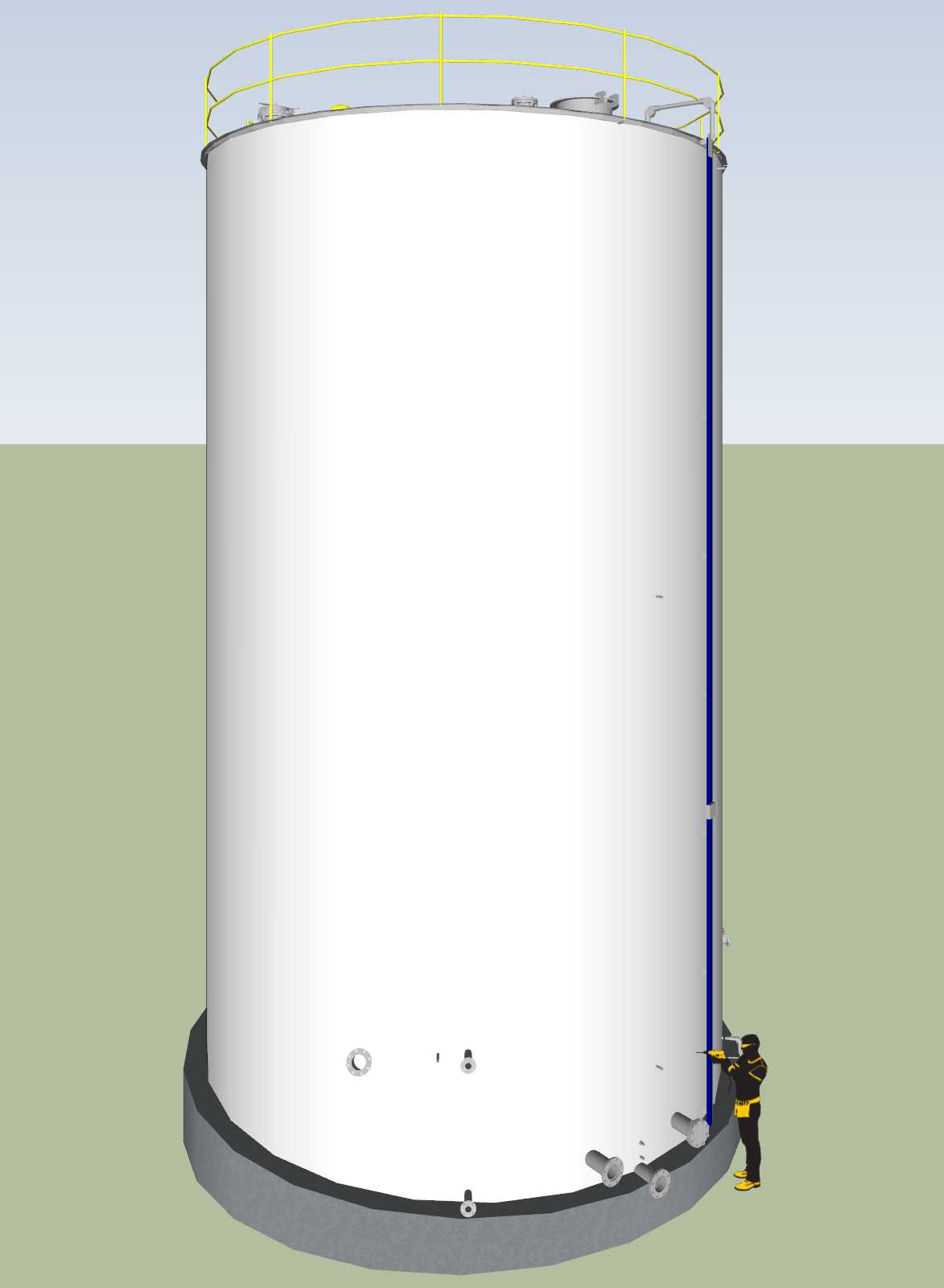

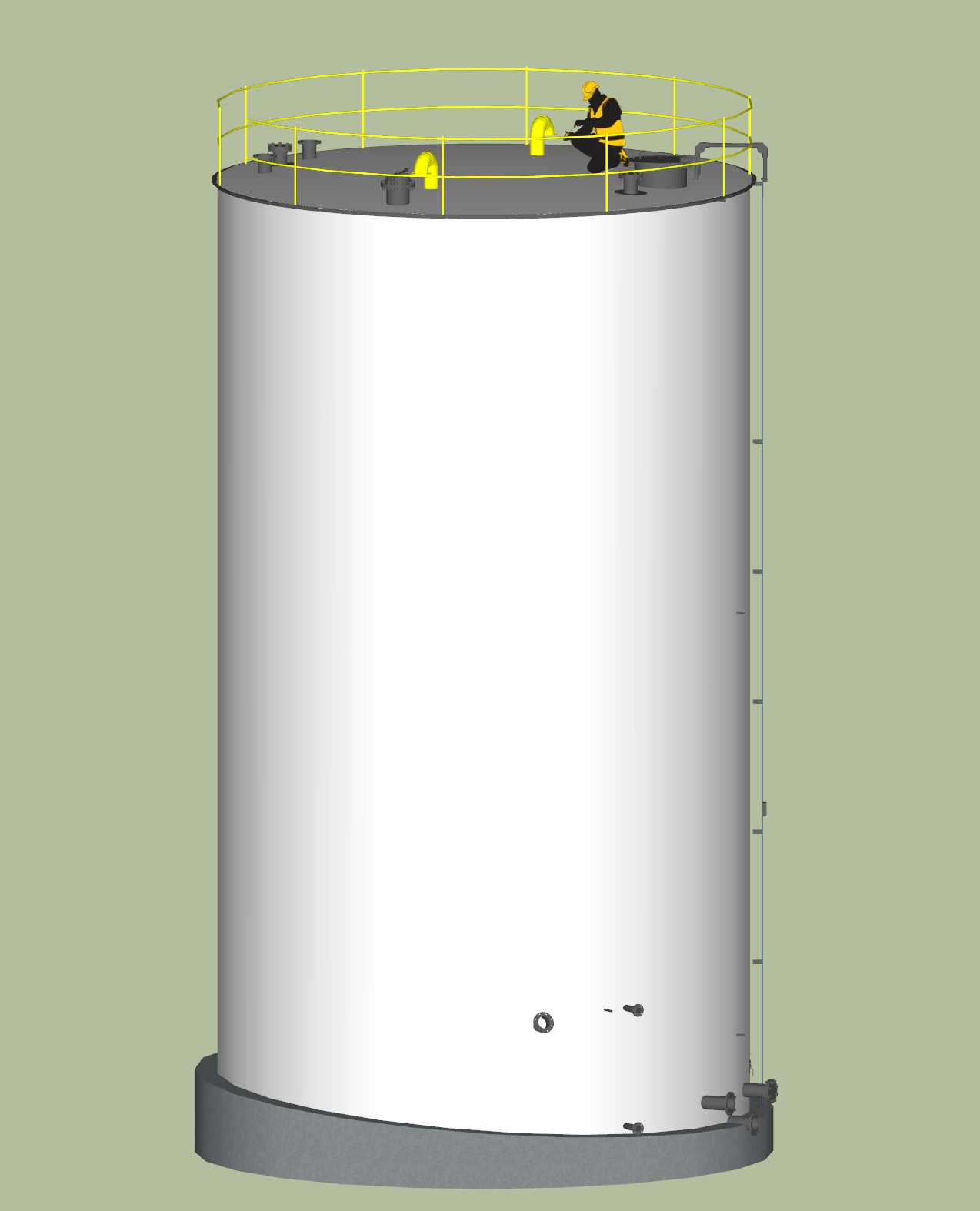

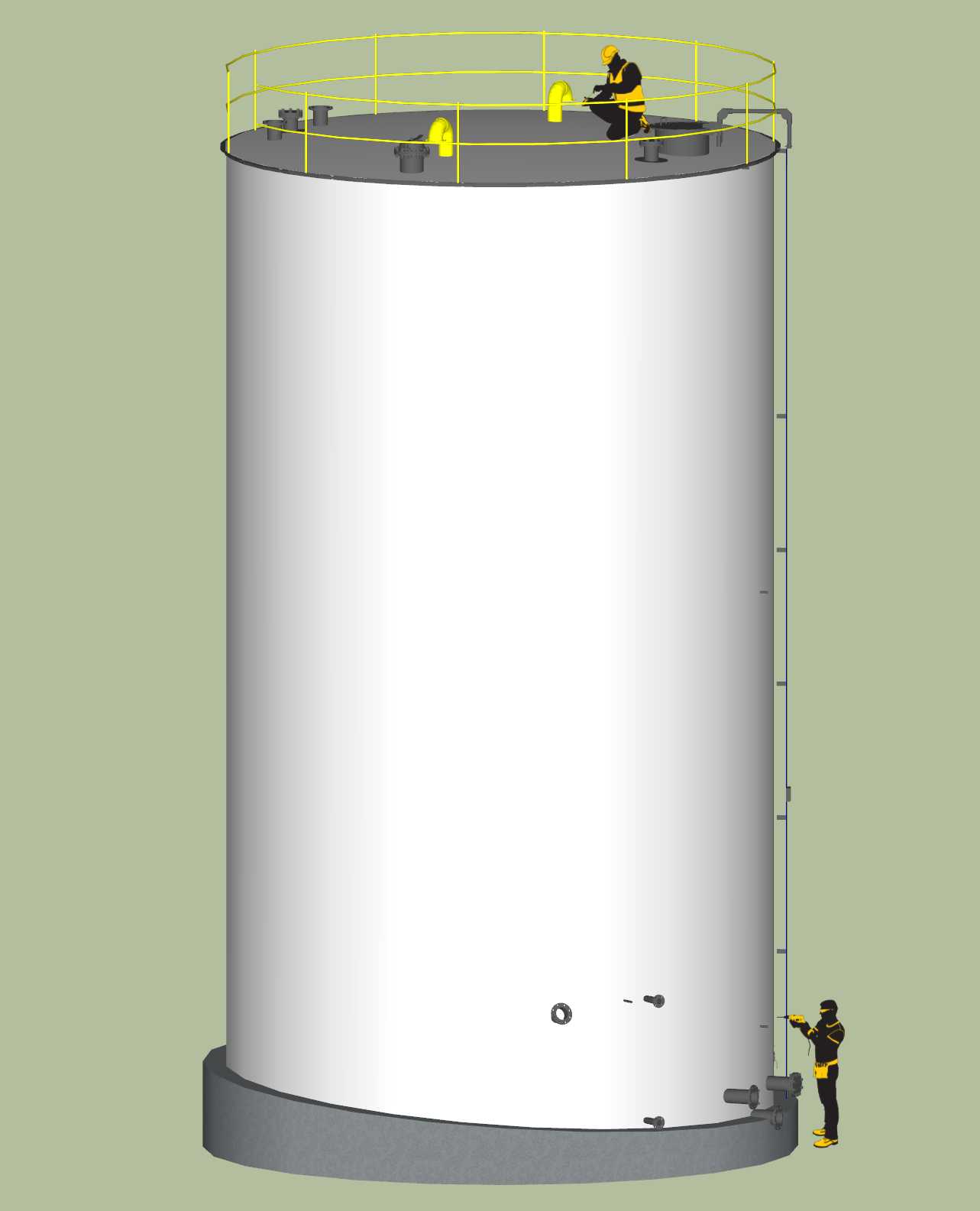

　　在石油炼化、油品中转、化工原料仓储等常压储液场景中，立式圆柱形储罐是应用占比最高的静设备类型，本次呈现的300立方米常压储油罐体，完全围绕常压工况下的长期储液需求完成结构设计，适配燃料油、成品油、低腐蚀性化工液体的常温储存作业。从安装边界来看，该罐体采用平底立式结构，基础适配常规钢筋混凝土环梁基础，罐底边缘做圆弧过渡处理，避免应力集中导致的焊缝开裂，罐体总高度与直径比例经过载荷校核，满液状态下的抗风载、抗震等级满足多数内陆仓储区域的土建规范要求，罐壁人孔、接管法兰的标高设置充分考虑现场操作的可达性，无需额外搭设过高操作平台即可完成日常巡检与阀门操作。

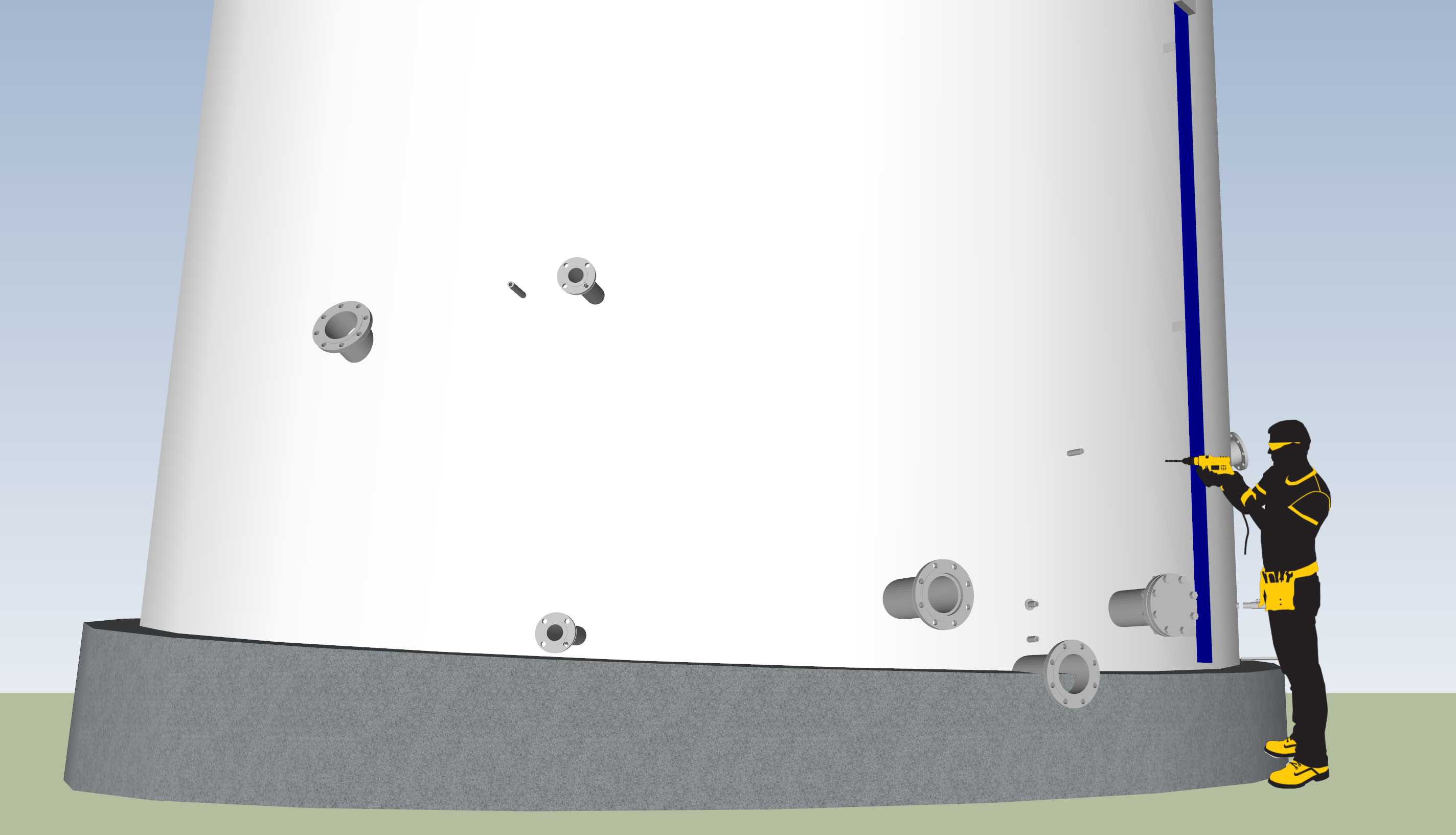

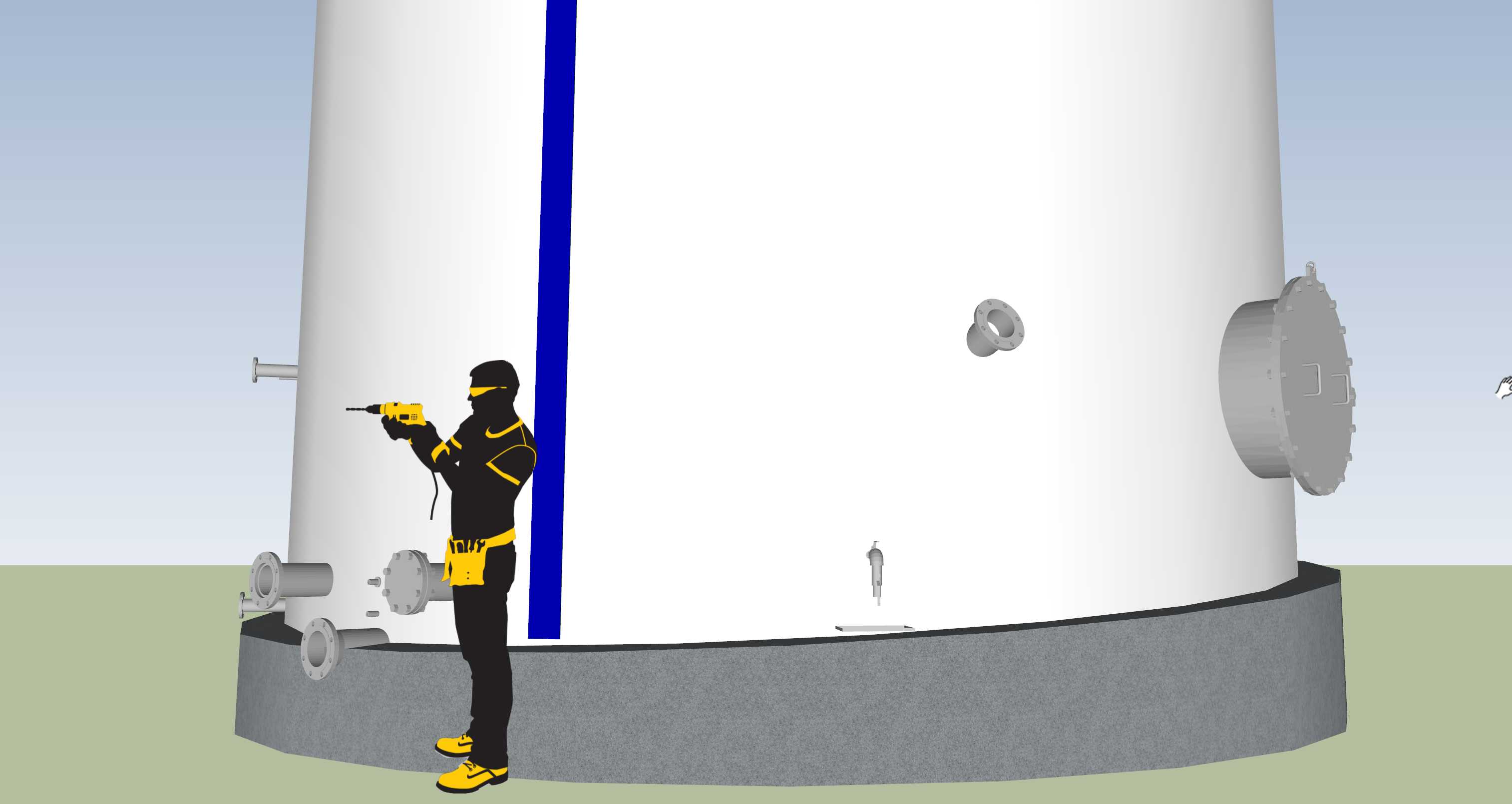

　　从功能配置来看，罐体侧壁预留多组标准法兰接口，分别对应进料、出料、排污、液位检测、温度监测的安装需求，所有接管法兰的压力等级匹配常压工况的密封要求，法兰密封面采用突面形式，适配耐油橡胶垫片即可满足无渗漏要求。罐体内部配置蛇形加热盘管，针对高凝点油品的冬季储存需求，可通入蒸汽或热媒维持罐内介质温度，避免油品凝固导致的出料不畅；罐内设置的搅拌组件可定期对存储介质进行匀质搅拌，防止重质组分沉积在罐底形成油泥，减少清罐作业频次。配套的液位、压力、温度传感器接口均采用标准法兰连接，可直接适配现场常规仪表的安装需求，无需额外进行接口改造。

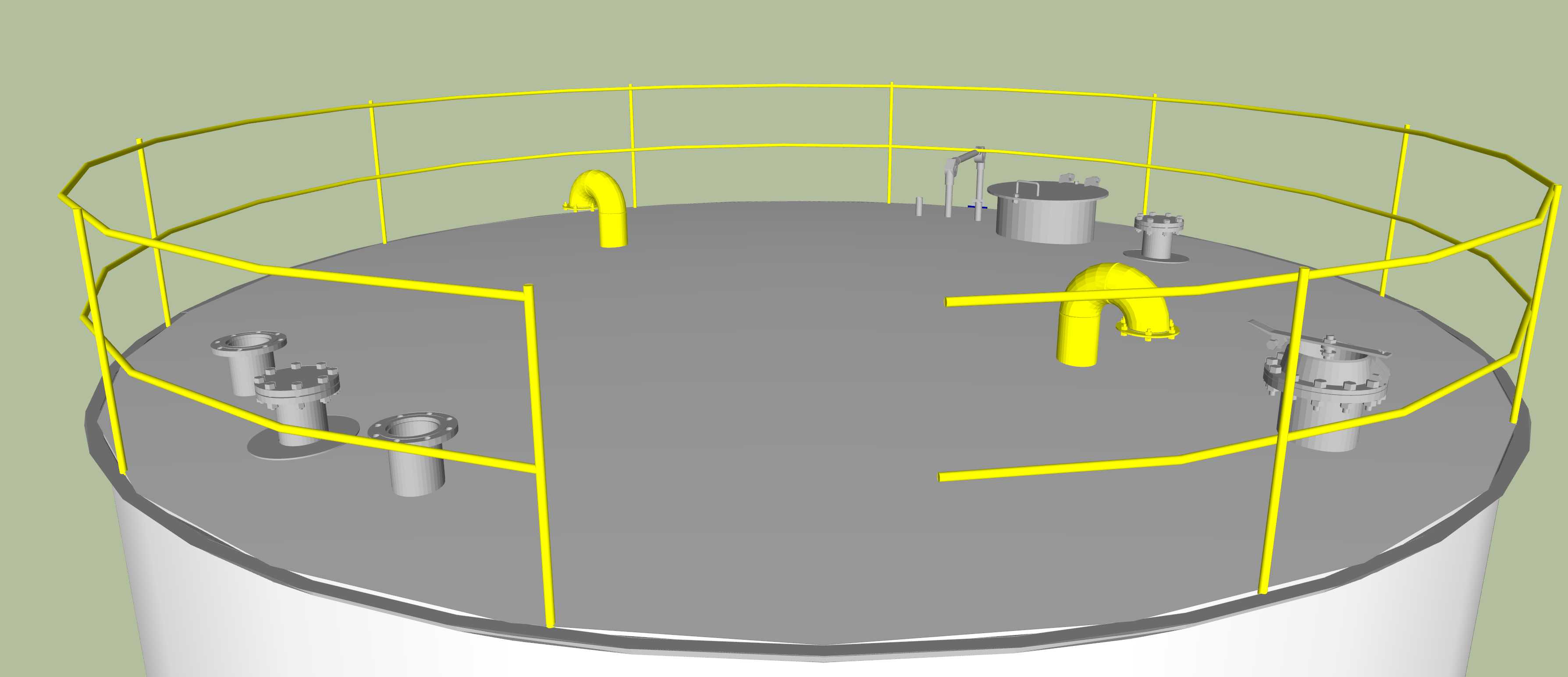

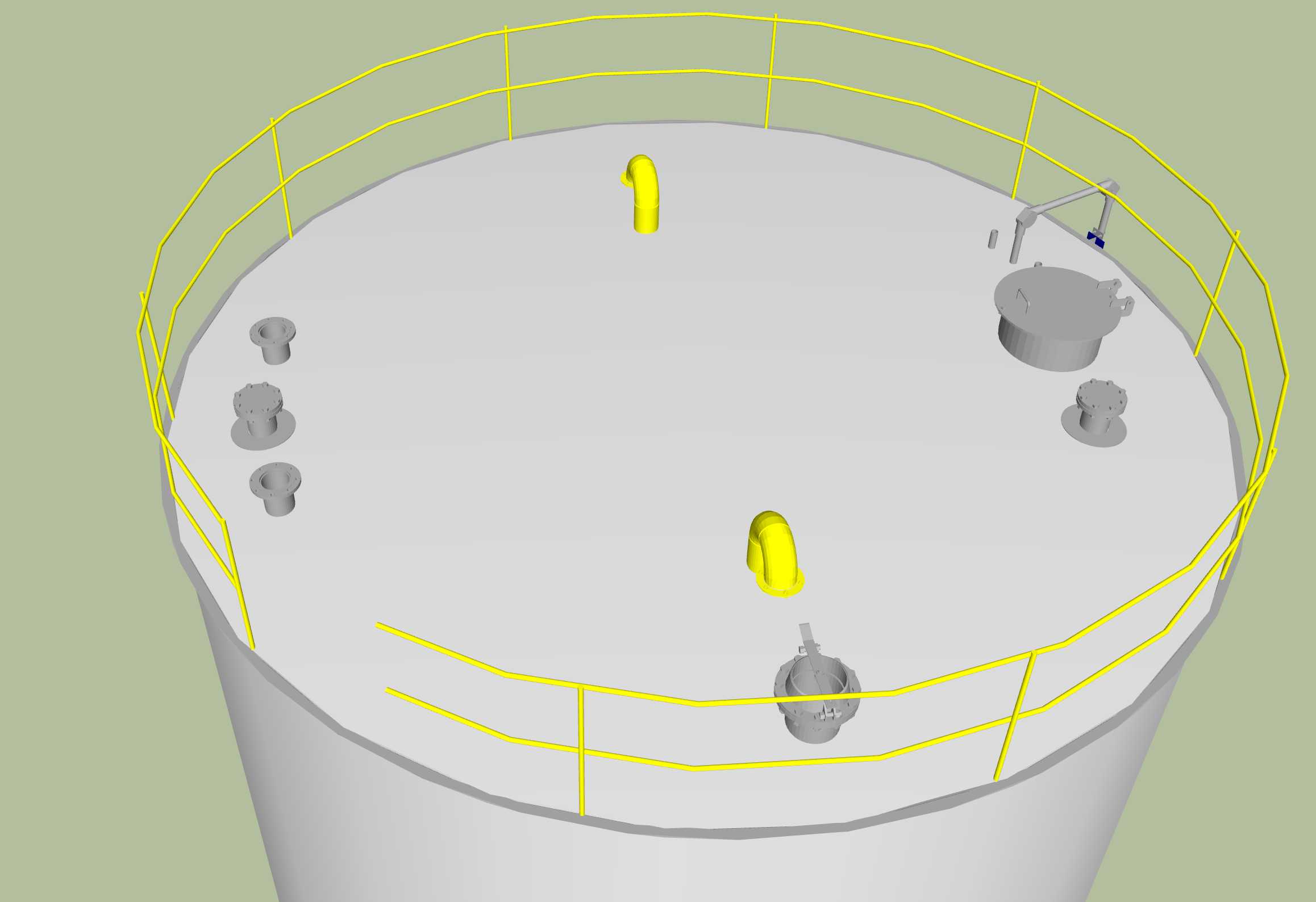

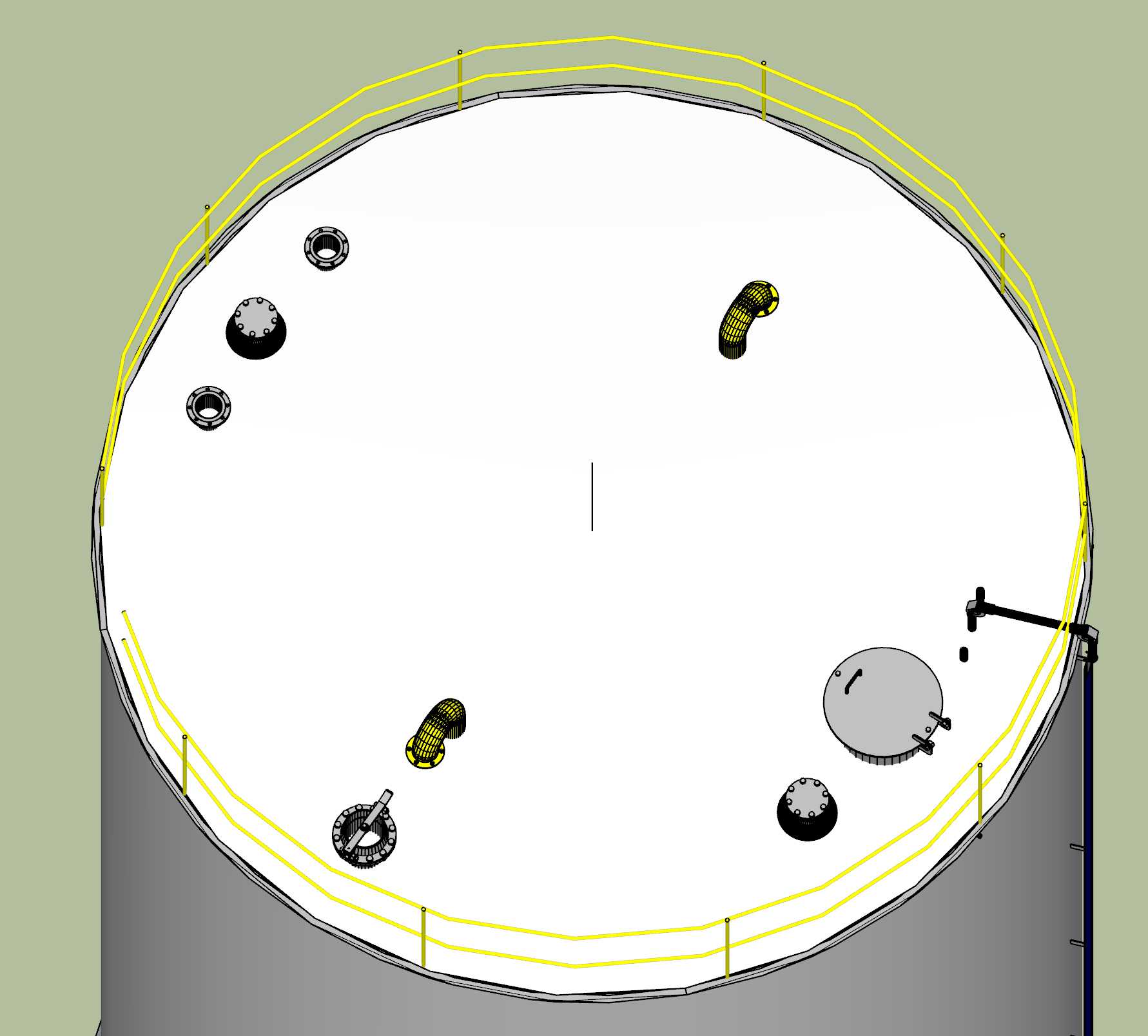

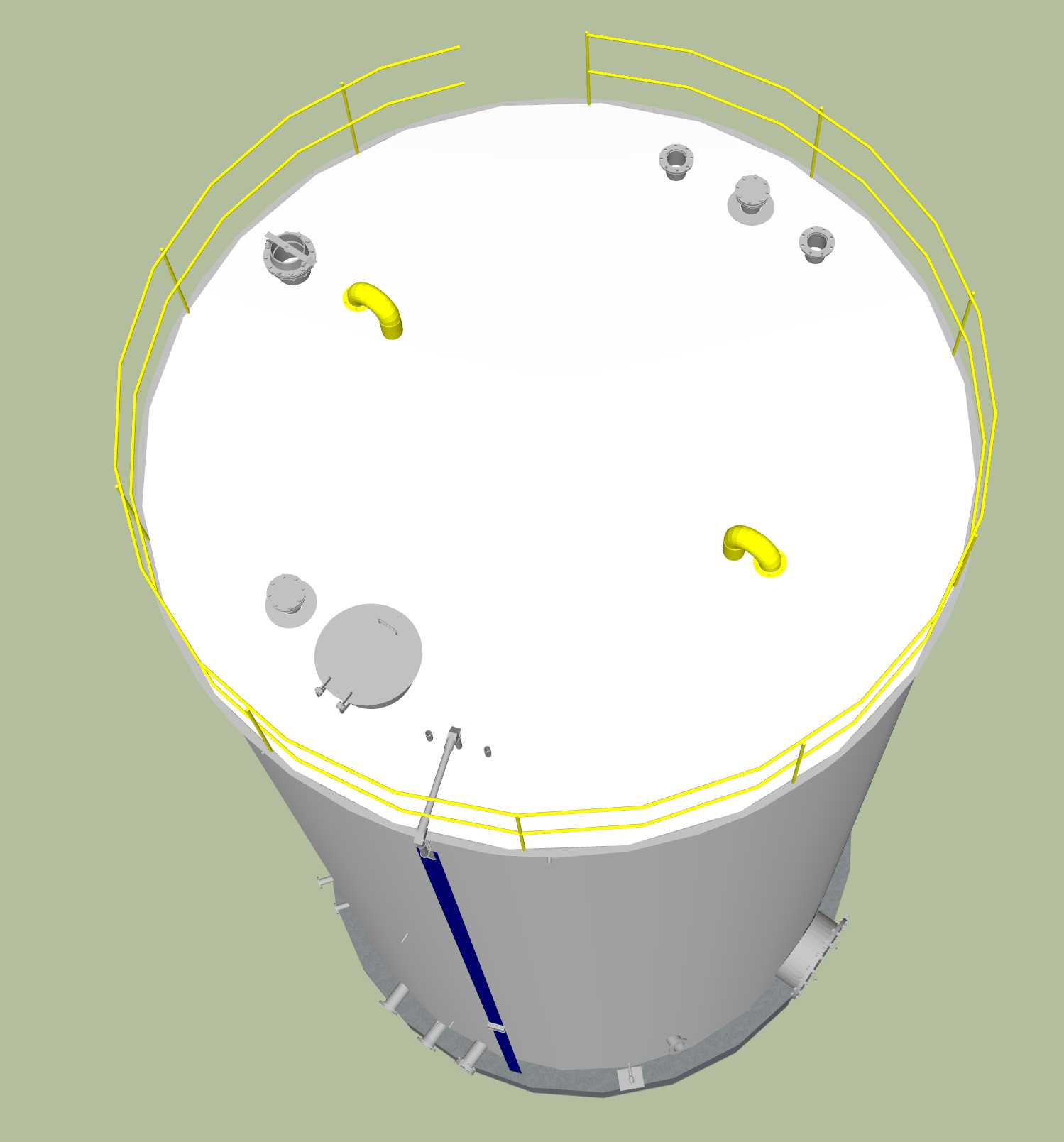

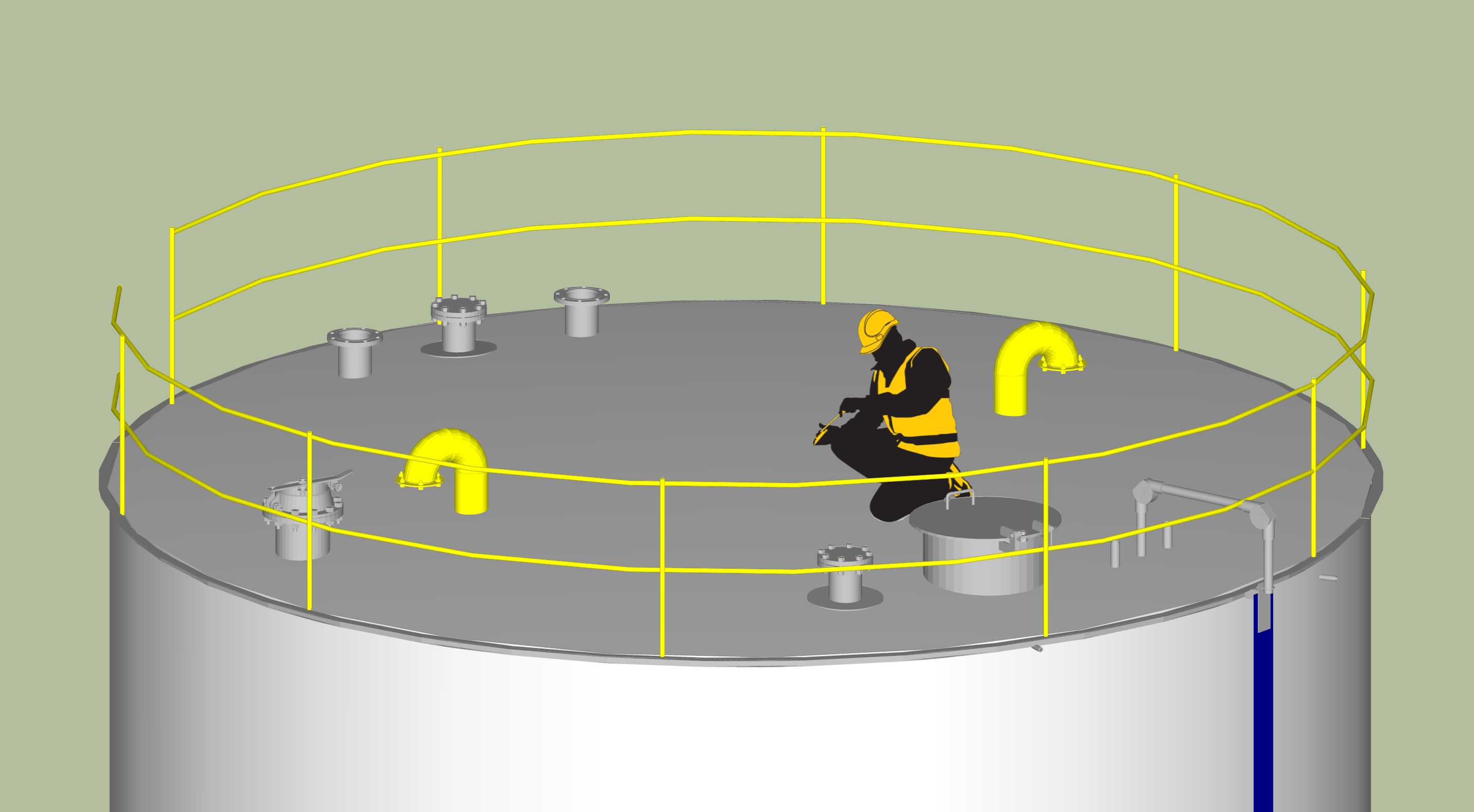

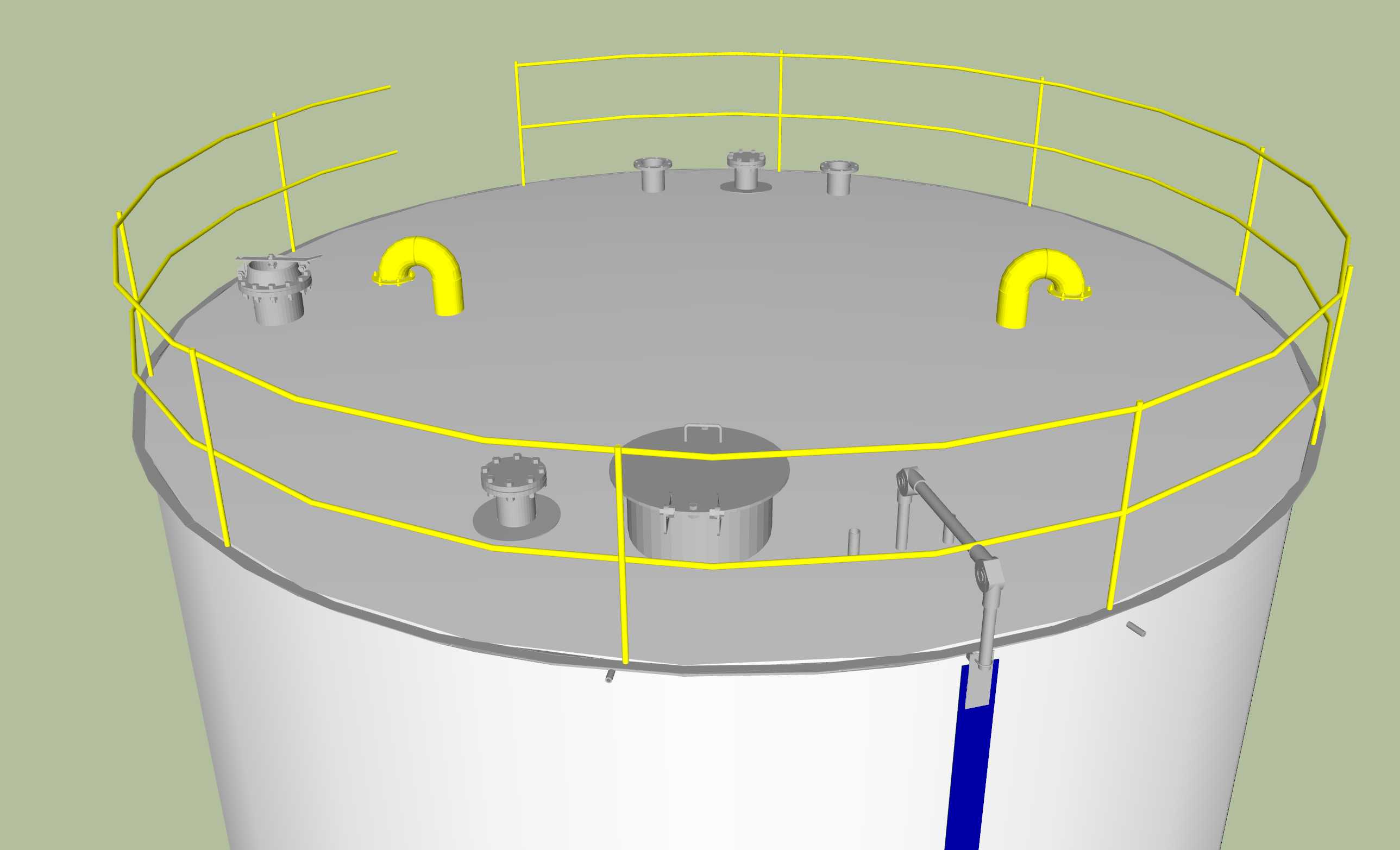

　　设计过程中，罐壁厚度根据储液高度做梯度计算，下部罐壁承受的液柱压力更高，对应板材厚度做加厚处理，上部罐壁厚度适当减薄，在满足结构强度要求的前提下控制整体制造成本，罐壁焊缝采用双面焊工艺，所有焊接位置预留无损检测的操作空间，方便制造过程中的焊缝质量检测。罐顶采用自支撑式锥顶结构，无需内部设置额外支撑立柱，最大化罐内有效存储容积，罐顶设置呼吸阀接口，平衡罐内压力，避免进料、出料过程中罐内出现超压或真空状态导致罐体变形。

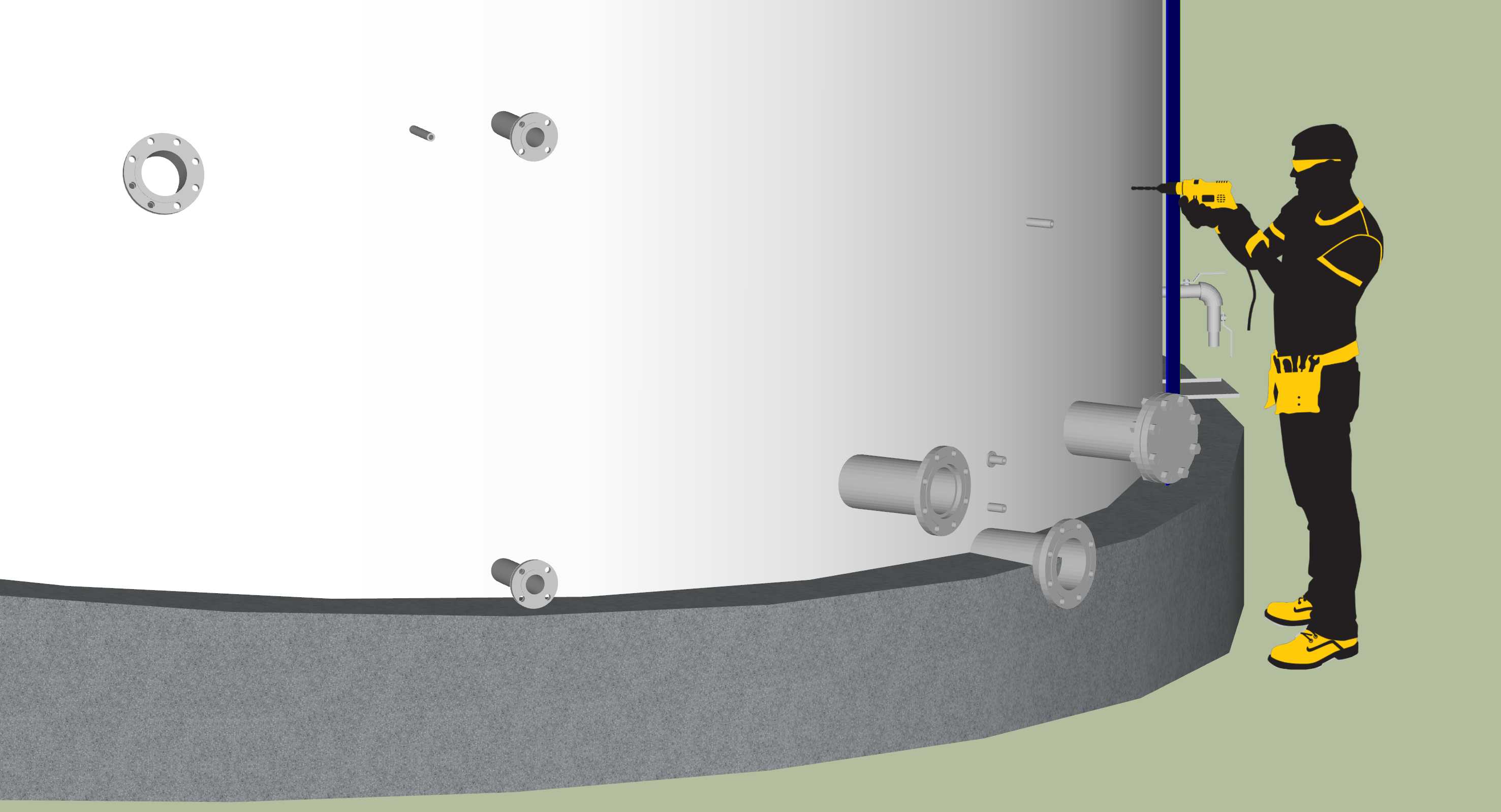

　　从现场安装适配性来看，罐体所有外置附件均采用螺栓连接或法兰连接形式，罐体主体可在工厂完成预制分段后运输至现场进行组焊，附件可在现场完成装配，降低长途运输的超限风险。罐底排污口设置在罐底最低位置，配合罐底的找坡设计，可在清罐作业时完全排空罐内残液，减少介质残留。罐体外部的操作平台支架、爬梯连接点均在罐体预制阶段完成焊接预留，现场无需在罐壁上额外动火焊接，减少对罐体防腐层的破坏。

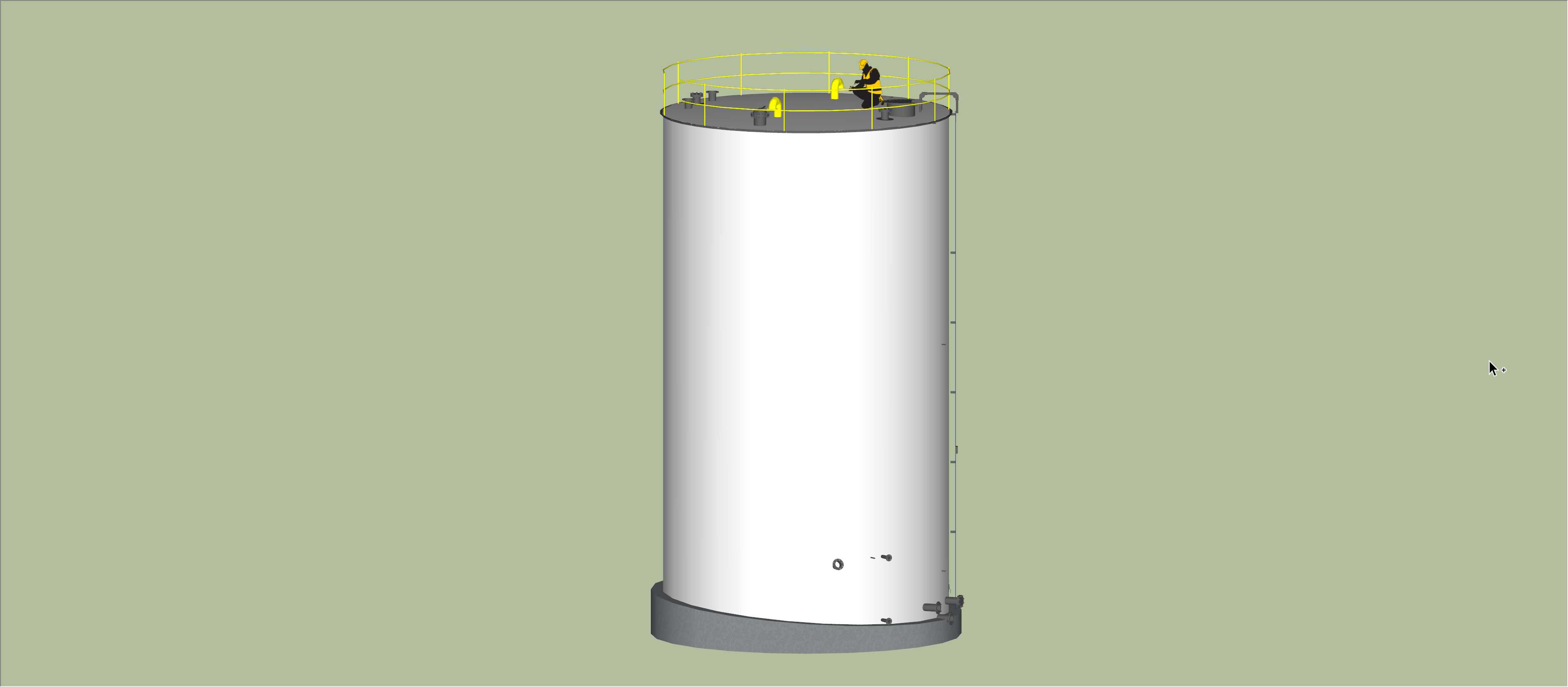

　　这类常压储罐的三维建模过程中，需要重点核对各接管的方位、标高与工艺流程图的匹配度，避免出现接管碰撞、操作空间不足的问题，法兰连接尺寸需严格遵循对应管道标准，确保现场管道安装时无需额外调整。罐体的加强筋设置位置经过挠度校核，避免满液状态下罐壁出现过大变形，所有转角位置的圆弧过渡处理均考虑焊接工艺的可操作性，避免出现过小夹角导致的焊接死角。针对储油工况的特殊要求，罐体的接地接口也在建模阶段完成预留，方便现场安装静电接地装置，消除油品进出过程中产生的静电隐患。
