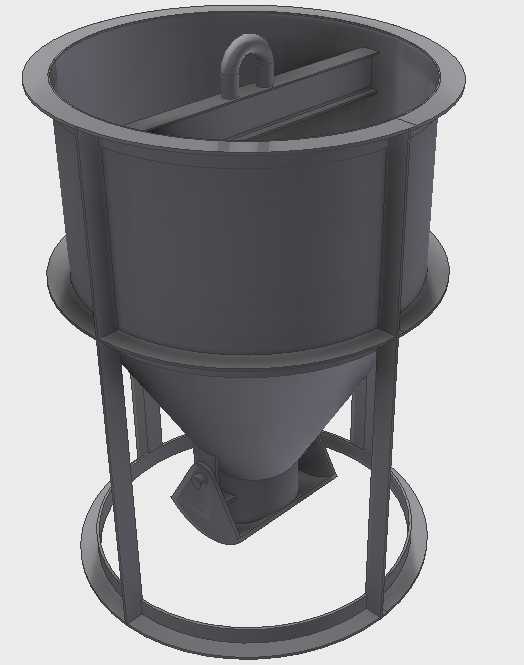

700kg容量混凝土料斗三维结构

　　该料斗为建筑施工现场混凝土垂直转运环节的核心承载器具，额定承载容量对应700kg混凝土物料，适配常规塔式起重机、汽车吊的吊装作业工况，可完成从地面搅拌站出料点到高层施工作业面的砼料中转输送，也可用于干混砂浆、细石混凝土等散状建筑物料的短距离吊装转运，在房建主体施工、桥梁墩柱浇筑、小型预制构件生产场景中均有广泛应用。

　　从结构设计逻辑来看，整体采用上圆下方的锥斗过渡构型，上部敞口段设置外翻式法兰边，既可以提升敞口部位的结构刚度，避免吊装过程中受物料挤压出现敞口变形，也能在接料时起到导流作用，减少搅拌站出料时的物料撒漏。上部筒身段均匀分布四根竖向支撑肋，肋板从上部法兰边一直延伸至下部锥斗与底架的连接位置，将物料侧压力均匀传导至下部支撑结构，避免锥斗与筒身连接焊缝长期受交变载荷出现开裂。筒身内部设置十字形加强横梁，横梁中心位置焊接一体式吊环，吊环采用圆钢弯制后与横梁满焊连接，吊装时吊点与料斗重心完全重合，可保证起吊过程中料斗始终保持竖直状态，不会出现倾斜撒料的情况。

　　下部锥斗段采用大倾角锥面设计，锥面倾斜角度大于混凝土物料的自然安息角，可保证卸料时物料依靠自重完全流出，不会出现内壁粘料、残留结块的问题，锥斗底部设置对开式卸料闸门，闸门转轴与底架支撑结构连接，作业人员可通过拉动拉杆控制闸门开合度，精准调节卸料流量，适配不同浇筑场景的下料速度需求。底部支撑框架采用环形底架加竖向支腿的结构，支腿上端与筒身肋板焊接固定，下端与环形底架连接，当料斗放置在地面时，环形底架可提供稳定的支撑面，避免地面不平整导致料斗倾翻，同时支腿的高度预留了足够的闸门操作空间，作业人员无需弯腰即可完成卸料闸门的开合操作。

　　从安装与适配边界来看，该料斗上部吊环的尺寸适配常规起重机吊钩的开口尺寸，无需额外配置吊具即可直接挂接起吊，整体外径尺寸适配常见的混凝土搅拌站出料口宽度，接料时无需额外调整接料位置即可对准出料口。底部卸料口的尺寸可与常规的混凝土串筒、导管对接，进行高落差浇筑作业时可直接连接配套导流装置，无需额外制作转接接头。整体结构全部采用钢板焊接成型，所有外露焊缝均做连续满焊处理，焊缝高度满足承载载荷的强度要求，内壁做打磨光滑处理，减少物料粘附，外壁涂刷防锈漆提升户外使用的耐锈蚀能力。

　　在实际作业过程中，该料斗的结构设计充分考虑了施工现场的复杂工况，上部敞口的加强结构可承受装载机上料时的物料冲击，不会因为大块骨料的撞击出现变形；十字横梁除了作为吊点的承载结构外，还可以起到格筛的作用，阻挡粒径超标的大块骨料或杂物进入料斗，避免卸料时堵塞闸门或导管。支撑肋板的分布位置经过重心校核，即使料斗内物料出现偏载，整体结构也不会出现失稳变形，底架的环形结构在料斗堆叠存放时可互相嵌套，减少施工现场的存放空间占用。不同于普通的圆柱直筒料斗，该锥斗结构的物料流通效率更高，卸料残留量更低，每次卸料后仅需简单冲洗即可完成清理，不会因为残留混凝土凝固影响后续使用，闸门的铰接位置设置了润滑注油点，长期户外使用可定期注油保养，避免铰接部位进灰卡滞，保证卸料操作顺畅。
