立式框架结构砌块成型生产设备

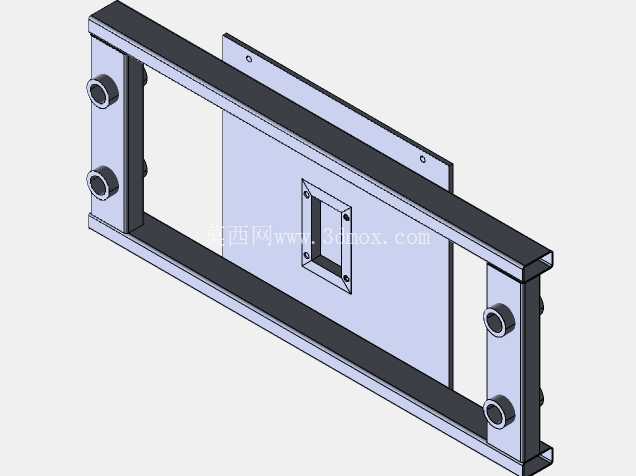

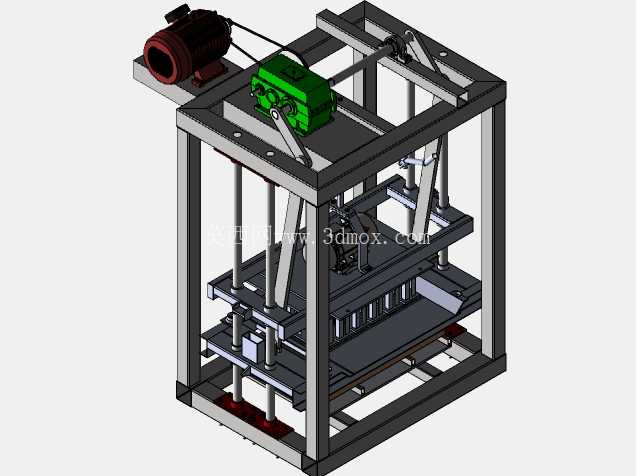

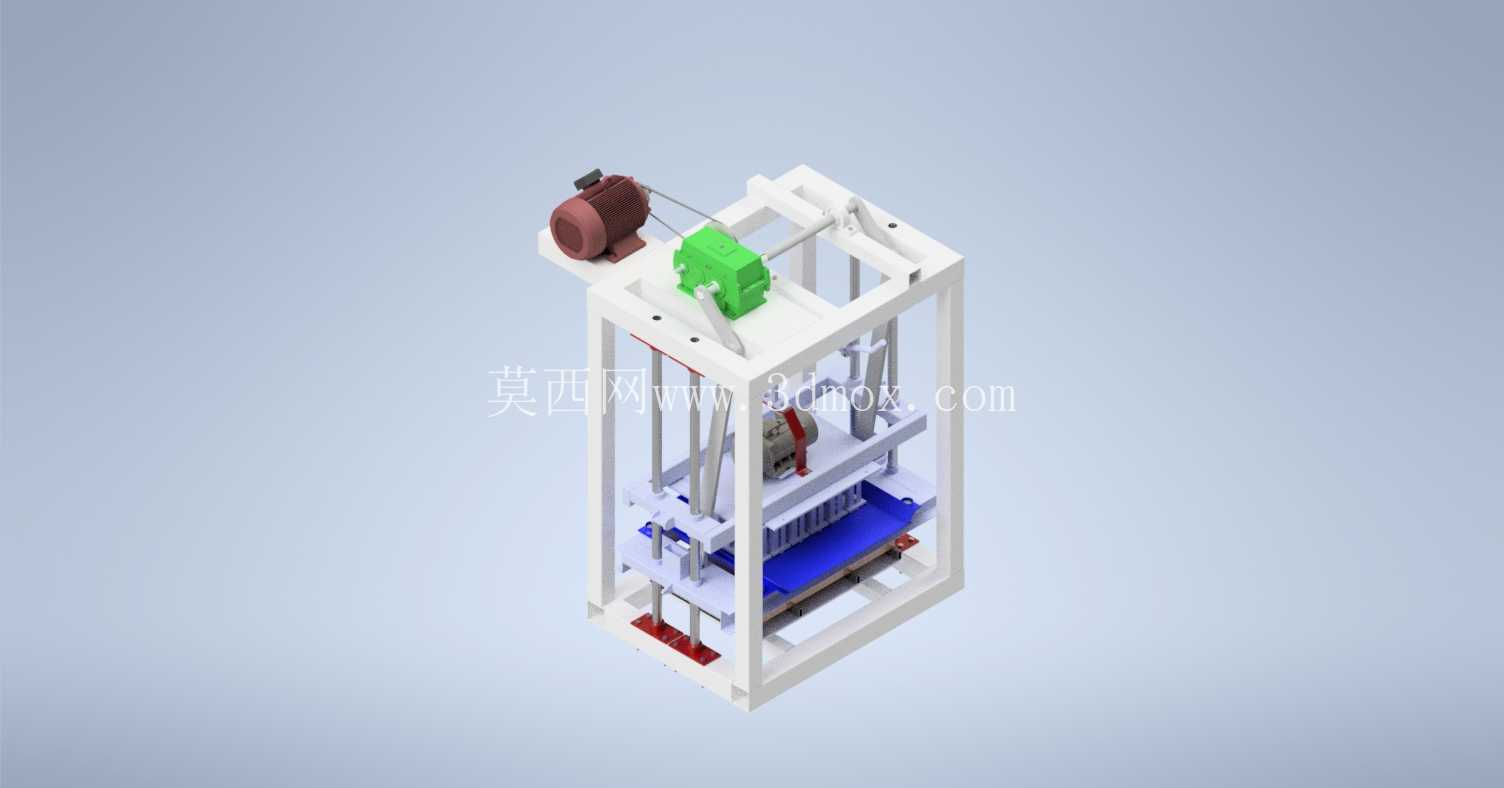

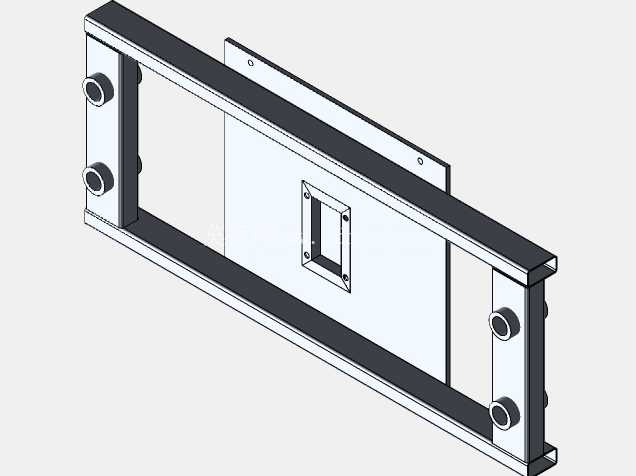

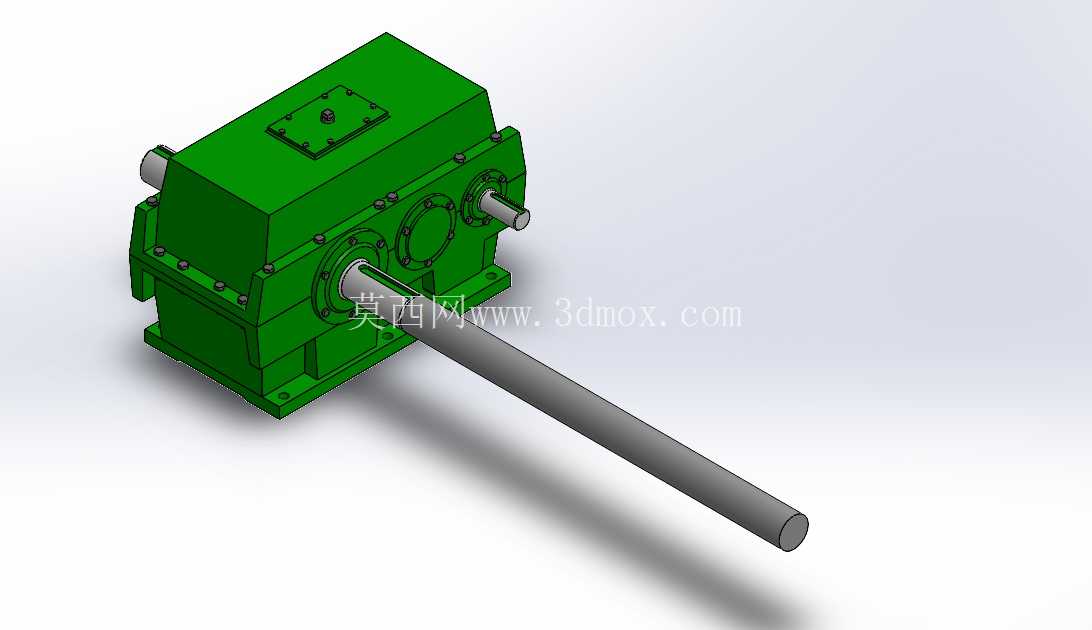

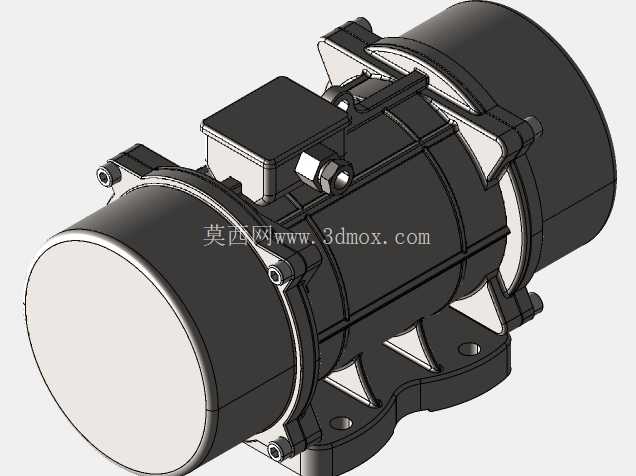

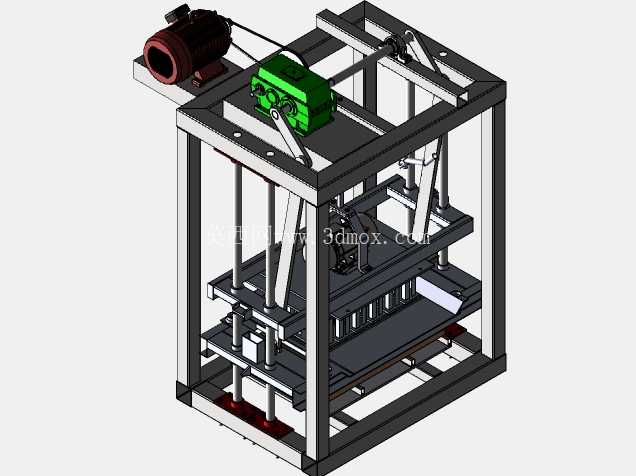

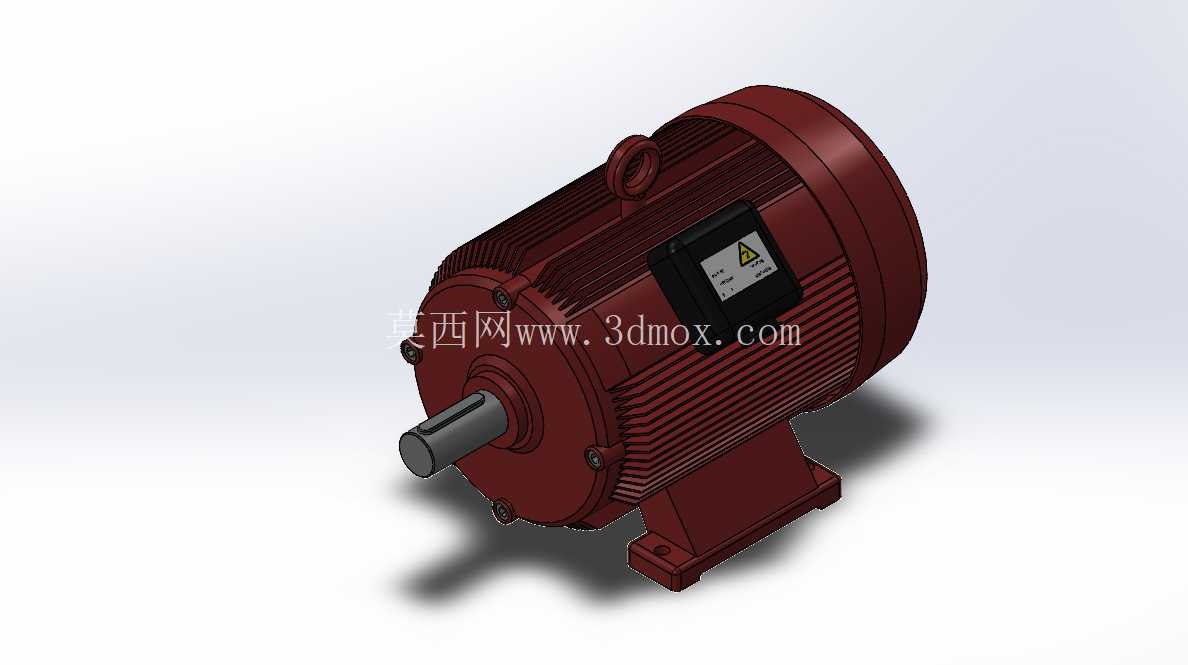

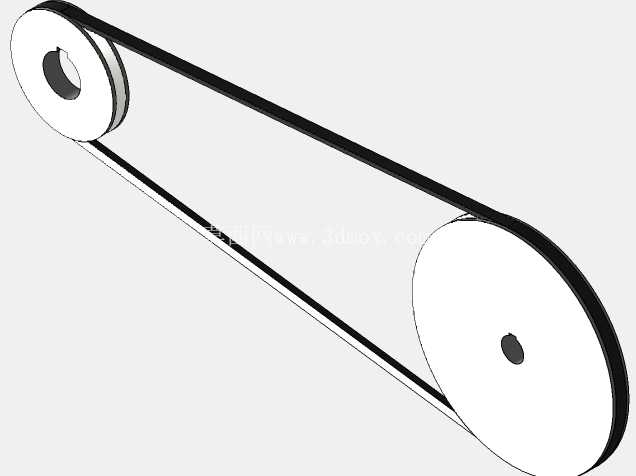

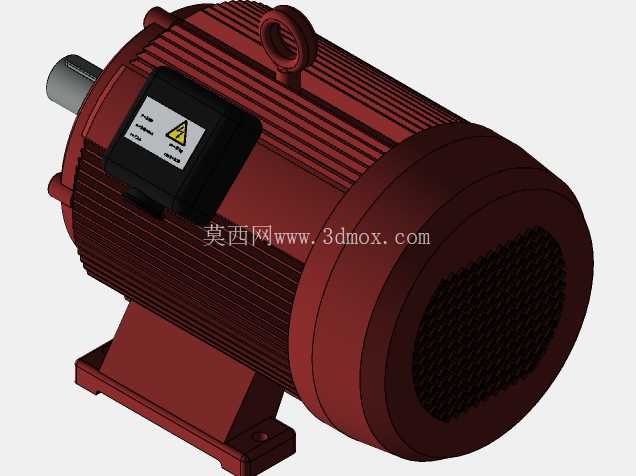

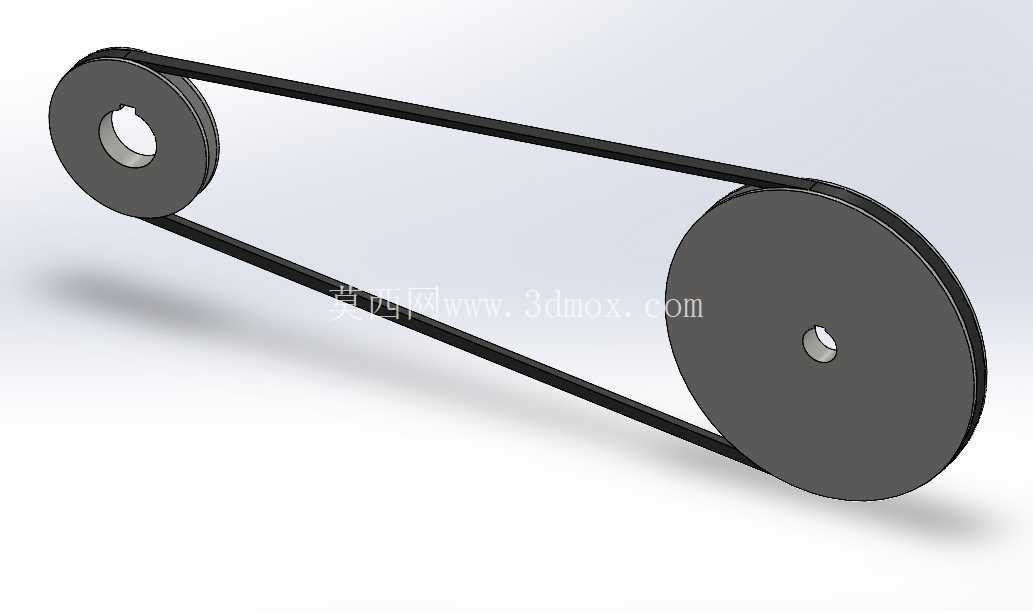

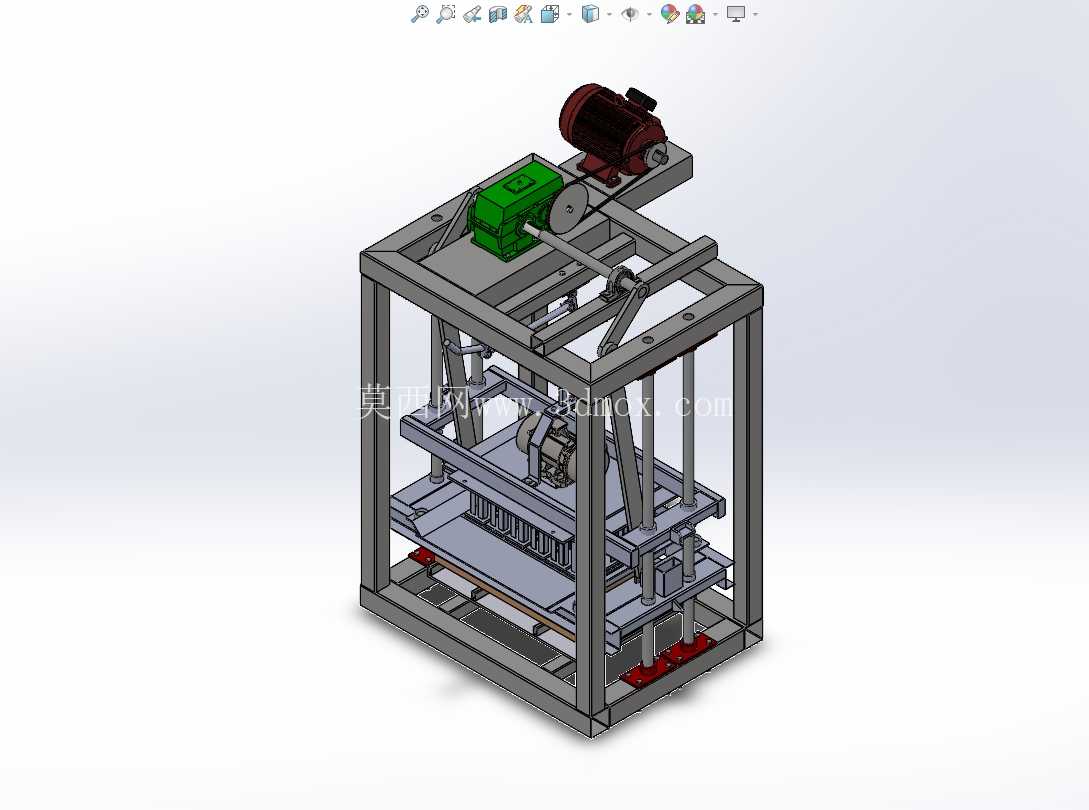

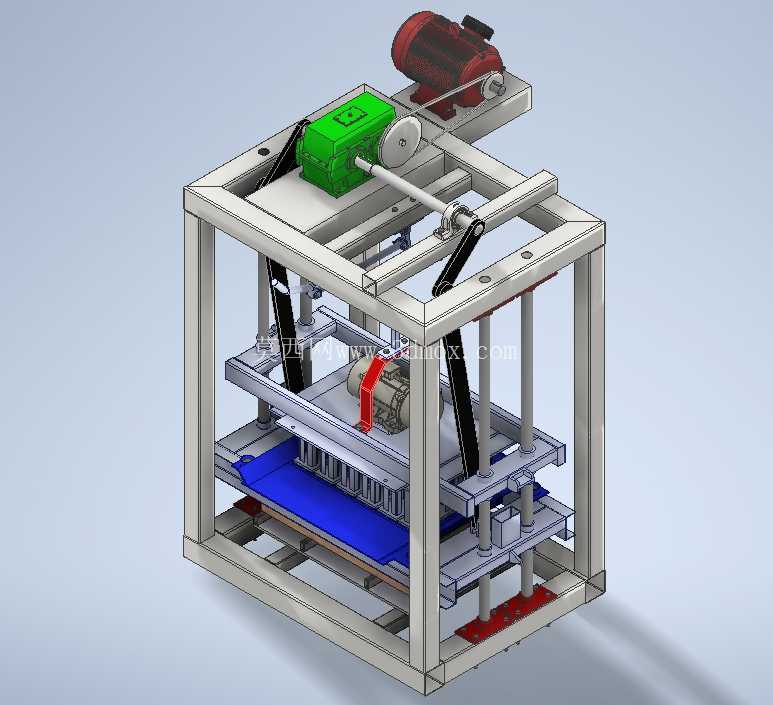

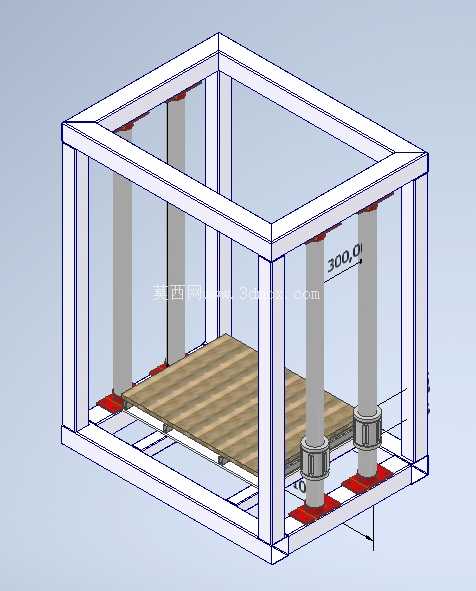

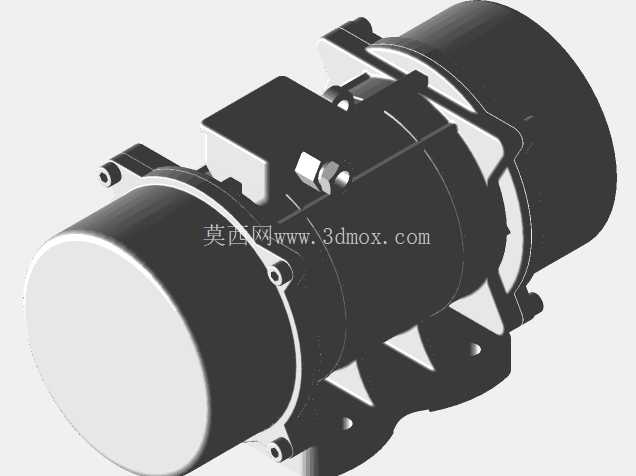

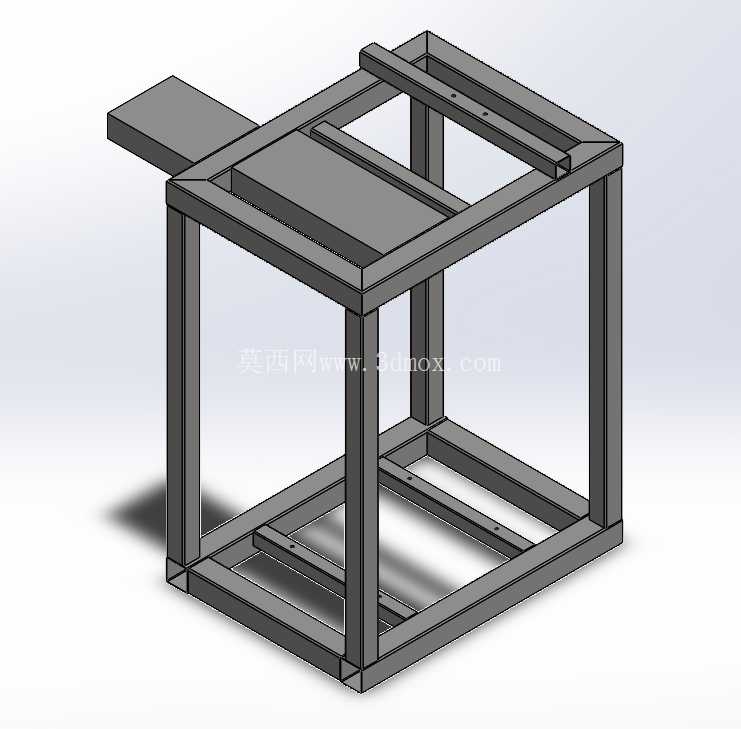

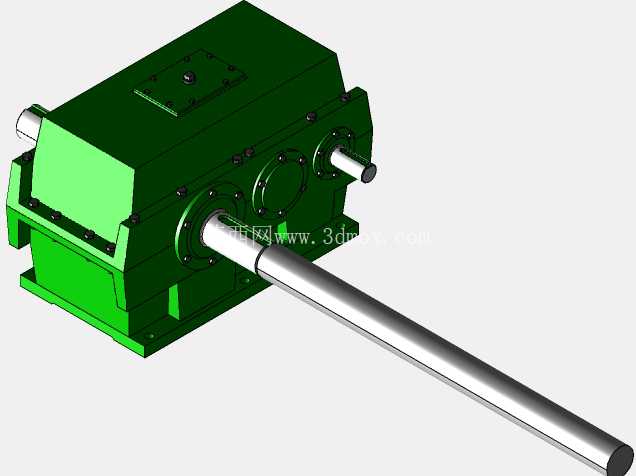

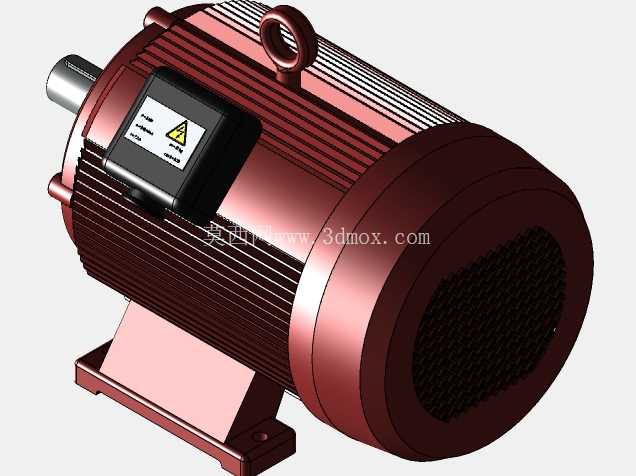

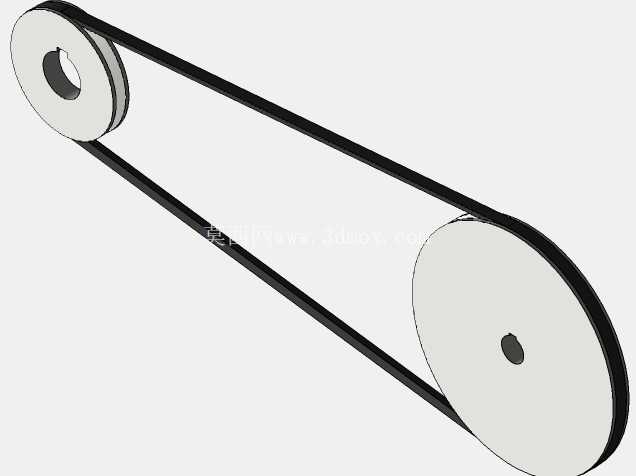

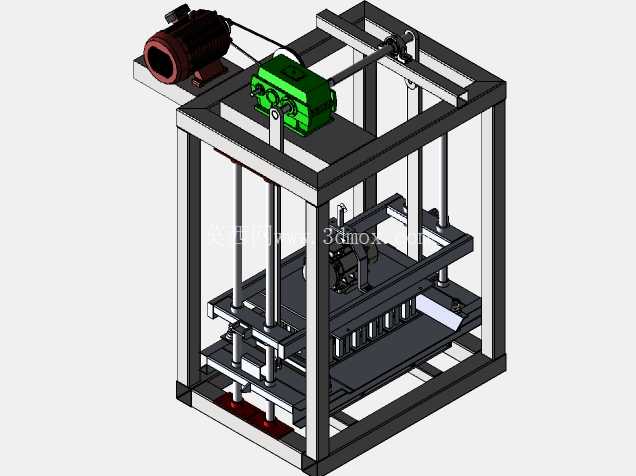

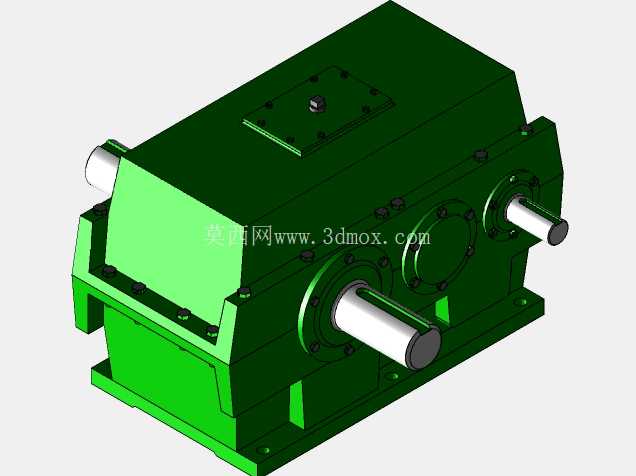

　　这款立式框架结构的砌块成型设备，主要应用于建材生产加工场景，可将粉煤灰、砂石、水泥等混合原料压制成标准规格的建筑砌块，适配中小型建材厂、预制构件生产站点的日常生产需求，也可用于施工现场的就地砌块加工，减少成品砌块的转运成本与物料损耗。设备采用立式多层框架承载结构，整体受力路径沿垂直方向传递，四根主支撑立柱采用矩形截面型材焊接成型，立柱之间通过横向连接梁做刚性拉结，避免压制作业时框架出现侧向形变，保障成型工位的对位精度。设备上部布置驱动单元，一侧的动力输出组件通过传动机构连接垂直压合执行端，压头沿立柱内侧的导向导轨做垂直往复运动，导向面加装耐磨衬板，长期运行后可单独更换衬板，无需整体更换导向构件，降低后期维护成本。

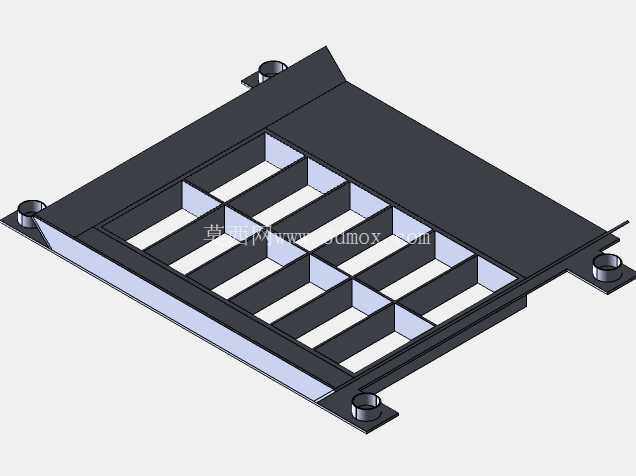

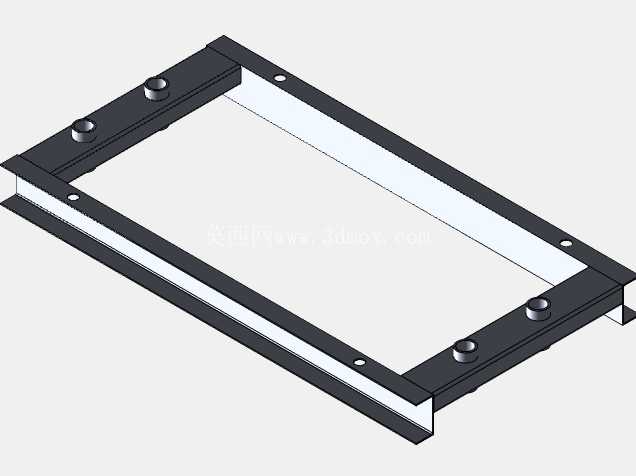

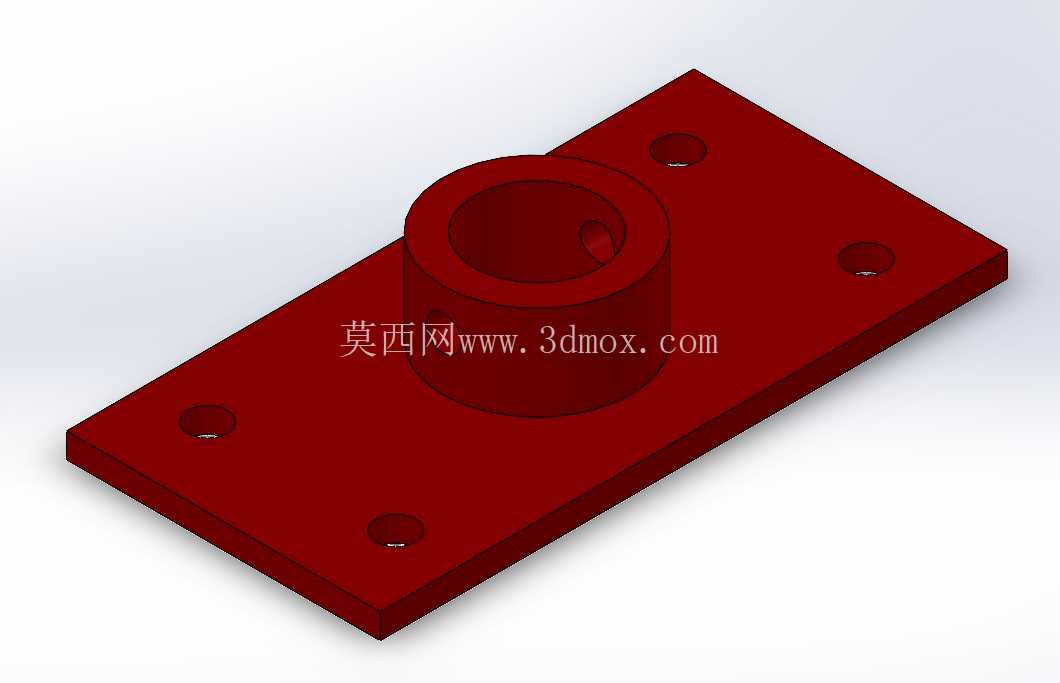

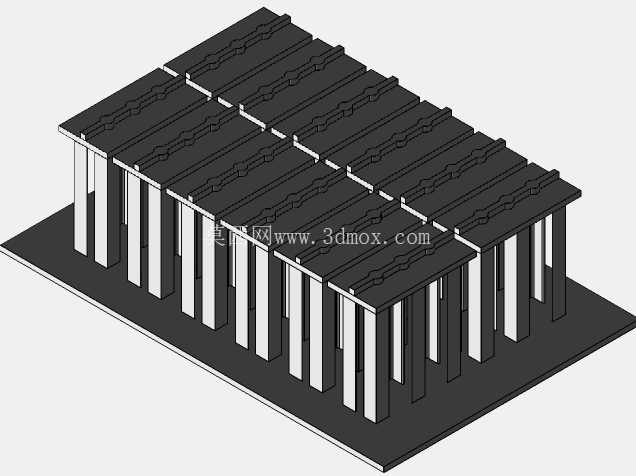

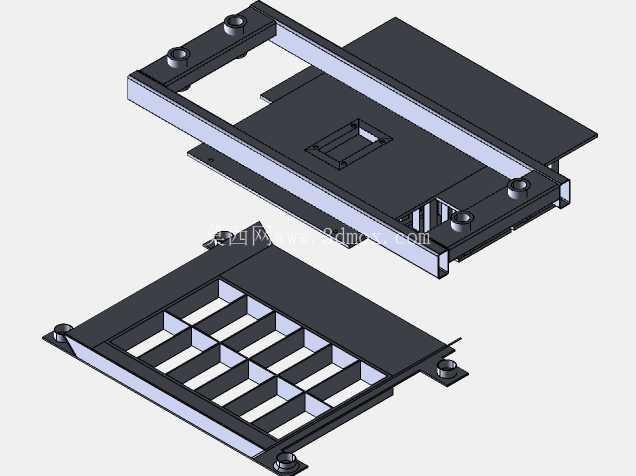

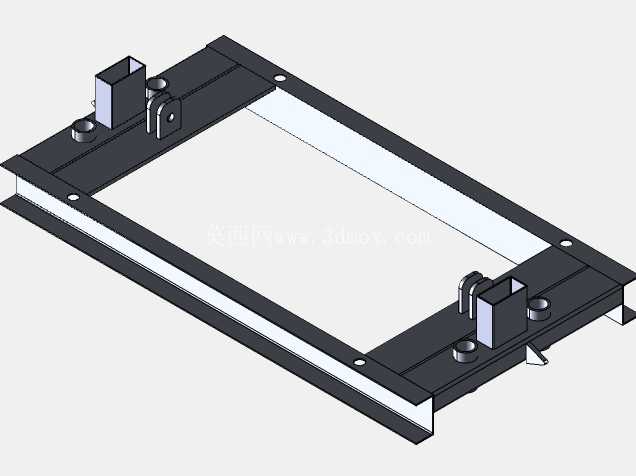

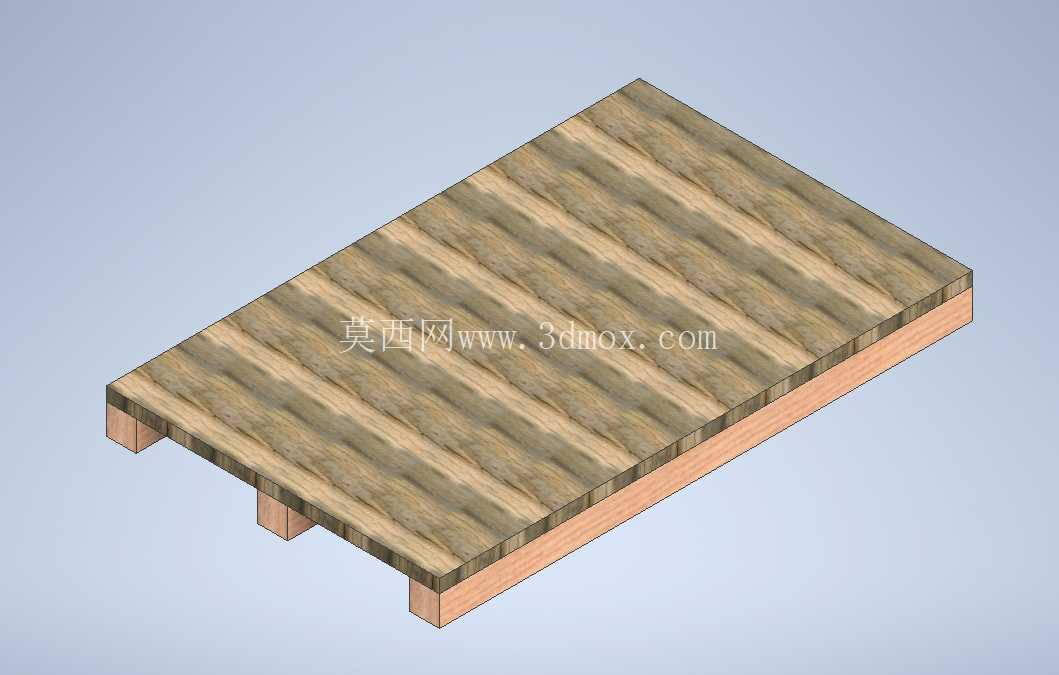

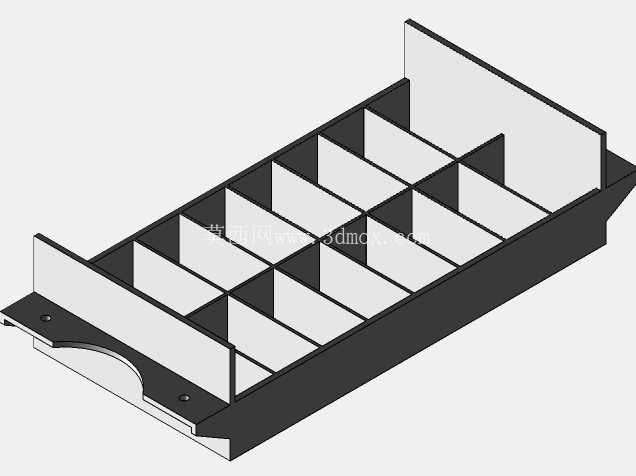

　　中部为成型作业腔，配套可抽拉的托板承接结构，原料填入模具腔后，压头下行完成压制成型，成型后的砌块随托板移出作业腔完成脱模，模具可根据生产需求更换不同规格模腔，适配不同尺寸、不同孔型的砌块生产，无需对设备主体结构做大幅改动。下部为机架承托底座，底座预留设备安装固定孔位，安装时需保证底座平面水平度偏差不超过千分之二，避免长期运行出现偏载导致立柱磨损不均。设计过程中优先考虑作业稳定性，将大重量的驱动单元布置在设备上部框架的重心位置，减少压合作业时的整机晃动，传动区域加装安全防护外罩，避免作业人员误触运动部件，同时预留检修开口，方便日常对传动部件做润滑、紧固维护。

　　设备的压合行程可根据砌块厚度做调整，通过调节上部行程限位块的位置，控制压头的下行终点位置，适配不同厚度砌块的压制密度要求，进料位置设置在成型腔侧方，可配套自动上料机构完成原料填充，也可适配人工上料的小规模生产场景。整机的安装边界需预留周边不小于八百毫米的操作维护空间，上部预留不小于五百毫米的吊装检修空间，方便后期驱动部件的拆装更换，设备底部需做硬化混凝土地基，避免长期压制作业的振动导致地基沉降，影响设备运行精度。

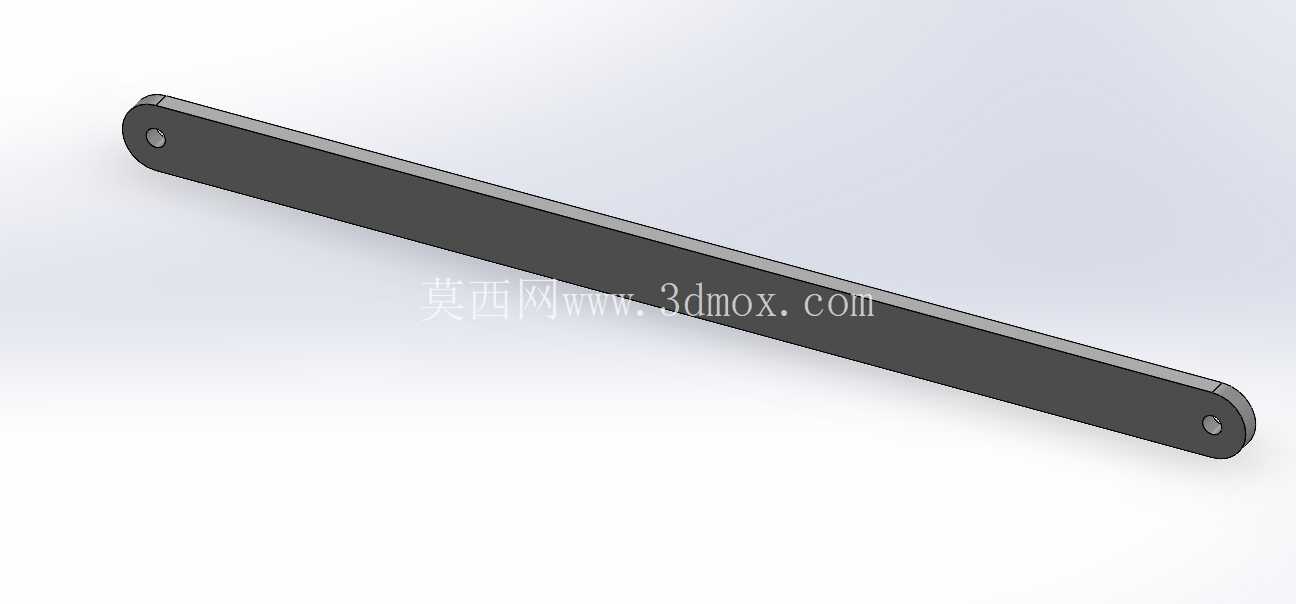

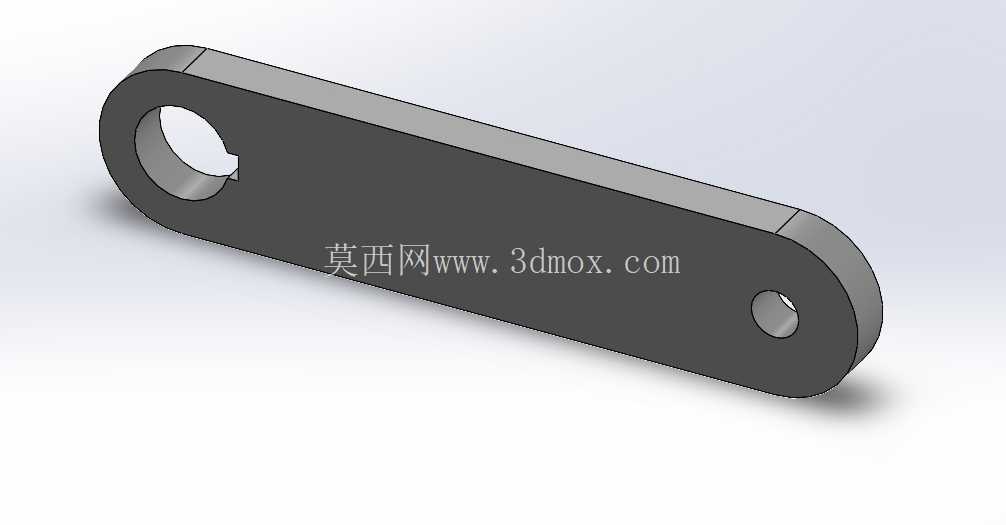

　　从结构设计角度看，这款设备摒弃了复杂的多连杆传动结构，采用直连式压合传动路径，减少动力传递过程中的损耗，框架的受力节点均做加强筋焊接处理，对应应力集中位置做圆弧过渡处理，避免长期交变载荷下出现焊缝开裂问题，导向导轨的安装基准面在加工时一次装夹铣削成型，保证两侧导轨的平行度偏差控制在允许范围内，避免压头运行出现卡滞。
