工业散料输送旋转给料气锁阀结构

　　在粉体加工、粮食仓储、化工散料转运这类涉及压差工况的物料输送场景里，上下料腔的气压差窜流一直是影响输送效率、甚至引发粉尘泄漏的核心问题，这款旋转给料气锁阀就是针对这类工况开发的核心过料部件。不同于普通关风器的简易叶片结构，该结构在转子叶片与壳体内壁的配合间隙上做了针对性的密封设计，转子运转过程中，相邻叶片与壳体围成的隔腔始终能将上下接口的气路隔断，既可以保证上方料仓的物料依靠重力均匀填充到隔腔内，随着转子转动匀速卸到下方输送管路，又能避免下方正压输送的气流倒灌进上方料仓，破坏料仓的物料下料稳定性，也能杜绝负压工况下外界空气被吸入系统造成的风量损耗。

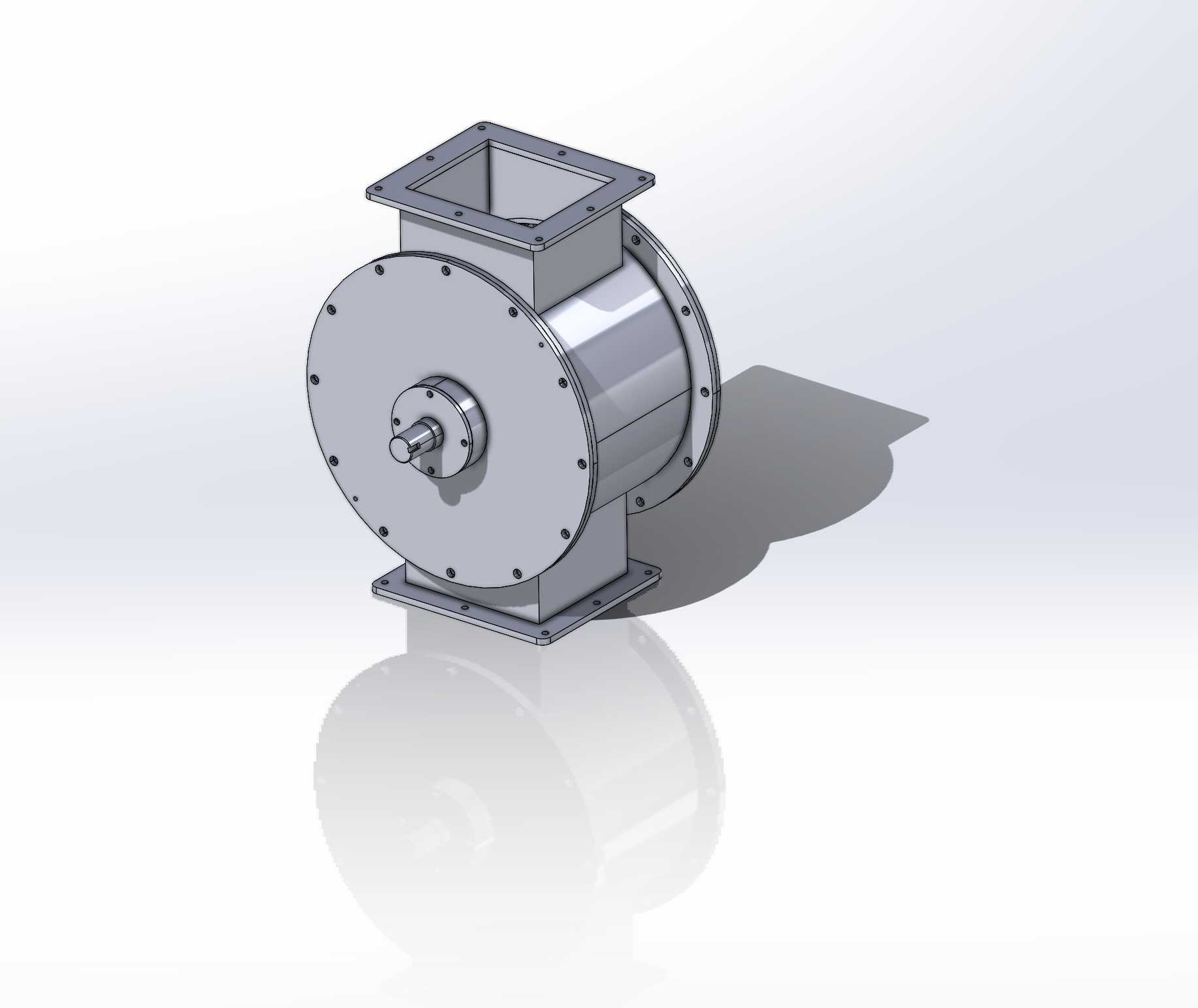

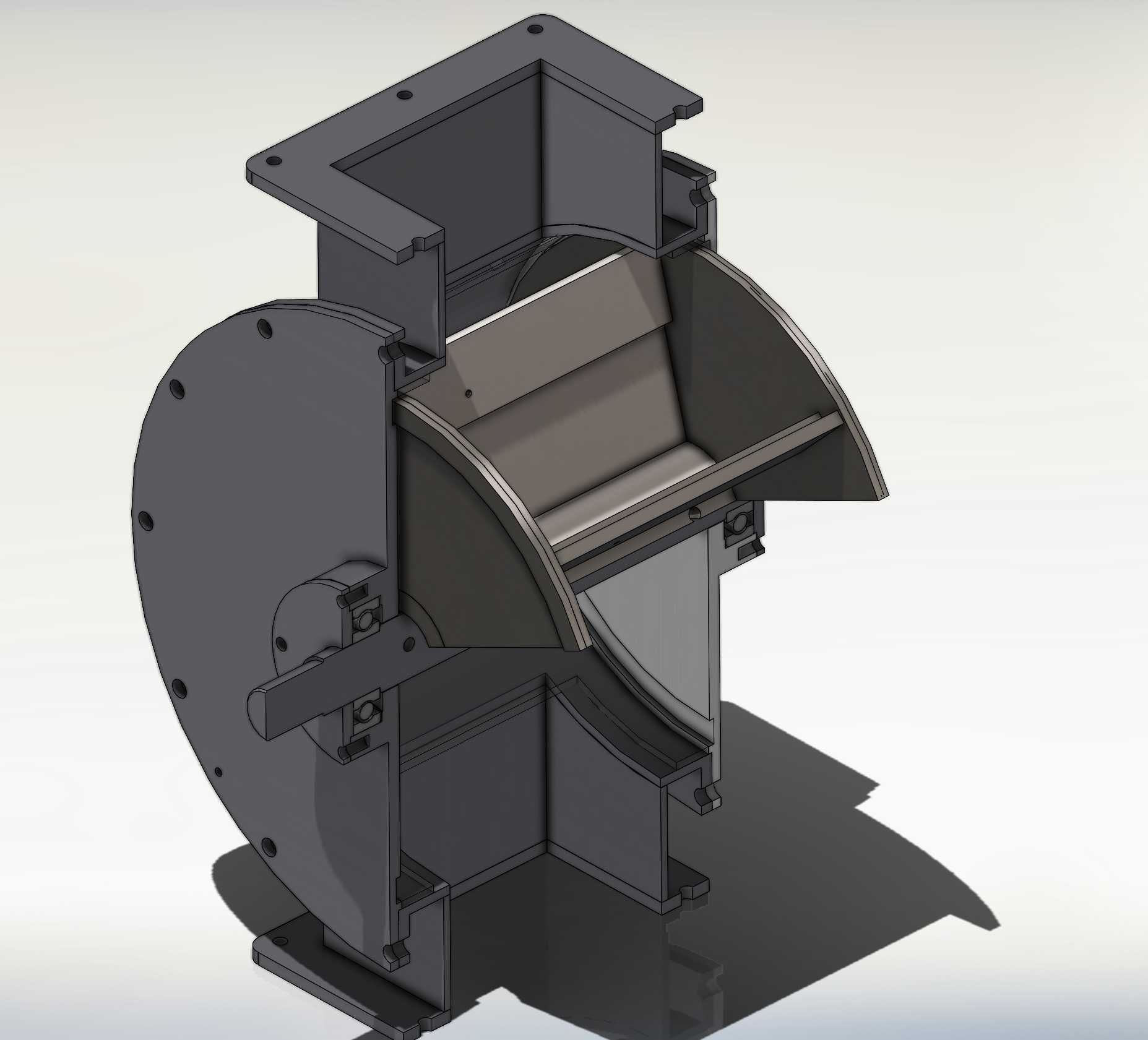

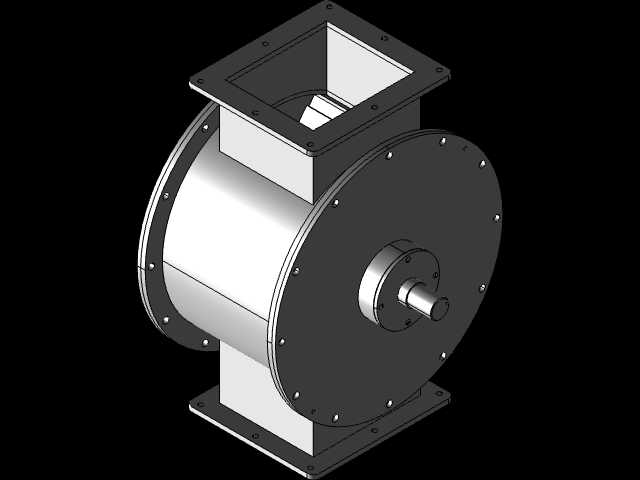

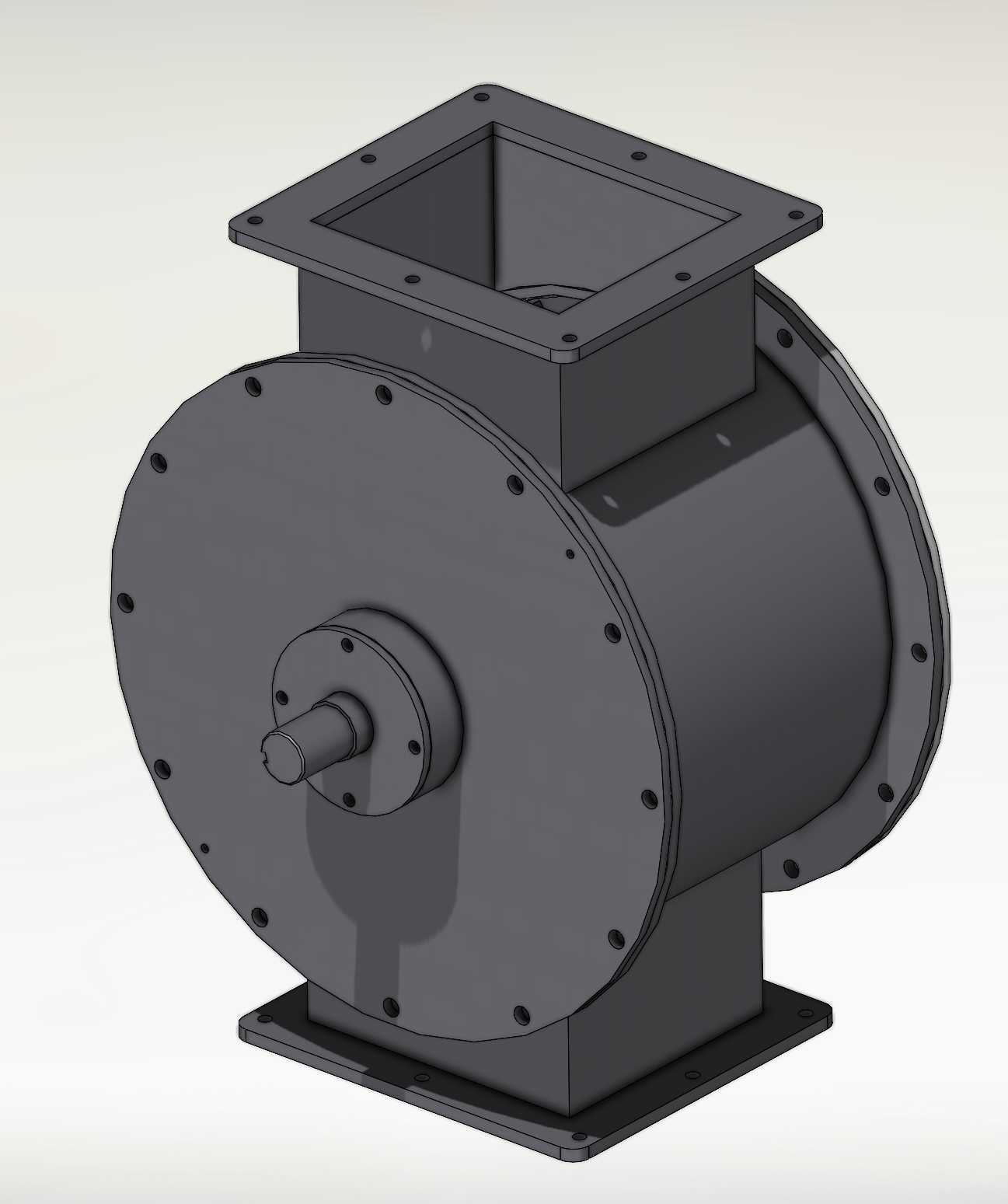

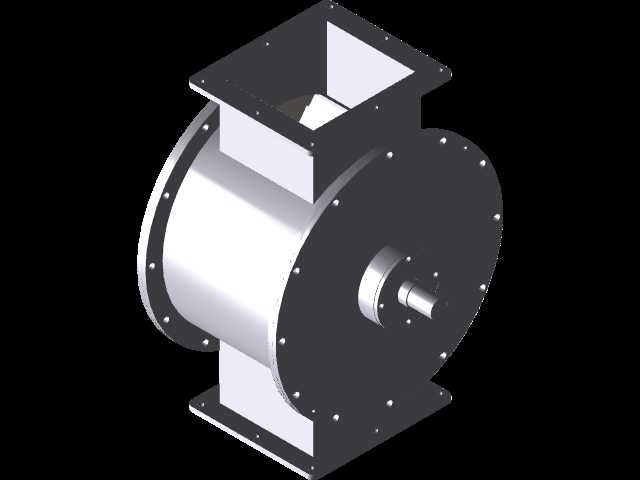

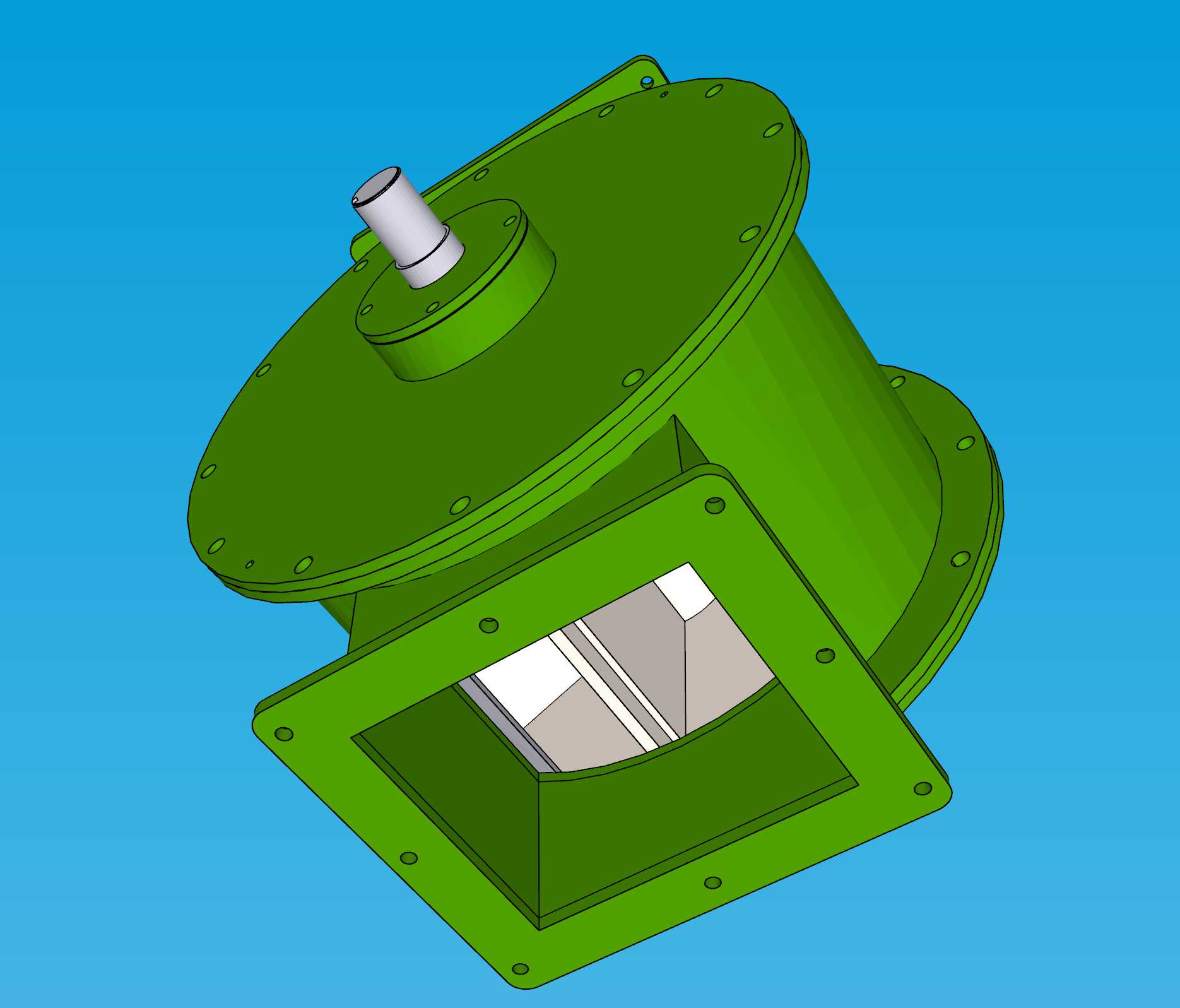

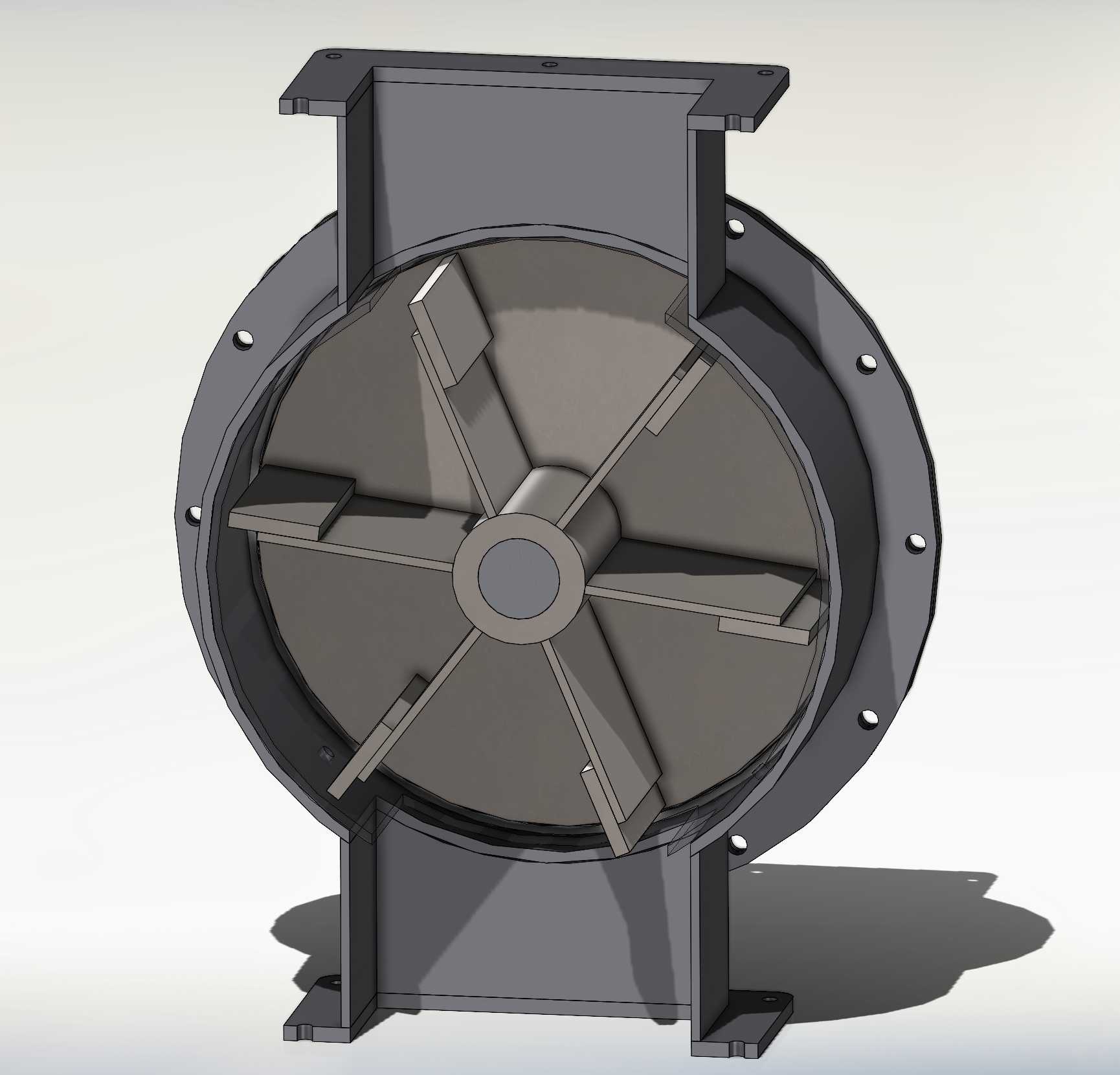

　　从结构设计逻辑来看，整个阀体采用上下法兰对接的安装形式，上下接口均为方形法兰结构，适配多数工业现场方口溜槽的安装对接需求，法兰面预留了均匀分布的螺栓过孔，安装时可根据现场管路走向调整阀体的固定角度，底部的支撑脚直接承接整个阀体的运行载荷，不需要额外做承重支架，降低现场安装的改造成本。核心的转子组件采用六叶片放射状布局，相比常规的八叶片结构，单个隔腔的容积更大，对粒径稍大的颗粒状物料适应性更强，不会出现大颗粒卡滞在叶片与壳体间隙的问题；叶片端部做了贴合壳体内壁的弧面修型，尽可能缩小运转间隙，在保证转子转动无卡涩的前提下，最大化减少气体窜流的通道。

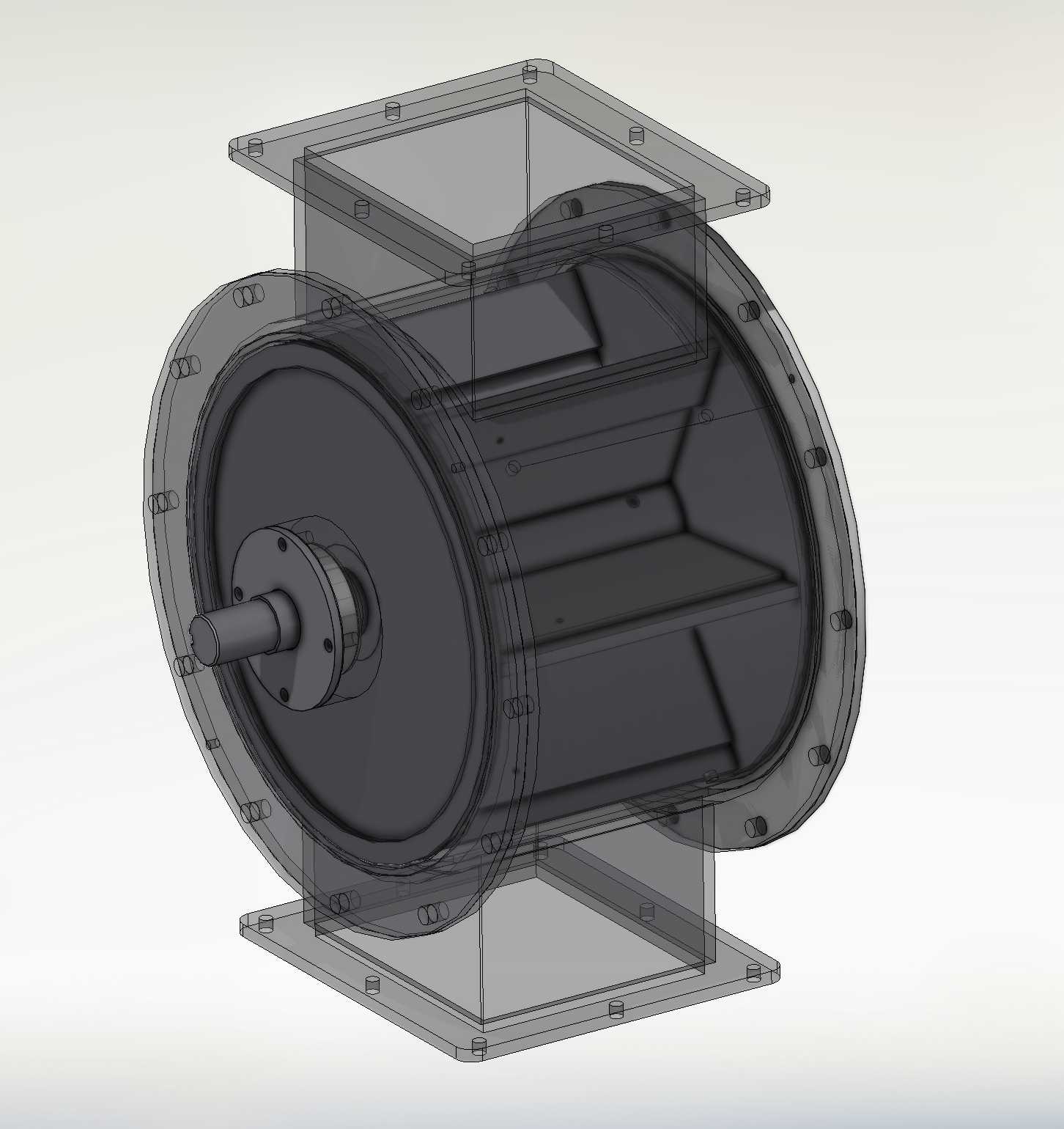

　　壳体部分采用分体式法兰拼接结构，端盖与主壳体通过一圈螺栓紧固，后期维护时只需要拆开侧端盖就能直接抽出转子组件，清理叶片间卡滞的物料、更换密封件都不需要拆卸上下连接的管路，大幅缩短设备停机维护的时间。转子的中心轴两端伸出端盖位置设置了密封组件，避免腔体内的粉尘从轴伸位置泄漏到外部环境，也能防止外界的杂物进入轴承位置造成轴承磨损。

　　实际选型应用时，需要注意该结构的安装边界：阀体整体的圆形壳体外径要预留出端盖螺栓的拆装空间，两侧至少要留出相当于端盖半径的操作空间，方便后期维护拆检；上下法兰的对接面要保证平面度，避免安装时强行对口造成壳体变形，导致转子转动时出现扫膛卡滞。在物料适配性上，该结构适合流动性较好的粉体、颗粒状散料，比如面粉、水泥、塑料粒子、粮食谷物这类物料，对于粘性大、易结块的物料，需要在转子上额外加装防粘涂层或者吹扫结构，避免物料粘附在叶片和壳体内壁上，造成隔腔容积变小、给料量下降的问题。

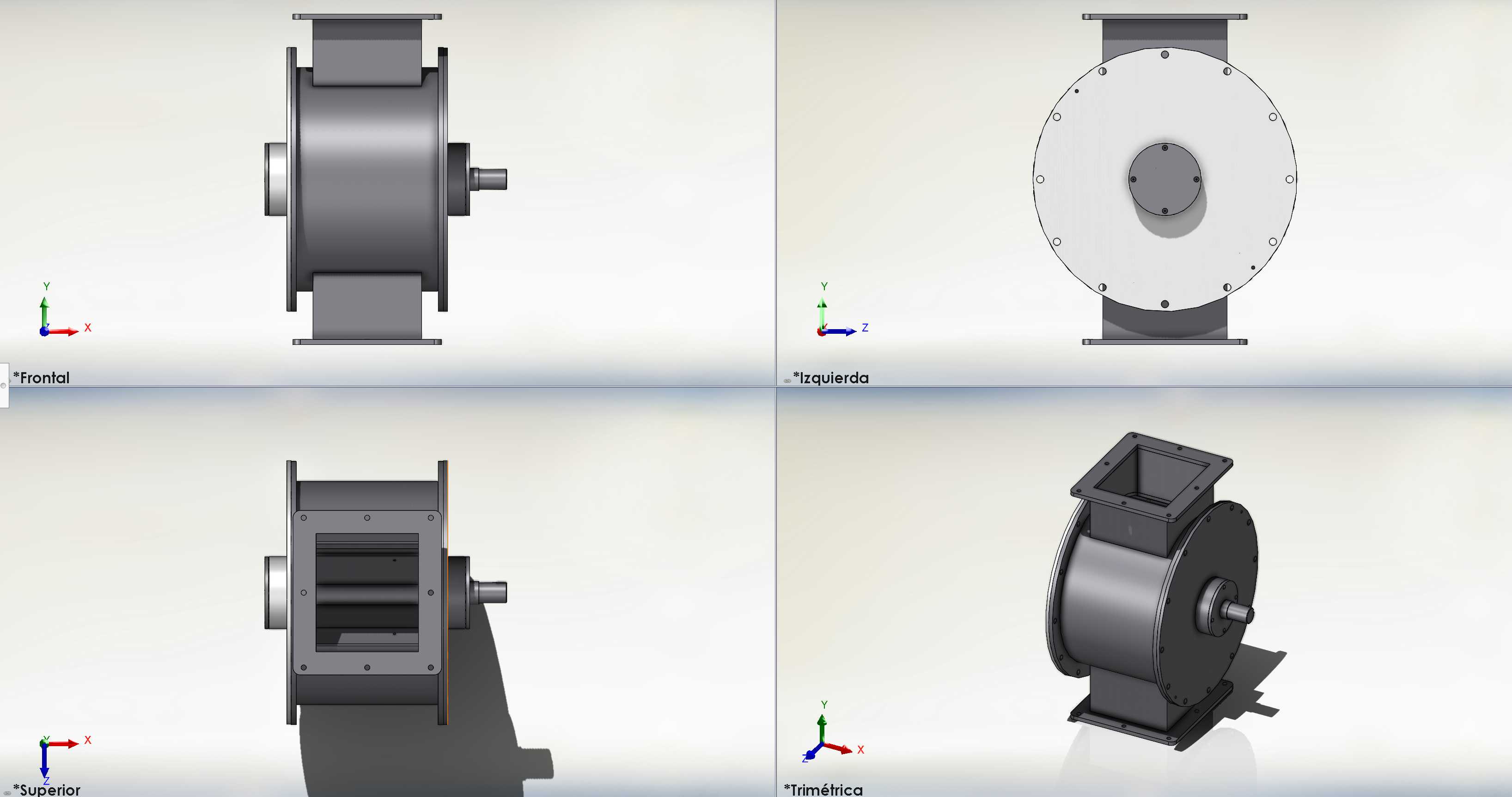

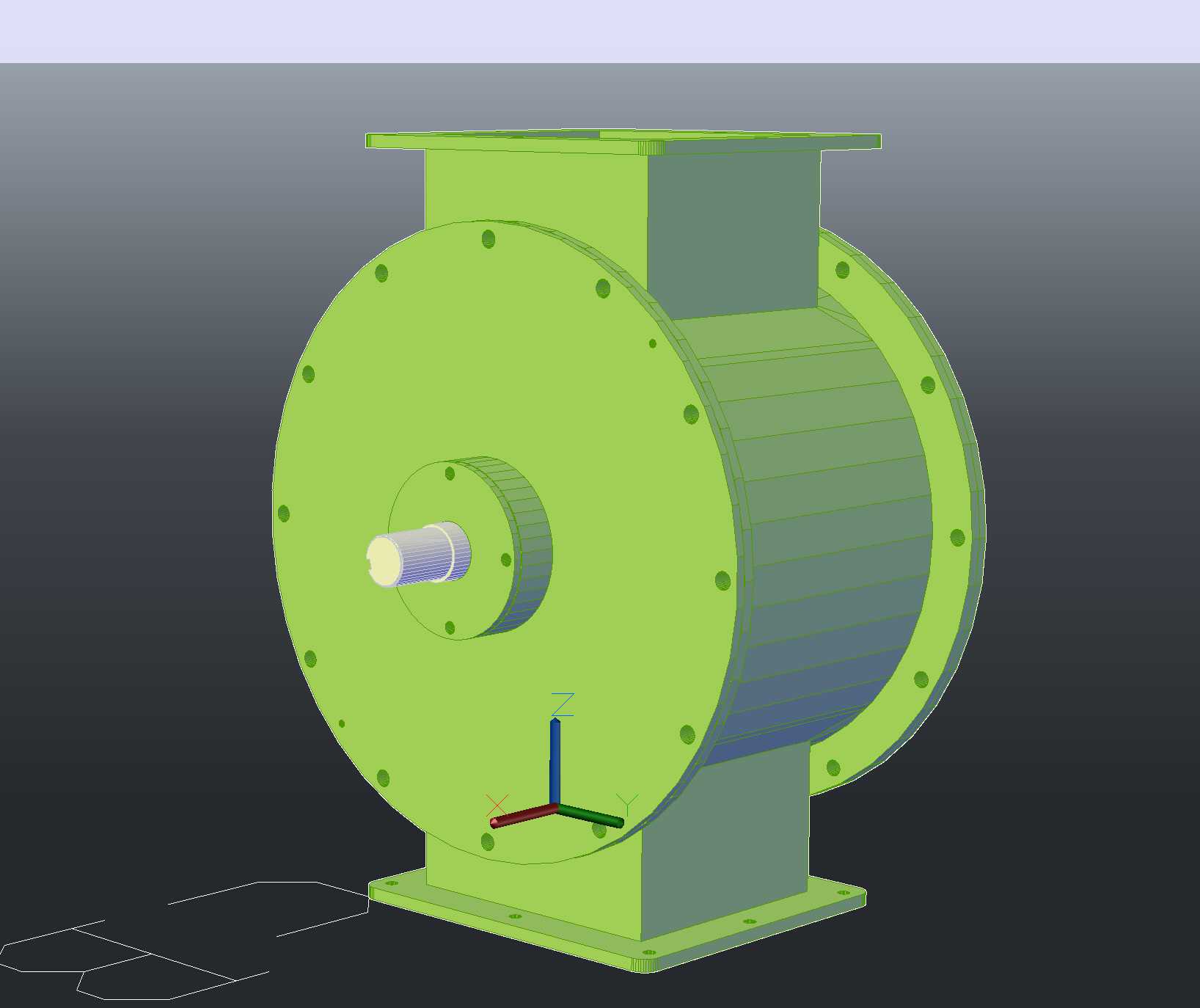

　　从建模细节来看，整个结构还原了实际加工的工艺特征：法兰面的螺栓孔做了沉头处理，避免螺栓头突出法兰面影响对接密封性；支撑脚的底部预留了地脚螺栓安装孔，可直接固定在设备平台或者钢架上；转子叶片与中心轴的连接位置做了加强筋结构，避免长期输送磨琢性物料时叶片出现变形，影响密封间隙。在气路隔断的性能上，该结构在正常运转转速下，上下腔的气压差可以稳定维持在几十千帕的范围，完全满足常规稀相气力输送、除尘系统排灰、料仓卸料的工况需求，不会因为气锁失效造成输送效率下降、粉尘外溢的环保问题。
