机械控制离合器结构设计方案

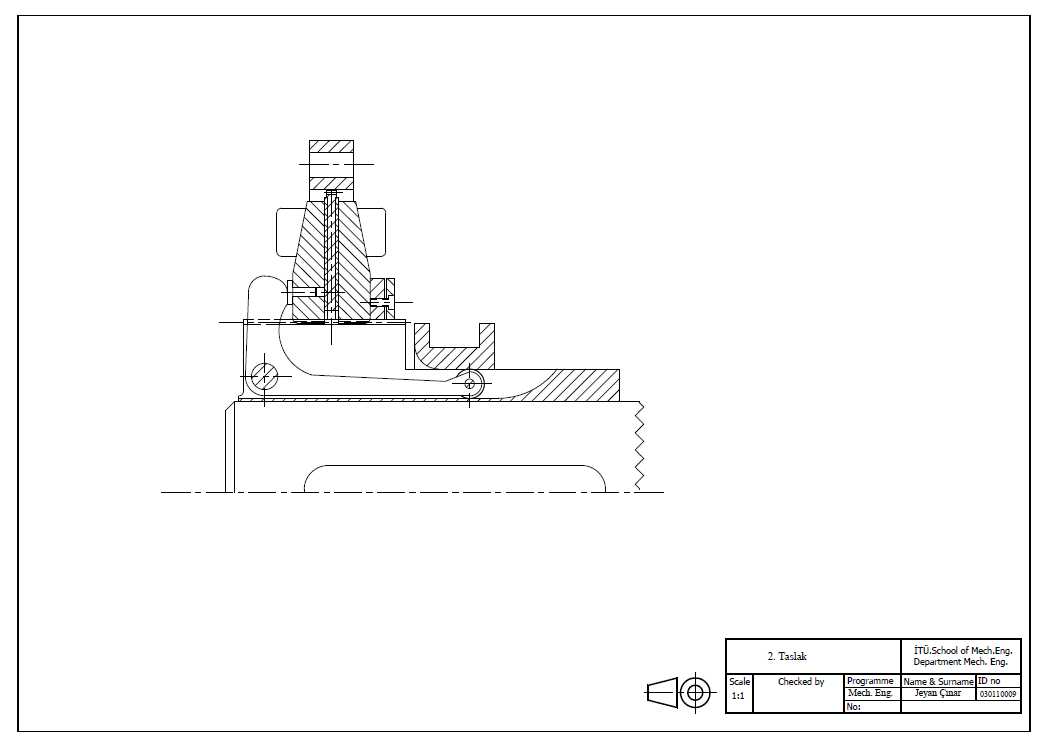

　　这套机械控制离合器结构，主要面向需要频繁实现动力接合与断开的机械传动场景，在轻工生产线、小型机床进给系统、实验台传动链路中都能找到适配空间，核心作用是在原动机持续运转的前提下，按需切断或传递输出端的扭矩，避免动力源频繁启停带来的冲击损耗与能耗浪费。从结构剖面能看到，整套机构采用杠杆式机械操控逻辑，没有引入液压、气动等额外动力源，完全依靠机械连杆的力传递实现离合动作，这种设计的优势在于结构可靠性高，对使用环境的适应性强，不会因为气源压力波动、液压油泄漏出现动作失效，在维护条件有限的车间场景下能大幅降低运维成本。

　　设计阶段优先考虑了操作力的优化，通过杠杆臂的长度配比，将操控端的输入力放大到摩擦副接合所需的正压力，同时在接合位置设置了机械锁止结构，避免设备运行过程中因为振动出现离合脱开的故障，摩擦副的接触面积经过扭矩核算，能匹配常规小功率传动链路的额定扭矩传递需求，不会出现接合打滑的问题。从安装边界来看，整套机构的输入端采用轴套式连接结构，能直接套配在常规直径的动力输出轴上，输出端预留了法兰连接位，可直接对接后续的传动齿轮、链轮或者带轮，不需要额外设计转接结构，底部的安装基座设置了两个对称的固定孔位，孔距符合通用小型设备的安装台面标准，能直接固定在型材机架或者铸铁安装板上，不需要额外加工定制安装底座。

　　结构细节上，摩擦副的压合部件采用了导向销定位，保证接合过程中压盘不会出现偏斜，磨损后能通过调整端部的调节螺母补偿摩擦片的磨损量，延长整套机构的使用寿命，操控杠杆的行程经过限位设计，不会出现过度按压导致的结构件变形，复位弹簧的刚度经过匹配，在脱开操作后能快速带动压盘回位，保证动力切断的彻底性，不会出现半联动的磨损状态。整套结构的外形轮廓没有突出的尖锐部件，所有运动部件都在基座的防护范围内，避免运行过程中卷入杂物或者造成操作安全隐患，各连接销轴都设置了润滑注油孔，日常维护时不需要拆解结构就能完成润滑保养，适合长期连续运行的生产场景使用。

　　在实际选型适配时，可根据传递扭矩的大小调整摩擦片的材质与压簧的刚度，不需要改动整体的安装尺寸与外部轮廓，能快速适配不同功率等级的传动系统，这种模块化的设计思路也降低了后续备件的储备成本，易损件都采用通用规格，不需要定制特殊配件。
