1/2英寸13F扁平钢板网减压阀配套展平结构

　　在工业流体管路的减压阀配套组件设计中，这类扁平钢板网展平结构常被用作阀内流体整流、杂质粗滤的核心承载件，适配半英寸通径的减压管路安装场景，常见于化工流体输送、车间压缩空气调压、民用供水减压等工况的阀组内部。从实际使用场景来看，减压阀入口端的流体往往存在紊流、夹带细小固体杂质的问题，直接进入减压腔体会造成阀芯磨损、调压失稳，这款展平后的钢板网结构，就是安装在减压阀入口与阀芯腔体之间，一方面通过均匀的网孔对 incoming 流体进行整流，打散紊流涡旋，让流体以更平稳的层流状态进入减压调节区域，降低流体脉动对调压膜片的冲击，延长减压阀的连续无故障运行时长；另一方面可以拦截管路中残留的焊渣、金属碎屑、密封带残段等大颗粒杂质，避免杂质卡滞阀芯密封面，造成减压阀内漏、调压失效的故障。

　　设计这款展平结构时，首先要匹配1/2英寸通径减压阀的内部安装腔尺寸，展平后的钢板网整体轮廓刚好贴合阀体内腔的环形安装台阶，不需要额外增加固定结构，靠阀体装配时的压紧力就能完成固定，减少了额外紧固件带来的流道遮挡问题。钢板网的网孔采用菱形冲压成型后展平的工艺，相比编织网，冲压成型的钢板网整体刚性更好，在减压阀前后存在压差的工况下，不会出现网面变形、网孔移位的问题，长期承受流体冲击也不会出现网丝断裂脱落的情况，避免脱落的金属碎屑进入下游管路造成二次污染。展平工序的精度控制是这款结构的设计重点，冲压后的钢板网存在自然的弧度，必须通过高精度展平工艺将网面平面度控制在0.1mm以内，保证安装时网面与阀体密封台阶完全贴合，不会出现旁流缝隙，让所有经过的流体都必须穿过网孔，实现整流与过滤的设计作用。

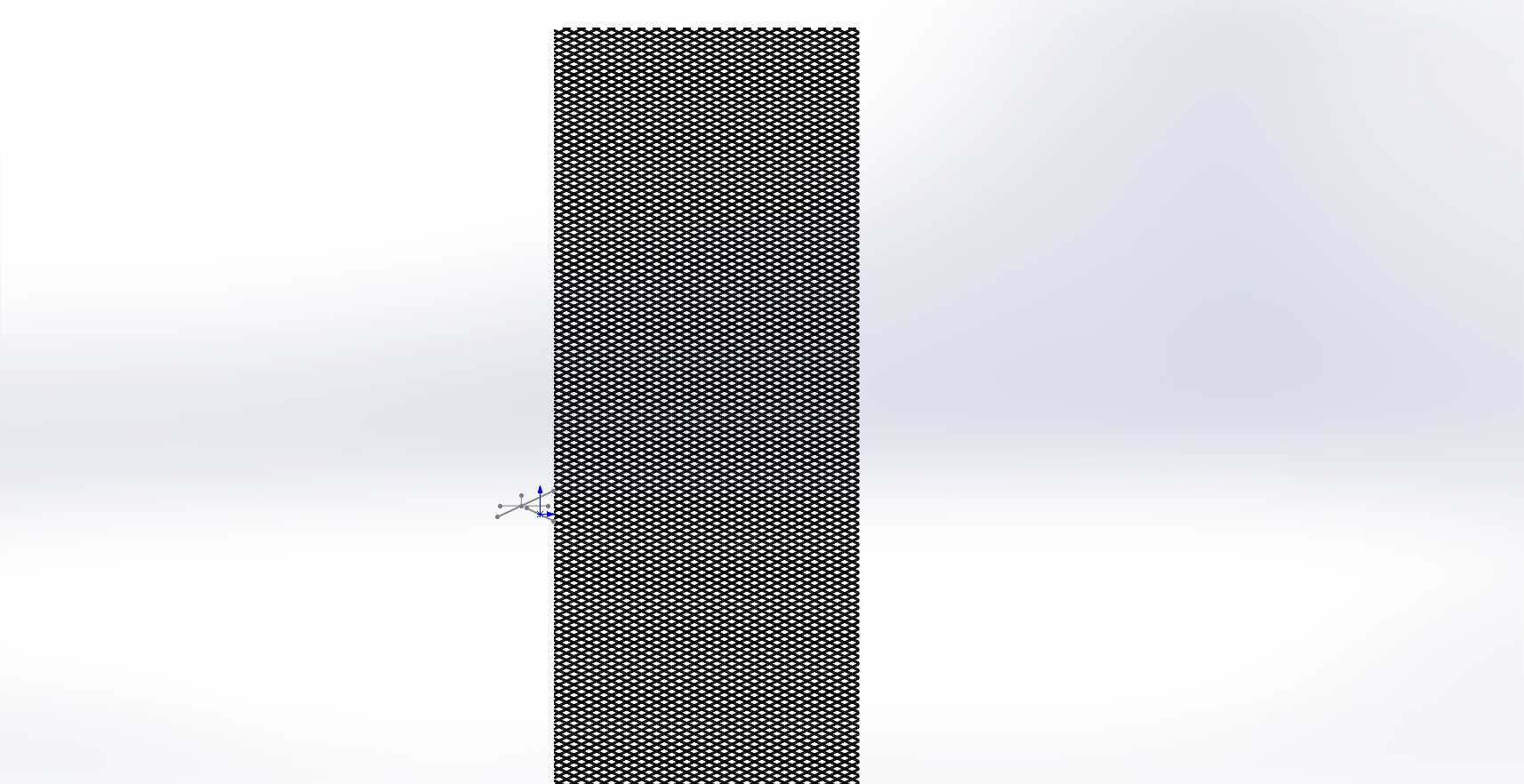

　　从安装边界来看，这款展平钢板网的外径刚好适配1/2英寸减压阀的入口腔内径，厚度控制在1.2mm，不会占用过多的阀内流道空间，不会造成额外的流阻损失，在额定流量下，网体带来的压降不超过0.02MPa，不会影响减压阀的正常调压精度。网孔的开孔率经过反复校核，控制在62%左右，既保证了足够的通流面积，避免网面堵塞造成管路流量不足，又保证了足够的拦截精度，可以拦截直径大于1mm的固体颗粒，满足常规工业管路的杂质防护需求。在实际选型匹配时，这款展平钢板网可以直接替换同通径减压阀内的老旧整流网，不需要对阀体进行二次加工，安装时只需要将网面平整放置在入口腔的安装台阶上，再依次装配阀芯、膜片等组件即可，维护更换十分便捷。针对不同的流体工况，这款钢板网的基材可以选用304不锈钢、316L不锈钢或者镀锌钢板，分别适配普通水介质、腐蚀性化工介质、压缩空气等不同场景，网面没有尖锐的冲压毛刺，不会在装配过程中划伤阀体的密封橡胶件，也不会在流体冲刷下产生金属碎屑。在三维建模过程中，对网孔的排布做了等距阵列处理，完全还原实际冲压展平后的网孔形态，没有做简化处理，方便工程师在做阀内流场仿真时，直接导入模型进行流阻、整流效果的仿真计算，也可以直接用于装配干涉检查，验证网体与阀体内其他组件的间隙是否符合设计要求，避免实际生产装配时出现尺寸干涉的问题。
