植物残渣水处理PTAR工艺管路集成系统

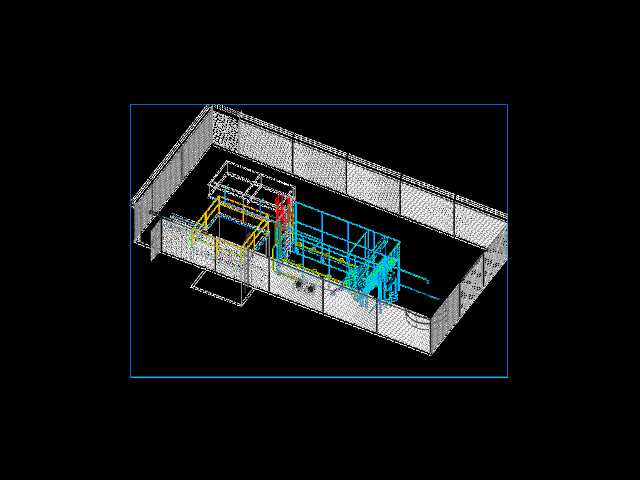

　　在食品加工、农产品深加工等生产场景中，植物残渣水处理是生产环节末端废水预处理的核心单元，这套PTAR集成系统的三维结构完整还原了现场工艺段的管路排布、阀组配置与围护框架布局，可直接用于工艺方案评审、安装交底以及预制段加工的尺寸校核。从实际应用场景来看，该系统主要承接生产环节排出的含植物纤维、残渣碎屑的工艺废水，通过阀组的通断调节、减压稳流实现废水的分级输送与预处理导流，避免高杂质含量的废水直接进入后续处理单元造成管路堵塞或者泵组过载。

　　整套系统的设计思路完全围绕现场安装的落地性展开，外围采用型钢焊接的围护框架作为管路与阀组的承载基体，框架的立柱与横梁间距充分考虑了后期运维的操作空间，人员可直接进入框架内部完成阀件检修、管路清堵作业，无需额外搭设操作平台。管路排布采用分层布局逻辑，上层走清水回流管路，中层布置工艺进水与减压支路，下层设置残渣导流与排污管路，不同介质的管路通过颜色区分，现场安装时可直接对应三维模型的色标完成管路对接，减少现场配管的错接概率。阀组的选型与安装位置经过反复校核，减压阀组设置在进水主路的中段位置，前后预留了足够的直管段长度，满足阀件的流态稳定要求，避免因进水紊流造成阀后压力波动，影响后续处理单元的进水稳定性。

　　从安装边界来看，整套系统的外围框架长宽尺寸适配常规车间的预留安装空位，底部设置的可调支脚可适配现场地面的平整度误差，无需额外做预埋基础，降低现场施工的土建成本。管路接口全部采用法兰连接形式，对接位置的法兰端面距框架边缘预留了足够的螺栓操作空间，现场安装时无需额外切割框架结构即可完成法兰紧固作业。考虑到植物残渣废水的纤维缠绕特性，管路的弯头全部采用大曲率半径的冲压弯头，减少残渣在弯头位置的挂壁堆积，排污支路的管路坡度严格按照流体自流速要求设置，避免停机时残渣沉积造成管路堵塞。

　　整套模型的结构细节完整还原了现场的支吊架位置、管卡固定点以及阀组的操作手柄朝向，在进行三维建模时，所有管路的中心线标高、阀组的安装高度都符合人体工程学操作要求，常用的操作阀门手柄距操作平台的高度控制在1.1米至1.4米区间，操作人员无需借助登高工具即可完成阀门开闭操作。框架的顶部设置了防护格栅，避免高空坠物损坏管路与阀件，侧面预留的检修门位置对应内部易损阀件的安装点，日常检修时无需拆除大面积围护结构即可完成配件更换。在流体控制逻辑上，减压阀组旁设置了旁通支路，当主路减压阀需要检修维护时，可切换至旁通支路维持系统连续运行，不会造成生产环节的废水输送中断，旁通管路上同样配置了截止阀与节流装置，可临时替代主路完成压力调节功能。管路的低点位置全部设置了排污阀，停机维护时可排空管路内的残留积水与残渣，避免冬季低温环境下管路冻裂，同时也能减少长期停机时管路内壁的腐蚀结垢。整套系统的结构设计没有冗余的装饰性构件，所有部件都服务于工艺功能实现与安装运维便利性，三维模型的装配层级清晰，可直接导出不同部件的加工图纸用于预制生产，也可导入BIM系统完成整个厂区的工艺管线碰撞检查，提前规避现场安装时与其他工艺管线、电气桥架的位置冲突。
