工业管道支撑用多层型钢组合钢架结构

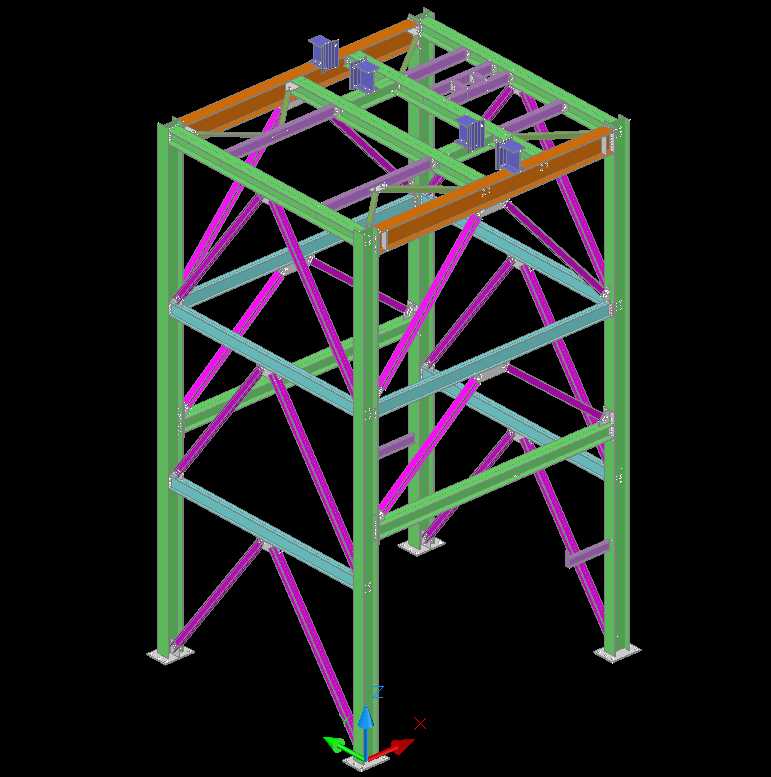

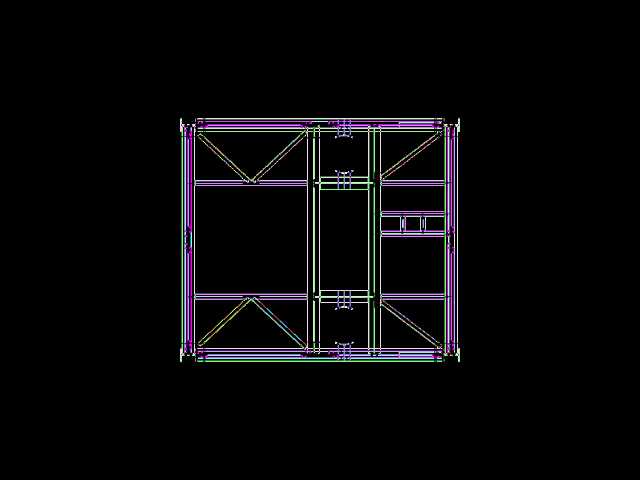

　　在化工园区管廊、工业厂房工艺管线布设、厂区公用工程管道架设场景中，这类多层型钢组合钢架是承担管线荷载、约束管线位移的核心承载构件，区别于简易的单柱悬臂支架，该结构采用四柱落地的框架式构型，适配多根不同管径、不同介质管线的集中布设需求，可同时承载工艺物料管、公用工程水管、压缩空气管甚至小型电缆桥架的综合荷载，避免零散支架占用过多厂区空间，也能减少现场支架安装的土建施工点位。从结构构型来看，四根主立柱采用等截面H型钢制作，柱脚设置带地脚螺栓孔的方形底板，安装时可通过预埋螺栓或化学锚栓与混凝土基础刚性连接，柱脚底板与立柱端部设置三角加劲肋，抵消立柱承受的竖向压应力与水平弯矩，避免柱脚部位出现应力集中导致的焊缝撕裂或型材变形。

　　各层横梁根据承载管线的重量差异选用不同规格的型钢，顶层横梁采用宽翼缘H型钢，可承载大口径、重介质的主工艺管线，中间层横梁采用槽钢或轻型H型钢，适配中小口径的辅助管线布设，横梁与立柱的连接节点采用带加劲板的角焊缝连接，同时在节点处设置螺栓孔位，方便现场安装时根据实际管线走向微调横梁高度，也便于后期管线改造时的构件拆装。为了提升框架整体的抗侧移能力，结构在立柱之间的各个立面均设置了交叉斜撑，斜撑采用等边角钢制作，两端通过节点板与立柱、横梁焊接连接，交叉斜撑的设置可以有效抵消管线运行时产生的水平振动、风荷载以及可能的地震作用，避免框架出现侧向晃动或整体失稳，尤其是在布设带压输送、存在介质脉动的管线时，斜撑的阻尼作用可以大幅降低结构的振动幅值，减少连接焊缝的疲劳损伤。

　　设计过程中需要重点控制各层横梁的间距，既要满足不同管径管线的安装操作空间，预留出管道法兰连接、阀门安装、保温层施工的操作余量，也要控制立柱的长细比，避免立柱自由段过长导致失稳，通常层间净距会根据最粗管线的外径、保温层厚度加上不小于200mm的操作间隙来确定，同时顶层横梁的标高需要匹配管线接入设备的接口高度，减少管线的弯头数量，降低介质输送的阻力损失。安装边界方面，四柱的柱脚定位需要严格匹配管线的走向轴线，柱脚基础的标高偏差需要控制在±2mm以内，避免框架安装后出现横梁倾斜导致管线局部应力集中；框架整体的垂直度偏差需要控制在高度的1/1000以内，各层横梁的水平度偏差不超过1.5mm/m，防止管线布设后出现坡向错误导致的介质积液问题。

　　在管线与横梁的连接部位，需要根据管线的热膨胀量设置相应的管托或滑动支座，避免管线热胀冷缩产生的应力直接作用在钢架横梁上，对于输送高温介质的管线，还需要在管托与横梁之间设置隔热垫层，减少热量向钢架传递导致的型材温度应力变形。这类钢架结构的所有型材连接节点在焊接完成后都需要做焊缝探伤检测，确保焊缝熔深满足设计荷载要求，整体做防腐防锈处理，适配厂区户外或室内的腐蚀环境，延长结构的使用寿命，相比现场焊接制作的临时支架，这种标准化设计的钢架结构受力更合理，安装效率更高，承载能力冗余量充足，可适配多数工业场景下的多层管道集中支撑需求。
