工业立式储水塔金属支撑结构设计

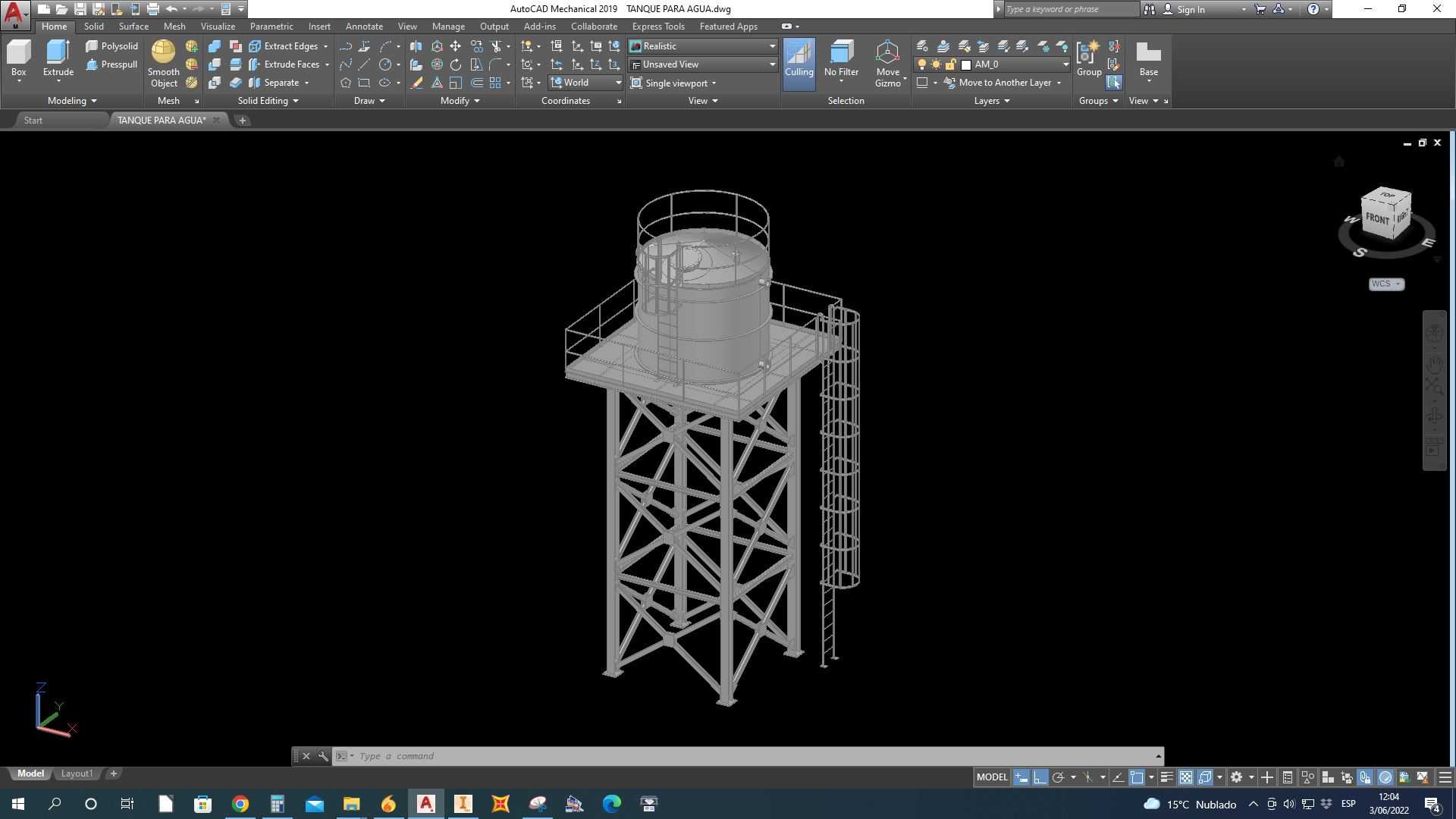

　　这套立式储水设施的钢结构支撑系统，主要面向厂区生产供水、小型集中供水点、野外作业临时储水等场景设计，核心作用是将储水罐体架高至设定高度，依靠重力形成稳定供水压头，省去额外增压设备的投入与运维成本，同时为罐体检修、日常巡检提供安全的操作空间。从结构组成来看，整套设施分为下部支撑桁架、中部操作平台、上部罐体固定位、附属爬梯与防护结构四个部分，各部件之间采用栓接加局部焊接的组合连接方式，既保证现场安装的便捷性，也能满足长期户外使用的结构强度要求。

　　设计过程中首先核算了满载状态下的总载荷，包含罐体自重、满罐水体重量、平台检修活荷载、风载荷以及部分区域的雪载荷取值，下部桁架采用交叉腹杆的格构式设计，四根主立柱采用等边角钢拼接成型，腹杆按受力大小区分型材规格，在主立柱与腹杆的连接节点处增设加劲肋，避免应力集中导致的节点变形。桁架的底部设计有预埋螺栓连接的底板，底板上开设长圆孔，可抵消基础施工时的少量位置偏差，安装时可通过垫铁调整整体水平度，保证罐体安装后垂直度偏差控制在规范允许范围内。

　　中部操作平台采用花纹钢板铺设，平台边缘设置1.2米高的防护栏杆，栏杆下部设置100mm高的挡脚板，防止工具、零配件从平台边缘坠落，栏杆的横杆与立杆间距符合高空作业防护的安全要求，平台的有效操作宽度预留了足够的检修空间，可满足两名检修人员同时作业、携带常用工具通行的需求。罐体与平台的连接位置设计有环形固定抱箍，抱箍与平台主梁采用螺栓连接，可适配对应规格的圆柱形储水罐体，安装时可通过抱箍的调节螺栓调整罐体的居中位置，避免罐体偏载导致桁架受力不均。

　　附属直爬梯沿桁架一侧通长设置，爬梯踏步采用防滑圆钢制作，踏步间距控制在300mm，符合人体工程学的攀爬步幅要求，爬梯与桁架主立柱采用抱箍式连接，无需现场焊接即可完成固定，爬梯外侧设置有护笼结构，护笼从距离地面2米高度开始设置，一直延伸至平台入口位置，为攀爬人员提供防坠落防护。爬梯与平台的衔接处设计有安全门，日常处于关闭状态，避免无关人员随意攀爬至平台区域。

　　从安装边界来看，整套结构的占地尺寸根据桁架底部的外轮廓确定，基础施工时需按照底部螺栓孔位预留预埋，基础的承载能力需满足满载总载荷的1.5倍安全系数要求，罐体顶部预留有进水口、溢流口、排气口的安装位置，底部预留有出水口、排污口的接管空间，平台上对应各个管口的位置都预留了操作空位，方便后续管道安装与阀门操作。设计时还考虑了防腐需求，所有钢结构部件在出厂前都做了抛丸除锈处理，表面喷涂防锈底漆与户外耐候面漆，可适应户外露天的使用环境，减少后期维护的频次。

　　在实际应用中，这类架高储水结构相比地面放置的储水罐，能够依靠高度差自然形成稳定的出水压力，在供电不稳定的区域也能保证持续供水，同时架高设计可以避免罐体被地面积水浸泡，延长罐体的使用寿命，桁架的开放式结构也能减少风阻，在多风区域使用时具备更好的抗风稳定性。设计过程中对各个连接节点都做了受力验算，保证在极端天气下结构不会出现失稳、变形的问题，所有型材的选型都在满足强度要求的前提下尽可能控制自重，降低材料成本与安装难度。
