食品加工用滚筒式蔬菜旋转分级分选设备

　　在净菜加工、果蔬预制菜生产、农产品商品化处理的车间场景里，这类滚筒旋转式分级设备是产线前端的核心处理单元，主要承接上游清洗工序送来的带表皮或初处理后的蔬菜物料，通过连续旋转的滚筒筛面完成不同尺寸规格的物料分流，替代传统人工分选的低效作业模式，适配土豆、胡萝卜、洋葱、番茄等多种球形、类球形根茎类及果菜类农产品的分级需求，可直接对接后续的包装、切制、精深加工工序，是规模化果蔬加工产线实现标准化生产的必备配套装备。

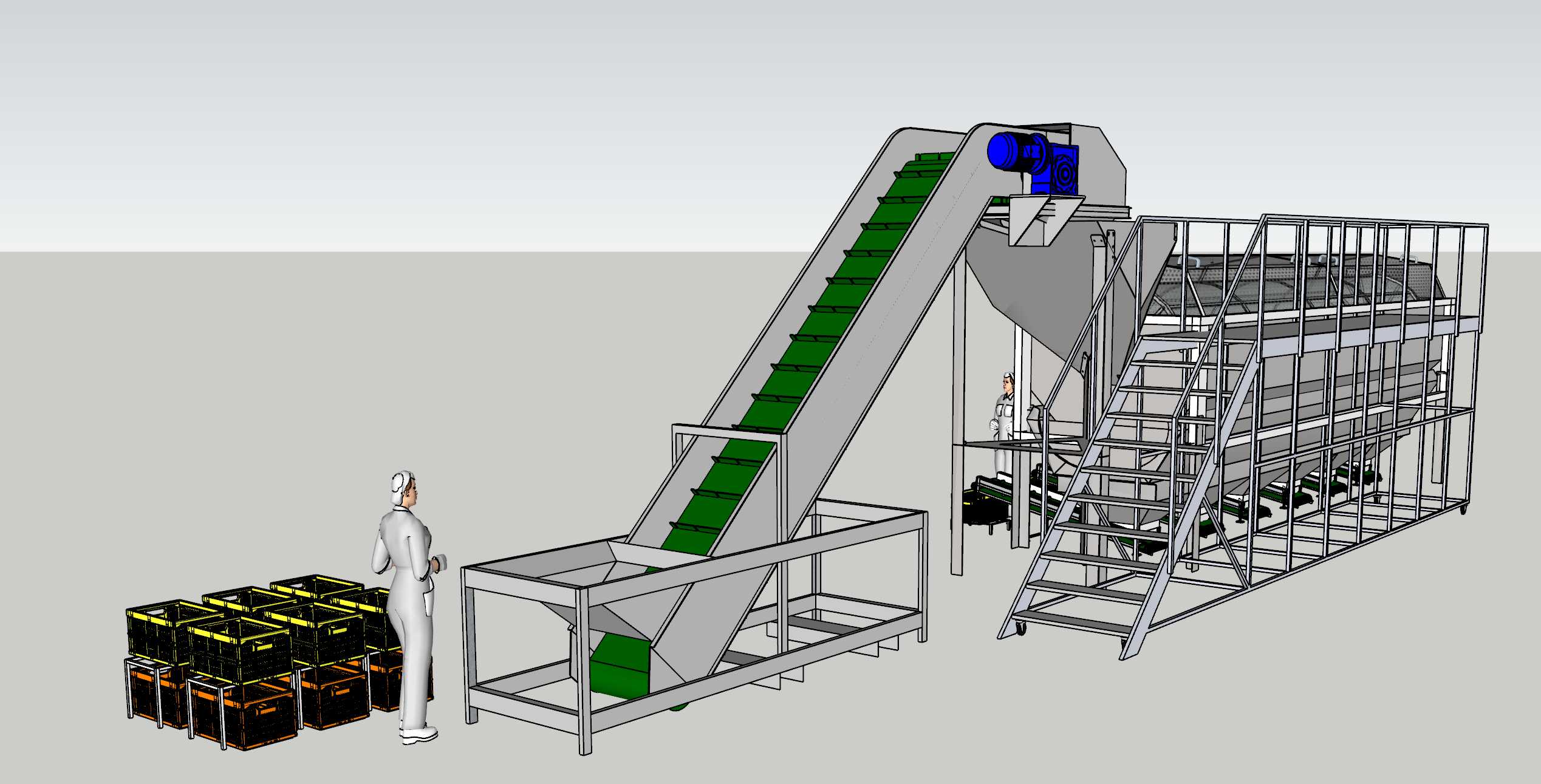

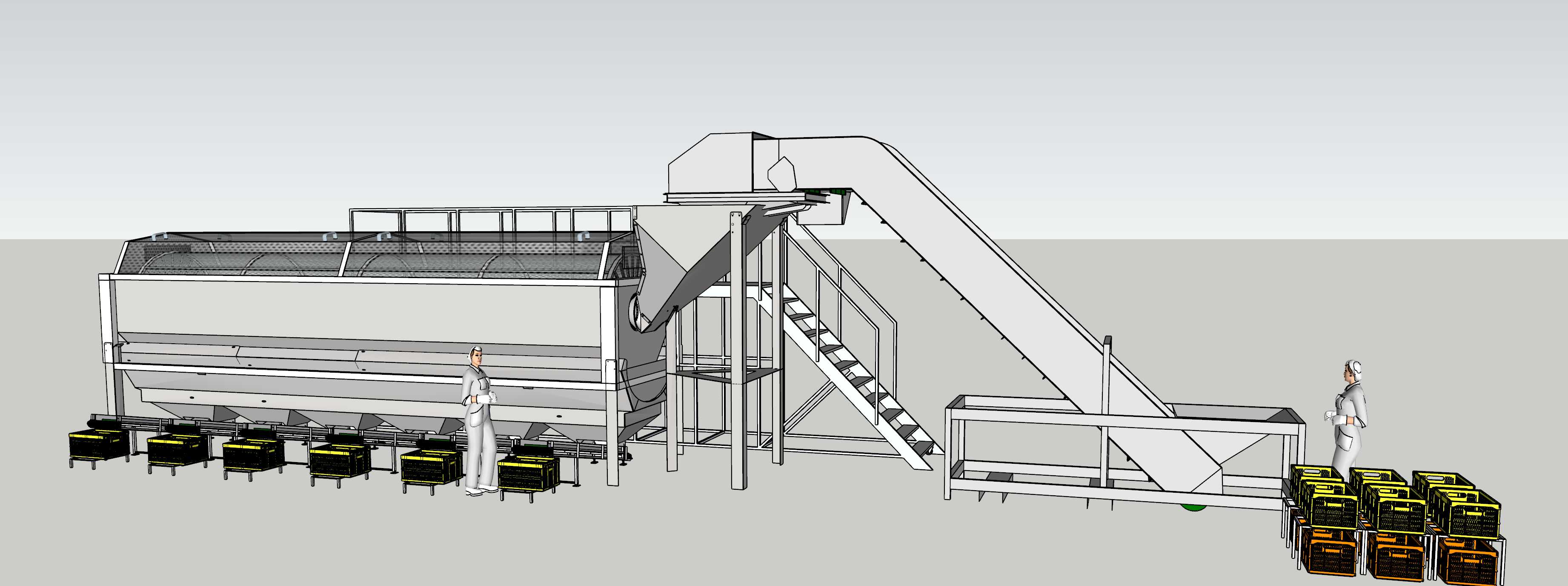

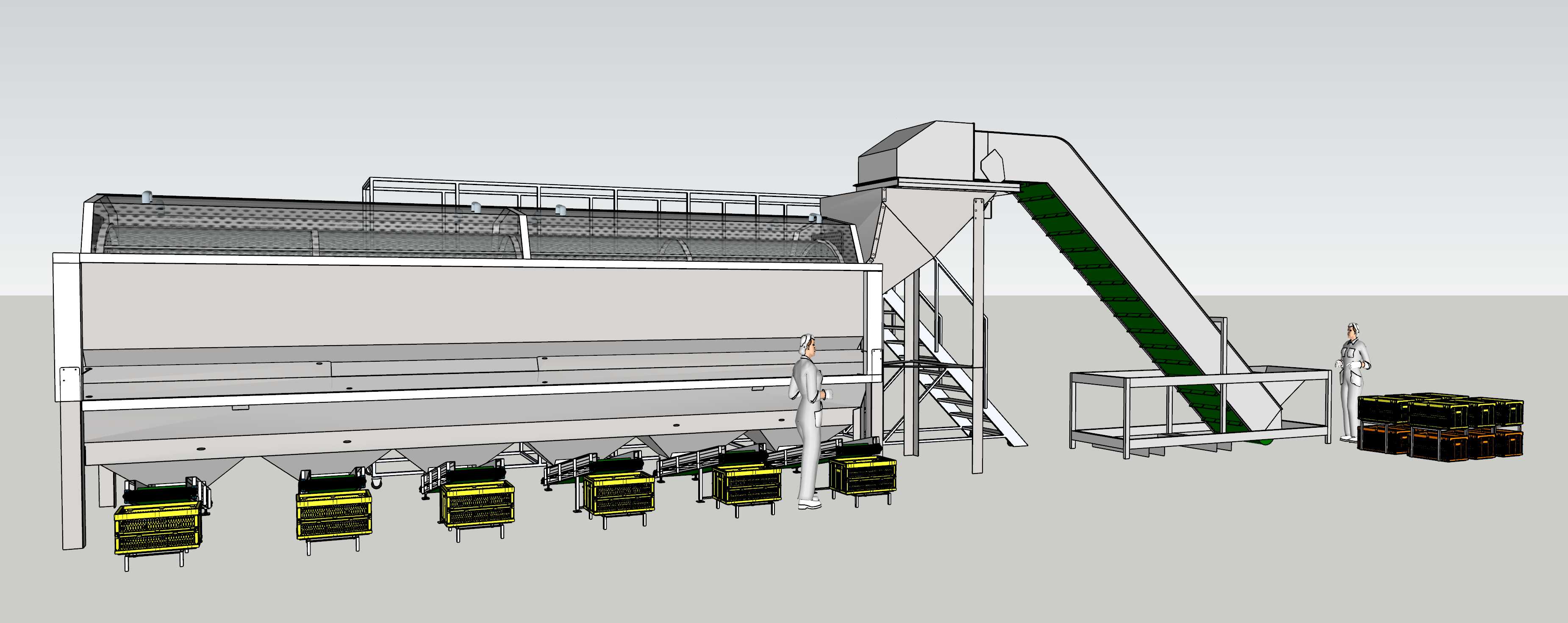

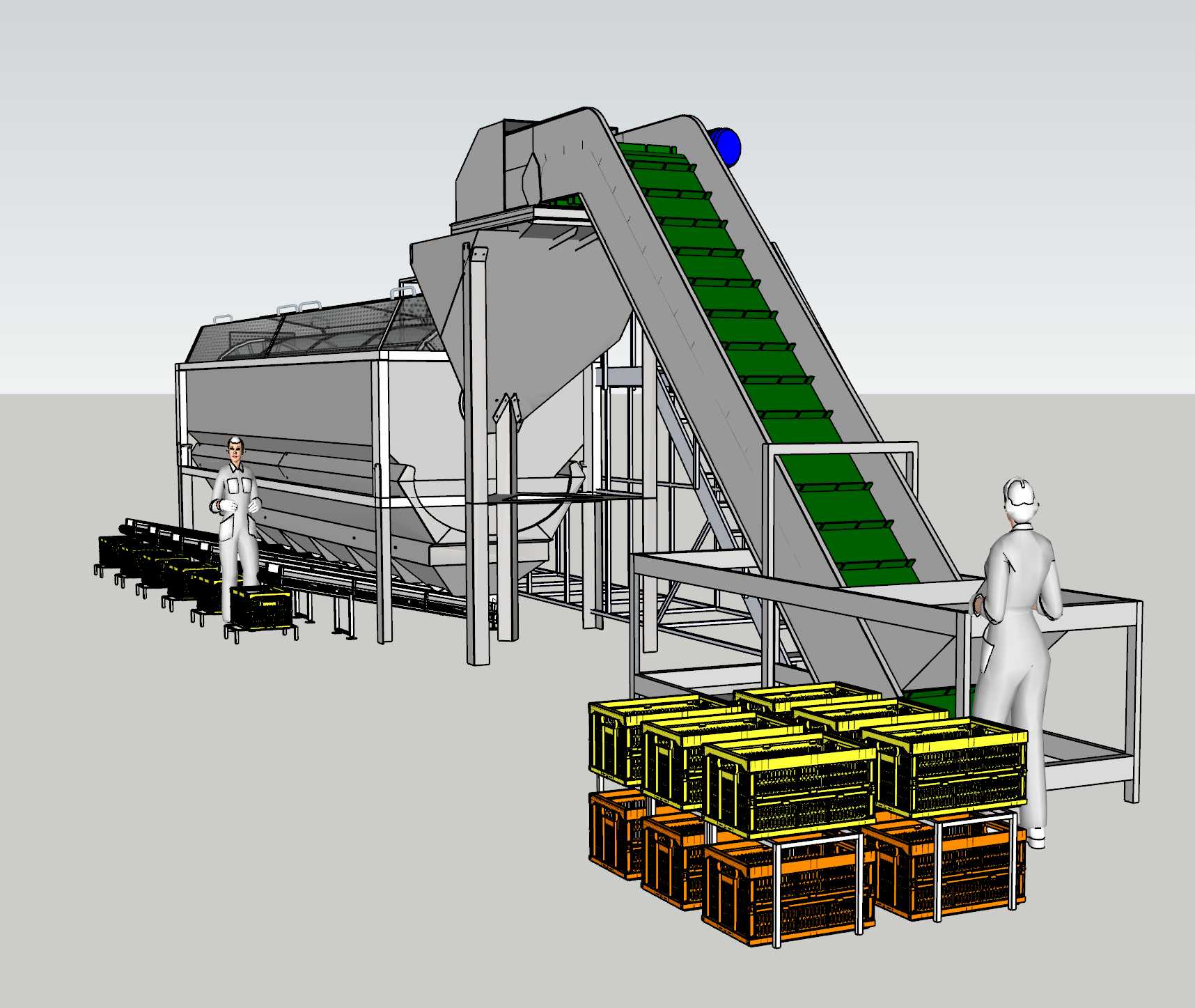

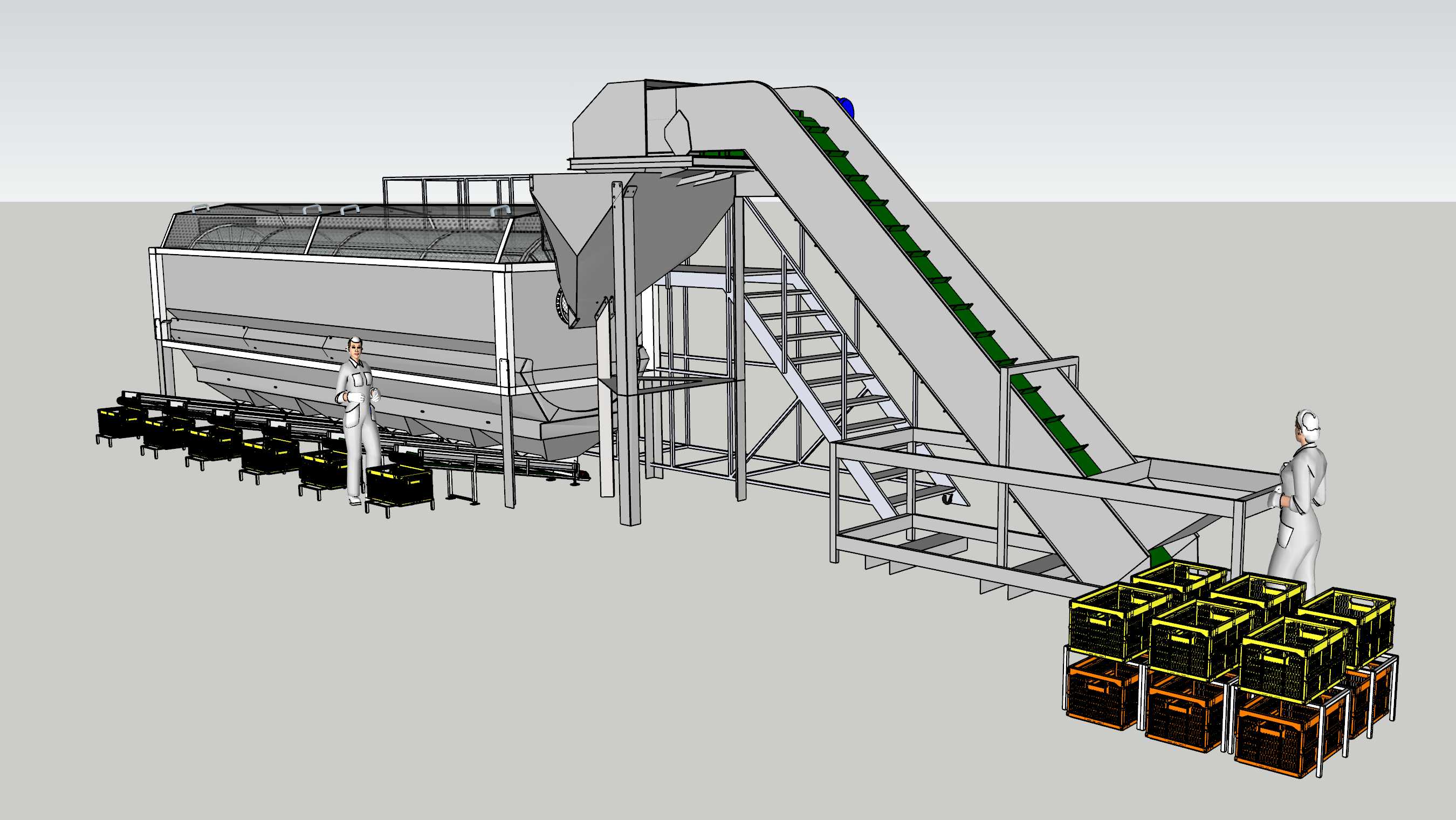

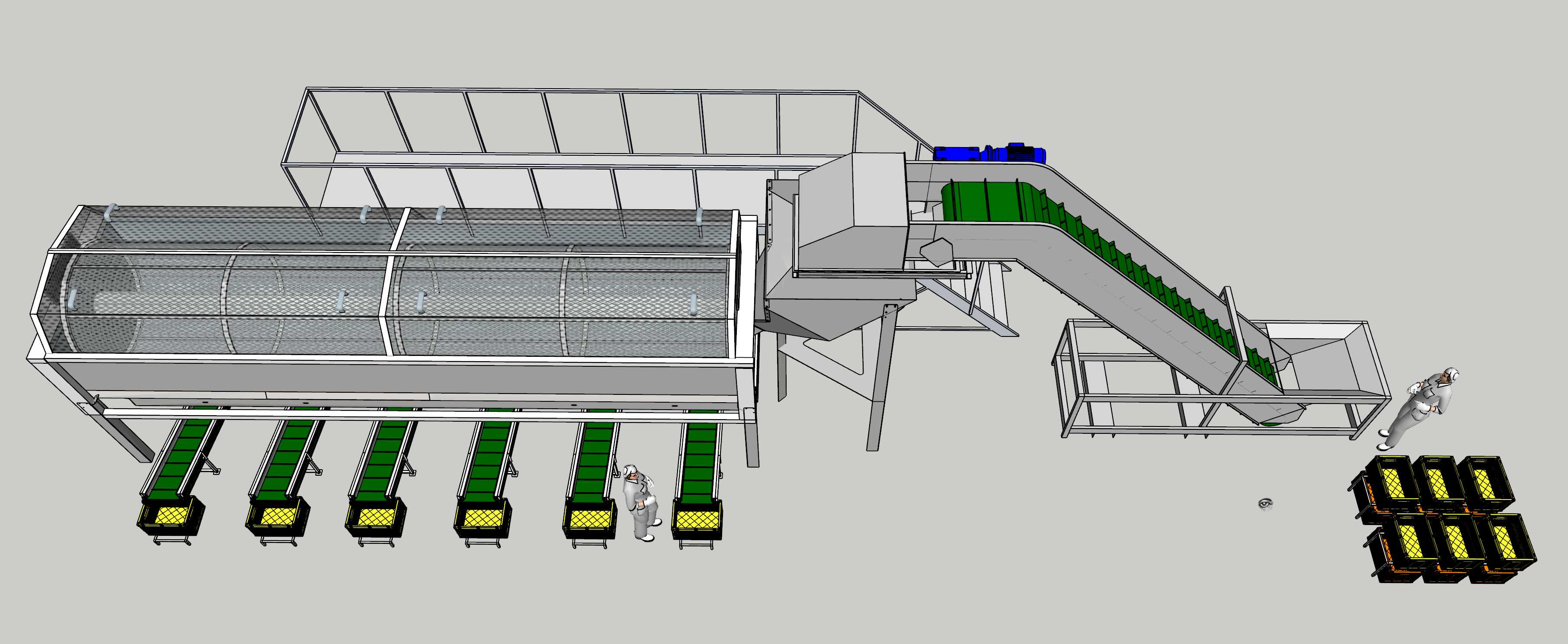

　　设备整体采用卧式长筒布局，主体分级滚筒段沿长度方向设置多组不同孔径的筛分区段，进料端配套倾斜式皮带提升上料机构，将物料均匀送入滚筒内部，滚筒通过两端的托轮组支撑驱动，以恒定低转速运转，物料在滚筒内部随筒壁提升、下落的过程中，小于对应区段筛孔尺寸的物料会透过筛孔落入下方的集料斗，沿每个集料斗下方的出料口排出，大于当前筛孔的物料则随滚筒转动继续向出料端移动，进入下一级更大孔径的筛分区段，最终实现多规格物料的连续分级，全程无人工干预即可完成4-6个等级的尺寸分选，分选精度可通过筛孔尺寸的定制化配置调整，适配不同品类蔬菜的分级标准。

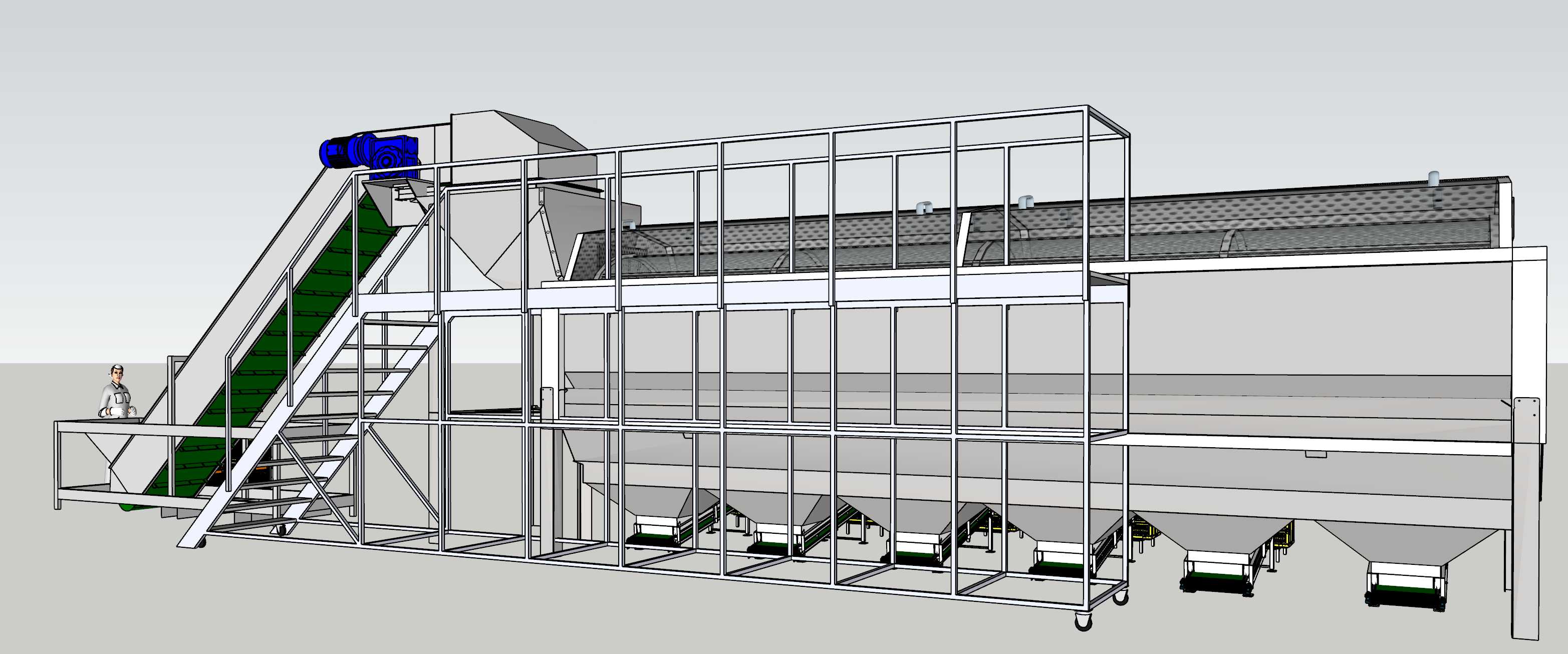

　　从结构设计逻辑来看，整机接触物料的部分全部采用食品级不锈钢材质制作，滚筒筛面采用冲孔抛光工艺，边缘做圆弧倒钝处理，避免刮伤蔬菜表皮造成物料损耗，同时光滑的表面不易残留物料残渣，日常生产结束后可直接通过高压水枪冲洗清洁，符合食品加工车间的卫生管控要求。滚筒驱动端采用变频减速电机搭配链传动结构，可根据不同物料的特性调整滚筒转速，针对表皮较脆的叶球类物料可降低转速减少磕碰损伤，针对表面带泥的根茎类物料可适当提高转速增强筛分效率。设备侧面设置带护栏的检修爬梯，对应滚筒驱动端、传动部位预留检修操作空间，日常维护时可快速到达各维护点位，不需要额外搭建辅助登高设施。

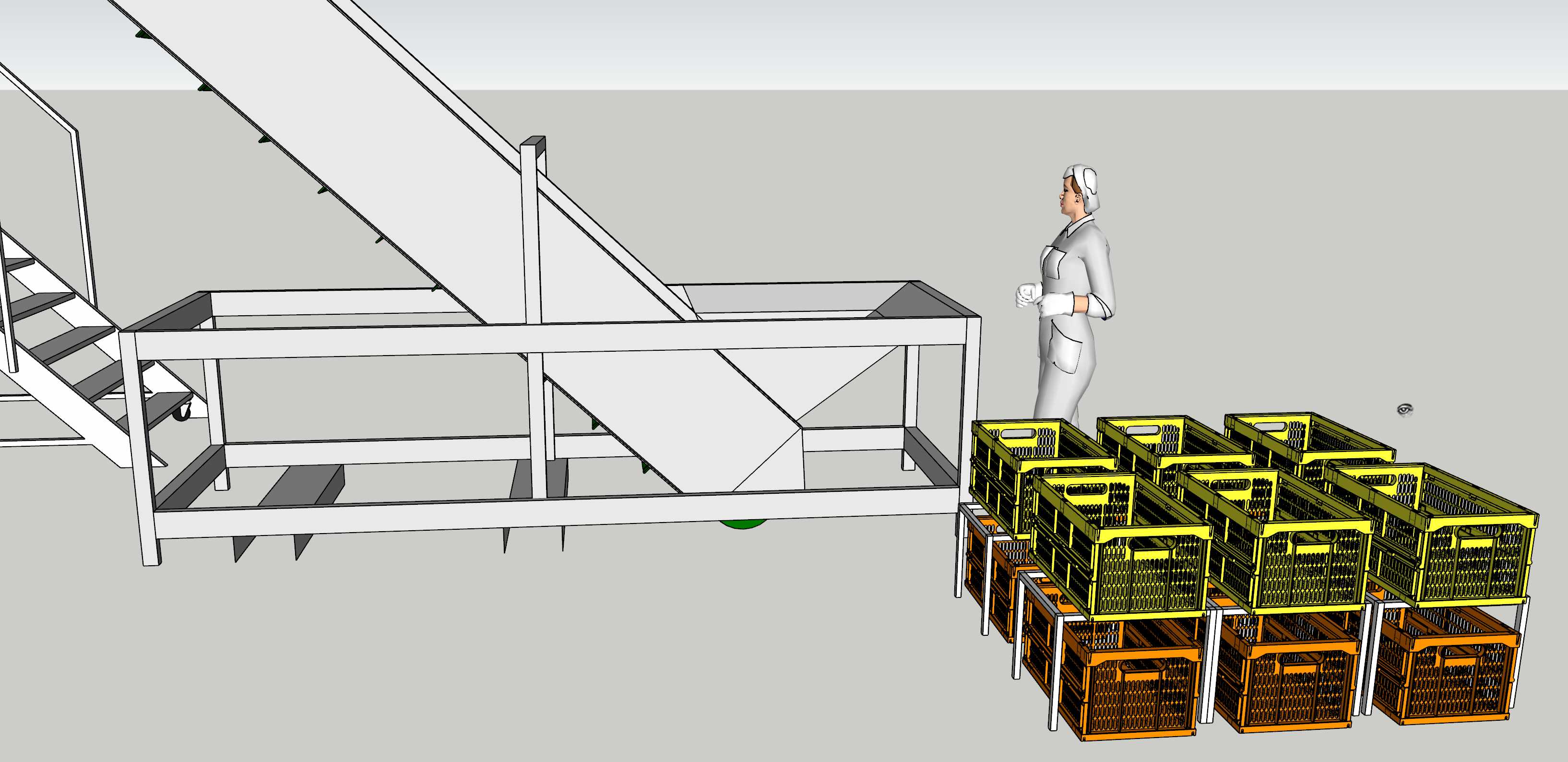

　　安装边界方面，设备主体长度约12米，宽度方向包含上料提升机及侧边出料通道总宽度约3.8米，最高点为上料提升机的进料端，高度约5.2米，安装时需要预留至少1.5米的侧边操作通道，设备底部的多个出料口需要对应匹配下游的物料收集输送带或周转箱工位，地面需要做水平硬化处理，承载能力满足设备满负荷运行时的总重量要求，进料端的上料机高度可根据上游清洗设备的出料高度做适配调整，不需要额外增设过渡衔接机构。设备运行时整体振动量较小，不需要做特殊的减震基础，常规硬化水泥地面即可满足安装要求，供电采用常规工业三相电源，配套的电控柜可集成到车间的产线总控系统中，实现与上下游设备的联动启停。

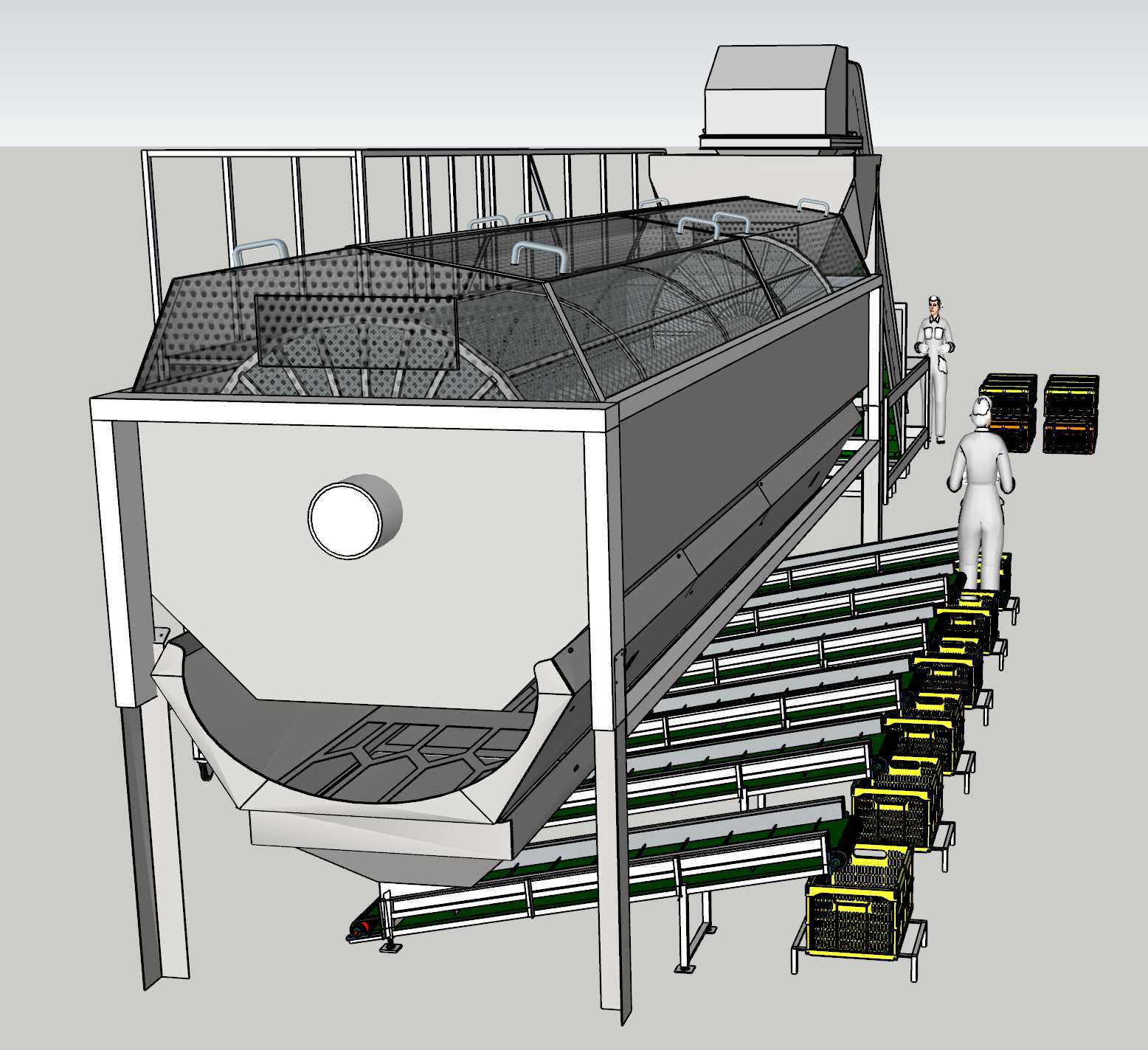

　　在实际生产应用中，该设备可适配每小时5-8吨的蔬菜处理量，相比人工分选模式效率提升10倍以上，且分选规格的一致性远高于人工操作，可有效降低后续包装工序的规格偏差率，减少因物料大小不均导致的后续加工切制损耗。滚筒的筛筒段采用分段装配式结构，当需要处理不同品类的蔬菜时，可快速更换对应筛孔尺寸的筛板段，不需要整体更换滚筒，缩短产线换型的调整时间。设备的集料斗采用大倾角斜面设计，内壁光滑无死角，物料下落过程中不会出现积料堵料的问题，针对部分表面带水的物料，筛孔设计为上小下大的锥形孔，可减少湿物料卡孔的概率，长时间连续运行也能保持稳定的筛分效率。
