多工位矩阵式柔性送料分料机构

　　这套机构面向电子元件、小型塑胶件、五金端子等轻薄物料的连续上料场景，常见于SMT周边辅助工位、连接器组装线、小零件检测分选段以及多工位并行装配设备中。现场排布时，多组送料单元沿横向并列成矩阵，单条料道负责一类物料的定向输送与暂存，末端对应取放执行件的抓取点位，可同时为多轴机械手、直线模组或者分度盘工位供给不同规格工件，减少单条料道频繁换料造成的停机等待。

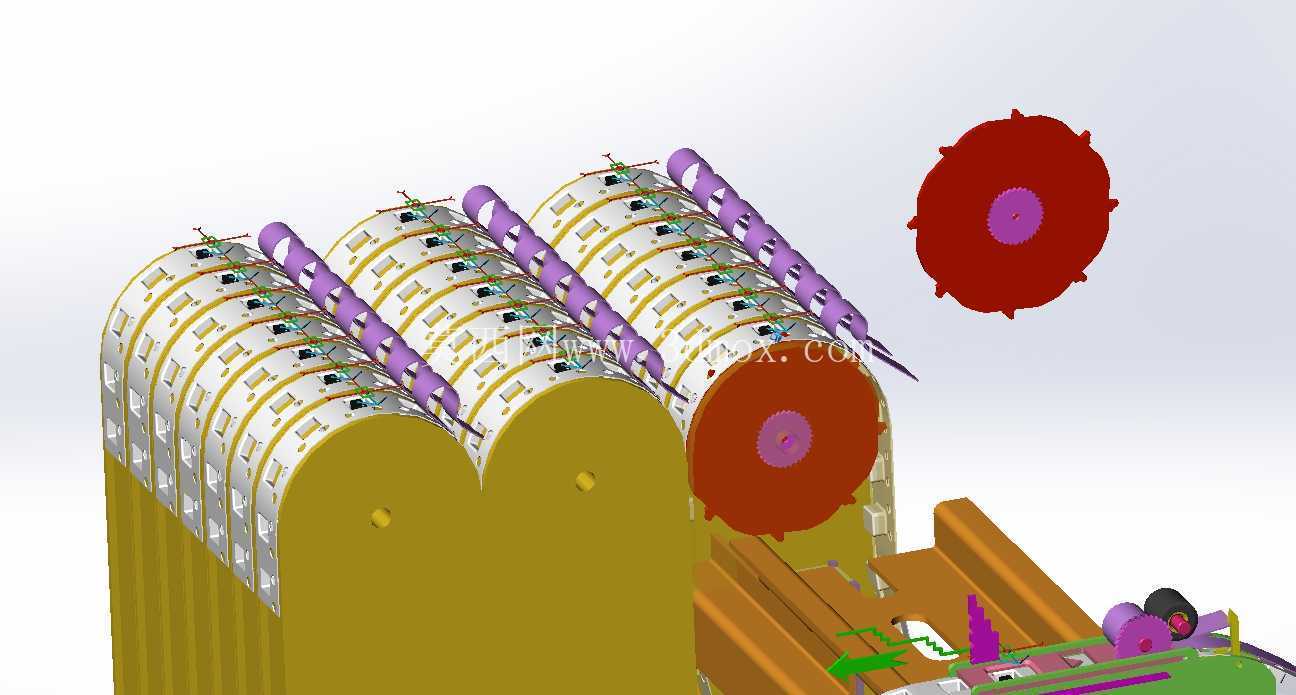

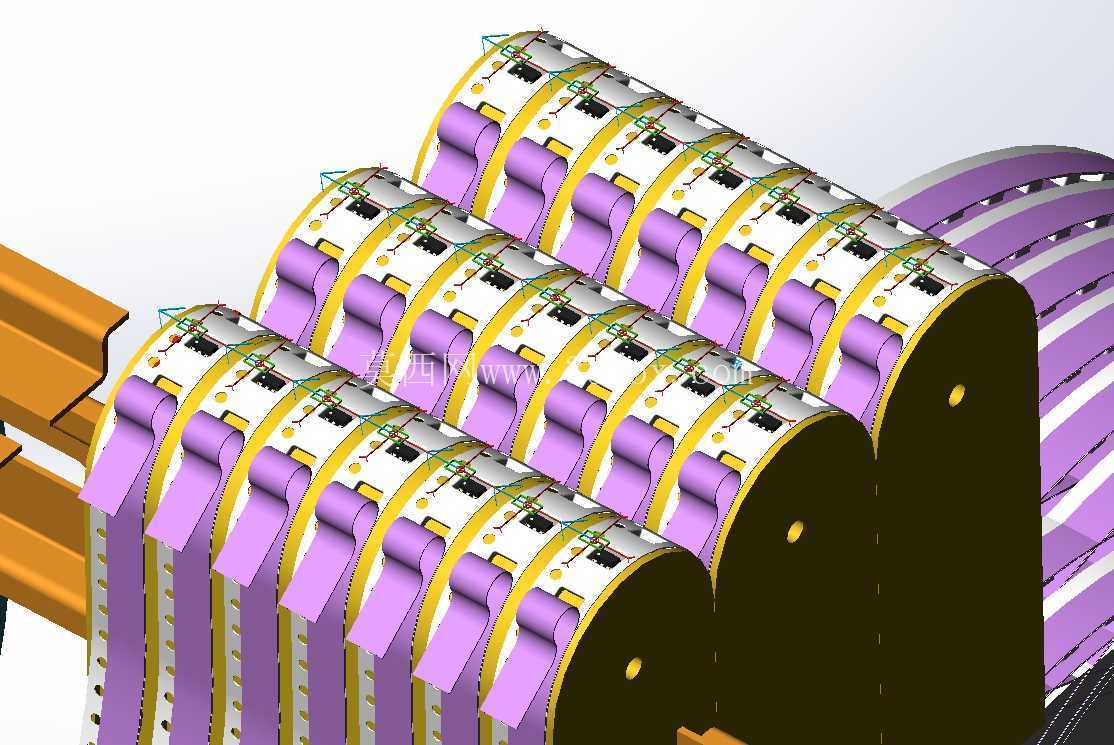

　　从结构逻辑看，每一列送料单元都包含弧形导向罩、侧向限位料道、紫色拨料摆块、底部承托立板以及端部止挡结构。弧形罩沿物料行进方向形成半封闭通道，一方面约束工件在堆叠、推送过程中的姿态，避免薄片类零件因翘曲、叠料而偏出料道；另一方面将上方来料的竖直下落动作平顺过渡到水平输送段，降低工件直接撞击造成的翻面和卡滞。料道两侧立板的间距按照工件宽度方向留出微量间隙，既保证工件能够顺畅滑移，又限制其在输送中发生大幅度旋转。

　　紫色摆块是该机构中比较关键的动作件，沿料道长度方向按固定节距布置。摆块上端通过铰接方式与驱动侧连接，下部伸入料道区域，在循环摆动过程中对物料形成逐段拨送。相比单一推板全程推送，这种分节拨料方式能够把长料道内的摩擦力分散到多个接触点，适合尺寸小、重量轻但表面容易相互贴合的零件。摆块轮廓在建模时做了圆角过渡，接触工件的一侧避免尖角，既减少刮伤塑胶件表面的概率，也能在出现轻微叠料时通过斜面引导让上层工件回落到正常姿态。

　　端部黑色弧形止挡板承担料道终端定位与安全防护作用，板上预留的小圆孔可用于安装检测传感器或者定位销。工件被逐级拨送到末端后，由止挡面限制继续前移，取放轴从上方或者侧方拾取时，工件位置保持在稳定区间。多列单元并排布置时，各末端取料点可以按统一坐标间距设计，方便机械手按照固定步距移动抓取，也便于在同一台设备上扩展物料种类。

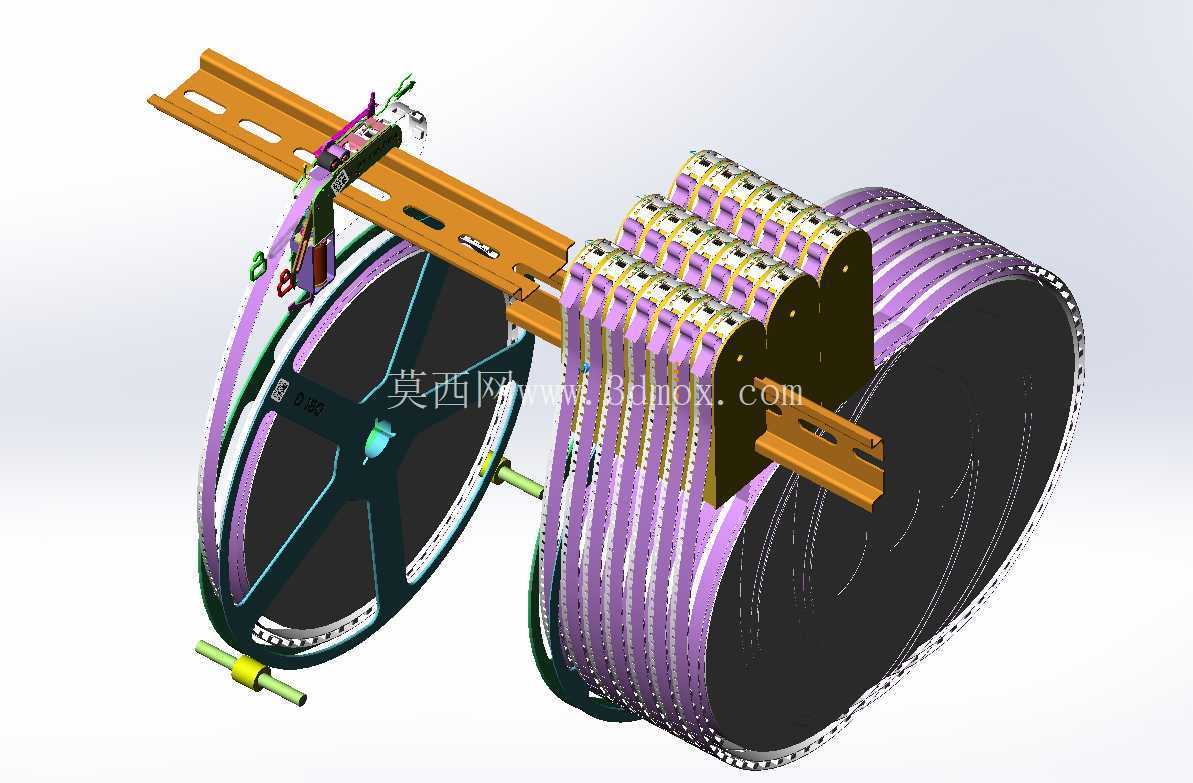

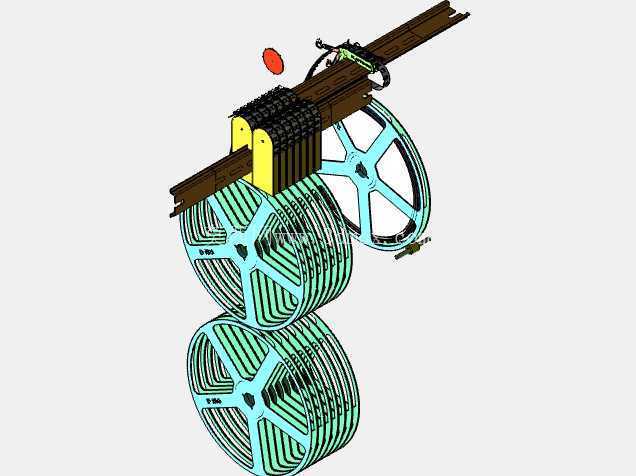

　　安装边界方面，整套机构左侧可见橙色承托梁，料道组件通过立板与底部框架连接，整体适合固定在设备工作台面或者铝型材机架上。三维布局中需要重点校核三组尺寸关系：一是相邻料道中心距，应与取放模组的抓爪间距或吸嘴排布间距一致；二是料道入口高度，要和上游振动盘、直振轨道或者人工放料托盘的出料高度衔接，避免出现落差台阶；三是摆块摆动空间，外侧需预留驱动连杆和传感器走线位置，不能与设备护板、机械手Z轴行程发生干涉。

　　设计这类送料机构时，不能只关注单件外形。物料的长宽厚、表面摩擦系数、是否带毛刺、是否容易静电吸附，都会影响料道间隙和拨块节距。若工件厚度偏差较大，料道侧壁可设计成可调式，通过长圆孔改变立板间距；若物料重量较轻，则末端不宜采用过硬止挡，可增加缓冲垫或柔性挡片，防止工件反弹。弧形罩与料道底面之间的高度也要按物料叠放层数控制，过高会失去限位作用，过低则容易挤住工件。

　　从维护角度看，摆块、铰接销和料道衬板属于易接触物料的部位，建模时应将这些零件单独拆出，便于后期更换耐磨材料。料道底部可开设观察槽或透明窗口，方便调试人员确认工件是否卡滞。传感器点位建议布置在末端待取位、缺料预警位以及入口满料位，三处信号配合设备控制逻辑，能够实现缺料停机、满料暂停送进和取料确认。

　　整体上，该模型表达的是一种多通道并行供料思路，不靠复杂专用凸轮完成所有动作，而是通过标准化料道单元重复排列，配合外部直线驱动或连杆机构实现分节送料。结构紧凑、扩展性强，适合在小型零件自动化装配、检测和包装设备中作为上料模块使用；在进行整机布置时，只需根据物料尺寸调整料道宽度、摆块节距和末端取料高度，即可快速衍生出不同工位数量的送料方案。
