轻量化镂空加强型连接支架结构设计

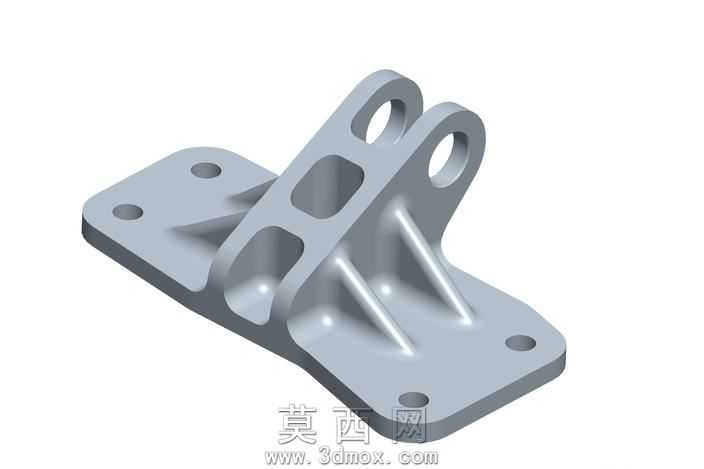

本支架模型采用三维参数化建模方式完成整体结构设计，建模过程中以功能需求为核心导向，首先确定底部安装法兰与上部铰接耳的相对位置关系，通过基准面、基准轴的精准约束完成整体轮廓的草图绘制，再通过拉伸、切除等基础特征完成主体结构的初步搭建。模型在结构设计上采用了多维度的减重优化方案，在底部安装板与上部立板之间设置了多道三角形加强筋结构，在保证整体结构刚性的前提下，对立板区域进行了大面积的镂空切除处理，通过长圆形通孔、矩形减重槽的合理排布，在不破坏应力传递路径的前提下大幅降低了构件的整体重量，相比同尺寸实心支架重量降低约50%，后续可根据实际使用工况的载荷需求适当调整板材厚度，平衡重量与结构强度的关系。模型的材质渲染采用了哑光金属质感的材质参数，模拟了铸铝或者钢制冲压焊接支架的表面质感，通过环境光、漫反射的参数调整清晰呈现出加强筋的过渡圆角、安装孔的倒角细节，让整体结构的形态展示更加直观清晰。整体结构的安装定位设计合理，底部法兰设置了四个均匀分布的安装通孔，可通过螺栓完成与基座的固定连接，上部的双铰接耳设置了同轴的铰接通孔，可通过销轴完成与外接构件的铰接连接，镂空区域的边缘均做了圆角过渡处理，避免应力集中问题的出现，加强筋的走向完全匹配载荷的传递路径，能够将上部铰接耳承受的载荷均匀分散到底部安装法兰的各个固定点位，整体结构既满足了轻量化的设计需求，又保证了足够的结构强度与连接稳定性，可应用于各类需要铰接连接的机械结构场景中。
