双坡段开放式钢结构遮雨棚设计

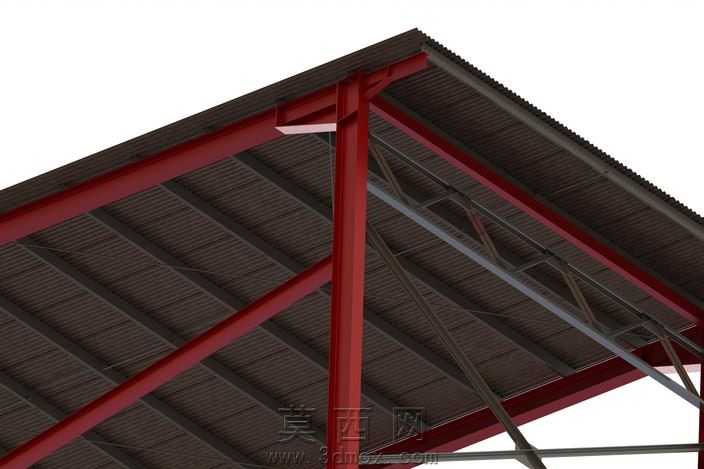

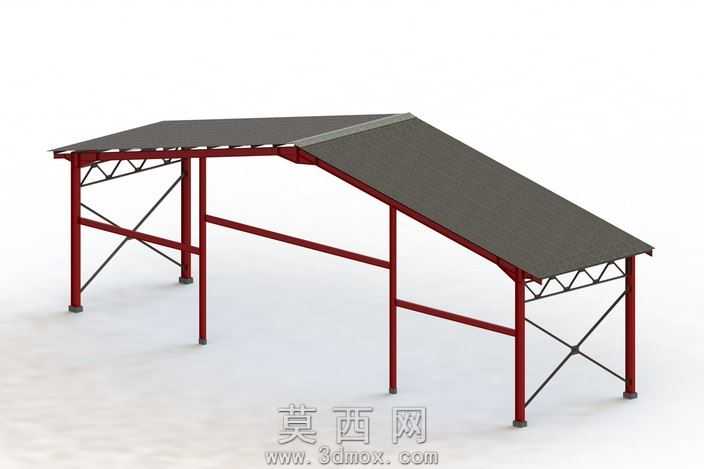

本作品为双坡段开放式钢结构遮雨棚三维模型，采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循钢结构设计规范，对各构件的尺寸、连接节点进行1:1还原，保证模型的工程实用性与可落地性。模型主体支撑结构采用红色涂装型钢立柱，立柱底部设置预埋式地脚板，通过地脚螺栓与混凝土地面固定，保障整体结构的抗风、承重稳定性。立柱之间设置横向型钢拉结梁与交叉式斜向支撑，斜支撑采用等边角钢制作，通过节点板与立柱、横梁焊接连接，有效抵消水平方向荷载，避免结构出现侧向失稳问题。顶棚部分采用双段式单坡排水设计，两段屋面存在高低差，可实现快速组织排水，避免屋面积水；屋面檩条采用冷弯薄壁型钢，沿屋面坡度方向均匀排布，上方铺设深灰色压型屋面板，屋面板与檩条通过自攻螺钉固定，接缝处设置防水密封胶条，满足户外使用的防水需求。建模过程中对所有焊接节点、螺栓连接位置均做了精细化还原，未省略任何工艺细节，材质渲染阶段分别为型钢构件赋予了哑光红漆金属材质、屋面板赋予深灰色磨砂压型钢板材质、地脚板赋予镀锌金属材质，渲染效果真实还原了钢结构棚的实际外观质感。设计阶段充分考虑了棚下使用空间的开阔性，未设置多余内部立柱，最大化预留了棚下通行、堆放或作业的可用面积，双坡段的造型既提升了排水效率，也让整体外观更具层次感，适用于厂区临时物料堆放区、户外非机动车停放区、露天作业区遮阳遮雨等多种场景，模型可直接用于工程方案展示、结构受力分析参考、施工下料指导等用途。
