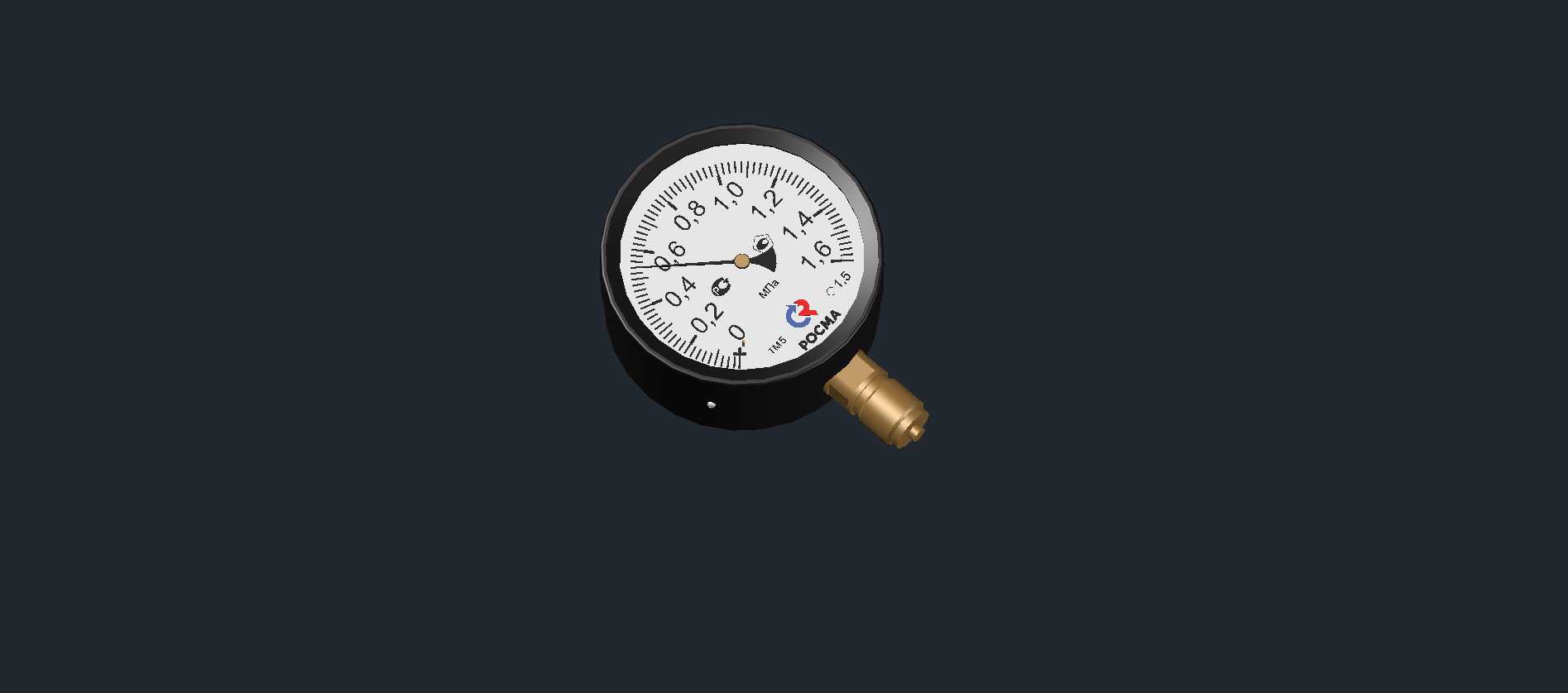

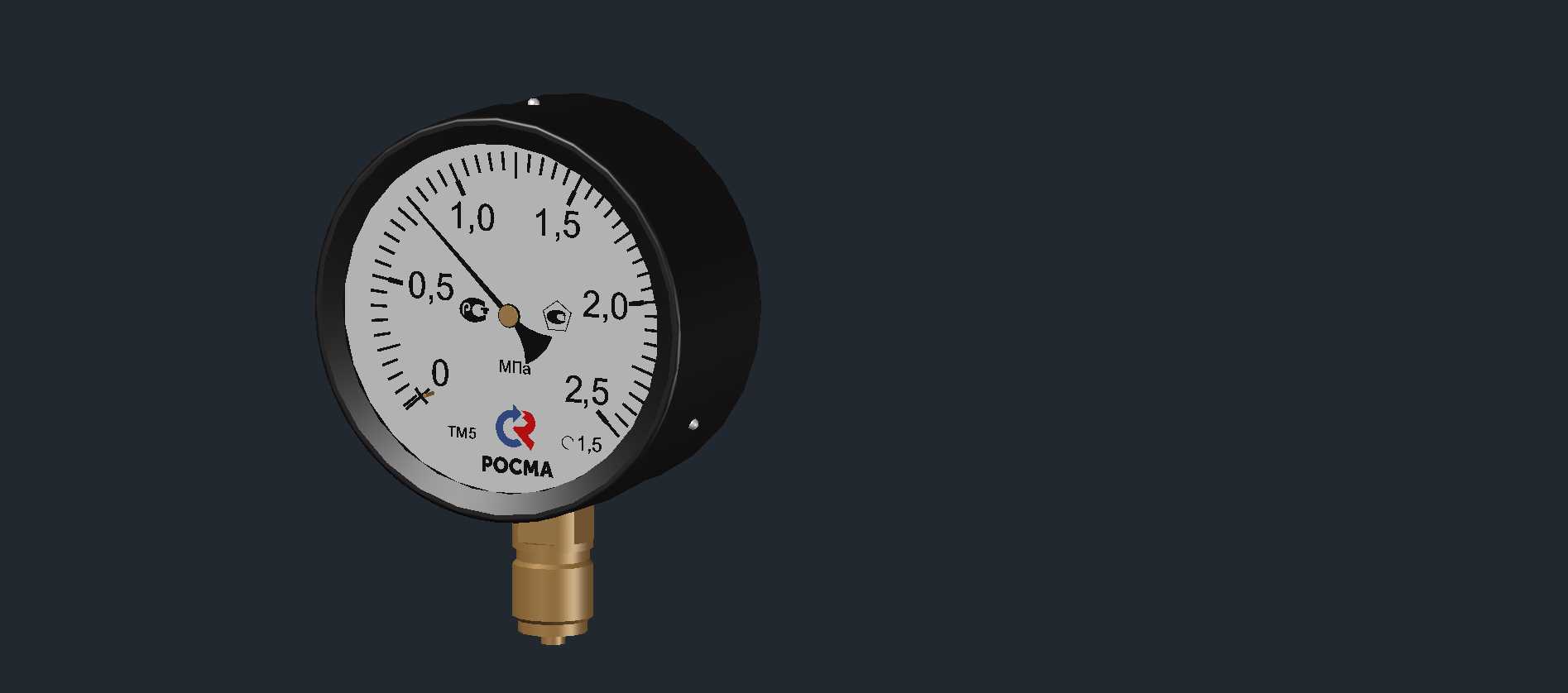

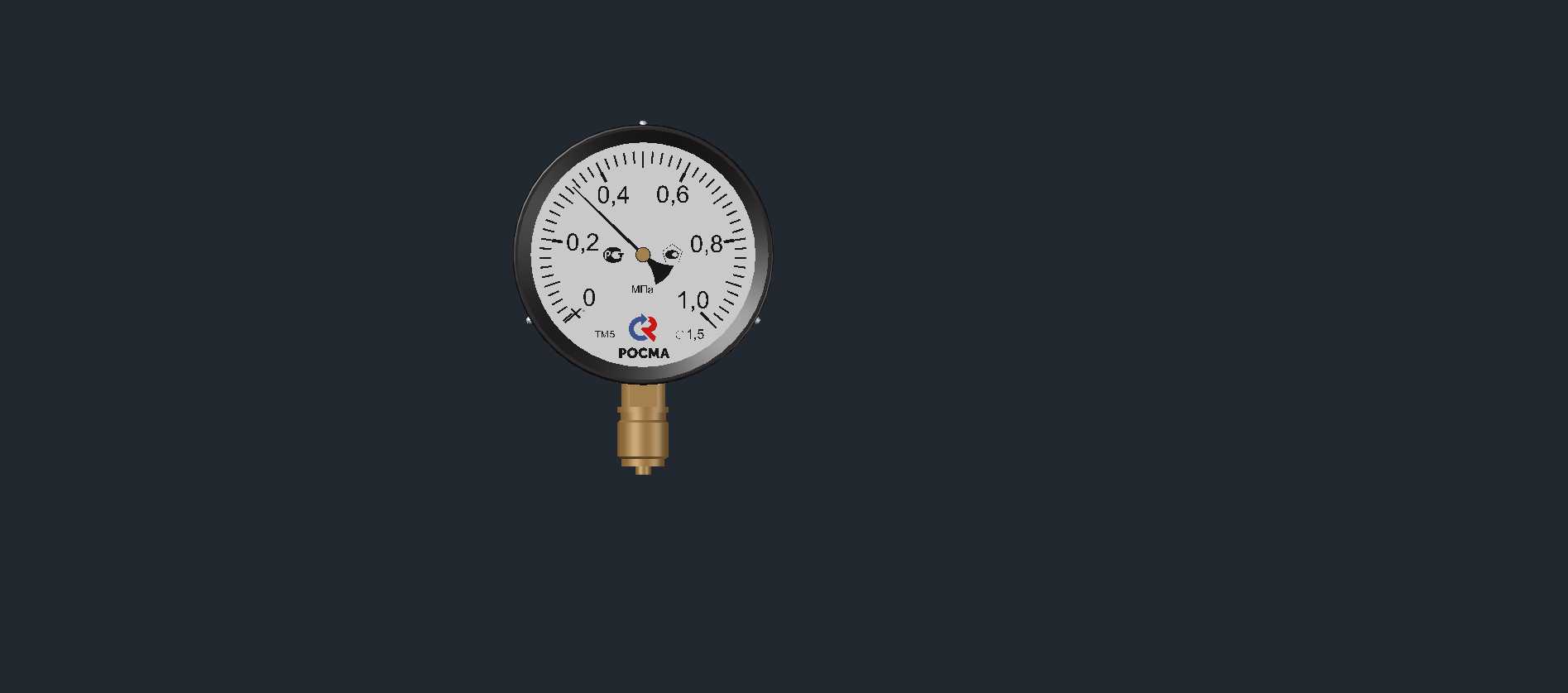

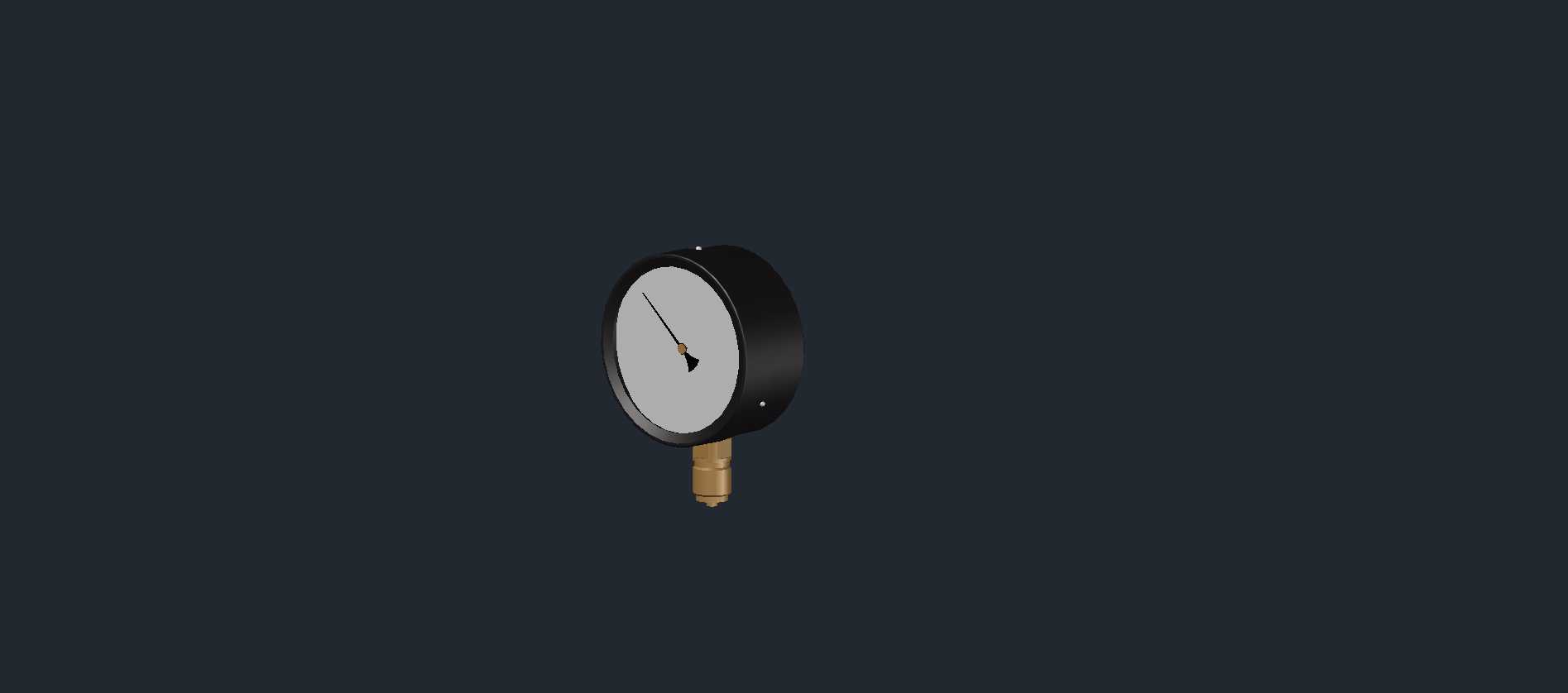

俄标TM5通用工业压力表结构设计

　　这款俄标通用压力表的三维结构还原，完全贴合工业现场管路测压的实际使用需求，从现场安装适配到内部测压结构的逻辑都做了完整复现，没有做多余的装饰性结构改动。从实际应用场景来看，这类径向安装的压力表覆盖了民用供水、工业压缩空气管路、低压液压站、中小型锅炉水系统、普通化工介质输送管路的压力检测需求，量程覆盖0到1.6MPa的常规低压测压区间，是工业现场用量最大的通用测压仪表品类，没有针对特殊腐蚀介质、超高压工况做特殊适配，主打通用场景的互换性。

　　从功能特性来看，模型完整还原了波登管测压的核心结构逻辑：表壳内部的C型波登管一端连通底部的引压接头，另一端通过连杆机构连接表盘中心的指针转轴，当介质压力进入波登管内腔时，椭圆截面的波登管会在压力作用下产生弹性形变，带动端部产生位移，通过连杆放大传动后带动指针偏转，在刻度盘上指示出对应的压力数值。表盘刻度做了双刻度标识，外圈对应MPa公制压力单位，内圈刻度适配俄标常用的工程大气压单位，方便不同使用习惯的现场操作人员读数，表盘下方的俄标标识也完全还原了原厂仪表的标注规范，没有做本地化修改。表蒙采用嵌入式安装结构，和表壳之间通过密封圈压紧，满足普通工业现场的防尘防溅要求，不需要达到防爆或者高密封等级，适配常规室内或者有遮蔽的室外管路安装场景。

　　设计思路上完全遵循通用压力表的模块化设计逻辑，所有结构都围绕易生产、易维护、高互换性的目标展开：底部的引压接头采用标准外螺纹连接结构，和表壳的基座部分采用压合密封，不需要额外焊接，既降低了生产装配的难度，也方便后期现场更换损坏的表芯时不需要拆卸整个接头，只需要拆开表壳的压圈就能更换内部机芯。表壳采用薄钢板冲压成型的结构，边缘做卷边处理，既提升了壳体的结构强度，也避免安装时划伤操作人员，整个表壳没有复杂的曲面结构，冲压模具开模成本低，适合大批量生产。指针采用轻量化的铝合金冲压件，重心和转轴完全重合，避免压力波动时指针出现抖动或者偏移，提升读数的准确性。

　　外形尺寸与安装边界方面，模型严格按照俄标TM5系列压力表的实际尺寸还原，表盘直径为100mm，是工业现场最常用的表盘规格，观察距离在3米以内都可以清晰读数；表壳整体厚度不超过50mm，安装后突出管路安装面的尺寸控制在合理范围，不会因为突出过多被现场碰撞损坏；底部引压接头的螺纹长度、螺纹规格都符合通用工业管路的安装标准，安装时只需要在管路预留的测压孔位上缠绕密封带，直接拧入即可，不需要额外加装转换接头；接头的中心和表盘中心在同一条轴线上，属于典型的径向安装结构，适配水平管路、垂直管路的侧面测压点安装，安装后表盘平面和管路轴线平行，方便操作人员站在管路侧面读数。整个模型的结构拆分完全符合实际产品的装配逻辑，每个零件的配合公差都按照常规五金冲压件、机加工件的公差等级设置，没有出现无法装配的干涉问题，不管是用来做管路系统的装配模拟，还是做仪表类产品的结构参考，都可以直接调用，不需要额外调整结构尺寸。
