视错觉无限立方体框架结构设计

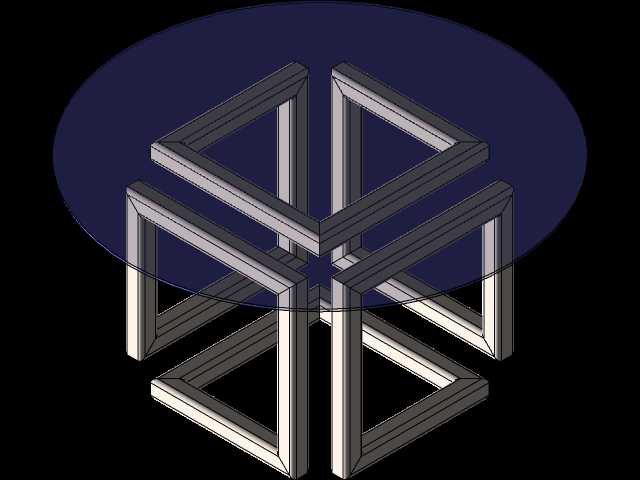

　　这类视错觉立方体框架结构，最初多应用于工业设计创意展示、机械原理教学演示场景，在工业展会的企业技术展示区、职业院校的机械制图实训教室中较为常见，能够直观帮助学习者理解空间投影关系与三维构型的视觉偏差逻辑，也可作为文创类工业摆件的结构原型，拓展机械美学在民用文创领域的落地路径。从结构功能特性来看，该构件采用等截面方管型材拼接成型，所有杆件的截面尺寸保持一致，相邻杆件的连接位置采用45度斜切对接工艺，保证拼接处的接缝完全贴合，从特定正交视角观察时，会形成上下层框架互相穿透的视觉错觉，实际结构中所有杆件均处于互不干涉的空间位置，不存在真实的交叉穿透，完全依靠空间排布的角度设计实现视错觉效果。

　　设计过程中首先需要确定单根杆件的截面边长与整体外轮廓立方体的边长比例，通常将杆件截面边长控制在整体外轮廓边长的八分之一到十分之一区间，既能够保证框架结构的视觉厚重感，避免杆件过细导致的结构单薄问题，也不会因为杆件过粗遮挡内部空间结构，破坏视错觉的呈现效果。建模时需要先绘制正视视角下的视错觉平面轮廓，再通过空间坐标偏移将不同层级的杆件分配到对应的Z轴平面，每一层框架的Z向间距与杆件截面边长保持一致，保证相邻层杆件在正视视角下刚好对齐，形成视觉上的连续感。

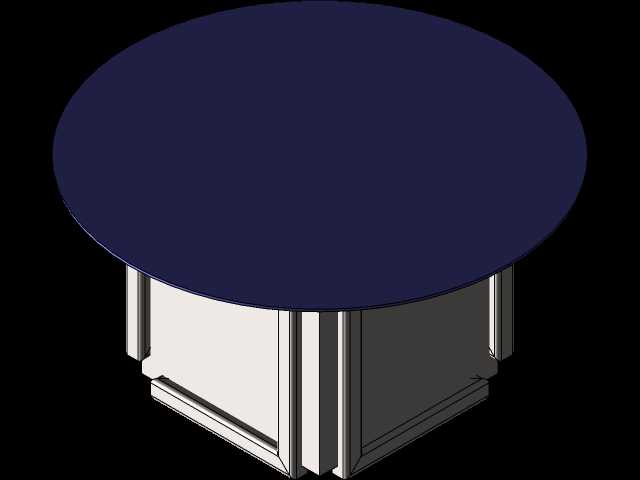

　　安装边界方面，该结构底部设置有圆形安装底座，底座直径比立方体框架的最大外轮廓尺寸大15%左右，底座厚度取整体高度的二十分之一，既能够保证结构放置时的稳定性，避免重心偏移导致的倾倒问题，也不会因为底座过大抢占视觉焦点，影响立方体结构本身的视错觉呈现效果。实际加工时可采用铝合金方管或者不锈钢方管作为原材料，拼接处采用焊接粘接工艺，焊接后需要对接缝位置进行打磨抛光处理，保证所有杆件的表面质感统一，也可采用3D打印工艺一体成型，减少拼接接缝对视觉效果的影响。

　　在教学应用场景中，该结构可作为三维制图课程的空间思维训练教具，让学习者通过观察不同角度下的结构形态，理解二维投影与三维实体之间的对应关系，纠正空间想象中的认知偏差；在文创展示场景中，可对杆件表面做阳极氧化或者喷漆处理，搭配不同的色彩搭配强化视错觉效果，放置于工业设计展厅、科技场馆的互动展示区，供参观者从不同角度观察结构的真实形态，理解视错觉的形成原理。结构设计过程中需要重点校验相邻杆件之间的最小间隙，保证在所有装配位置杆件之间都保留至少0.5mm的装配间隙，避免加工误差导致的装配干涉，同时需要对整体结构做重心校核，保证重心投影完全落在底部底座的支撑范围内，倾斜15度时不会发生倾倒，满足日常放置的稳定性要求。
