Arduino Uno开发板侧装式防护外壳结构设计

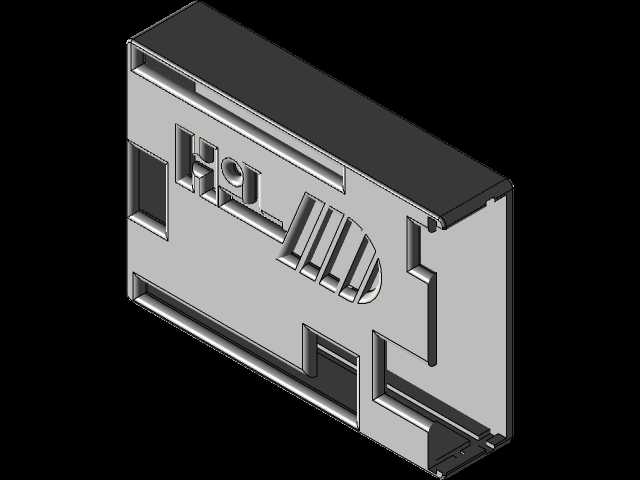

　　这款Arduino Uno开发板外壳采用侧装式结构设计，核心服务于嵌入式开发场景下的电路板防护需求，适配创客项目、小型自动化控制装置、教学实验平台等多种使用场景，解决裸板使用过程中易出现的引脚磕碰、积灰短路、外力挤压损坏等实际问题。从结构设计逻辑来看，外壳采用分体式扣合结构，上盖与底座通过侧边的卡扣结构实现无螺丝装配，拆装过程无需额外工具，能够在需要调整跳线、更换扩展模块时快速开合，兼顾防护性与调试便利性。

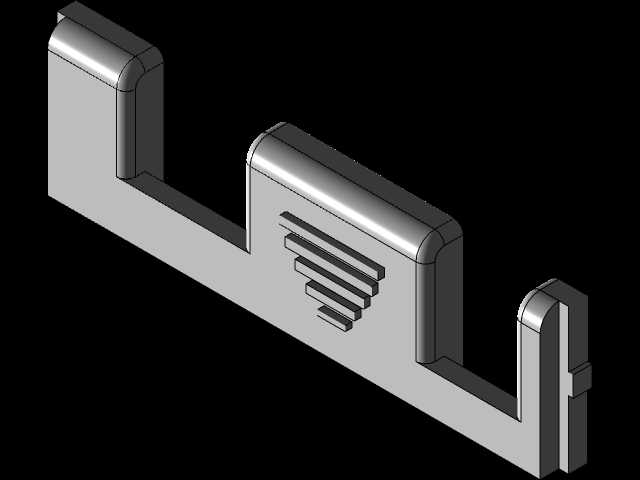

　　外壳侧面预留了对应开发板所有外接接口的精准开口，包括USB供电接口、直流电源接口、数字IO引脚排针出口、模拟引脚排针出口，开口位置与开发板接口完全对齐，不会出现外接插头无法插入的干涉问题，同时开口边缘做了0.2mm的倒角处理，避免插拔线材时被毛边刮伤线材绝缘层。外壳表面做了分区的凹凸结构设计，一方面是通过加强筋结构提升壳体的抗形变能力，在受到侧面挤压时，凹凸结构能够分散外力，避免壳体直接压迫电路板上的贴片元件，尤其是电容、晶振这类高度较高的元件，壳体内腔对应位置预留了足够的安全间隙，不会出现元件顶壳的问题；另一方面凹凸结构也能提升手持调试时的摩擦力，减少设备从手中滑落的风险。

　　从安装边界来看，外壳内腔尺寸完全匹配标准Arduino Uno板的外形尺寸，长宽方向预留0.3mm的装配公差，能够兼容不同厂商生产的同规格开发板，不会出现板件卡滞或者晃动过大的问题；壳体总高度控制在18mm以内，安装后不会额外占用过多的堆叠空间，在需要将开发板固定在设备内部支架上时，外壳底部预留了两个M3螺丝的安装孔位，孔位间距与开发板本身的固定孔位对齐，可以直接通过螺丝将带壳的开发板固定在设备机架上，不需要额外设计转接支架。

　　在实际使用场景中，这款外壳能够适配桌面级实验装置、小型智能设备原型、工业现场简易控制节点等多种环境，壳体采用硬质塑料材质的设计逻辑，能够隔绝日常使用中的溅水、灰尘，同时不会屏蔽无线扩展模块的信号，当开发板搭载蓝牙、WiFi扩展板时，外壳不会对信号传输造成明显衰减。设计过程中针对侧装结构的受力做了针对性优化，侧边卡扣的扣合量设置为0.8mm，既保证日常使用时不会因为轻微震动出现上下盖脱开的问题，也不会因为扣合量过大导致拆装时卡扣断裂；壳体内侧对应开发板四角的位置设置了微小的支撑凸台，凸台高度0.5mm，能够将电路板抬离壳体底座，避免电路板背面的焊点直接接触壳体底座，减少短路风险，同时也能在壳体底部出现凝露时，避免焊点直接接触水汽。外壳表面的标识区域做了下沉式设计，既可以粘贴功能标签，也不会因为标签凸起影响外壳的堆叠放置，当多个带壳开发板需要并排摆放收纳时，平整的顶面能够保证堆叠稳定，不会滑落。针对开发板的散热需求，外壳侧面的凹凸结构之间预留了细小的通风间隙，能够在开发板长时间运行时形成自然对流通道，带走板上电源芯片、主控芯片产生的热量，避免因为密闭空间导致芯片过热降频，不需要额外开设大面积的散热孔破坏壳体的防护性能。
