建筑工程用工字钢梁结构三维设计

　　本次设计的工字钢梁构件，主要面向民用与工业建筑的主体承重结构场景，可应用于多层厂房的楼面主次梁、大跨度公共建筑的屋面承重梁、工业平台的支撑梁以及常规民用建筑的框架受力梁等场景，是钢结构建筑体系中应用占比极高的受力型材构件。从实际工程用途来看，该类工字钢梁核心作用是承担竖向荷载并将力传导至竖向承重柱或墙体，同时可配合支撑构件承担部分水平方向的风荷载与地震作用，相比同截面积的矩形实心钢梁，其截面形式通过将材料集中布置在远离中性轴的上下翼缘位置，在相同用钢量下可获得更高的截面惯性矩与抗弯模量，大幅提升材料利用效率，降低结构整体自重。

　　从功能特性层面来说，该工字钢梁的翼缘与腹板采用等厚度设计，上下翼缘平行，便于后续与其他构件通过焊接、螺栓连接进行拼接，腹板承担截面大部分剪力，上下翼缘主要承担弯矩作用下的拉压应力，整体受力路径清晰，应力分布均匀，在常规静力荷载下不会出现明显的应力集中区域。设计过程中首先确定了截面的核心参数逻辑，针对常规6米跨度的楼面梁使用场景，选取了适配的截面高度，确保梁的挠度满足建筑结构规范要求的限值，避免后期使用过程中出现挠度过大导致的楼面开裂、装饰层脱落等问题；翼缘宽度的选取兼顾了梁的整体稳定性，避免梁在受压翼缘侧出现侧向失稳，无需额外设置过多侧向支撑即可满足常规跨度下的稳定要求；腹板厚度的选取同时考虑了抗剪承载力与局部稳定要求，在满足剪力计算的前提下控制腹板厚度，避免不必要的材料浪费，同时腹板的高厚比控制在规范允许范围内，无需额外设置加劲肋即可满足局部稳定要求，减少了后续加工的工序量。

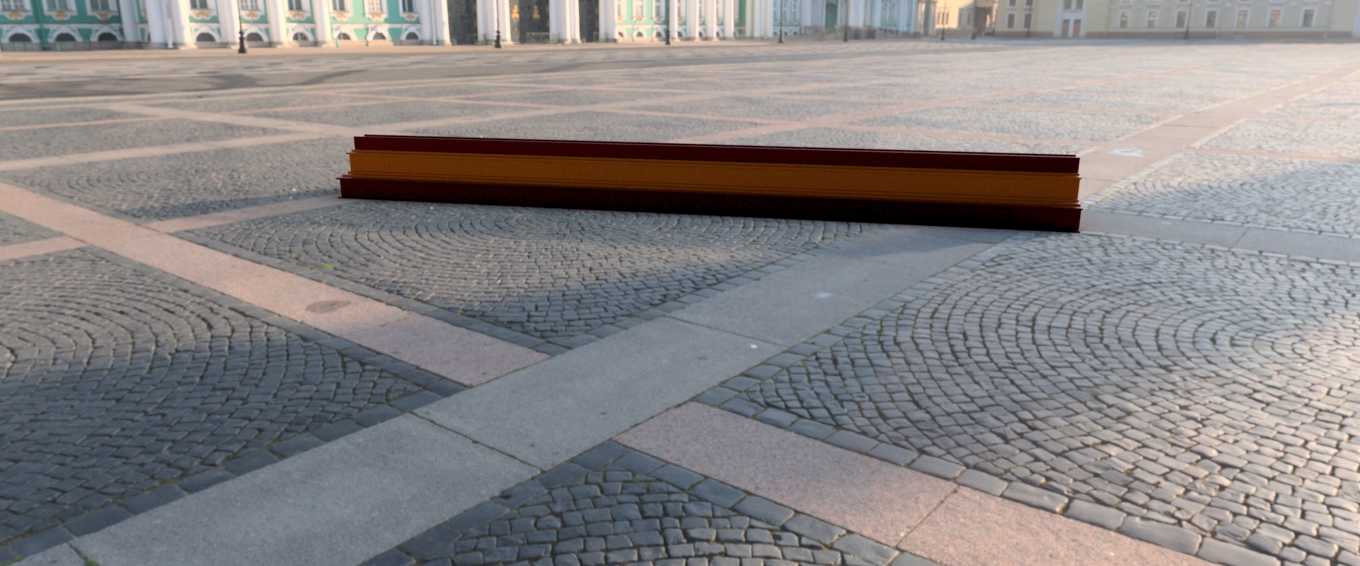

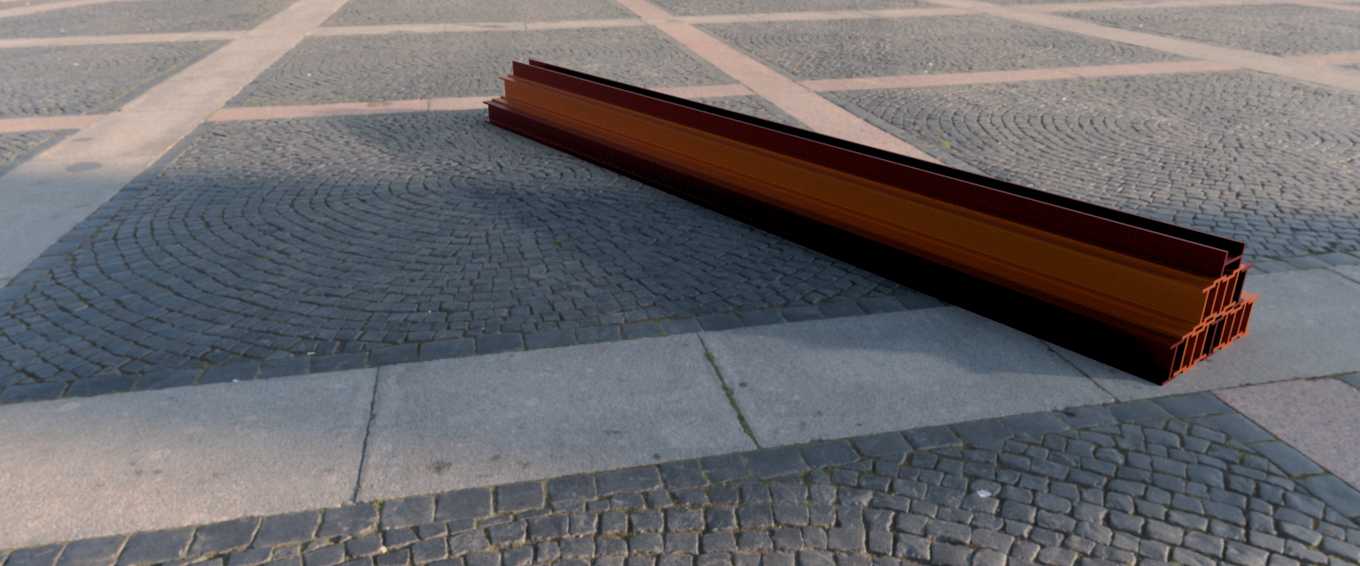

　　外形尺寸方面，该钢梁的截面外轮廓规整，长度方向为等截面设计，两端的安装端面做了平齐处理，可直接与柱侧的连接板进行对接焊接，或者通过端部的螺栓孔与柱上的预埋螺栓进行栓接，安装边界清晰，安装时仅需保证梁的轴线与柱的受力中心对齐，即可保证力的顺畅传导；梁的上翼缘表面平整，可直接铺设楼承板或者屋面檩条，无需额外做找平处理，下翼缘可作为后续管线吊挂的受力点，预留了足够的操作空间。

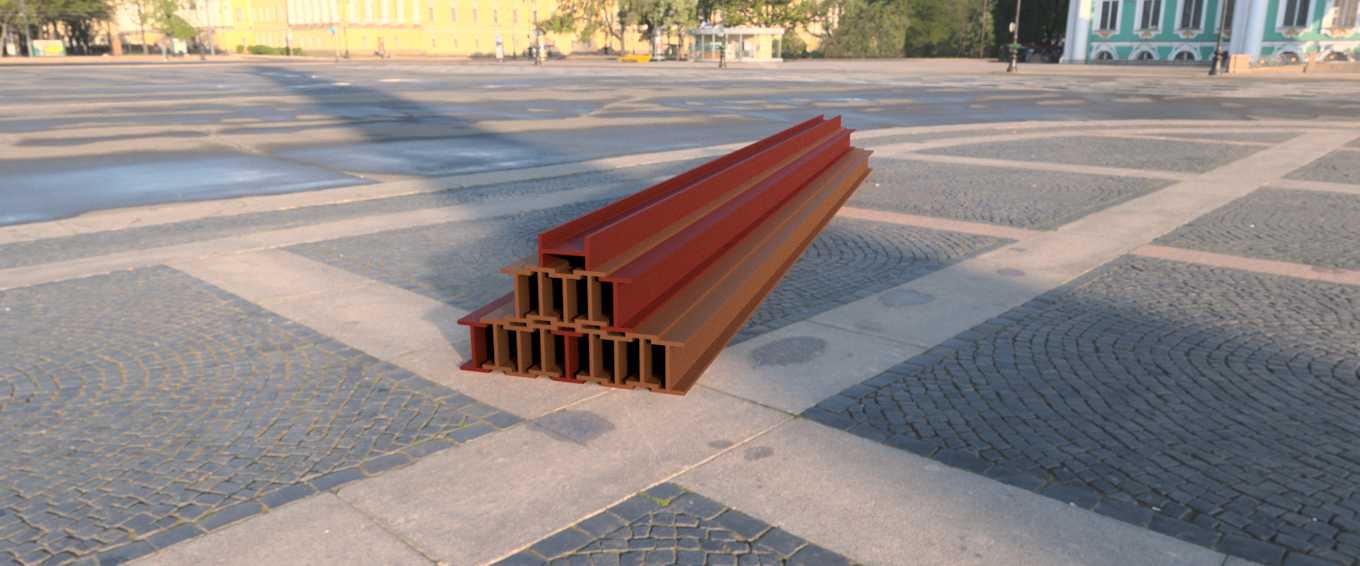

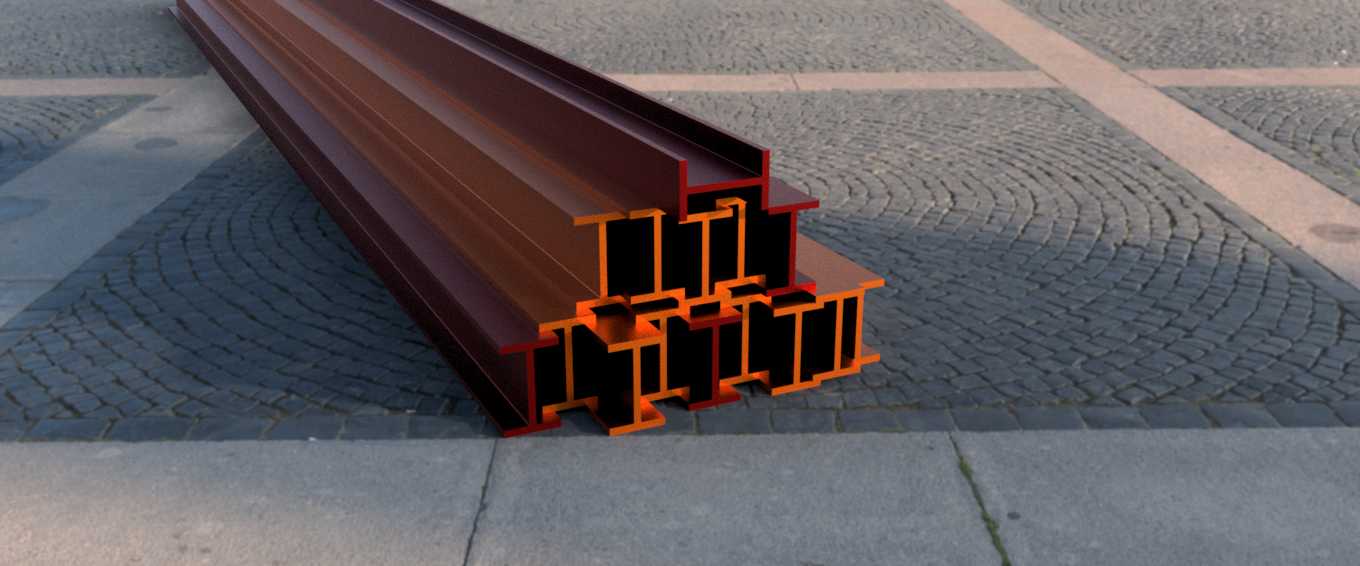

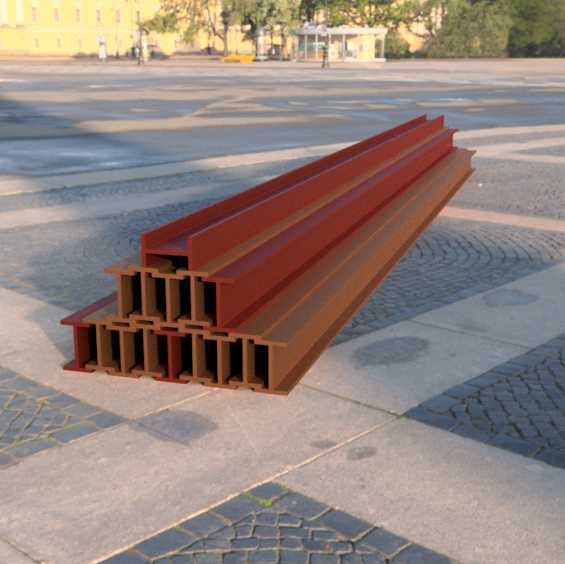

　　建模过程中严格遵循钢结构型材的实际成型逻辑，还原了热轧工字钢的截面圆角过渡细节，避免了尖锐棱角导致的应力集中模拟误差，可直接导入有限元分析软件进行受力验算，也可用于施工阶段的BIM排布，进行碰撞检查与工程量统计；模型的几何精度满足加工下料的参考要求，各部分尺寸比例符合热轧型钢的实际生产规格，没有出现比例失调、壁厚不均的问题，可作为钢结构方案设计阶段的构件库素材，也可用于结构教学中的受力演示模型。在实际工程选型中，该类工字钢梁可根据跨度与荷载需求调整截面规格，本次设计的截面规格适配常规中等荷载的建筑场景，若用于大跨度重荷载场景，可在该模型基础上调整翼缘厚度与腹板高度，快速衍生出不同规格的钢梁模型，大幅提升结构方案阶段的建模效率。需要注意的是，该钢梁在安装时若与混凝土构件连接，需提前在端部预设抗剪键，避免水平荷载下的连接滑移，若用于外露的室外场景，需在钢梁表面做防腐防火涂层处理，模型中预留了涂层厚度的尺寸余量，不会因涂层施工导致安装尺寸出现偏差。
