植物油分馏工艺用工业分馏过滤装置

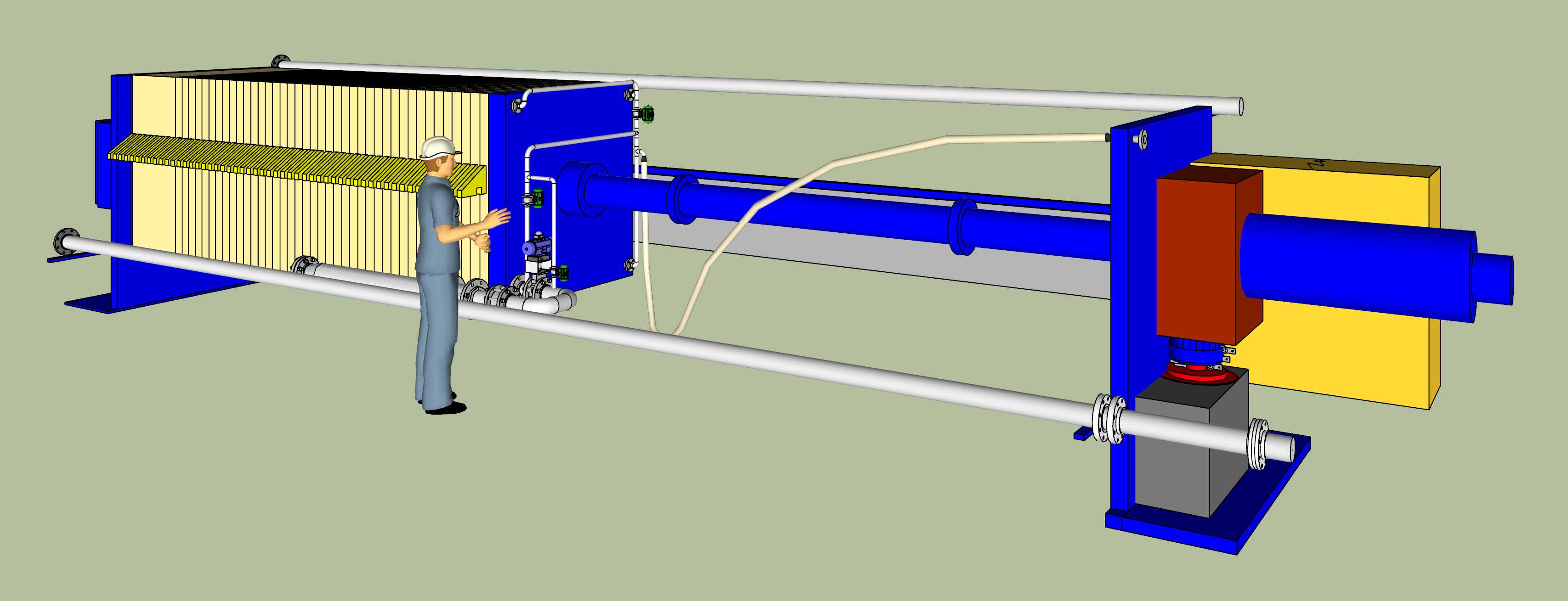

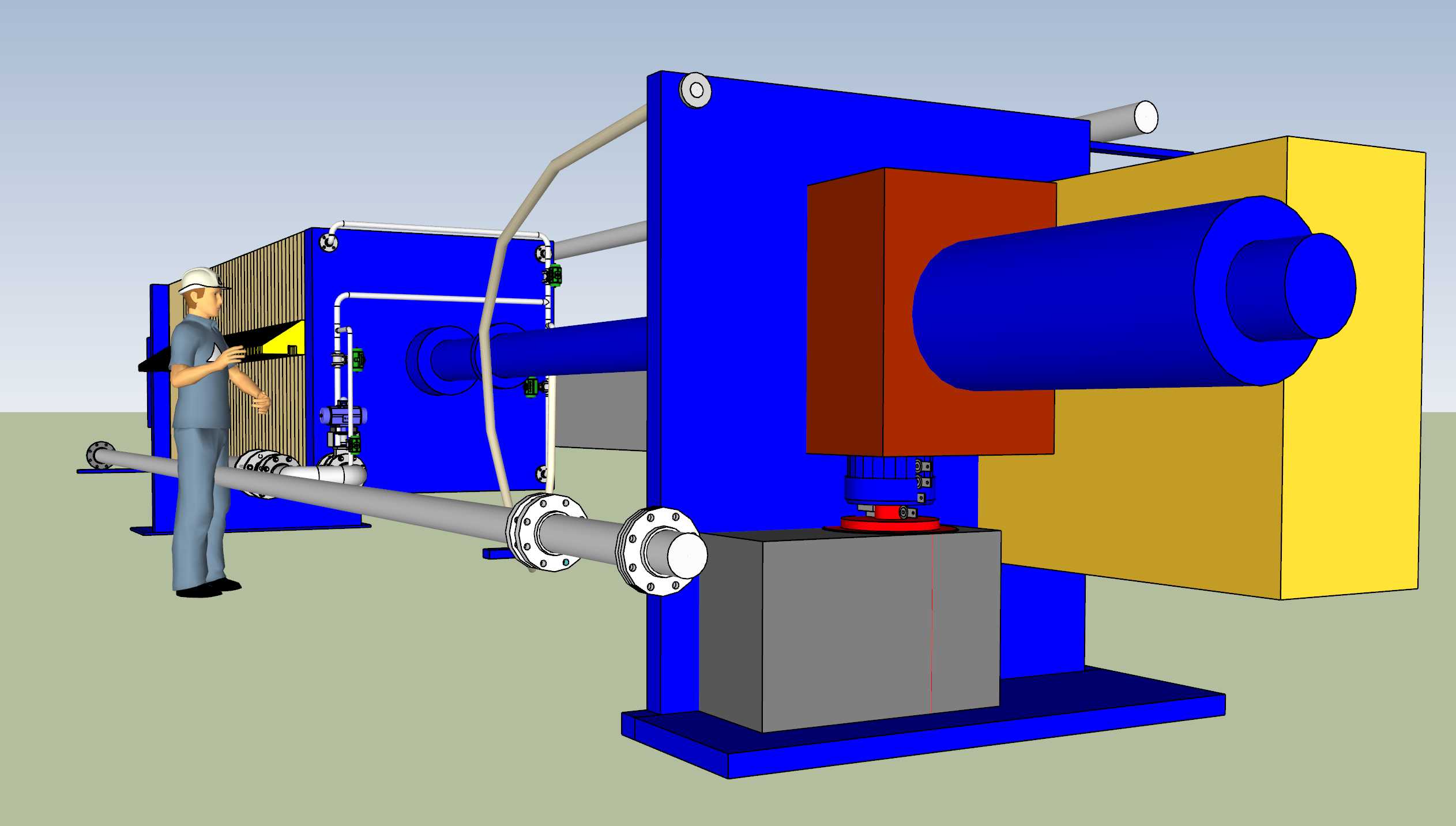

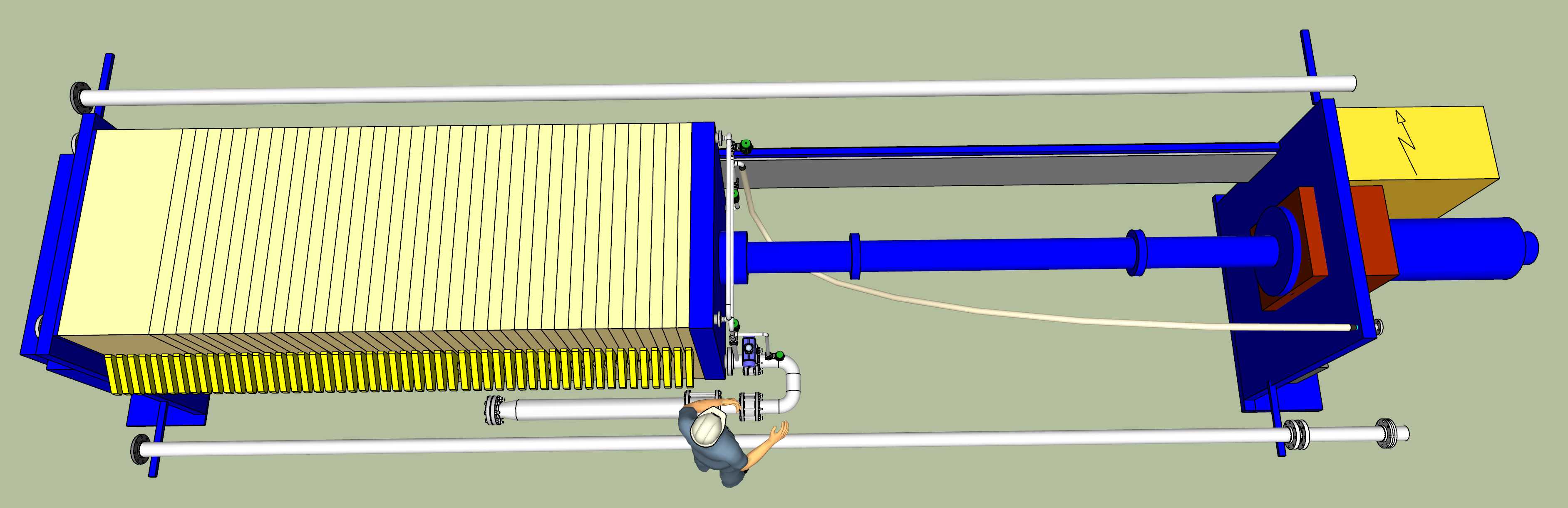

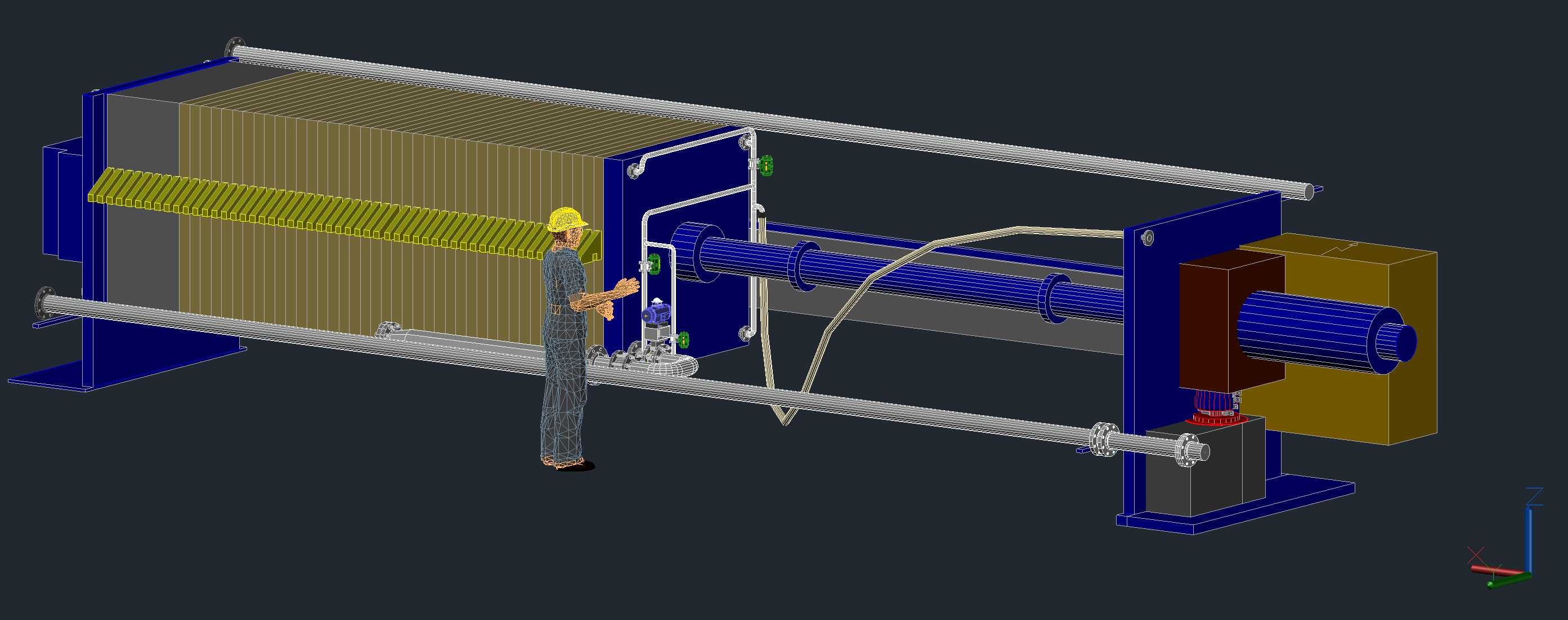

　　在食用油脂精深加工的生产线布局中，分馏过滤单元是衔接前段油脂提取与后段成品油精炼的核心工段，这套装置的三维结构完整还原了棕榈油、动物脂等含高熔点组分油脂分馏工序的现场配置，从管路走向、阀组布局到设备本体的安装接口都贴合实际产线的装配逻辑。整套装置的核心承压舱体采用方形模块化结构设计，相比传统圆柱式分馏罐体，方形结构能最大化利用车间平面布置空间，舱体侧壁预留多组视镜与仪表安装位，可实时观测内部滤层的结晶挂壁状态，侧面大口径法兰接口直接对接来料主管道，公称通径匹配DN300的工业输送管路，法兰端面的螺栓孔位按照PN16压力等级的标准排布，现场安装时无需额外加工转接法兰，能直接与同压力等级的工艺管线对接。

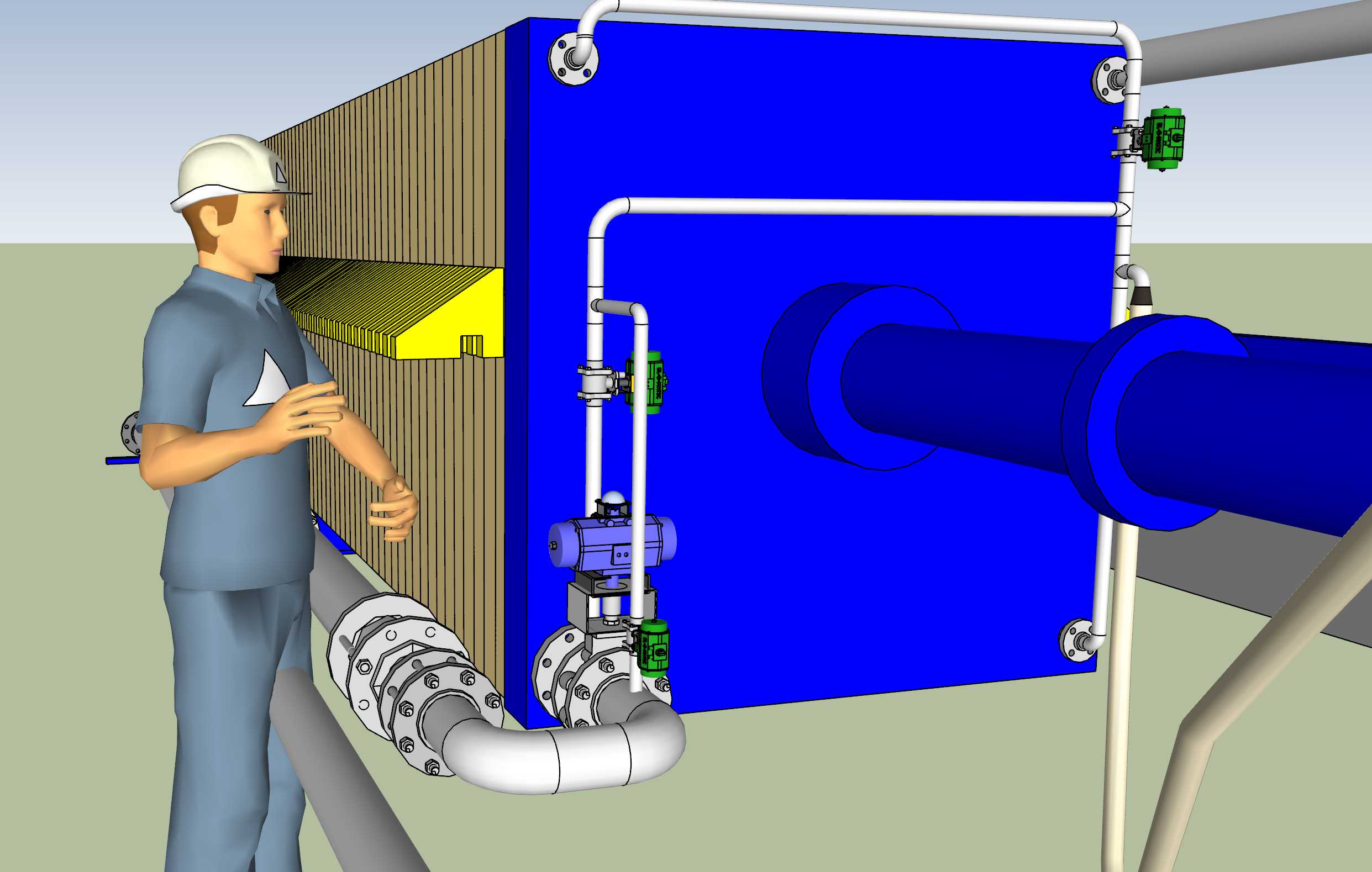

　　舱体外部的管路系统做了分层排布设计，上层管路负责输送待分馏的粗油进入舱体，中层管路连接控制阀组实现不同馏分的切换输出，下层管路对接排污与反冲洗接口，所有管路的弯头曲率半径都按照流体输送的低阻要求设计，避免高粘度油脂在管路拐角处滞留积料，管路上配置的气动控制阀采用支架式安装，执行机构与阀体之间预留足够的操作维护空间，执行器的信号接口统一朝向操作侧，方便后期布线与故障排查。装置旁的操作位空间预留符合工业人机工程要求，巡检人员站立时可直接触及所有手动阀的操作手柄，视镜的观测高度匹配1.6-1.8米的平均身高视线范围，无需额外搭建操作平台即可完成日常巡检操作。

　　从功能实现逻辑来看，这套装置将选择性结晶与高压过滤两个工序整合在同一舱体内，粗油进入舱体后先通过控温区让高熔点的脂类组分逐步结晶析出，结晶颗粒达到预设粒径后随油脂流向滤层，高压工况下液态油分透过滤层进入收集管路，固态脂组分被截留在滤层表面，待滤层截留的脂层达到一定厚度后，可通过切换阀组通入热媒完成滤层反冲洗，同时将固态脂组分从专门的出料口排出，分别进入后续的脂加工与油加工工段。

　　设计阶段针对油脂加工的卫生要求，所有与物料接触的内壁、管路内壁都做了圆弧过渡处理，不存在清洁死角，舱体底部设置一定坡度的导液结构，能完全排净内部残液，避免不同批次生产时的物料交叉污染，外部管路的连接采用快开卡箍与法兰结合的方式，需要频繁拆解清洗的管段采用卡箍连接，固定承压管段采用法兰连接，兼顾密封可靠性与维护便捷性。安装边界方面，整套装置的基础安装尺寸匹配常规油脂车间的设备预留空间，舱体底部的支腿高度预留了150mm的地面清洁间隙，支腿底板的地脚螺栓孔位按照通用工业设备基础规范设计，现场就位时只需调整垫铁即可完成水平校准，外接的管路接口都集中布置在装置的同一侧，减少现场管线的排布长度，配套的仪表、阀组的重量都通过独立支架承载，不会将额外载荷传递到主舱体壁板上，避免长期运行过程中壁板受力变形影响密封性能。这套模型完整还原了装置的所有外部结构与安装接口细节，结构设计人员可直接参考其管路排布逻辑优化产线布局，设备选型人员可通过模型直观核对安装空间与接口匹配度，三维建模从业者也可参考其工业设备的建模逻辑，掌握承压容器、工业管路、阀组组合的建模规范与装配约束关系。
