射频同轴带通滤波器精密结构建模

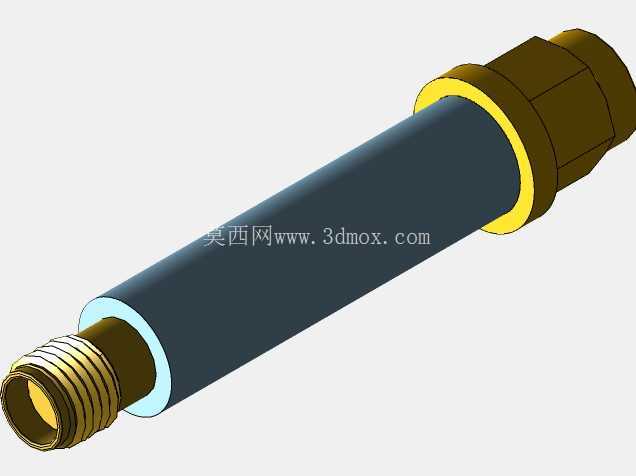

　　在微波射频测试链路、通信基站前端、实验室信号分选场景里，带通滤波器始终承担着剔除带外杂散、保留目标频段有用信号的核心作用，这款同轴式带通滤波器的三维结构，完全围绕射频链路直装的使用需求搭建。从整机布局来看，器件采用长圆柱腔体作为主体，内部谐振腔沿轴向排布，这种布局能在保证滤波阶数、带外抑制指标的前提下，把整机径向尺寸压缩到最小，适配机柜内密集排布的射频走线空间。两端接口分别采用标准SMA型同轴接头，一端为公头带外螺纹结构，另一端配套六角锁紧螺帽，安装时直接串接在射频同轴电缆之间，无需额外定制转接法兰，现场布线时只需用标准开口扳手卡住六角位拧紧，即可完成链路装配，不会出现腔体跟转、内部芯线受力扭曲的问题。

　　建模过程中首先还原了接头处的细节特征：公头端的外螺纹逐牙绘制，端面介质支撑圈、内导体插孔的同轴度严格对齐，螺帽和腔体衔接处设置了黄色定位垫圈，这个垫圈在实际装配中既可以起到拧紧限位作用，也能作为接地接触面，保证外壳和线缆屏蔽层可靠导通，避免外部电磁干扰窜入腔体。腔体主体采用深色金属外壳示意，对应实际产品的铝合金镀镍或者不锈钢钝化工艺，长筒形外壳的壁厚均匀，既可以为内部谐振杆、耦合调谐螺钉提供屏蔽腔体，也能承受链路布线时的轻微拉扯外力，不会出现腔体变形导致谐振频率偏移的问题。

　　从安装边界考量，整机轴向长度适配标准1U射频机箱的内部走线间距，径向最大尺寸出现在中部六角螺帽位置，排布多台器件时，相邻两件的中心距只需留出扳手操作空间即可，不需要预留额外的散热间隙——这类无源带通滤波器在正常信号功率下自身发热量极低，外壳本身就可以完成微量热耗散。结构设计上把所有棱角都做了小倒角处理，没有尖锐突出特征，既避免装机时划伤射频线缆外皮，也能在高频振动的车载、机载测试场景下，避免应力集中导致的接头松动。

　　建模时特意区分了不同功能区域的材质配色：金色接头段对应铜材镀金的导电接触面，黄色环件对应绝缘定位垫或者接地垫圈，深灰筒身对应金属屏蔽腔体，各个配合面的装配间隙都按照实际射频器件的公差预留，接头和腔体的衔接台阶、螺帽的六方对边尺寸都符合通用同轴连接器的装拆标准，结构工程师拿到模型后可以直接把它放进射频系统的装配总图里，核对链路干涉、走线弯曲半径，也可以以此为参考调整自研滤波组件的外形尺寸，完成整机机柜的布局布线校验。
