旋翼式冷热两用管道水表结构设计

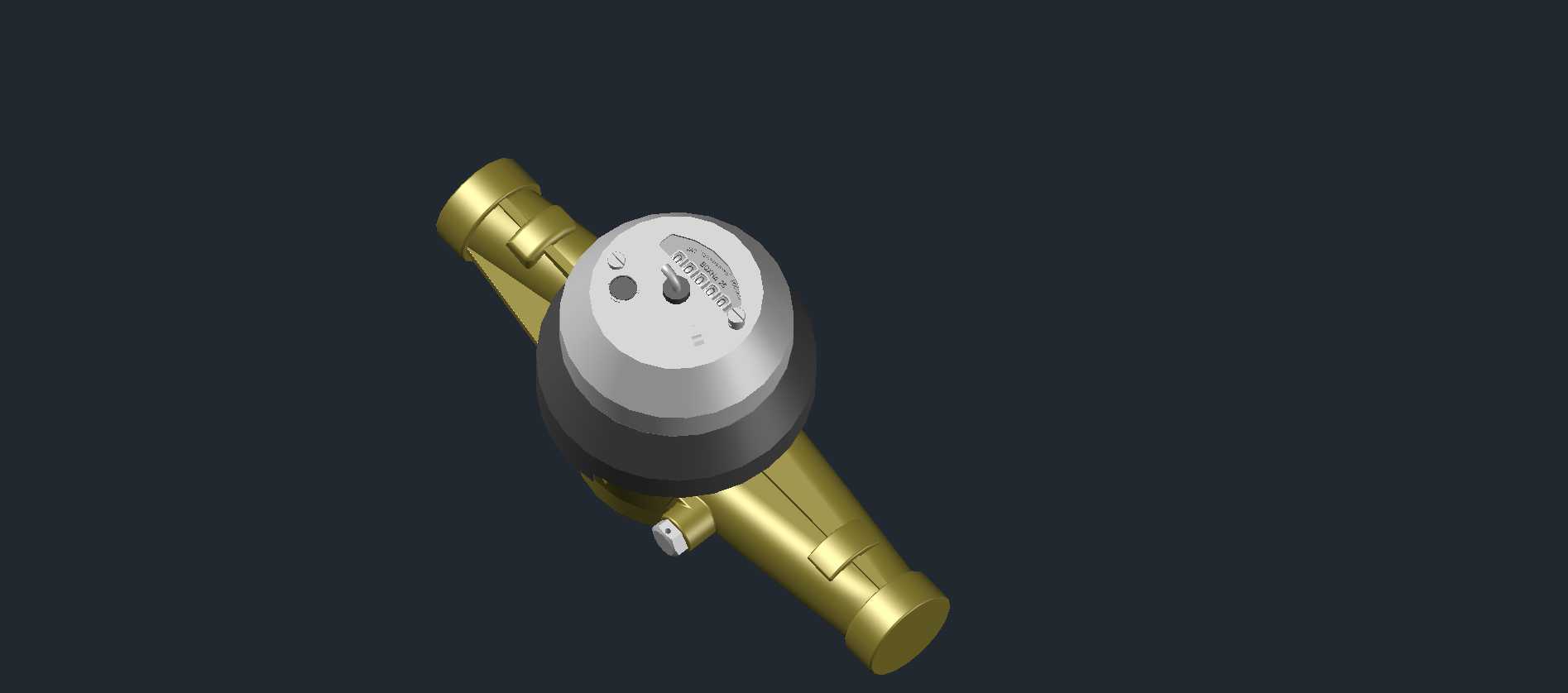

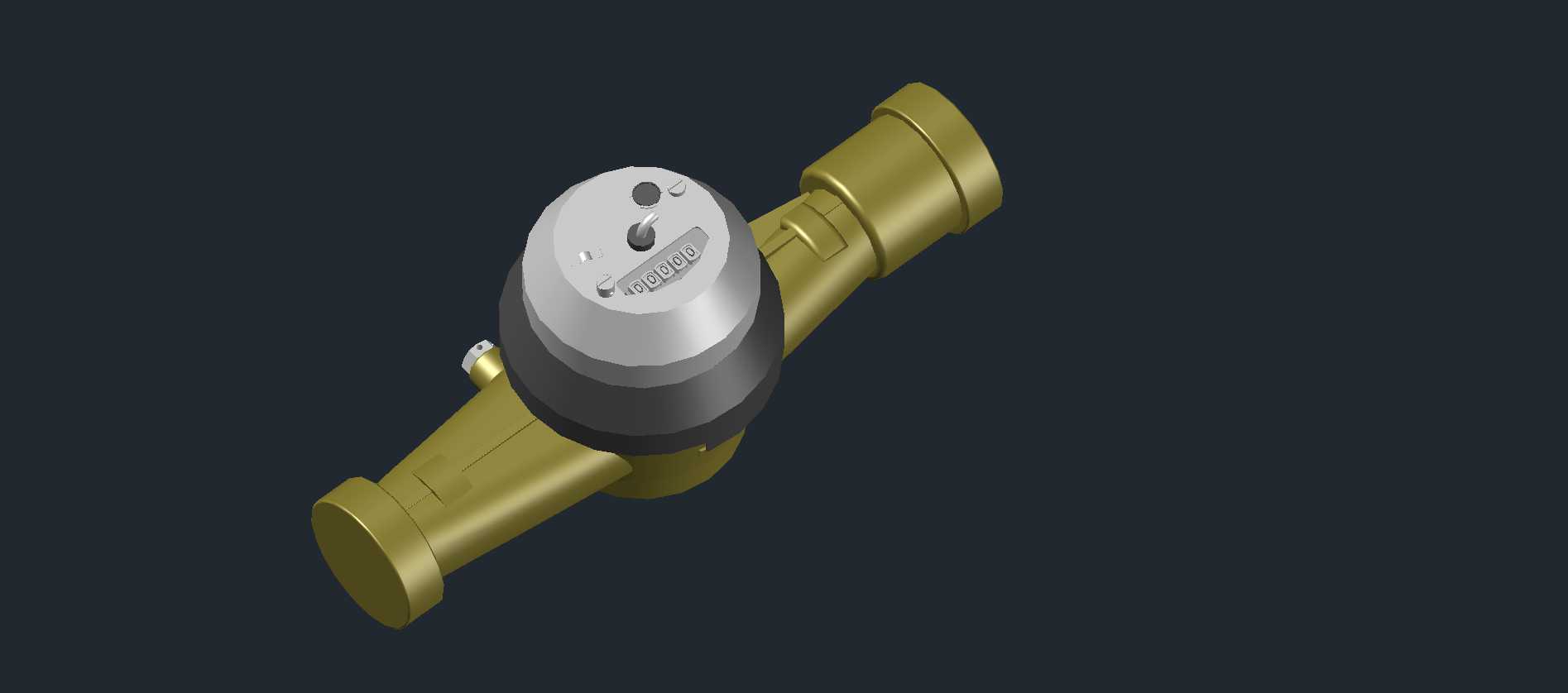

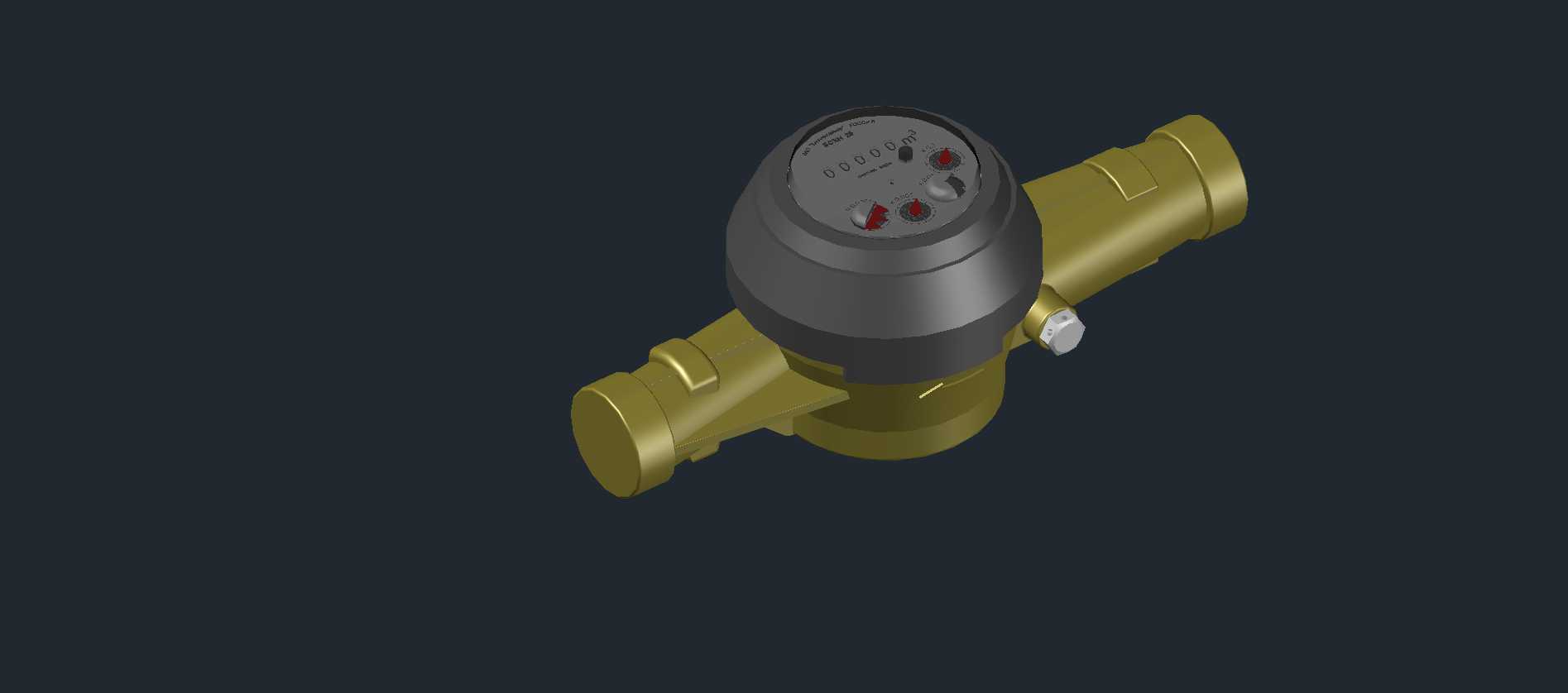

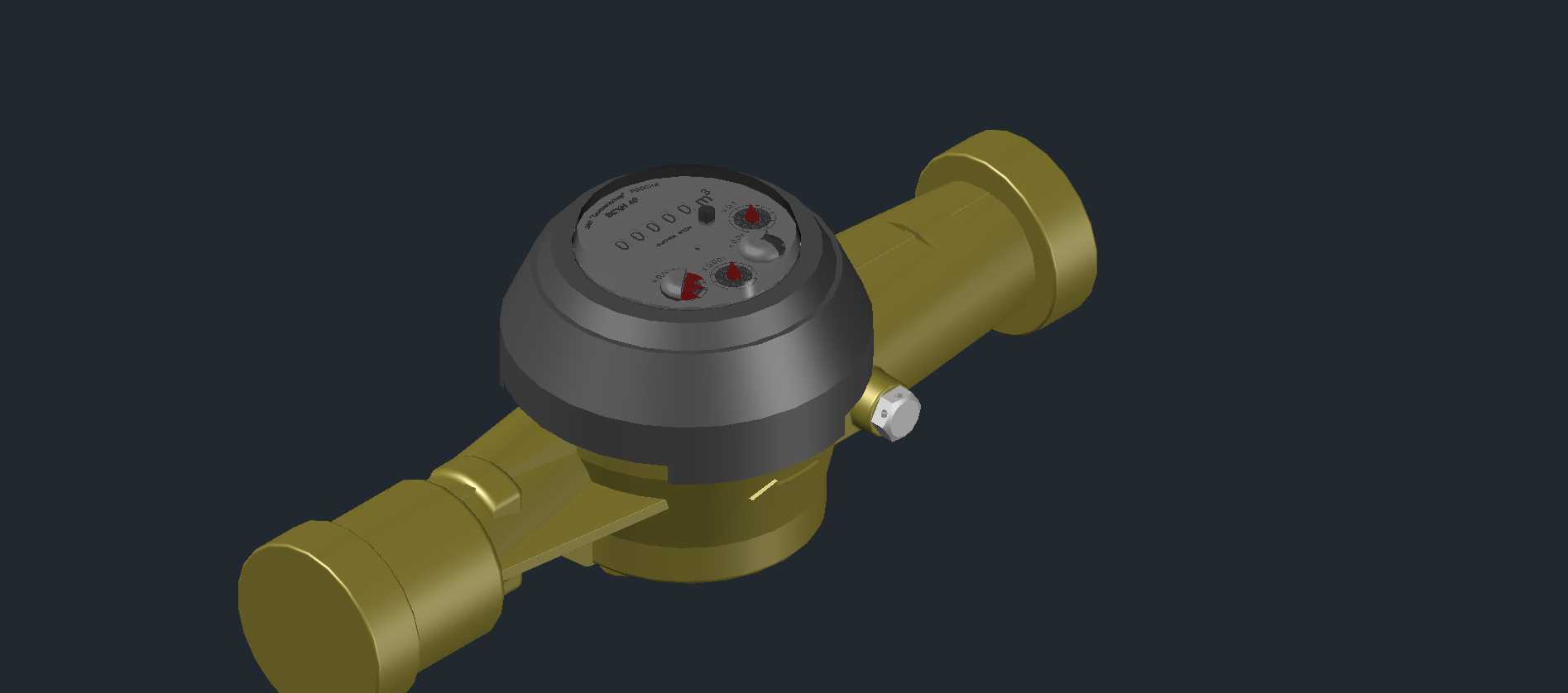

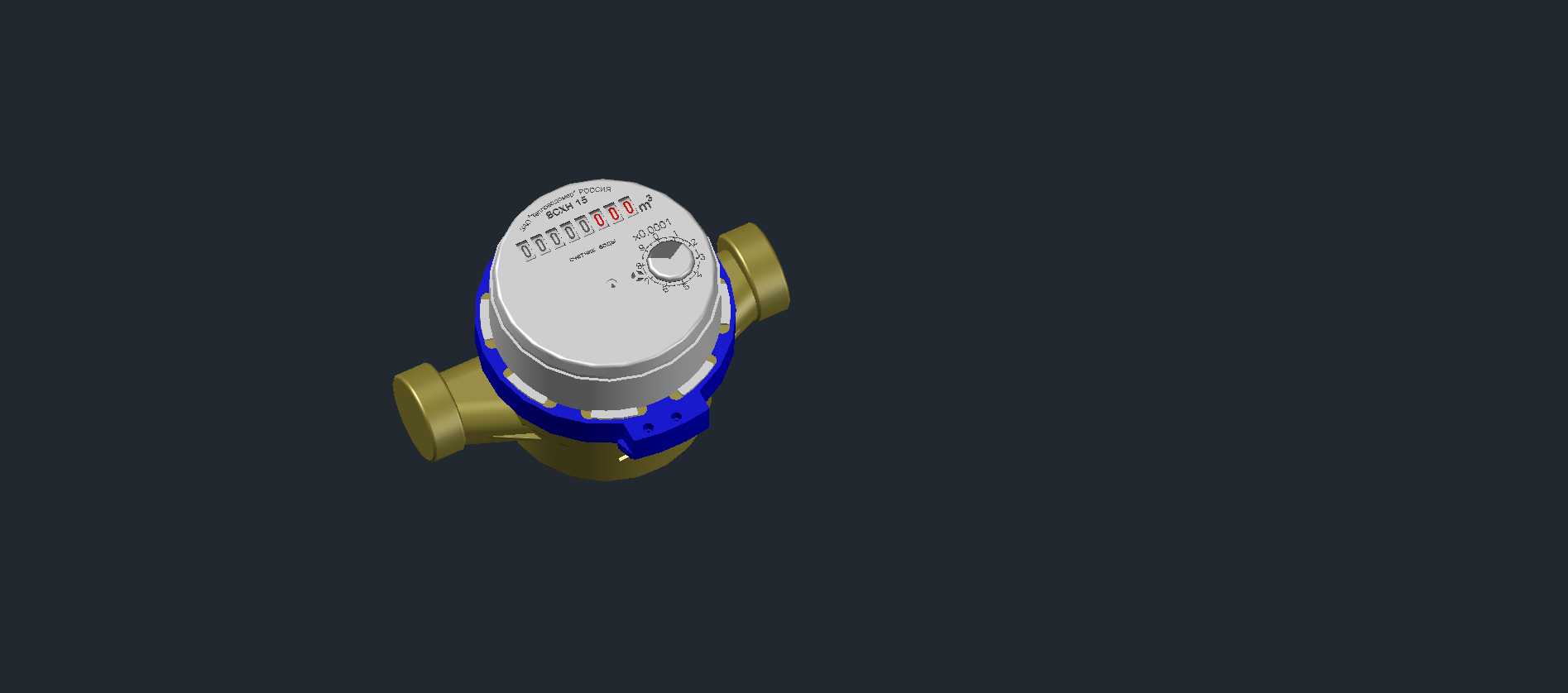

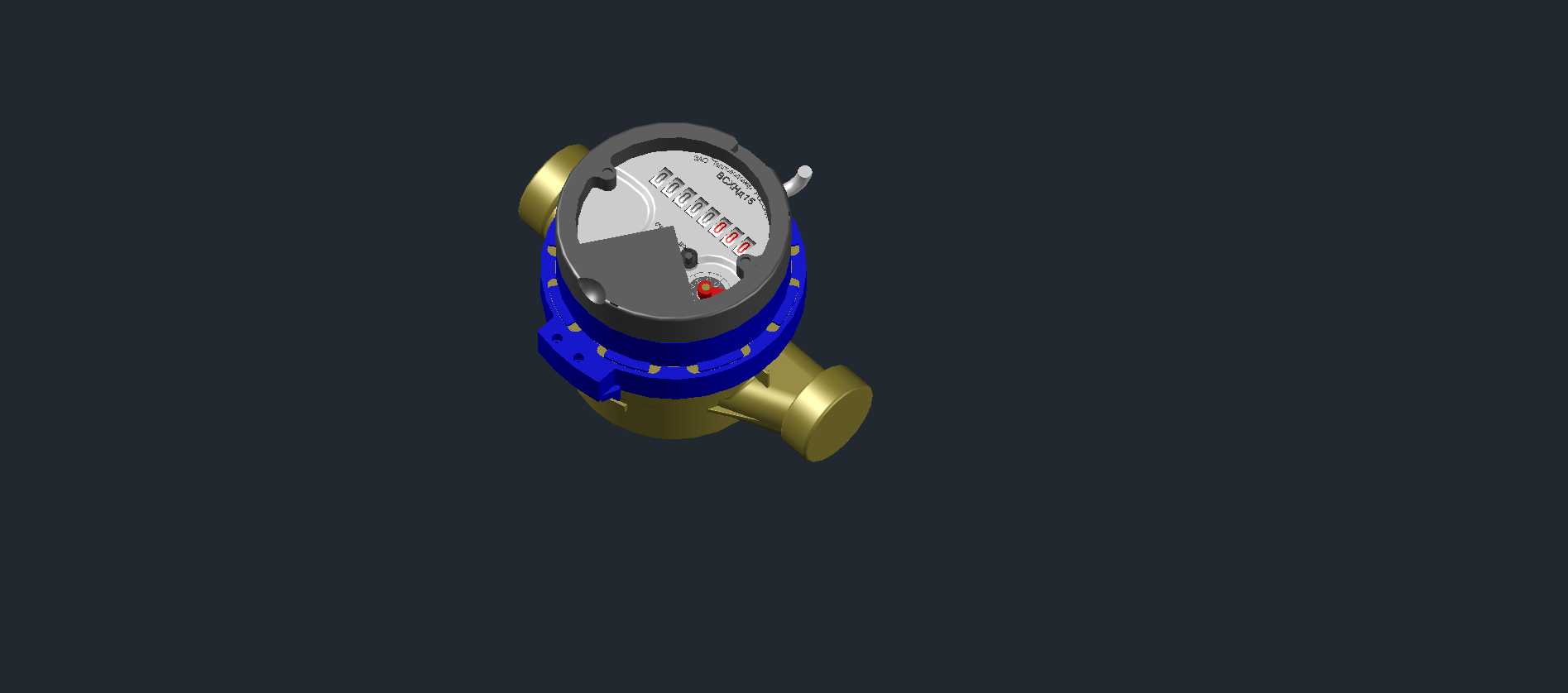

　　这款管道式水表的三维结构，完全贴合民用及商用供水系统的实际安装需求，建模过程中优先考虑了现场施工的操作空间与后期运维的拆装便利性。从结构布局来看，主体采用直通式流道设计，两端外螺纹连接段的长度严格匹配常规水暖施工的管螺纹旋入深度，避免安装时出现螺纹咬合不足或旋入过深顶坏内部叶轮腔的问题，阀体中部的计量表头采用上置式布局，表头与阀体的连接密封面做了阶梯式止口设计，既可以保证密封胶圈的压缩量均匀，也能在拆装校验表头时提供定位基准，不用反复调整表头朝向就能保证读数面板正对运维人员的观察方向。

　　在实际供水场景中，这款水表可同时适配冷水与热水供水管路，内部叶轮腔的过流曲面做了圆弧过渡处理，能减少水流经过计量段时的紊流与压损，避免高层供水末端因为水表压损过大出现出水流量不足的问题。表头内部的计数传动机构做了密封隔离设计，将机械计数组件与水流腔完全隔开，即使长期在带压水流环境下工作，也不会出现水体渗入计数机构导致表盘模糊、传动卡滞的问题。建模时特意还原了表头侧面的调校封堵结构，这个结构是计量校验时的调校接口，日常使用时由铅封封堵，结构位置的预留完全符合计量器具的强制校验规范，不会出现后期加装调校装置时与周边管道干涉的情况。

　　从安装边界来看，阀体两端连接段的同轴度公差在建模时做了严格约束，避免安装后因为两端螺纹不同心导致管道额外应力，长期使用出现接口渗漏的问题。阀体下部的整体造型做了圆弧收腰处理，既可以保证壳体的承压强度，也能减少安装时在狭窄管道井内的操作阻碍，即使是并排安装多组水表的场景，相邻水表之间也能预留足够的扳手操作空间，不用额外加装接头调整间距。表头的外罩采用防滑多边形造型，徒手就能完成表头外罩的拆装，不用借助专用工具就能清理表盘表面的积灰与水垢，日常运维的操作门槛很低。

　　流道内部的叶轮支撑结构采用三点式辐条设计，辐条的截面做了流线型处理，尽可能降低对水流的阻挡，同时保证叶轮转动时的支撑刚度，不会因为水流瞬时冲击出现叶轮偏摆导致计量失准的问题。建模过程中对所有密封槽的尺寸都做了标准化匹配，所用的O型圈规格都是水暖行业的通用标准件，后期维护更换密封件时不需要定制非标配件，能大幅降低运维的物料成本。连接螺纹的收尾处做了退刀槽设计，保证管道安装时密封圈能完全贴合密封端面，不会因为螺纹收尾的凸起导致密封面贴合不严出现渗漏。

　　针对热水供水场景的使用需求，建模时对壳体壁厚做了针对性的加厚处理，尤其是流道转弯处的壁厚均匀过渡，避免长期在热水温度循环变化下出现应力开裂的问题。表头与阀体连接的锁紧螺母做了加宽处理，即使长期在高温环境下出现密封件轻微蠕变，也能通过锁紧螺母的预紧力补偿密封压缩量，延长密封件的更换周期。整个模型的结构拆分完全按照实际产品的装配层级构建，每个零件的装配约束都符合实际装配逻辑，不管是做结构干涉检查，还是导出工程图指导生产，都能直接复用建模逻辑，不需要重新调整装配关系。
