等距北向标识动态块设计

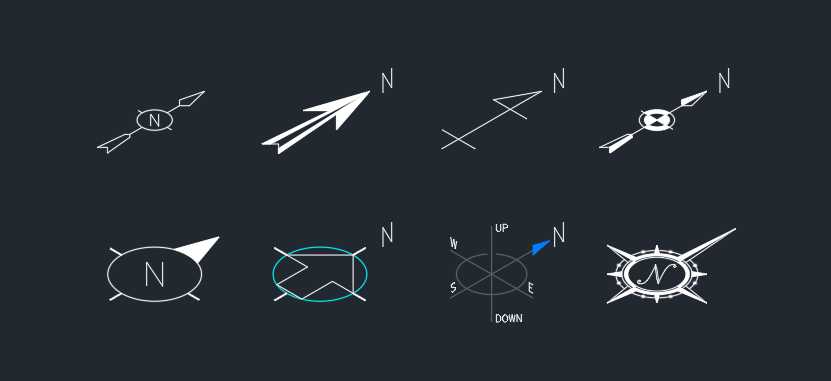

　　在工业管道系统、厂区管网布局、工艺装置布置的工程绘图场景中，北向标识是确定图纸方位、校准管线走向、匹配现场安装定位的核心参照要素，传统静态北向符号在等轴测绘图场景下，往往需要手动调整角度、翻转文本方向、匹配不同视口的朝向逻辑，不仅重复操作量大，还容易出现文本倒置、朝向偏差、方位标注与轴测视角不匹配的问题，直接影响图纸的可读性与现场施工的定位准确性。这套等距北向动态块，核心围绕等轴测工程图的绘图需求开发，内置8组不同朝向的北向符号数字，所有符号的几何比例、线条粗细、标识尺寸均严格匹配等轴测绘图的投影规范，不会出现常规符号插入等轴测视图后比例失真、线条错位、视觉不协调的问题。

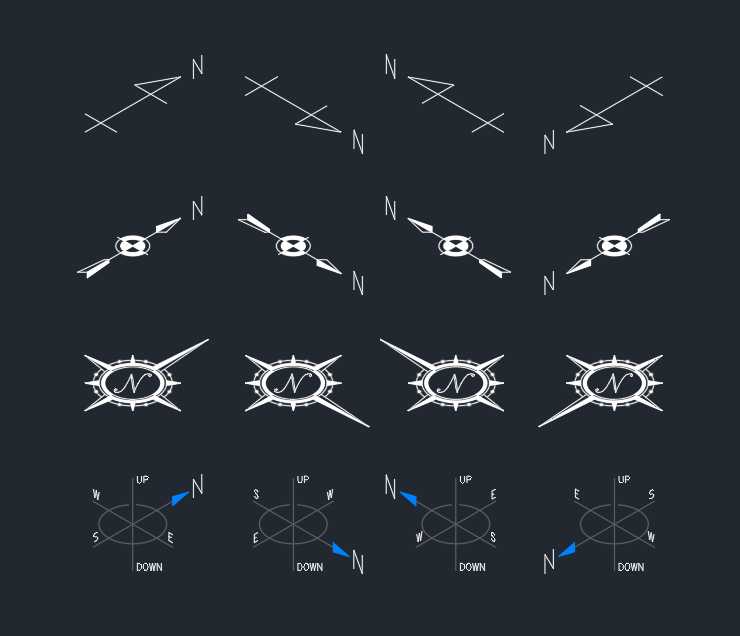

　　动态块设置了可拖动的旋转手柄，绘图人员无需分解块、无需手动输入旋转角度，仅通过拖动手柄即可快速切换北向朝向，适配不同管线走向、不同厂区布局、不同装置布置的方位标注需求，操作逻辑贴合日常绘图的操作习惯，不需要额外记忆复杂的参数命令。针对方位标注附带的N、E、W、S方位文本，块内集成了自动文本对齐与翻转逻辑，当旋转手柄调整北向角度时，对应的方位文本会自动匹配当前视角的阅读方向，不会出现文本倒置、反向、超出符号边界的问题，省去了手动调整文本角度、逐个修改文本位置的重复操作，大幅提升等轴测图纸的绘制效率。

　　从设计思路来看，这套动态块的几何基准完全对齐等轴测绘图的坐标体系，符号的外轮廓尺寸控制在常规工程图标题栏、图例栏的适配范围内，插入图纸后不会出现与图框、管线标注、设备图例重叠的问题，符号的线条宽度设置适配0.3mm-0.5mm的工程图打印线宽规范，打印输出后标识清晰，不会出现线条过细看不清、过粗遮挡其他图元的问题。在实际工程应用中，这类动态北向块可直接用于化工管道等轴测图、厂区给排水管网图、工艺装置布置轴测图、阀门管线安装图的方位标注场景，尤其是在减压阀、调压阀等阀组的轴测安装图绘制中，准确的北向标识可以帮助现场安装人员快速校准阀组安装方向、匹配管线介质流向、对照总平面布局定位安装点位，避免因方位标注偏差导致的阀组装反、管线走向错位、安装定位偏移等现场施工问题。

　　块的基点设置在符号的几何中心，插入图纸时可以直接捕捉管线轴线、图框角点、定位网格交点作为放置基准，不需要额外调整块的插入基点，放置后即可直接通过手柄调整朝向，适配不同绘图场景的标注位置需求。不同于常规静态北向符号需要针对不同轴测视角单独制作图块，这套动态块整合了所有等轴测场景下的北向标注需求，单一块即可覆盖全部等轴测视图的方位标注工作，减少了绘图过程中切换图块、加载外部图例的操作步骤，同时块内所有几何元素均做了闭合处理，不会出现打印时线条丢失、填充错位的问题，适配各类工程绘图的打印输出规范。在阀组安装图的绘制场景中，北向标识往往需要配合管线流向标注、设备定位尺寸、安装标高标注协同布置，这套动态块的外轮廓预留了足够的标注避让空间，调整朝向时不会与周边的尺寸标注、流向箭头、设备图例产生干涉，绘图人员不需要在调整朝向后反复挪动周边标注元素，进一步压缩绘图的重复操作时间。
