商用燃木桑拿炉内部结构三维设计

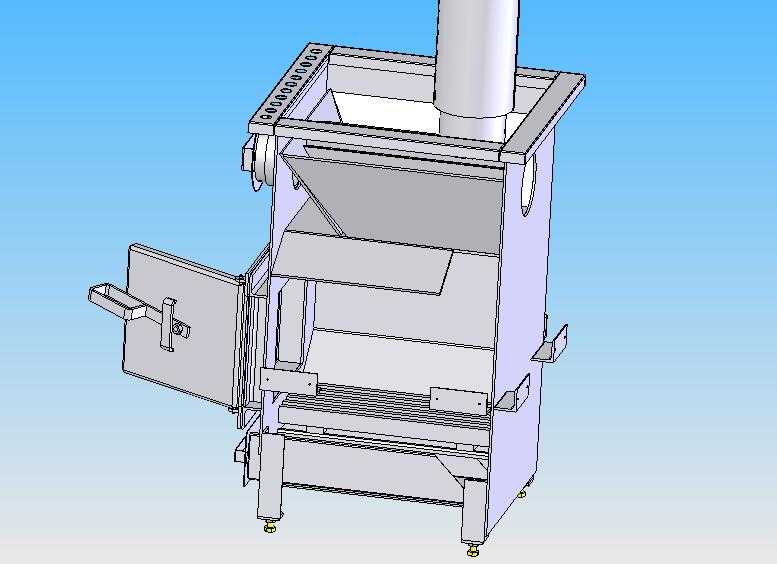

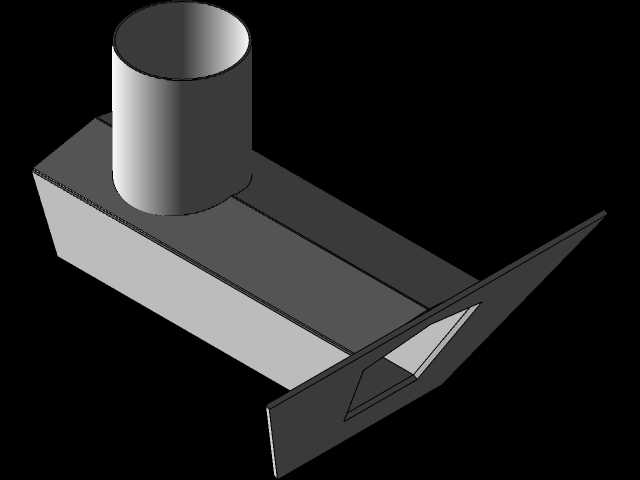

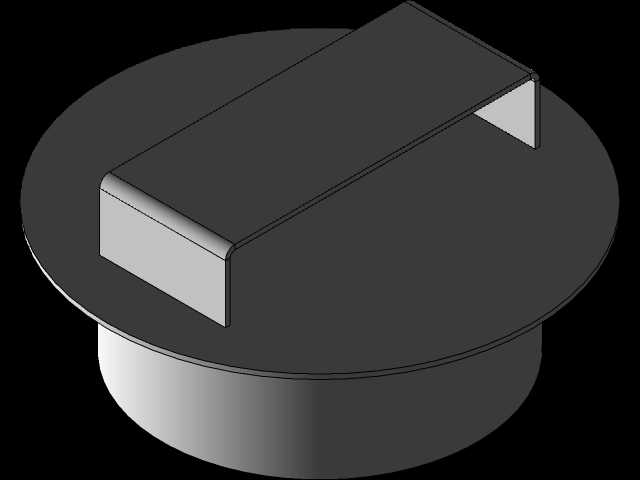

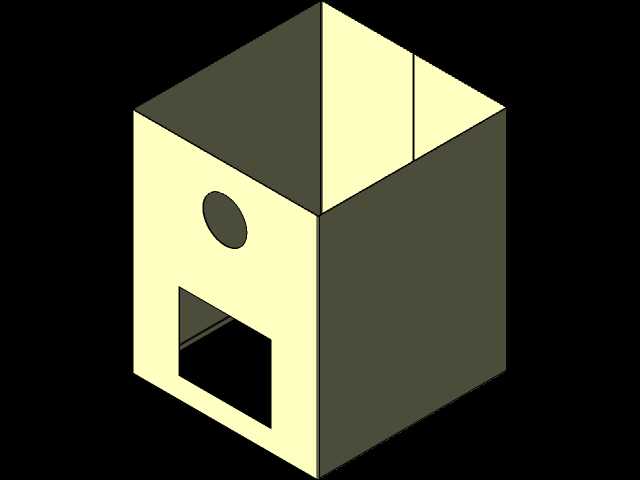

　　这款燃木式桑拿炉的三维结构设计，完全围绕商用桑拿房的实际使用需求展开，区别于常见的电加热桑拿设备，它以实木燃料为热源，能够输出更贴近传统桑拿的干热环境，适配中小型商用洗浴场所、民宿独立桑拿房、户外休闲桑拿舱等多种场景，不需要依赖大功率供电线路，在供电条件有限的郊野休闲场地也能稳定使用。从结构布局来看，炉体整体采用立式方形钣金壳体设计，顶部预留标准直径的竖向排烟通道接口，安装时可直接对接金属排烟管将燃烧废气导出室外，接口位置做了翻边强化处理，能够避免长期高温使用出现接口变形漏烟的问题。

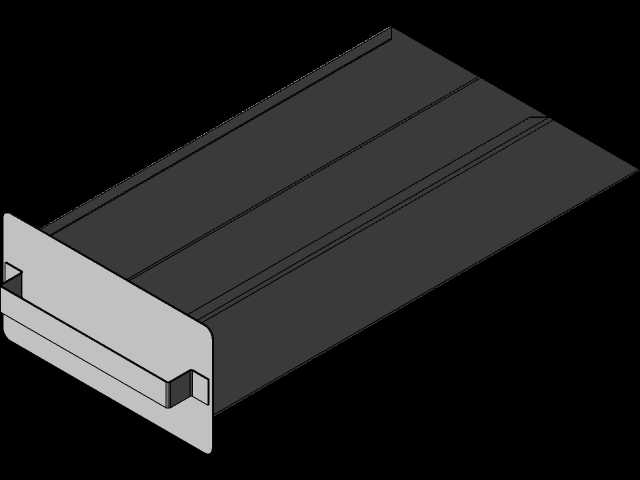

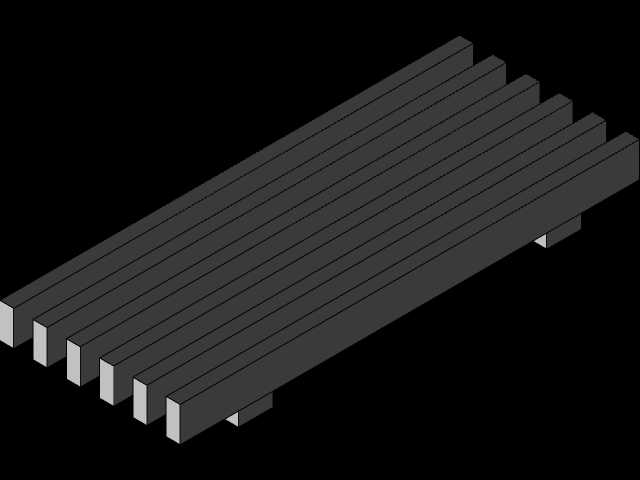

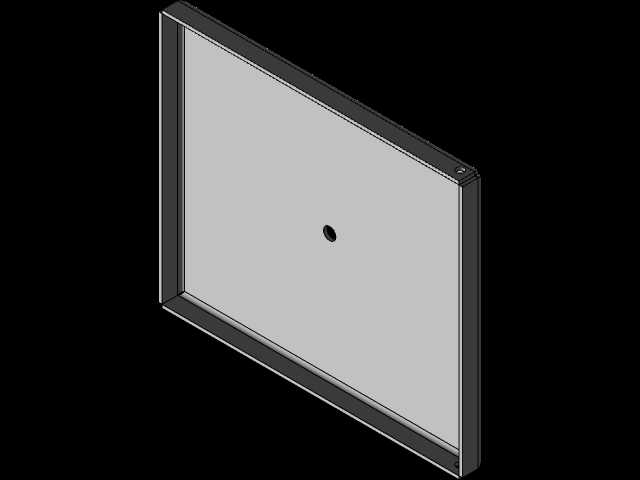

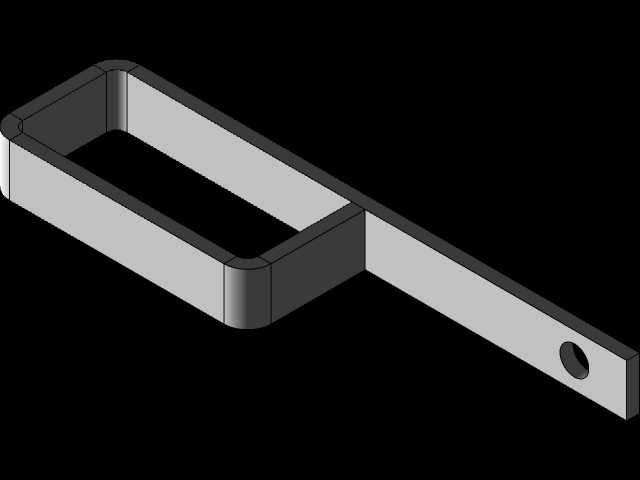

　　炉体正面设置侧开式密封炉门，炉门搭配旋转压紧式锁扣结构，关闭时能够通过锁扣的偏心压紧力让炉门与炉体门框的密封面完全贴合，既可以控制燃烧过程的进风量调节炉温，也能避免燃烧过程中火星溅出引发安全隐患，炉门内侧预留了耐火衬层的安装空间，建模时已经留出了足够的装配间隙，不需要后期二次调整结构尺寸。炉体内部做了分层式结构设计，上部为燃料投放腔，倾斜设置的导料板能够让投入的木柴自然滑落到中部燃烧区域，避免木柴堆积在投料口影响进风；中部为核心燃烧腔，两侧预留了二次进风的小孔结构，能够让燃烧过程中产生的可燃烟气充分燃烧，提升热效率同时减少排烟中的颗粒物含量；下部为灰渣收集腔，采用抽拉式接灰盘设计，使用过程中不需要打开炉门就可以抽出清理燃烧后的灰渣，日常维护操作十分便捷。

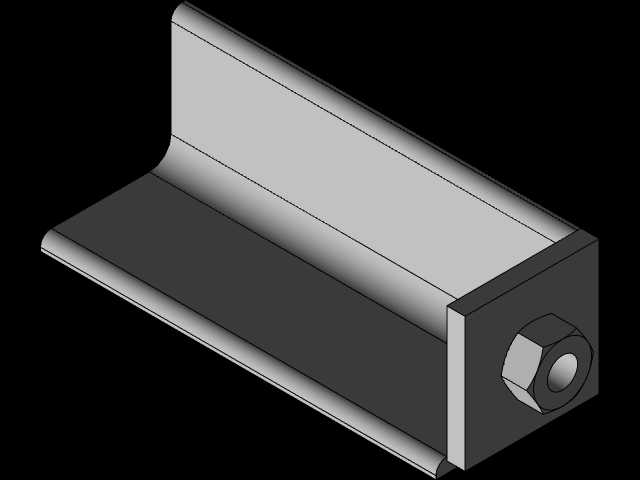

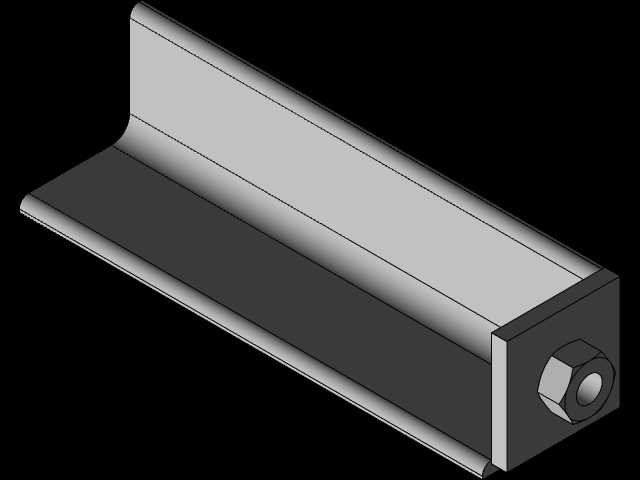

　　炉体外部的侧壁上设置了多组安装固定支耳，支耳上预留标准安装孔位，既可以直接落地放置通过底部可调支脚调整水平度，也可以通过支耳将炉体固定在桑拿房的墙体支架上，适配不同场地的安装需求；底部的可调支脚采用螺纹调节结构，调节行程足够应对地面不平整的安装场景，支脚底端设置耐高温防滑垫，避免高温炉体直接接触地面引燃铺装材料。从安装边界尺寸来看，建模时已经充分考虑了桑拿房内的安全安装距离，炉体所有外表面距离周边可燃装修材料的安全间隙都在结构设计时做了预留，安装时不需要额外加装复杂的隔热围挡，只需要保证排烟管的密封性即可完成部署。

　　结构设计过程中充分考虑了钣金加工的工艺可行性，所有壳体折弯处都预留了标准折弯圆角，焊接位置都设置了定位止口，能够降低生产过程中的组对难度，减少焊接变形对整体装配精度的影响；炉门的铰链结构采用加厚钣金折弯成型，铰链轴预留了润滑间隙，长期高温使用也不会出现开关卡滞的问题。这款模型完整还原了燃木桑拿炉从外部壳体到内部腔体、从炉门锁扣到排烟接口、从支脚结构到固定支耳的全部细节，结构设计完全贴合实际生产与使用需求，没有冗余的装饰性结构，所有部件都服务于燃料燃烧、热量输出、安全防护、便捷维护的核心功能，能够为同类洗浴加热设备的结构设计、改型优化提供直观的三维参考，也可以直接用于生产前的结构校核、安装模拟环节，提前排查装配干涉、安装空间不足等潜在问题。
