立式翻盖户外焖烤炉结构设计方案

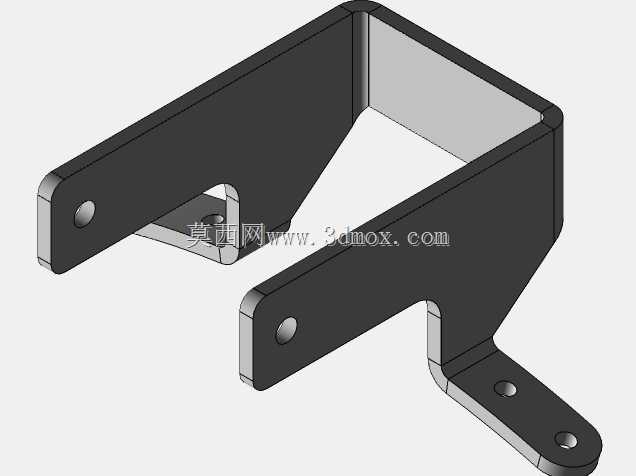

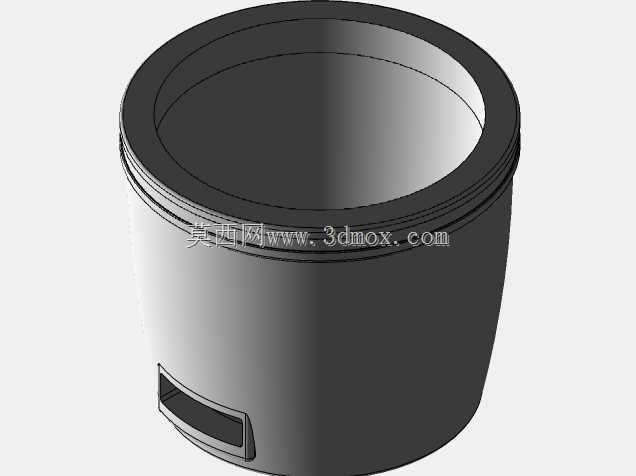

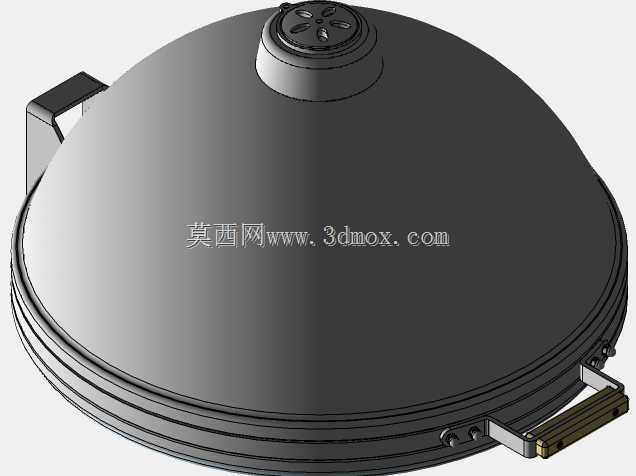

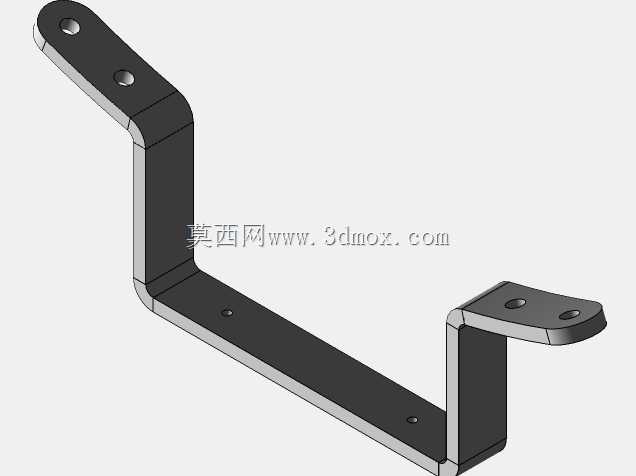

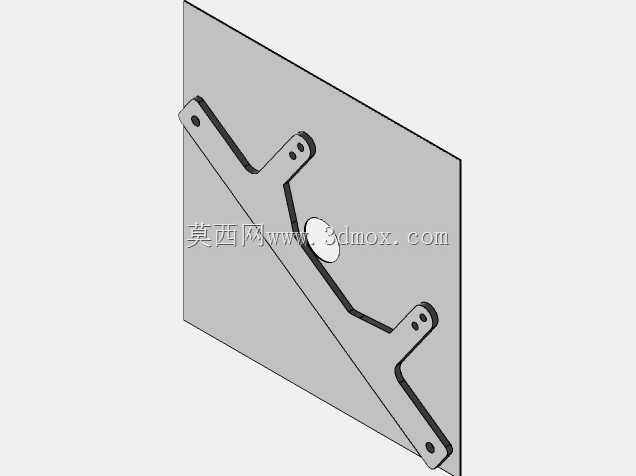

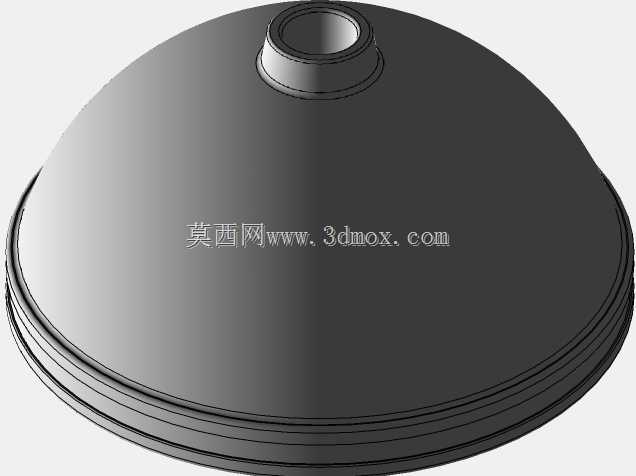

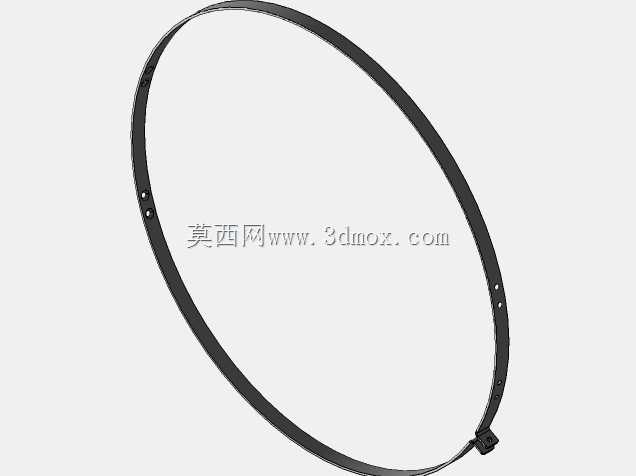

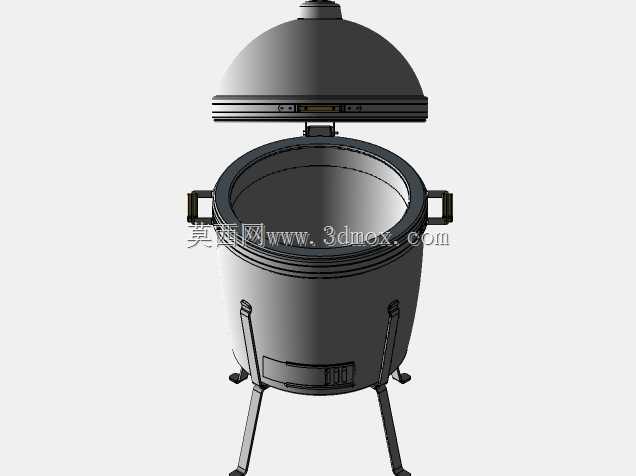

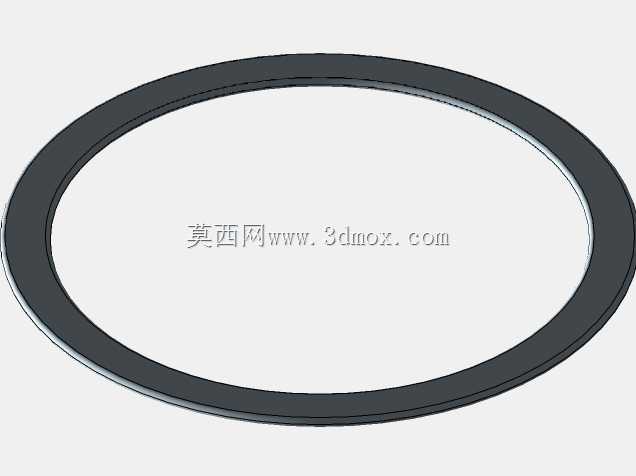

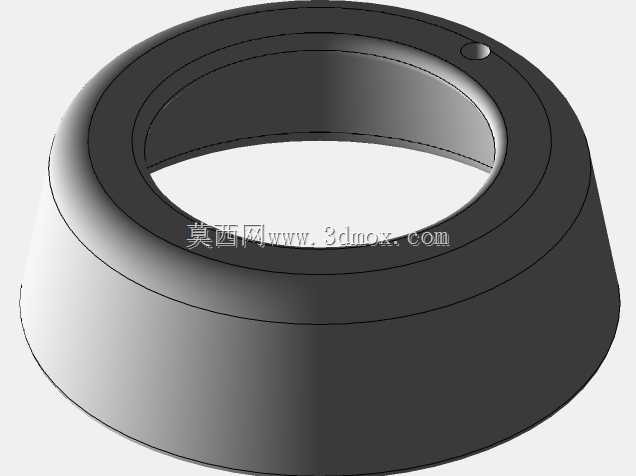

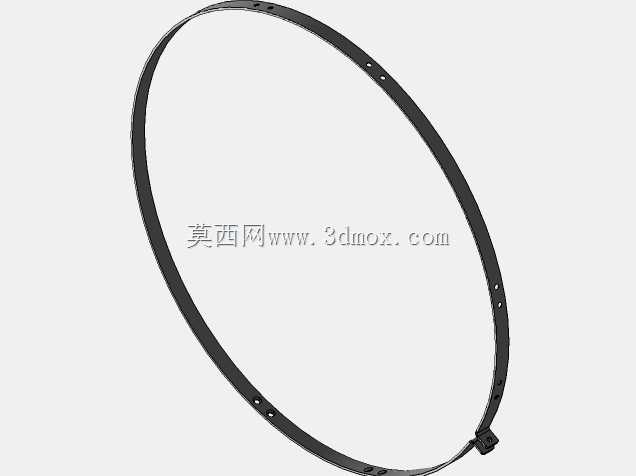

　　这款立式焖烤设备的三维结构，核心围绕户外聚餐、庭院休闲、露营野炊的实际使用场景做适配，区别于常见的卧式薄皮烧烤架，整体采用深桶式腔体设计，能同时满足直火烧烤、封闭焖烤两种烹饪需求，日常使用时既可以烤制串类食材，也能处理整鸡、肋排这类需要均匀受热的大块食材，封闭状态下腔体内热量循环更充分，能减少食材局部烤焦的问题，同时降低炭灰飞溅的概率。从结构设计逻辑来看，炉盖与炉体采用铰接式连接，铰接位置做了限位结构，翻盖开启后能稳定停在最大开启角度，不会因为外力磕碰出现回落砸手的问题，炉盖边缘做了一圈凸止口，闭合时能嵌入炉体上口的凹槽内，配合间隙控制在1.2mm，既可以减少热量外泄，也能避免户外使用时风从接缝处灌入导致炭温失控。

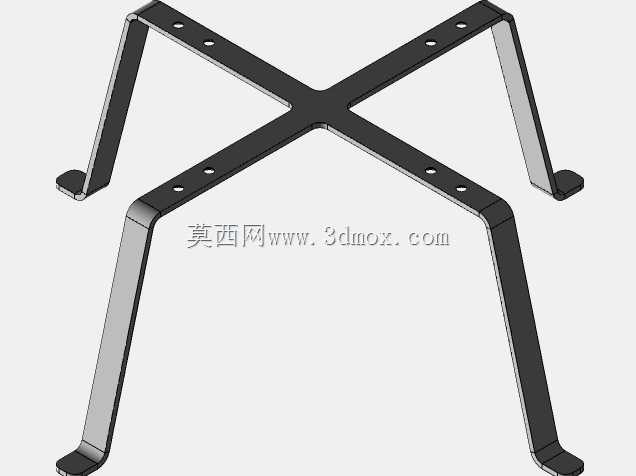

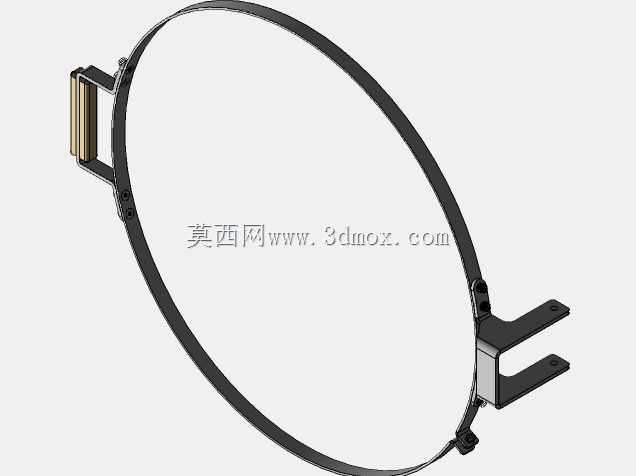

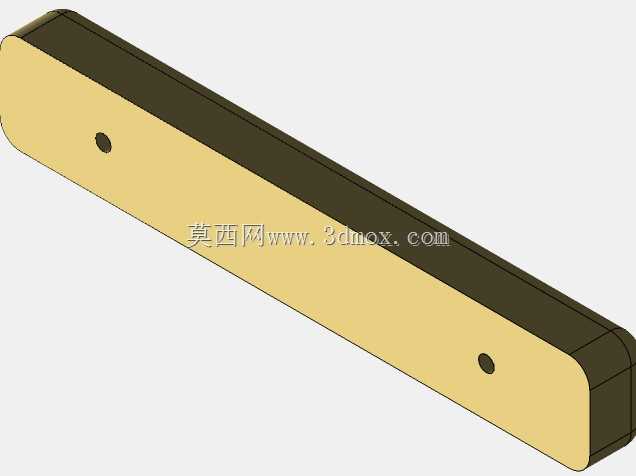

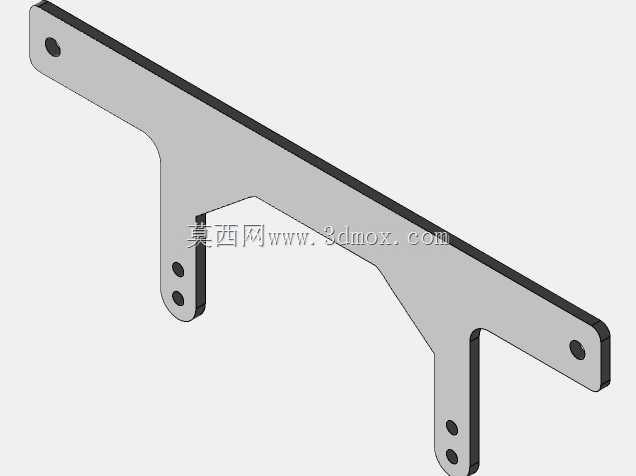

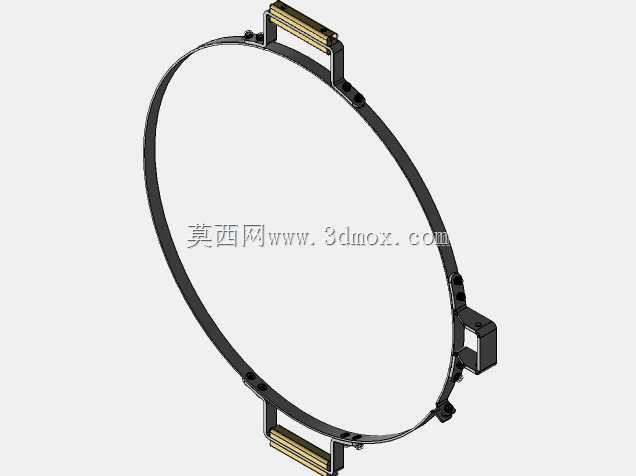

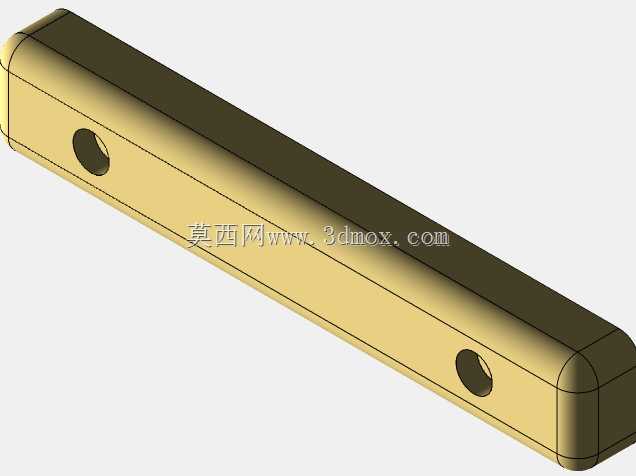

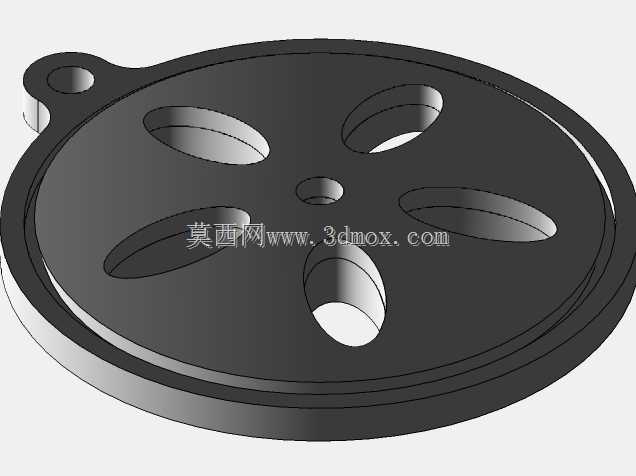

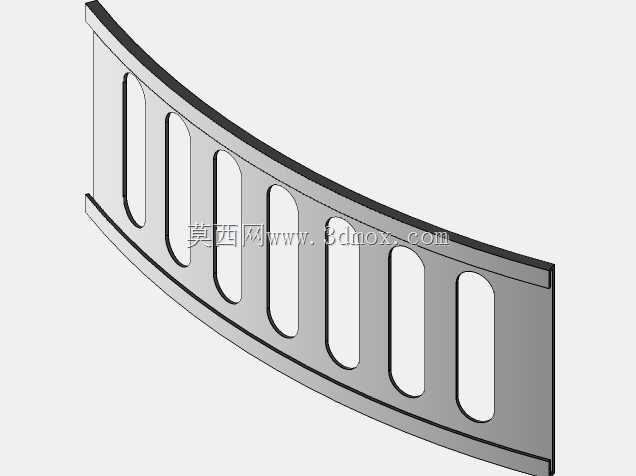

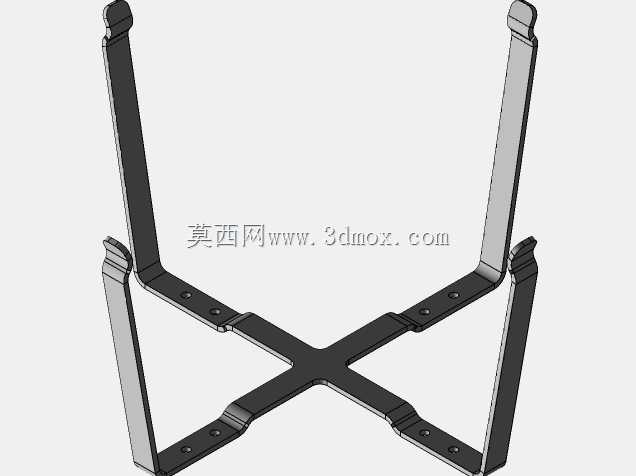

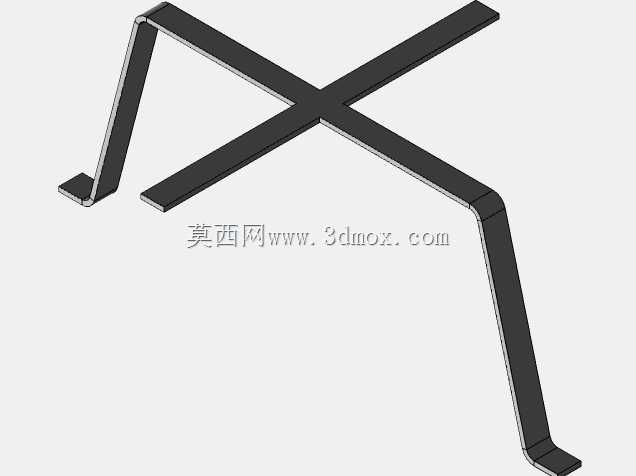

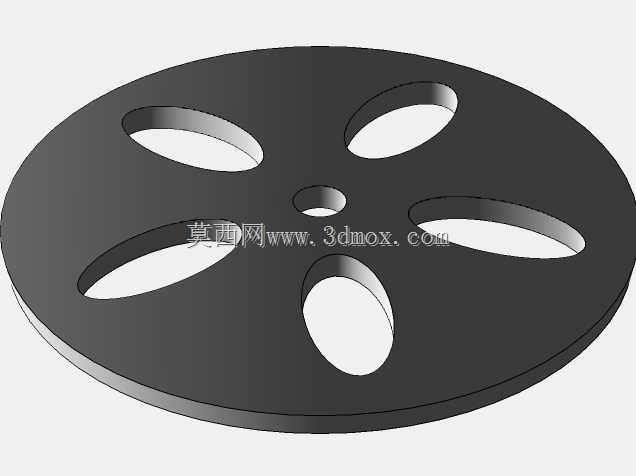

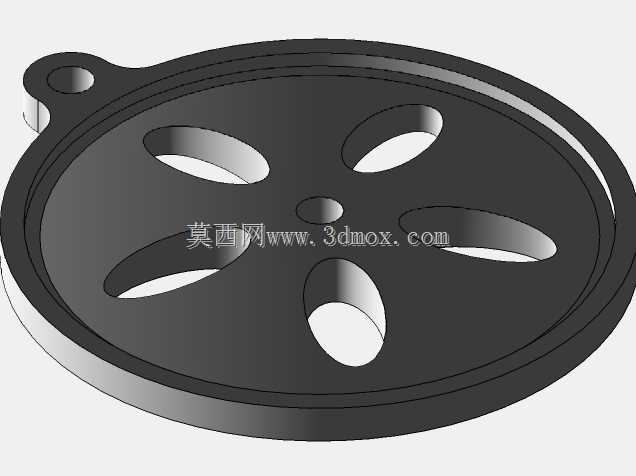

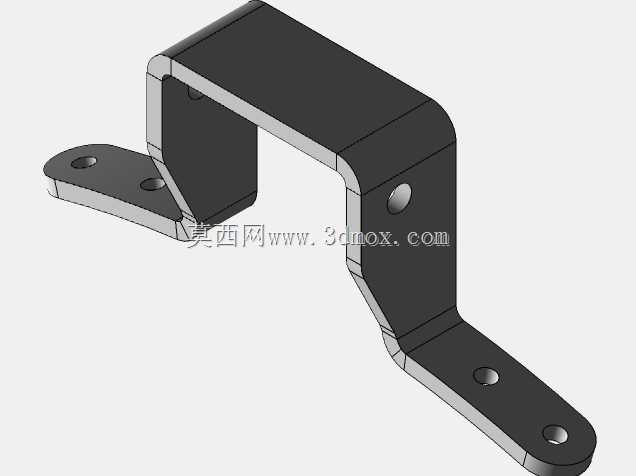

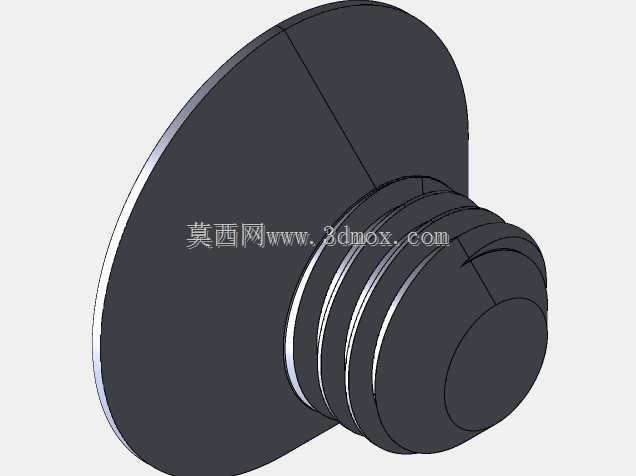

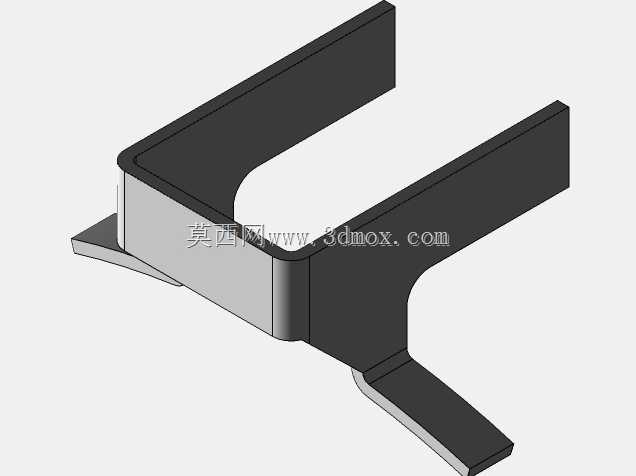

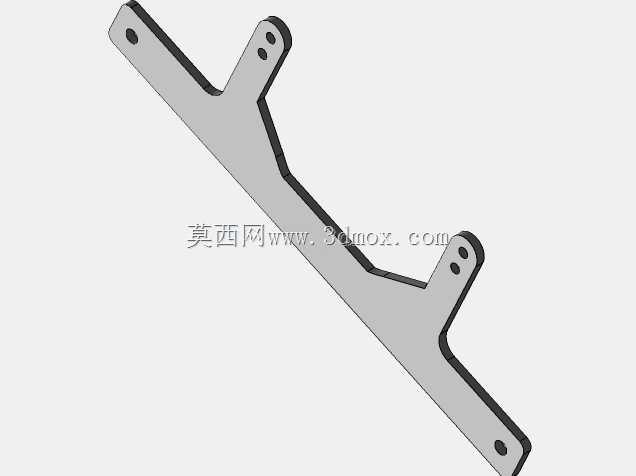

　　炉体两侧的对称把手采用隔热材质包覆，安装位置距离炉体外壁预留了35mm的空气隔热间隙，长时间高温使用时把手表面温度能控制在安全接触范围内，搬运挪动时不需要额外佩戴厚隔热手套。底部的三足支撑结构做了受力优化，每根支腿与炉体底部的连接位置都设置了加强筋，单腿垂直承重不低于20kg，支腿底部做了平底防滑脚垫，放置在不平整的草地、石板地面时，能通过脚垫的微小形变调整支撑角度，避免炉体晃动倾翻，支腿与炉体采用快拆式连接结构，拆卸后整体体积能缩小60%，方便车载运输和户外收纳。炉体下部设置了独立的通风调温结构，通风口的开度可以通过外置拨片连续调节，不需要开盖就能调整进风量，进而控制腔体内的炭烧温度，调温结构的滑动配合面做了0.3mm的间隙公差，长时间高温使用后也不会因为积灰出现卡滞。炉体内部的炭盆与炉壁之间预留了20mm的空气隔热层，能降低炉体外壁的表面温度，避免使用过程中误触烫伤，同时炭盆采用抽屉式可抽拉结构，炭灰清理时不需要抬升整个炉体，只需要抽出炭盆就能倾倒积灰，日常维护更便捷。

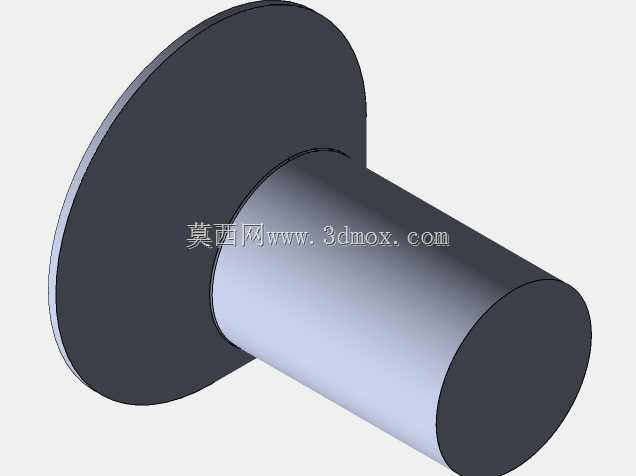

　　从安装边界尺寸来看，这款设备闭合状态下总高度控制在720mm，最大外径380mm，支腿展开后支撑面的外接圆直径为450mm，常规家用SUV的后备箱就能轻松放置，不需要占用过多储物空间；翻盖完全开启后总高度为1080mm，使用时上方不需要预留过高的操作空间，庭院内放置在遮阳棚下也不会出现磕碰问题。建模过程中对所有配合面都做了公差校验，铰接轴的配合采用H8/g7间隙配合，转动顺滑无旷量，止口位置的配合公差控制在±0.5mm，批量生产时的装配容错率更高，不需要额外做修配就能完成组装。

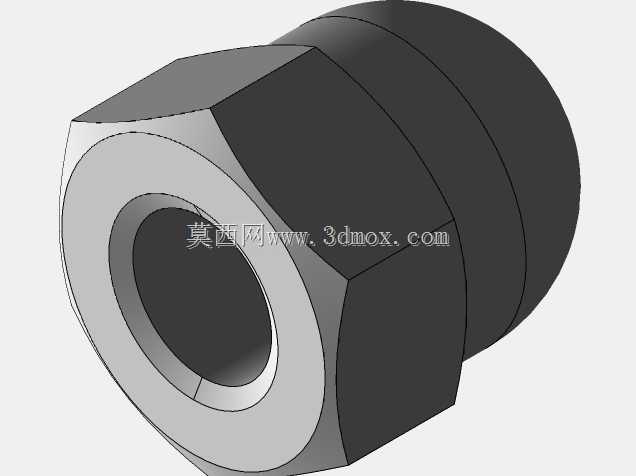

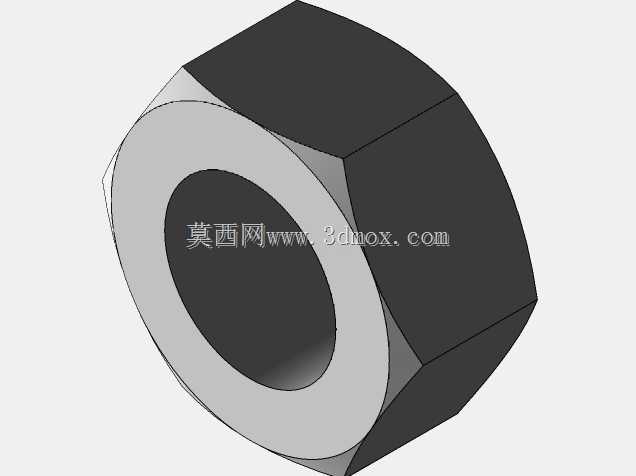

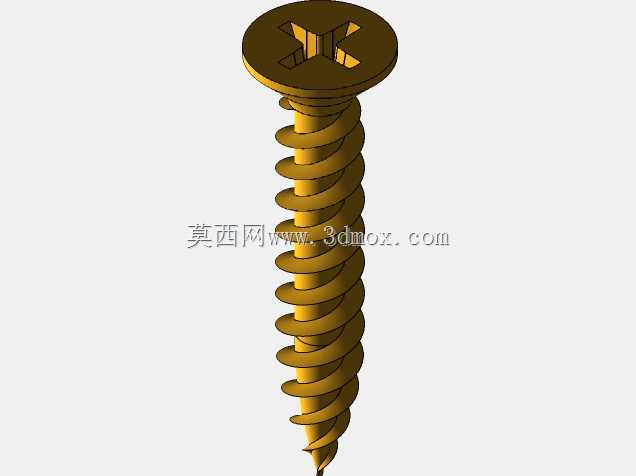

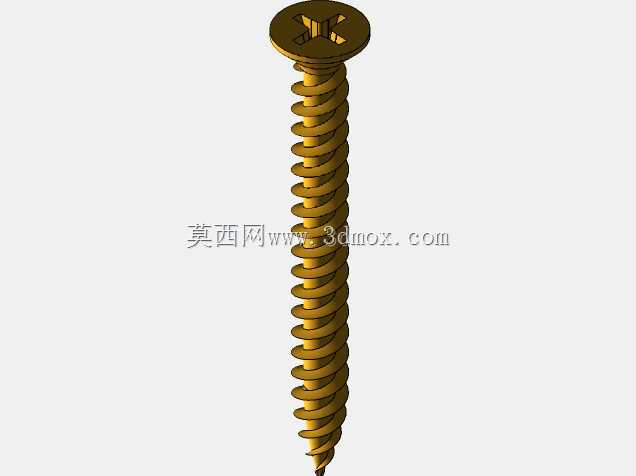

　　炉体的壁厚设计兼顾了结构强度和重量控制，主体炉壁采用1.2mm厚度的冷轧钢板成型，在保证抗变形能力的前提下，整体净重控制在8.5kg，单人就能完成搬运、组装、收纳的全流程操作，不会因为过重增加户外使用的负担。考虑到户外使用的复杂环境，所有外露的金属连接件都采用防锈材质，长期在潮湿的户外环境存放也不会出现锈死无法拆卸的问题，把手、脚垫这类非金属部件都选用耐温耐候的材质，长时间在高低温环境下使用也不会出现老化开裂的情况。
