车间物料转运承载手推车结构设计

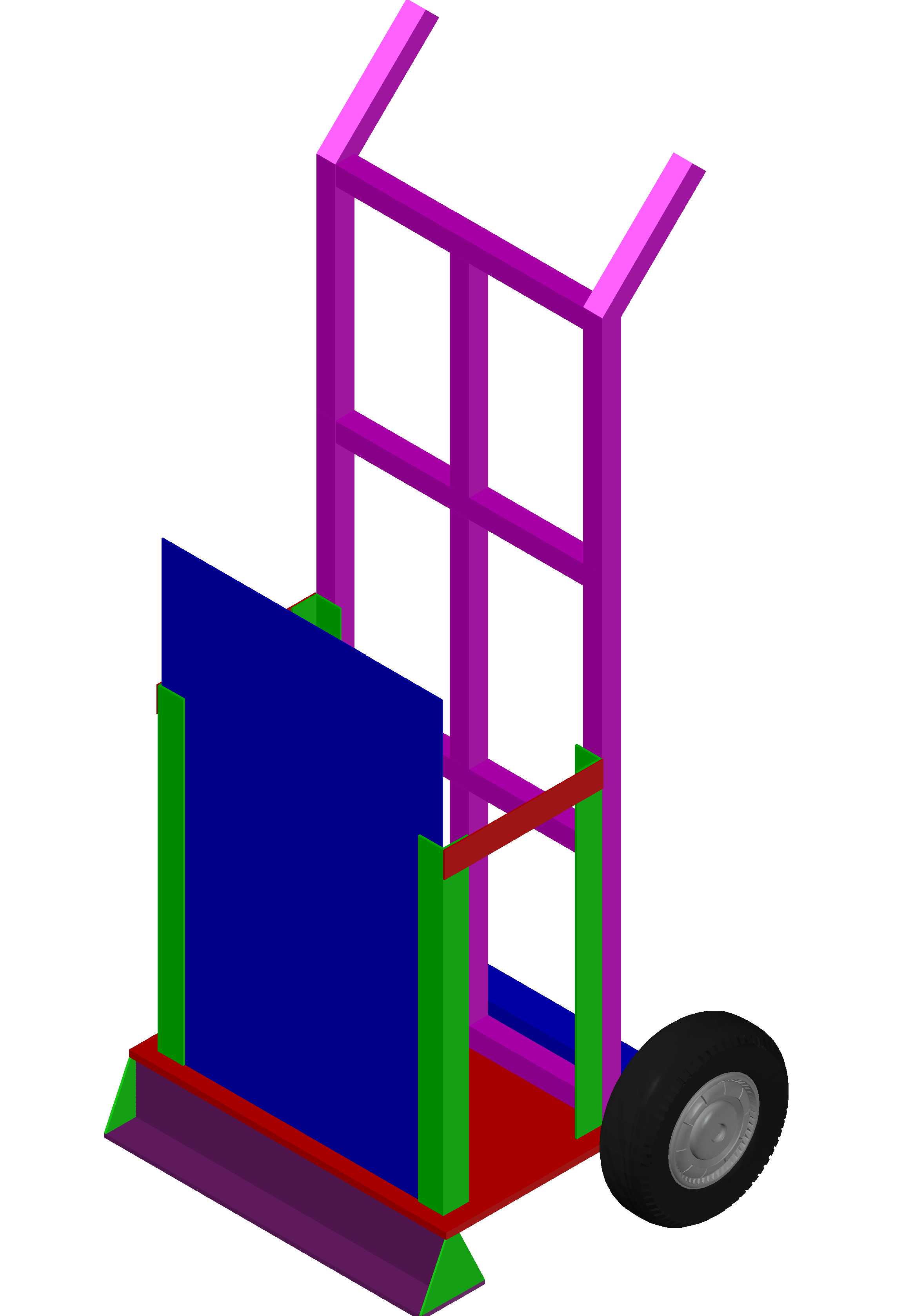

　　这款轮式承载手推车的三维结构设计，核心瞄准生产车间、仓储区域内的中短距离重载物料转运需求，日常可覆盖生产工位间的半成品周转、仓储区的整箱货品移位、维修作业时的重型零部件短途搬运等场景，相比全手动的无轮撬运、抬运方式，能大幅降低一线作业人员的体力消耗，同时减少物料搬运过程中磕碰掉落的风险。从结构功能设计来看，整车采用单轮支撑搭配立式推架的布局，区别于常规双轮手推车的对称轮组设计，该结构将承重轮布置在车体后侧靠近推架的位置，装载时将物料重心落在轮轴与前端支撑脚之间，推行时只需施加较小的抬升力即可平衡载荷，空载移动时也可依托后侧轮组倾斜推行，转向灵活度更高，适合在通道宽度有限、需要频繁转向的车间内部通道使用。

　　设计过程中优先考虑了载荷传递路径的合理性，底部承载托板采用框架式承托结构，边缘设置凸起挡边，避免放置的板材、箱装物料在推行过程中从侧边滑落；后侧立式推架采用横竖杆拼接的框架结构，既保证了推握时的结构刚度，避免重载下推架变形弯折，也预留了足够的绑带固定点位，针对异形物料可通过绑带将物料与推架绑定，提升转运过程的稳定性。托板与推架之间设置了竖向支撑立柱，将托板承受的载荷直接传递至轮轴安装位，减少托板悬臂段的受力变形，轮组采用实心橡胶轮搭配金属轮毂的结构，轮面宽度经过匹配设计，既能在硬化水泥地面平稳通行，也能应对车间地面常见的细小缝隙、轻度不平整工况，不会出现卡滞、颠簸过大的问题。

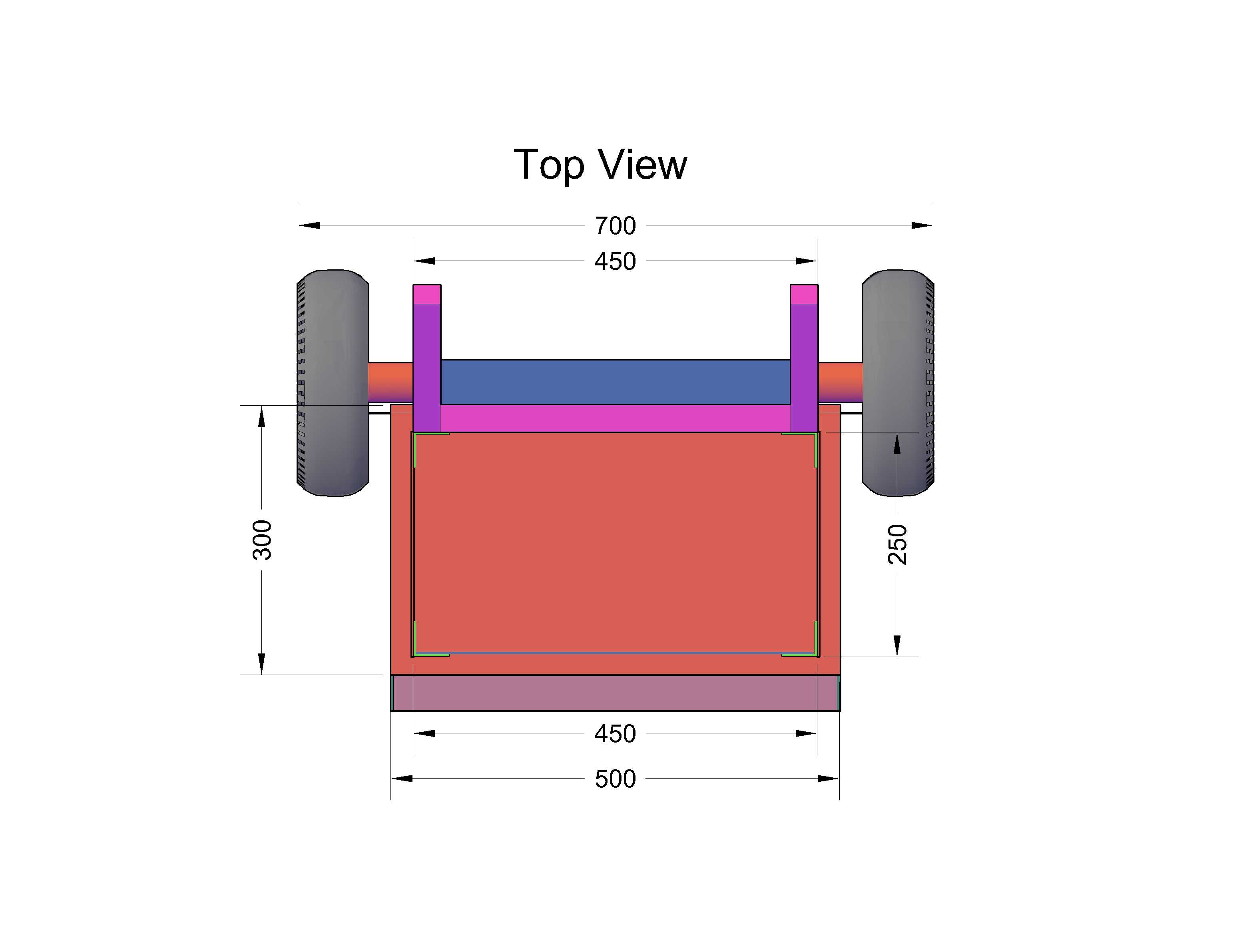

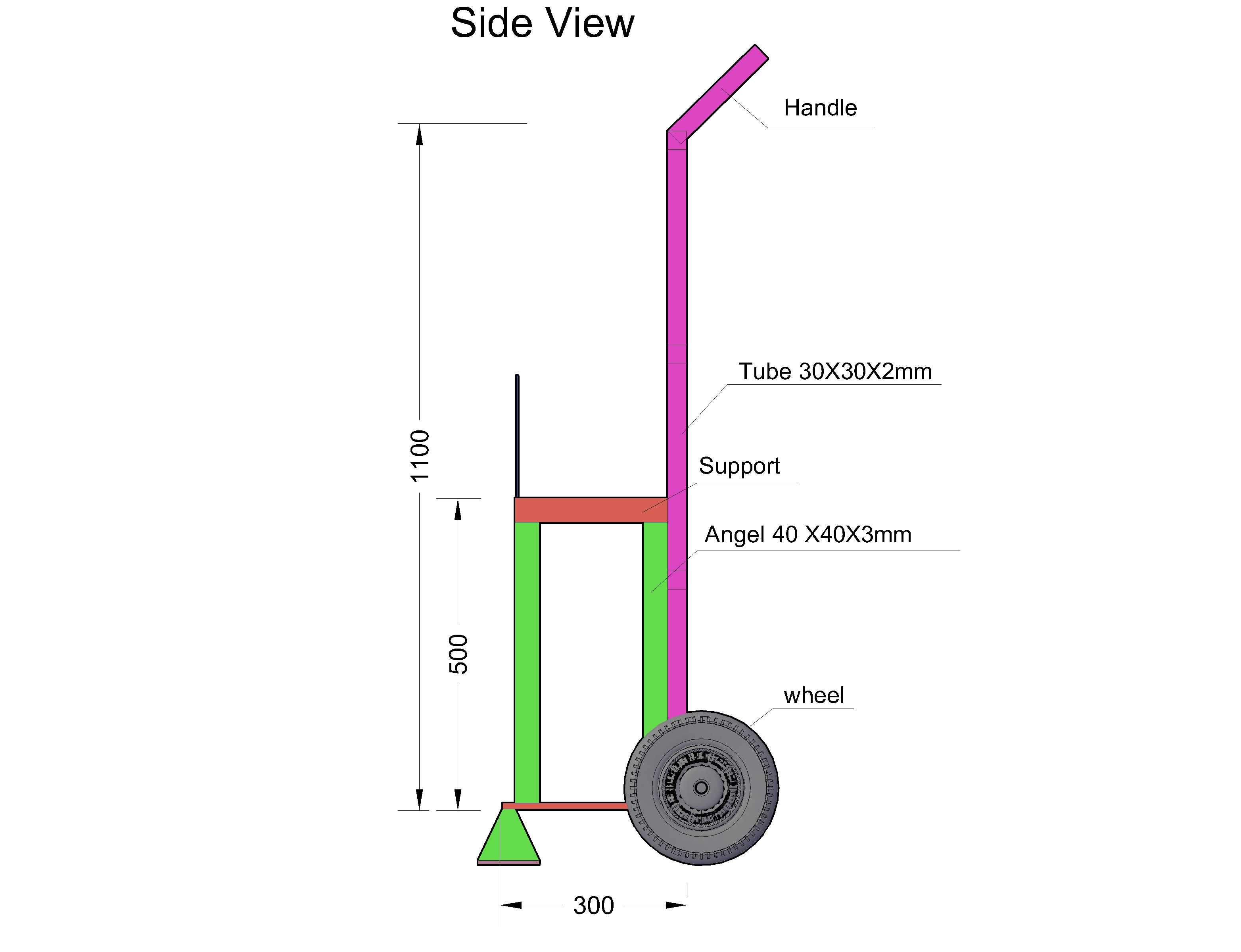

　　从安装边界与尺寸适配角度，整车宽度控制在常规车间人行通道的通行阈值内，可顺利通过0.8米宽度的车间通道门，推架高度设置在符合人体工程学的推握区间，作业人员推行时无需过度弯腰或抬臂，长时间作业的疲劳度更低；前端支撑脚采用耐磨硬质材料，静止放置时可稳定支撑整车与载荷，不会出现溜车问题，支撑脚与地面的接触面积经过核算，满载状态下不会对环氧地坪、水泥地面造成明显压痕。结构细节上，推架顶部的握把段做了延伸弯折处理，推行时手部握持空间充足，不会与放置的高位物料产生干涉；托板表面预留了防滑垫安装槽，实际使用时可粘贴橡胶防滑垫，增大物料与托板之间的摩擦力，即使起步、停步时存在轻微惯性，也不会出现物料滑移的问题。

　　整车所有结构件均采用常用型材拼接设计，没有复杂的异形曲面结构，加工时可直接采用标准型材切割、焊接成型，生产制造成本更低，后期维护更换配件也更加便捷，轮组采用标准快装轴结构，轮面磨损后可快速拆卸更换，无需整体拆解车架。针对400公斤额定承载的需求，设计时对车架关键受力位置做了加强处理，推架与托板的连接位置增设了三角加强筋，轮轴安装位采用加厚板材焊接固定，避免满载状态下轴位变形、焊缝开裂的问题，实际使用时可稳定承载额定范围内的各类物料，包括金属板材、整箱零配件、小型工装夹具等，适配多数生产制造场景的日常物料转运需求。
