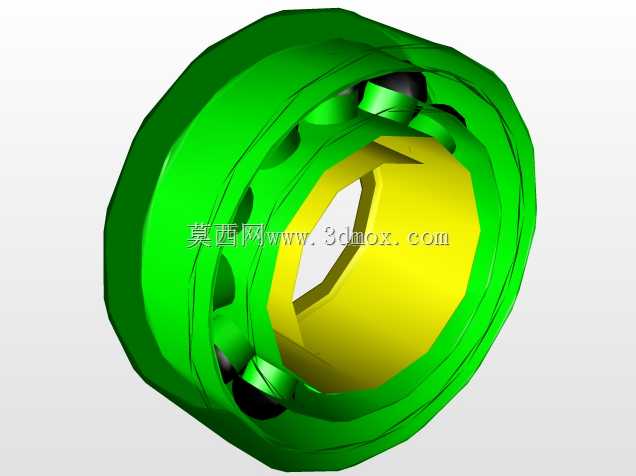

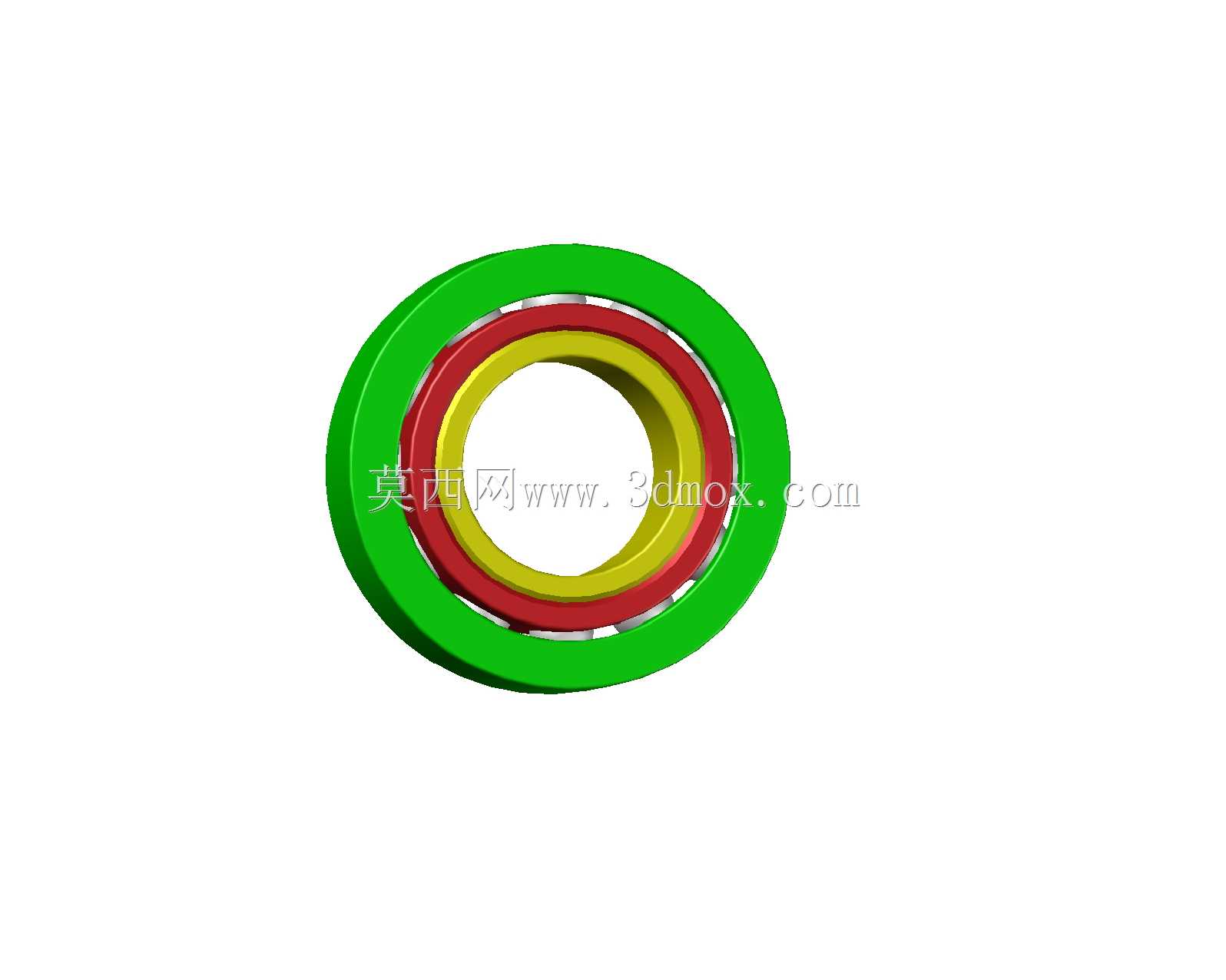

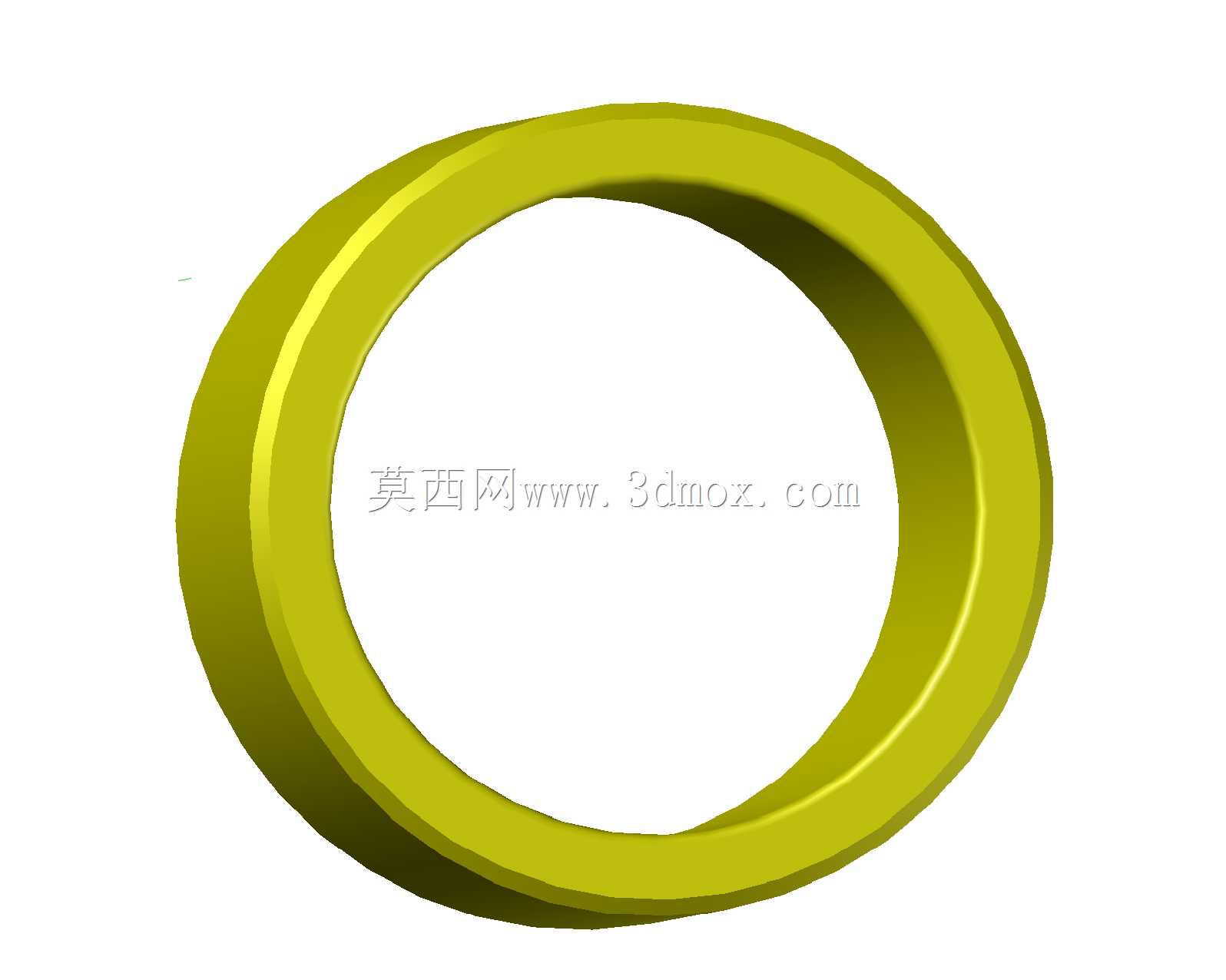

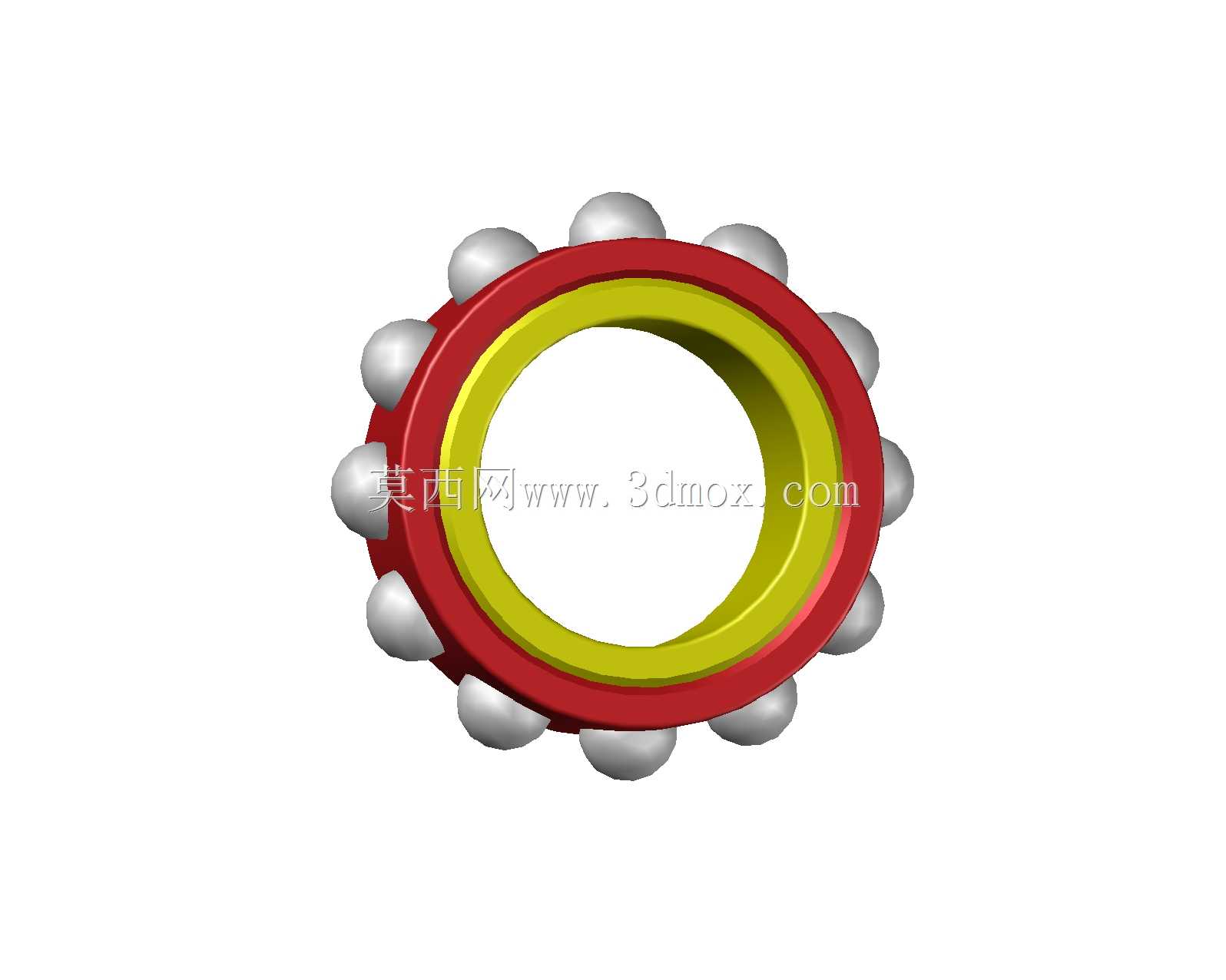

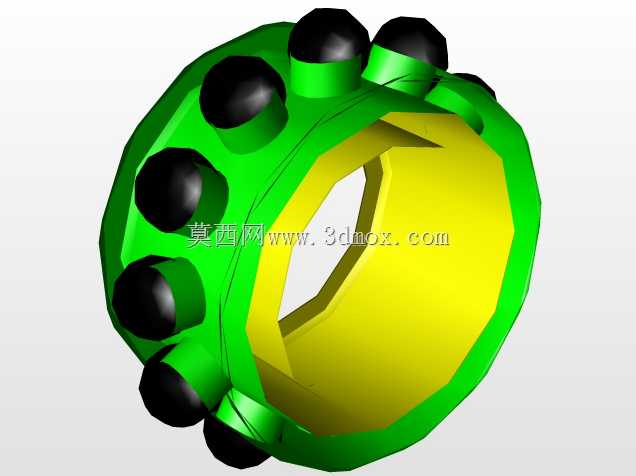

在各类需要旋转支撑的机械结构中,滚珠轴承是应用覆盖面极广的基础零部件,从普通的输送线辊筒、小型电机输出端,到精密机床主轴、仪器仪表的旋转调节机构,都能见到这类零件的身影。这次设计的滚珠轴承采用分层式结构,从径向截面看由四个核心部分组成,最外侧是绿色的轴承外圈,直接与轴承座的安装孔配合,承担径向载荷的同时为整套轴承提供安装定位基准;向内依次是红色的保持架组件、黄色的内圈,内圈则与旋转轴过盈配合,随轴同步转动,保持架的作用是均匀分隔每一颗滚动体,避免滚珠之间直接接触产生额外摩擦与磨损,让滚动体在滚道内均匀排布,保证运转过程中载荷分布均匀。

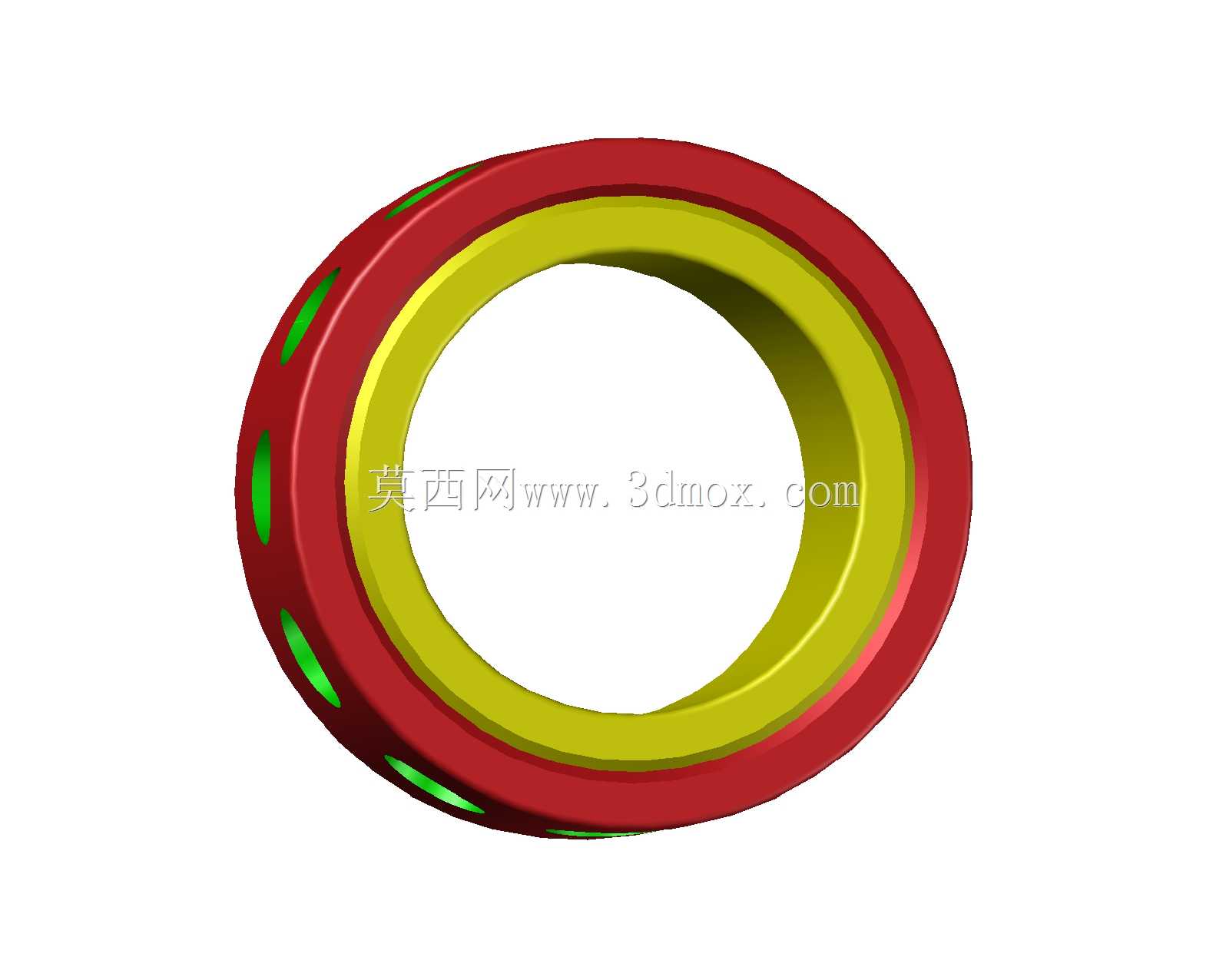

设计这套轴承结构时,首先要考虑的是安装边界的适配性,外圈的外圆柱面公差需要匹配常用的基孔制轴承座安装孔,内圈的内孔公差则适配基轴制的旋转轴配合,保证安装后不会出现外圈跑圈、内圈打滑的问题。滚道的曲率设计是整个轴承的核心,内圈和外圈的滚道圆弧半径要略大于滚珠的半径,预留出合理的接触角,既能承受纯径向载荷,也能承受一定比例的轴向载荷,适配多数既有径向力又有少量轴向窜动的传动场景。保持架采用兜孔式结构,每个兜孔对应一颗滚珠,兜孔的间隙控制在合理范围,既不会因为间隙过小卡滞滚珠,也不会因为间隙过大导致滚珠运转时晃动产生噪音。
从实际使用场景来看,这类滚珠轴承常被用在中等转速、中等载荷的工况下,比如小型输送设备的辊筒支撑、手动阀门的阀杆转动部位、仪器仪表的调节旋钮转轴、小型风机的叶轮支撑等场景。在建模过程中,需要严格控制各部件的同轴度,外圈、内圈、保持架、滚动体的旋转中心必须完全重合,否则装配后会出现转动卡滞、运转阻力大的问题,甚至在高速转动时产生剧烈振动。滚动体的数量是根据轴承的额定载荷计算确定的,在保证相邻滚珠之间有足够保持架壁厚的前提下,尽可能排布更多的滚珠,提升整套轴承的承载能力。
外形尺寸方面,这套轴承的径向尺寸遵循常规深沟球轴承的尺寸系列逻辑,外圈外径、内圈内径、轴承宽度之间的比例符合通用安装尺寸规范,方便设计人员在设备选型时直接替换同规格的标准轴承,不需要额外修改安装位的结构。安装时需要注意,外圈压入轴承座时要均匀施力在外圈端面,不能通过滚动体传递压装力,否则会造成滚道压痕、滚珠变形,直接影响轴承的使用寿命和运转精度;内圈与轴的装配如果采用热装工艺,加热温度要控制在合理范围,避免温度过高导致轴承回火硬度下降。
在结构细节处理上,外圈和内圈的两端都设计了微小的倒角,既可以避免安装时锐边划伤安装孔和轴的表面,也能在压装过程中起到导向作用,降低装配难度。保持架的材质如果采用工程塑料,适合低载荷、低转速、有一定防腐需求的场景;如果采用冲压钢保持架,则能承受更高的转速和温度,适配更广泛的工业工况。滚道的表面粗糙度需要控制在较低水平,减少滚动摩擦阻力,降低运转过程中的温升,延长润滑脂的使用寿命。日常使用中,这类轴承需要根据工况定期补充润滑脂,在粉尘较多的场景还要搭配密封圈使用,避免外界杂质进入滚道内部造成磨粒磨损。
